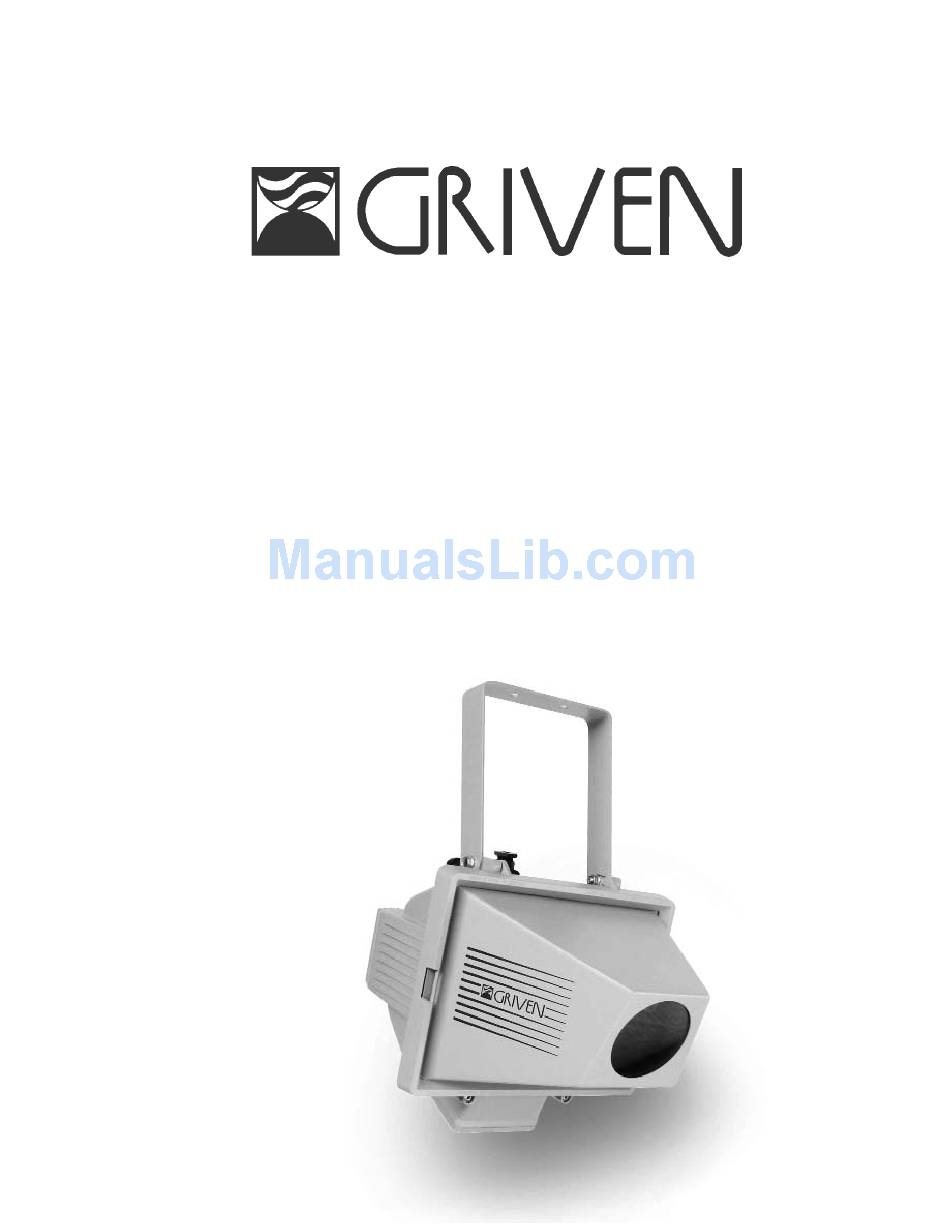

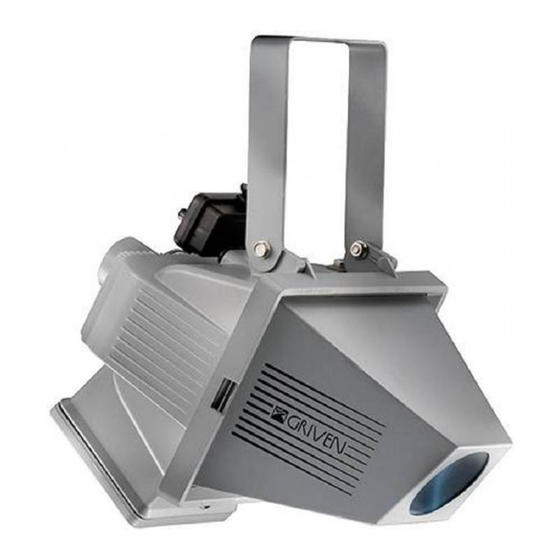

- Page 1 Foglio di Istruzioni Owner’s Manual GOBOCLIP MK3 150/ GR 0436 CDM-SA/T 150W 0436 Rev. 01 19.04.06...
-
Page 2: Table Of Contents
INDICE INDICE Pag$%a 1.0 CONTENUTO DELL’IMBALLAGGIO 2.0 SICUREZZA 3.0 INSTALLAZIONE DEL PROIETTORE 3.1 Montaggio della lampada 3.2 Posizionamento del proiettore 3.3 Collegamento elettrico 3.4 Installazione del gobo 3.5 Regolazione del gruppo ottico 4.0 USO DEL PROIETTORE 4.1 Funzionameto MASTER/AUTOMATICO ..4.2 Funzionamento DMX/SLAVE 4.3 Connessione dei cavi di segnale 5.0 MANUTENZIONE 6.0 INFORMAZIONI TECNICHE... -
Page 3: Contenuto Dell'imballaggio
Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs. trasportatore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti: n° 1 Foglio di Istruzioni; n° 1 proiettore GOBOCLIP MK3 230V; n° 5 gobo. 2.0 SICUREZZA Prima di effettuare qualsiasi operazione sul proiettore, sconnettere fisicamente la linea di alimenta- zione staccando la spina (ad esempio durante la sostituzione della lampada). -
Page 4: Collegamento Elettrico
fig.4 fig.5 Collegamento elettrico fig.7 fig.6 CAVO 3X1.5 sez. minima 230V/250V 50/60 Hz... -
Page 5: Installazione Del Gobo
Installazione del gobo fig.8 fig.9 fig.11 fig.10 fig.12 DIAMETRO ESTERNO GOBO e53V3 mm Immagine e40 mm... -
Page 6: Regolazione Del Gruppo Ottico
Regolazione del gruppo ottico fig.14 fig.15 Lente Disinserita Lente Inserita Zoom 19° - 24° Zoom 24° - 30° fig.16 3-4 cm Durante l’installazione, per eliminare la conden- sa, far funzionare l’apparecchio aperto per 30 - 40 min. prima di chiuderlo. -
Page 7: Uso Del Proiettore
Funzionamento DMX/SLAVE Il proiettore GOBOCLIP MK3 150 W per poter funzionare in modo DMX/Slave deve avere il rela- tivo dip-switch settato in OFF (dip switch n°12). Tutti i proiettori GOBOCLIP che ricevono un segnale digitale da una centralina di controllo devono avere correttamente settato il rispettivo indi- rizzario Dip-Switch. -
Page 8: Connessione Dei Cavi Di Segnale
INDIRI%%I & /012340567 & &+ &'- '*+ 89:;<= >?@=<; 1<;0=55;<= Proiettore 1 Proiettore 2 Proiettore 3 ON ON Proiettore 4 Proiettore 5 Proiettore 6 ON ON Proiettore 7 ON ON ON Proiettore 8 Proiettore 9 Proiettore 10 Proiettore 11 ON ON Proiettore 12 ON ON Proiettore 13... -
Page 9: Manutenzione
T emperatura ambiente massim °C 7.0 PARTI DI RICAMBIO Tutti i componenti del proiettore GOBOCLIP MK3 150 W sono disponibili come parti di ricambio su richiesta. Le viste esplose, lo schema elettrico, il diagramma elettronico e la brochure promozionale del pro- dotto sono disponibili su richiesta. -
Page 10: Packing
Check the content of the box carefully and in case of damage contact your forwarder immediately. The following items are included in the box: n° 1 instructions leaflet; n° 1 GOBOCLIP MK3 150 W unit; n° 5 gobos. 2.0 SAFETY Disconnect the lantern from mains supply before replacing the lamp or servicing the unit. -
Page 11: Electrical Connection
pict.5 pict.4 Electrical connection pict.7 pict.6 cable 3X1.5 min. sect. 230/250V 50/60 Hz... -
Page 12: Installing The Gobo Pattern
Installing the gobo pattern pict.8 pict.9 pict.12 pict.10 pict.11 EXTERNAL GOBO DIAMETER e53V3 mm Gobo image e40 mm... -
Page 13: Optic Group Adjustment
Optic group adjustment pict.14 pict.15 Second lens in Second lens out Zoom 24° - 30° Zoom 19° - 24° Pict.16 Pict.17 3-4 cm Operate the units with the front panel open for 30-40 minu- tes before closing them for permanent use. This precaution will avoid the forming of condensation on the front glass. -
Page 14: Using The Projector
Set MASTER/AUTOMATIC DIP switch to ON (dip-switch no. 12°) when you want to operate a GOBOCLIP MK3 150 W unit as the master projector of a chain or access its automatic functions. The DIP switches numbered from 1 to 9 set the gobo rotation speed and direction. -
Page 15: Dmx Cable Connection
ADDRESSES & /012340567=3 & &+ &'- '*+ 89:?= 1<;F=65;< >?@G=< Projector 1 Projector 2 Projector 3 ON ON Projector 4 Projector 5 Projector 6 ON ON Projector 7 ON ON ON Projector 8 Projector 9 Projector 10 Projector 11 ON ON Projector 12 ON ON Projector 13... -
Page 16: Maintenance
The exploded diagram, the eletric wiring scheme, the electronic layout and the promotional bro- chure are available on request. Griven S.r.l. shall be under no liability for any loss or demage in transit. Claims must be adressed directly to the forwarder. - Page 17 I@1;<59>5 0>H;<@950;> H;< 57= 6;<<=65 I@1;<59>50 0>H;<@9I0;>0 1=< 0: 6;<<=55; <=6M6:=K5<=95@=>5 1<;6=/?<=3 ;H 5703 <0606:9JJ0;K 3@9:50@=>5; /0 L?=359 =L?01@=>5 9119<=667095?<9 The European Directive 2002/96/EC on Waste La direttiva Europea 2002/96/CE sui rifiuti di Electrical and Electronic Equipment (WEEE), apparecchiature elettroniche (RAEE), prevede requires that old lighting fixtures must not be che gli apparecchi illuminanti non debbano disposed of the normal unsorted municipal...
- Page 20 W"#LD L'GH*'NG CHALLENGE Pro2essional Li9htin9 Manu2a>turer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it...
