ERA MD

IT - ISTRUZIONE PER L'USO L'INSTALLAZIONE E LA MANUTENZIONE

EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE

ES - INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO

RO - INSTRUC IUNI DE UTILIZARE, INSTALARE I ÎNTRETINERE

RU -

Need help?

Do you have a question about the ERA MD and is the answer not in the manual?

Questions and answers

Summary of Contents for LAMBORGHINI ERA MD

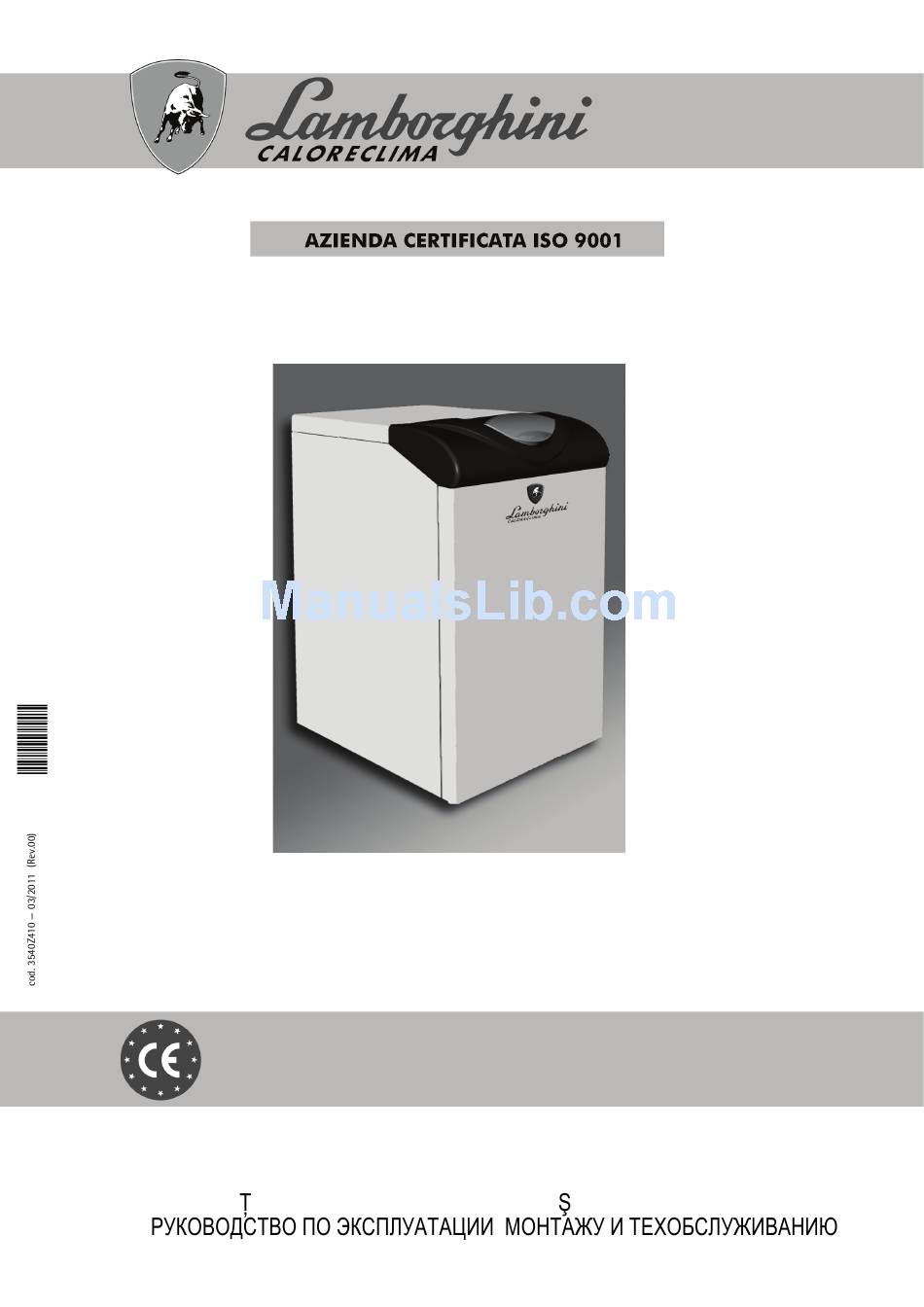

Page 1 ERA MD IT - ISTRUZIONE PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE ES - INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO RO - INSTRUC IUNI DE UTILIZARE, INSTALARE I ÎNTRETINERE RU -...
Page 2 ERA MD è un generatore di calore ad alto rendimento, per la produzione di acqua calda fig. 3 sanitaria (opzionale) e per il riscaldamento, adatto a funzionare con bruciatori soffiati a gas o gasolio.
Page 3 ERA MD Spegnimento caldaia Regolazione temperatura sanitario Premere il tasto on/off (part. 9 - fig. 1) per 1 secondo. Agire sui tasti sanitario (part. 1 e 2 - fig. 1) per variare la temperatura da un minimo di 10°C ad un massimo di 65°C.
Page 4 F37 (fig. 15). Effettuare: collegamenti elettrici come indicato nello schema elettrico al cap. 5.4. E' ne- cessario l'utilizzo di una sonda LAMBORGHINI. Il sistema di controllo caldaia, alla suc- cessiva accensione, riconosce la presenza della sonda bollitore e si configura automaticamente, attivando display e controlli relativi la funzione sanitario.
Page 5 ERA MD 3.4 Collegamento gas 4. SERVIZIO E MANUTENZIONE Prima di effettuare l’allacciamento, verificare che l’apparecchio sia predisposto 4.1 Regolazioni per il funzionamento con il tipo di combustibile disponibile ed effettuare una ac- Tutte le operazioni di regolazione e trasformazione devono essere effettuate da Perso- curata pulizia di tutte le tubature gas dell’impianto, per rimuovere eventuali re-...
Page 6 ERA MD • Scollegare uno dei due faston “C” dal modureg sulla valvola gas. "tS" - Menù Parametri Trasparenti • Regolare la pressione minima attraverso la vite "E", in senso orario per diminuirla La scheda é dotata di 24 parametri trasparenti modificabili anche da Comando Remoto ed in senso antiorario per aumentarla.
Page 7 ERA MD "Hi" - Menù History 4.3 Manutenzione Il microprocessore è in grado di memorizzare le ore totali con scheda alimentata (Ht) e le ul- Le seguenti operazioni sono strettamente riservate a Personale Qualificato e di time 10 anomalie (con il dettaglio dell'ora in cui si sono verificate riferite al parametro Ht).
Page 8 ERA MD Analisi della combustione 4.4 Risoluzione dei problemi All’interno della caldaia nella parte superiore dell’antirefouleur è stato inserito un punto Diagnostica di prelievo fumi (part. 7 - fig. 22). La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un’anomalia alla Per poter effettuare il prelievio occorre: caldaia, il display lampeggia insieme al simbolo anomalia (part.
Page 9 5000 5500 fig. 28 - Perdite di carico mbar Portata l/h 5.3 Tabella dati tecnici Tabella. 4 Modelli ERA MD 20 ERA MD 30 ERA MD 40 Numero elementi Portata termica max. 21.5 32.2 42.9 Portata termica mín. 10.1 14.9 19.7...
Page 10 ERA MD 5.4 Schema elettrico 230V 50Hz 11 12 DBM09A DSP08 fig. 29 - Schema elettrico Circolatore riscaldamento (opzionale) Sonda temperatura acqua sanitaria (opzionale) Valvola gas Modureg Termostato ambiente (non fornito) Elettrodo d’accensione Elettrodo rilevazione Termostato fumi Circolatore sanitario (opzionale)
Page 11 Please read this manual care- fully since it provides important information on safe installation, use and maintenance. ERA MD is a high-efficiency heat generator for domestic hot water production (optional) fig. 3 and heating, suitable for operation with blown oil or gas burners. The boiler shell consists of cast-iron elements, assembled with double cones and steel stays.
Page 12 ERA MD Turning the boiler off Domestic hot water (DHW) temperature adjustment Press the on/off button (detail 9 - fig. 1) for 1 second. Use the DHW buttons (details 1 and 2 - fig. 1) to adjust the temperature from a min. of 10°C to a max.
Page 13 ERA MD If the room temperature is lower than the required value, it is advisable to set a higher 3. INSTALLATION order curve and vice versa. Proceed by increasing or decreasing in steps of one and 3.1 General Instructions check the result in the room.
Page 14 ERA MD 3.4 Gas connection 4. SERVICE AND MAINTENANCE Before making the connection, make sure the unit is arranged for operation with 4.1 Adjustments the type of fuel available and carefully clean all the system gas pipes to remove All adjustment and conversion operations must be carried out by Qualified Personnel.
Page 15 ERA MD • Adjust the minimum pressure with the screw "E", clockwise to decrease it and anti- "tS" - Transparent Parameters Menu clockwise to increase it. The card is equipped with 24 transparent parameters also modifiable from Remote Con- •...
Page 16 ERA MD "Hi" - History Menu 4.3 Maintenance The microprocessor can memorise the total hours with card fed (Ht) and the last 10 faults The following operations must only be carried out by Qualified Personnel. (with detail of the time they occurred referring to parameter Ht).
Page 17 ERA MD Combustion analysis 4.4 Troubleshooting A point for sampling fumes has been included inside the boiler, in the upper part of the Diagnostics anti-backflow device (detail 7 - fig. 22). The boiler is equipped with an advanced self-diagnosis system. In case of a boiler fault, To take the sample: the display will flash together with the fault symbol (detail 22 - fig.
Page 18 5000 5500 fig. 28 - Pressure loss mbar Flowrate l/h 5.3 Technical data table Table. 4 Models ERA MD 20 ERA MD 30 ERA MD 40 Number of elements Max. heating capacity 21.5 32.2 42.9 Min. heating capacity 10.1 14.9 19.7...
Page 19 ERA MD 5.4 Wiring diagram 230V 50Hz 11 12 DBM09A DSP08 fig. 29 - Wiring diagram Heating circulating pump (optional) DHW temperature probe (optional) Gas valve Modureg Room thermostat (not supplied) Ignition electrode Detection electrode Fume thermostat DHW circulating pump (optional)
Page 20 ERA MD es un generador térmico de alto rendimiento para la producción de agua ca- liente sanitaria (opcional) y para la calefacción, adecuado para funcionar con quemado- res presurizados de gas o gasóleo.
Page 21 ERA MD Apagado de la caldera Regulación de la temperatura del agua sanitaria Pulsar la tecla on/off (9 - fig. 1) durante 1 segundo. Mediante las teclas (1 y 2 - )fig. 1 se puede regular la temperatura del agua sanitaria desde un mínimo de 10 °C hasta un máximo de 65 °C.
Page 22 5.4. Es nece- admisible, la tarjeta de la caldera activa la indicación de anomalía F37 (fig. 15). sario utilizar una sonda LAMBORGHINI. Al encender la caldera, el sistema de control reconoce la sonda del acumulador y se configura automáticamente, activando la panta- lla y los controles de la función del agua sanitaria.
Page 23 ERA MD 3.4 Conexión del gas 4. SERVICIO Y MANTENIMIENTO Antes de efectuar la conexión, controlar que el aparato esté preparado para 4.1 Regulaciones funcionar con el tipo de combustible disponible y limpiar esmeradamente to- Todas las operaciones de regulación y transformación han de ser realizadas por perso- dos los tubos del gas para eliminar residuos que puedan perjudicar el funcio- nal cualificado.
Page 24 ERA MD • Regular la presión máxima con el tornillo "G" (girar a la derecha para aumentarla y "tS" - Menú Parámetros modificables a la izquierda para disminuirla). La tarjeta contiene 24 parámetros que pueden modificarse incluso con el mando a dis- •...
Page 25 ERA MD "Hi" - Menú Historial 4.3 Mantenimiento El microprocesador puede memorizar las horas totales con la tarjeta alimentada (Ht) y las Las siguientes operaciones deben ser realizadas por un técnico matriculado. diez últimas anomalías (con la hora a la cual se han verificado referidas al parámetro Ht).
Page 26 ERA MD Análisis de la combustión 4.4 Solución de problemas Dentro de la caldera, en la parte superior del cortatiro, hay un punto de toma de humo Diagnóstico (7 - fig. 22). La caldera está dotada de un avanzado sistema de autodiagnóstico. Si se presenta una Para efectuar la toma hay que: anomalía en la caldera, la pantalla parpadea junto con el símbolo de anomalía (22 -...
Page 27 5000 5500 fig. 28 - Pérdidas de carga mbar Caudal l/h 5.3 Tabla de datos técnicos Tabla. 4 Modelos ERA MD 20 ERA MD 30 ERA MD 40 Número elementos Capacidad térmica máxima 21,5 32,2 42,9 Capacidad térmica mínima 10,1...
Page 28 ERA MD 5.4 Esquema eléctrico 230V 50Hz 11 12 DBM09A DSP08 fig. 29 - Esquema eléctrico Bomba de circulación para calefacción (opcional) Sonda de temperatura del AS (opcional) Válvula del gas Cable Modureg Termostato de ambiente (no suministrado) Electrodo de encendido Electrodo de detección...
Page 29 2.1 Prezentare Stimate Client, V mul umim c a i ales o central LAMBORGHINI de concep ie avansat , tehnologie de avangard , nivel ridicat de fiabilitate i calitate constructiv . V rug m s citi i cu aten ie acest manual întrucât ofer indica ii importante referitoare la siguran a de insta- lare, utilizare i între inere.
Page 30 ERA MD Oprirea centralei Reglarea temperaturii apei calde menajere Ap sa i pe tasta on/off (det. 9 - fig. 1) timp de 1 secund . Cu ajutorul tastelor pentru ap cald menajer (det. 1 i 2 - fig. 1) modifica i tempera- tura de la un minim de 10 °C la un maxim de 65 °C.
Page 31 ERA MD Dac temperatura ambiant e mai mic fa de valoarea dorit , se recomand s se- 3. INSTALAREA lecta i o curb de ordin superior i invers. Continua i cu m riri sau mic or ri de câte o 3.1 Dispozi ii generale...
Page 32 ERA MD 3.4 Racordarea la gaz 4. EXPLOATAREA I ÎNTRE INEREA Înainte de efectuarea racord rii, verifica i ca aparatul s fie proiectat pentru 4.1 Regl rile func ionarea cu tipul de combustibil disponibil i efectua i o cur are corect a Toate opera iunile de reglare i de transformare trebuie efectuate de Personal Calificat tuturor evilor de gaz ale instala iei, pentru a îndep rta eventualele reziduuri...
Page 33 ERA MD • Regla i presiunea maxim cu ajutorul urubului "G", în sens orar pentru a o m ri i "tS" - Meniul Parametri Transparen i în sens antiorar pentru a o mic ora. Cartela este dotat cu 24 parametri transparen i care pot fi modifica i i de la Comanda •...
Page 34 ERA MD "Hi"- Meniul History (Istoric) 4.3 Între inerea Microprocesorul poate memora num rul total de ore cu cartela alimentat (Ht) i ultimele Urm toarele opera iuni sunt strict rezervate Personalului Calificat i cu o califi- 10 anomalii (cu detalii despre ora la care s-au produs, referitor la parametrul Ht).
Page 35 ERA MD Analizarea combustiei 4.4 Rezolvarea problemelor În interiorul centralei, în partea superioar a dispozitivului antirefulare, a fost introdus un Diagnosticarea punct pentru prelevarea gazelor arse (det. 7 - fig. 22). Centrala este dotat cu un sistem avansat de autodiagnosticare. În cazul apari iei unei Pentru a efectua prelevarea proceda i astfel: anomalii la central , afi ajul clipe te intermitent împreun cu simbolul anomaliei (det.
Page 36 5500 fig. 28 - Pierderi de sarcin mbar Debit l/h 5.3 Tabel cu datele tehnice Tabel. 4 Modele ERA MD 20 ERA MD 30 ERA MD 40 Num r elemente Putere termic max. 21.5 32.2 42.9 Putere termic min. 10.1 14.9...
Page 37 ERA MD 5.4 Schem electric 230V 50Hz 11 12 DBM09A DSP08 fig. 29 - Schem electric Pomp de circula ie înc lzire (op ional ) Sond temperatur ap menajer (op ional) Valv de gaz Cablu "modureg" Termostat de camer (nu este furnizat)
Page 38 ERA MD 18 = 19 = 20 = " " 21 = 22 = • 23 = • 24 = 25 = 26 = • 27 = " " • • .25 - . 1). . 26 - . 1) •...
Page 39 ERA MD . 9 - . 1) 10°C 65°C . 11 2 - ). . 6 - . 10 . 1) . 5 - ) " ". " ". • (9 - . 1) . 1) , • • sez. 3.3.
Page 40 ERA MD > . 13 - OFFSET = 20 OFFSET = 40 . 14 - cap. 5.1 . 5 - . 1) 25° Fr (1°F = 10 CaCO3), 15°F ( 236/88 " "/ " " " " "Eco- nomy". . 1 - 6°C.
Page 41 ERA MD . 26) *** '' on page 45 ***, • • " " ( . 8 - . 1) " TS " • " " ( . 8 - . 1): "P01". • . 1 2 - . 1)
Page 42 ERA MD • "C" "tS"- " " • " ", Service: • Modureg • • "D". • TEST 0-100% 0-60% 1-20°C/ 5°C/ 0-20 0-10 0-100% 100% 0-100 °C 20 °C (P02=1) 0-100 °C 20 °C (P02=2) 0-100 °C 20 °C (P02=3) 31-85 °C...
Page 43 ERA MD "Hi" - "History" (Ht), Ht). • Opentherm . .) • • • • • • . 24). • • • • --> --> . 21. --> --> --> --> --> --> --> Service "Reset". "Servi- ce" "Reset" "rE" -...
Page 44 ERA MD . 7 - . 22). . 22 - . 1) "A") RESET ( .8 - . 1) RESET TEST 10-15 "F") . 2 - • • • . 23) • . 23 - 170 . odureg . 24 -...
Page 45 ERA MD 30 ERA MD 40 . 25 - 2000 2500 3000 3500 4000 4500 5000 5500 . 28 - ERA MD 20 ERA MD 30 ERA MD 40 21.5 32.2 42.9 10.1 14.9 19.7 20.0 30.2 40.1 13.5 17.7 Pmax (80-60°C)
Page 46 ERA MD 230V 50Hz 11 12 DBM09A DSP08 . 29 - Modureg - Opentherm ( cod. 3540Z410 - 03/2011 (Rev.00)
Page 47: Dichiarazione Di Conformit
Dichiarazione di conformità Il costruttore dichiara che questo apparecchio è conforme alle seguenti direttive CEE: • Direttiva Apparecchi a Gas 2009/142 • Direttiva Rendimenti 92/42 • Direttiva Bassa Tensione 73/23 (modificata dalla 93/68) • Direttiva Compatibilità Elettromagnetica 89/336 (modificata dalla 93/68) Declaration of conformity Manufacturer declares that this unit complies with the following EU directives:...
Page 48 TRATTAMENTO ACQUA CONDIZIONAMENTO Le illustrazioni e i dati riportati sono indicativi e non impegnano. La LAMBORGHINI si riserva il diritto di apportare senza obbligo di preavviso tutte le modifiche che ritiene più opportuno per l'evoluzione del prodotto. The illustrations and data given are indicative and are not binding on the manufacturer. LAMBORGHINI reserves the right to make those changes, considered necessary, for the improvement of the product without forwaming the customer.
