MATÉRIEL EN OPTION
Un support mural (numéro de référence : NNTN6844) est disponible pour le
chargeur pour unités multiples. Contactez votre revendeur local pour
commander cet article. L'installation est représentée ci-dessous.

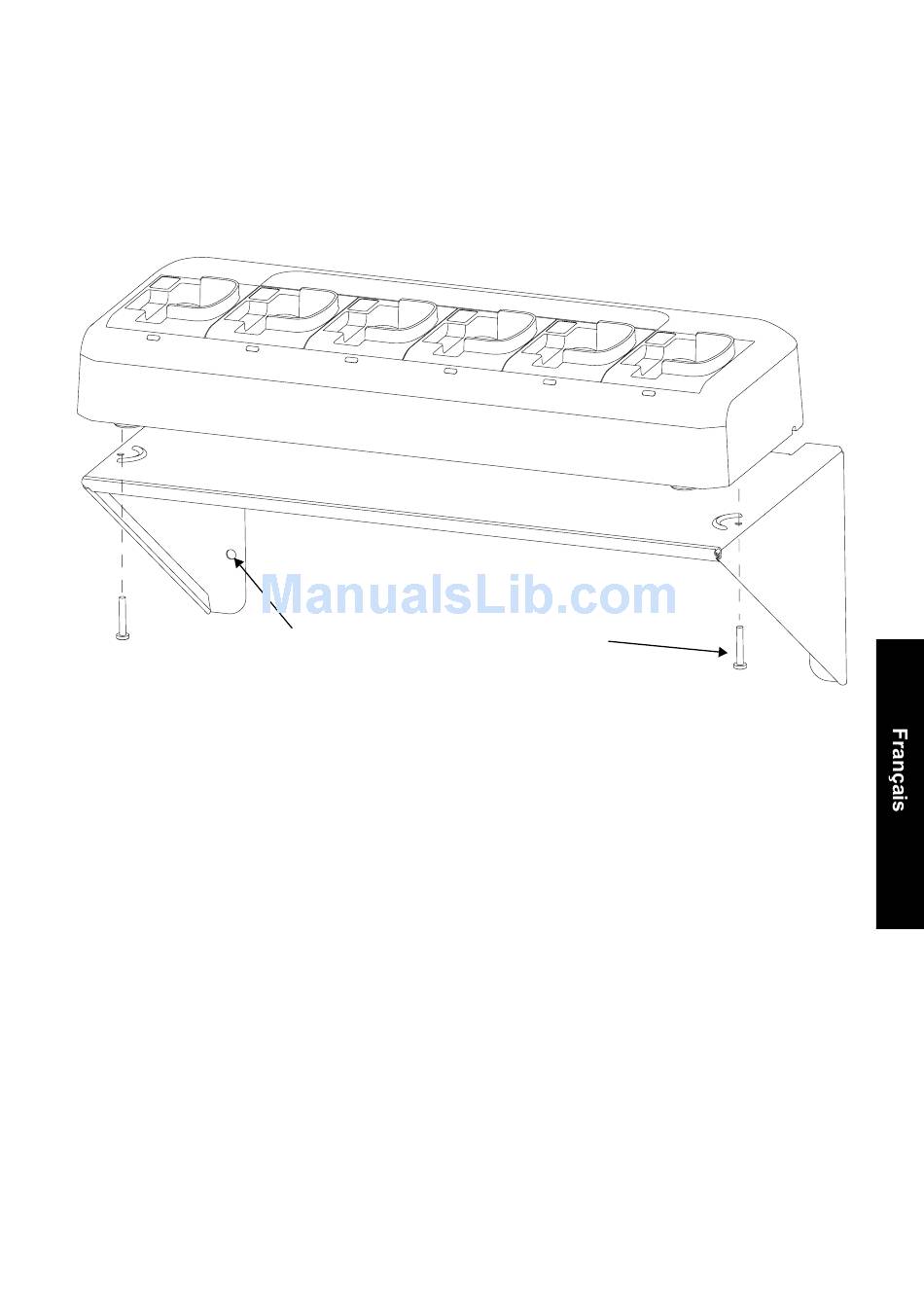

Fixation du chargeur pour unités multiples au support mural
Fixez au mur à quatre
emplacements (fixations
non fournies)
1. Fixez le support au mur à l'aide des fixations adéquates dans les
4 emplacements (fixations non incluses dans le kit).
2. Installez deux vis M4x25 (incluses dans le kit) via le support dans la
base du chargeur tel qu'illustré. Ne serrez pas trop les vis.
Vis M4x25 -
deux emplacements
(fournies)
Figure 5
11
