Equipo Opcional - Motorola Multi-Unit Charger User Manual

EQUIPO OPCIONAL

Hay disponible un soporte de montaje en pared (número de pieza: NNTN6844)
para el cargador para varias unidades. Póngase en contacto con su distribuidor
local para solicitar este artículo. A continuación se muestra la instalación.

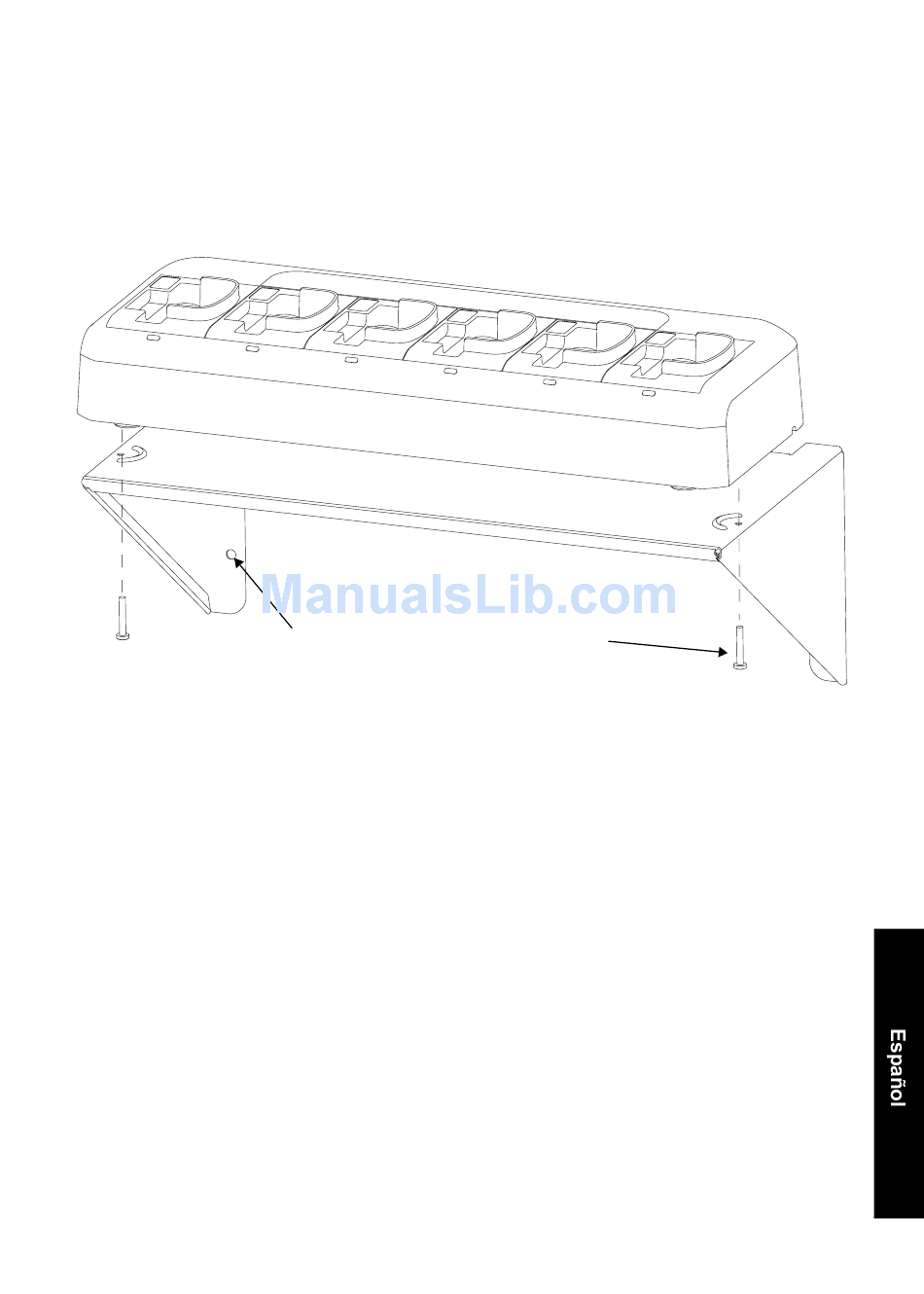

Montaje del cargador para varias unidades en el soporte de pared
Fijación a la pared en
cuatro lugares (tornillos
de fijación no incluidos)
1. Monte el soporte a la pared con los tornillos de fijación adecuados en 4
lugares (los tornillos de fijación no se incluyen en el kit).
2. Instale dos tornillos M4x25 (incluidos en el kit) a través del soporte a la
base de carga como se muestra a continuación. No apriete los tornillos
excesivamente.
Tornillo M4x25: dos
lugares (incluidos)
Figura 5
11
