APPARECCHIATURA OPZIONALE

Una staffa per il montaggio a parete (numero parte: NNTN6844) è disponibile
per il caricatore multiunità. Contattare il rivenditore locale per ordinare questo
articolo. L'installazione è illustrata di seguito.

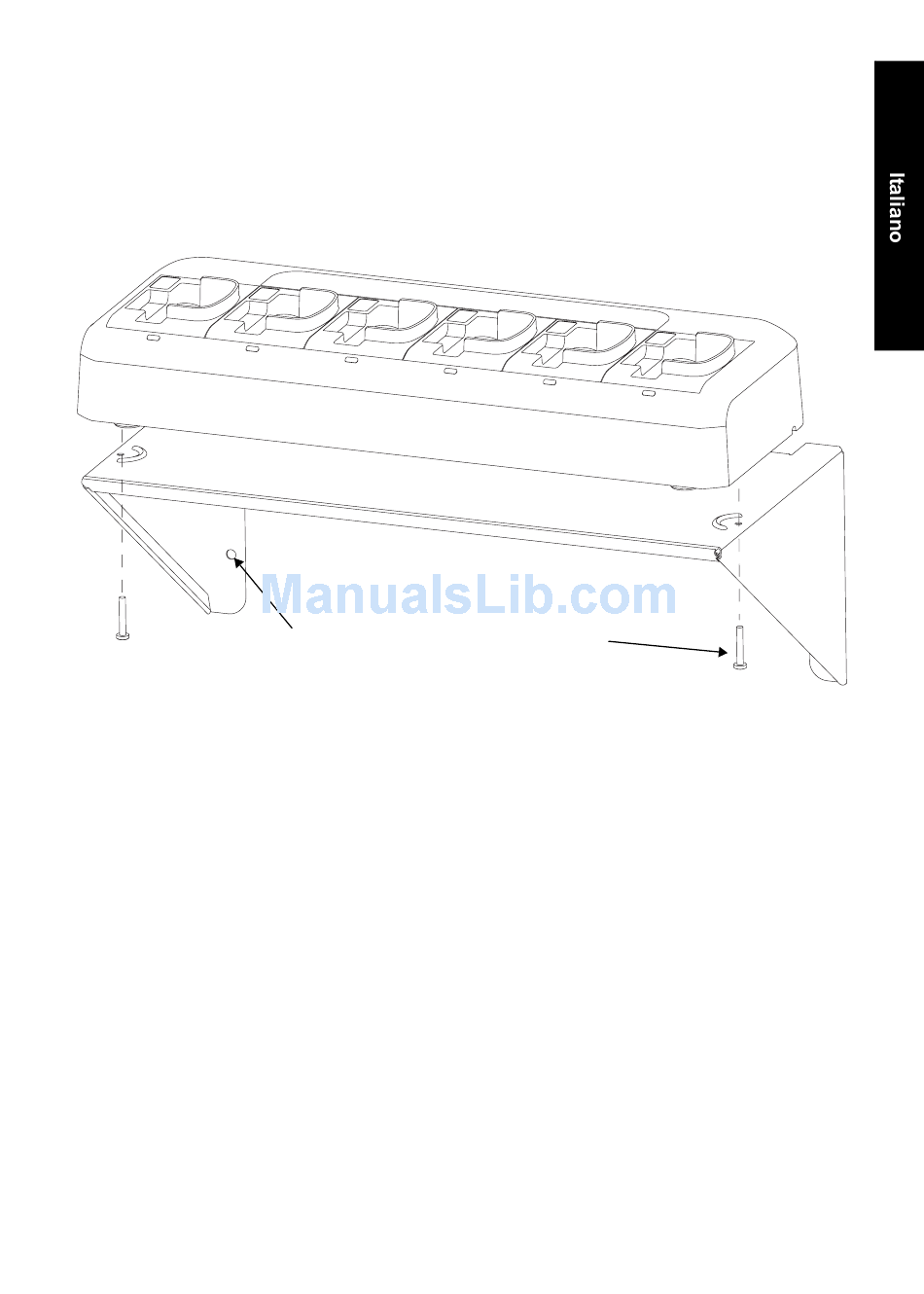

Montaggio del caricatore multiunità alla staffa a parete
Fissaggio a parete in quattro
posizioni (dispositivi di
fissaggio non in dotazione)
1. Montare la staffa alla parete utilizzando i dispositivi di fissaggio
appropriati in 4 posizioni (dispositivi di fissaggio non inclusi nel kit).
2. Inserire le due viti M4x25 (incluse nel kit) attraverso la staffa nella base
del caricatore come illustrato. Non serrare eccessivamente le viti.
Vite M4x25, due
posizioni (fornita)
Figura 5
11
