EQUIPOS OPCIONALES

Un soporte de montaje en pared (número de pieza: NNTN6844) está disponible
para el cargador para varias unidades. Comuníquese con su distribuidor local
para solicitar este artículo. La instalación se muestra a continuación.

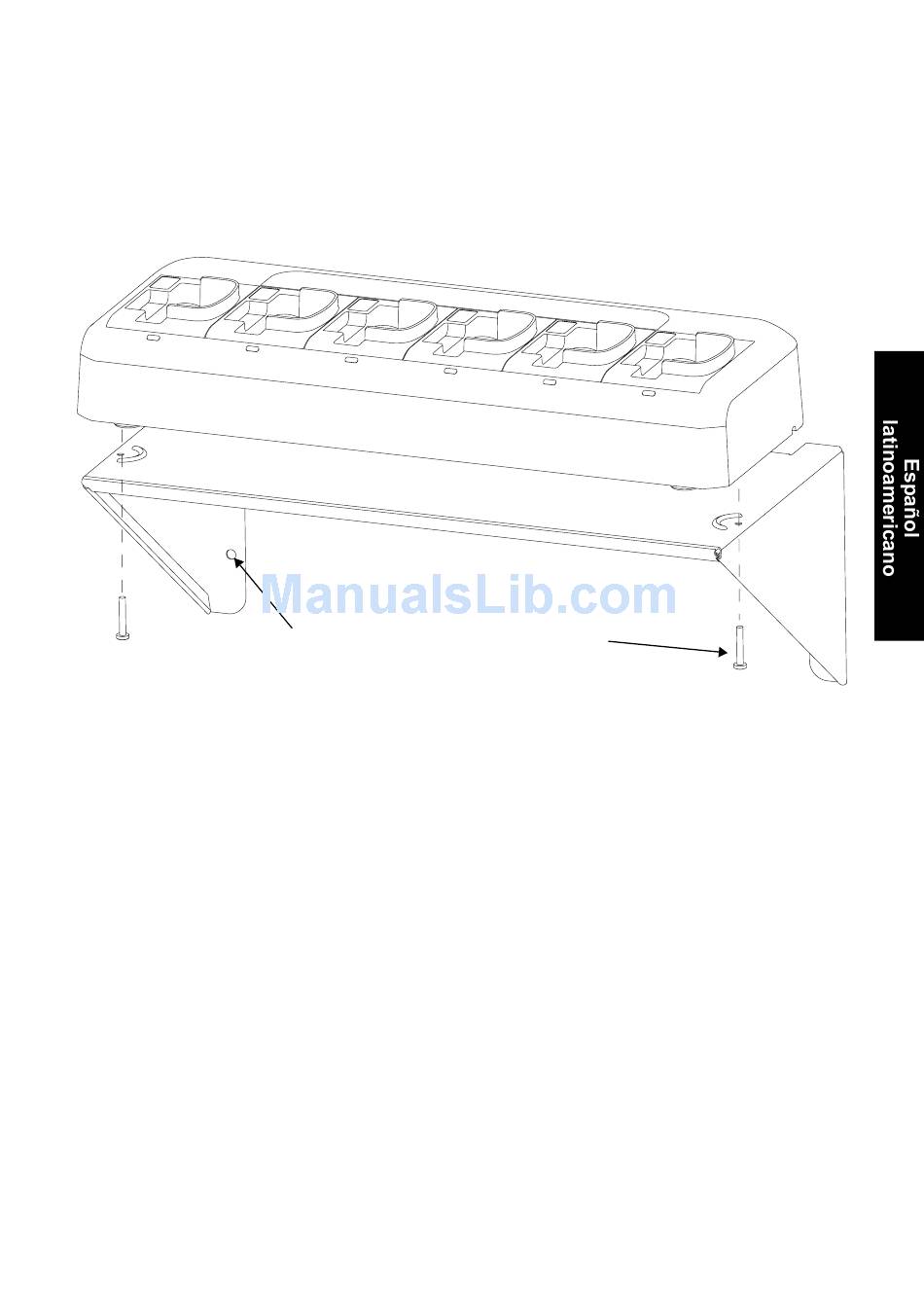

Montaje del cargador para varias unidades en el soporte de pared

Ajuste a la pared en
cuatro lugares
(pasadores no incluidos)
1. Soporte de montaje a la pared con pasadores adecuados en 4 lugares
(no se incluyen los pasadores en el kit).
2. Instale los dos tornillos M4x25 (incluidos en el kit) al soporte en la base
del cargador, tal y como se muestra. No apriete los tornillos en exceso.
Tornillo M4x25,
dos ubicaciones
(incluido)
Figura 5
11
