7.3.2 Adapter für Danfoss
Zur Montage auf Ventile von Danfoss ist einer der bei-
liegenden Adapter erforderlich. Die Zuordnung des
passenden Adapterrings zum entsprechenden Ventil
entnehmen Sie bitte den nachfolgenden Abbildungen.
Achten Sie darauf, sich nicht die Finger zwischen
den Adapterhälften einzuklemmen!

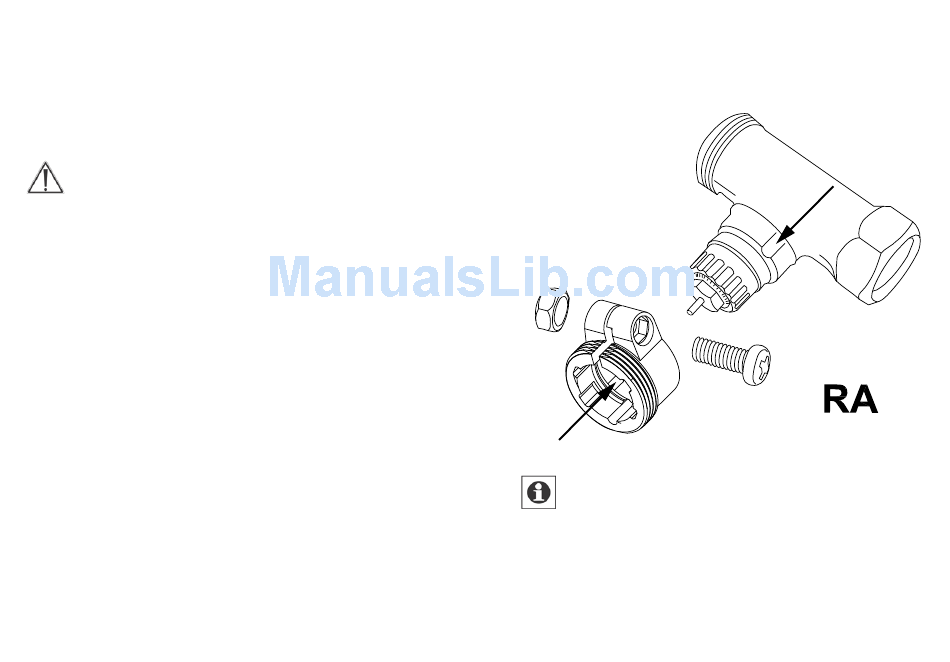

Die Ventilkörper von Danfoss weisen umlaufend läng-
liche Einkerbungen (D) auf (vgl. S. 17), die auch einen
besseren Sitz des Adapters nach dem Aufrasten ge-
währleisten.
Achten Sie bei der Montage bitte darauf, dass die Zap-
fen im Inneren des Adapters (E) eine deckungsgleiche
Position zu den Einkerbungen (D) am Ventil haben.
Rasten Sie den zum Ventil passenden Adapter voll-
ständig auf.
Die Adapter RA und RAV wurden Zugunsten eines
besseren Sitzes mit Vorspannung produziert. Bei Mon-
tage verwenden Sie ggf. einen Schraubendreher und
biegen diese im Bereich der Schraube leicht auf.
16
Nach dem Aufrasten auf den Ventilkörper befestigen
Sie die Adapter bitte mit der beiliegenden Schraube
und Mutter.
E
Achten Sie bei der Montage bitte darauf, dass
die Zapfen im Inneren des Adapters (E) eine de-
ckungsgleiche Position zu den Einkerbungen (D)
am Ventil haben.
Rasten Sie den zum Ventil passenden Adapter
vollständig auf.
D
