Summary of Contents for HomeMatic Evo

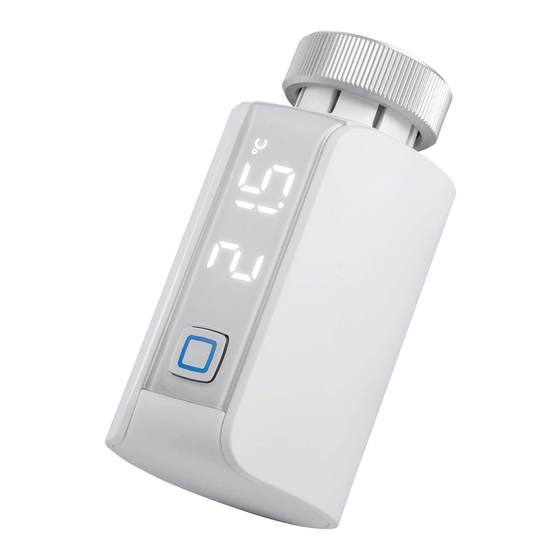

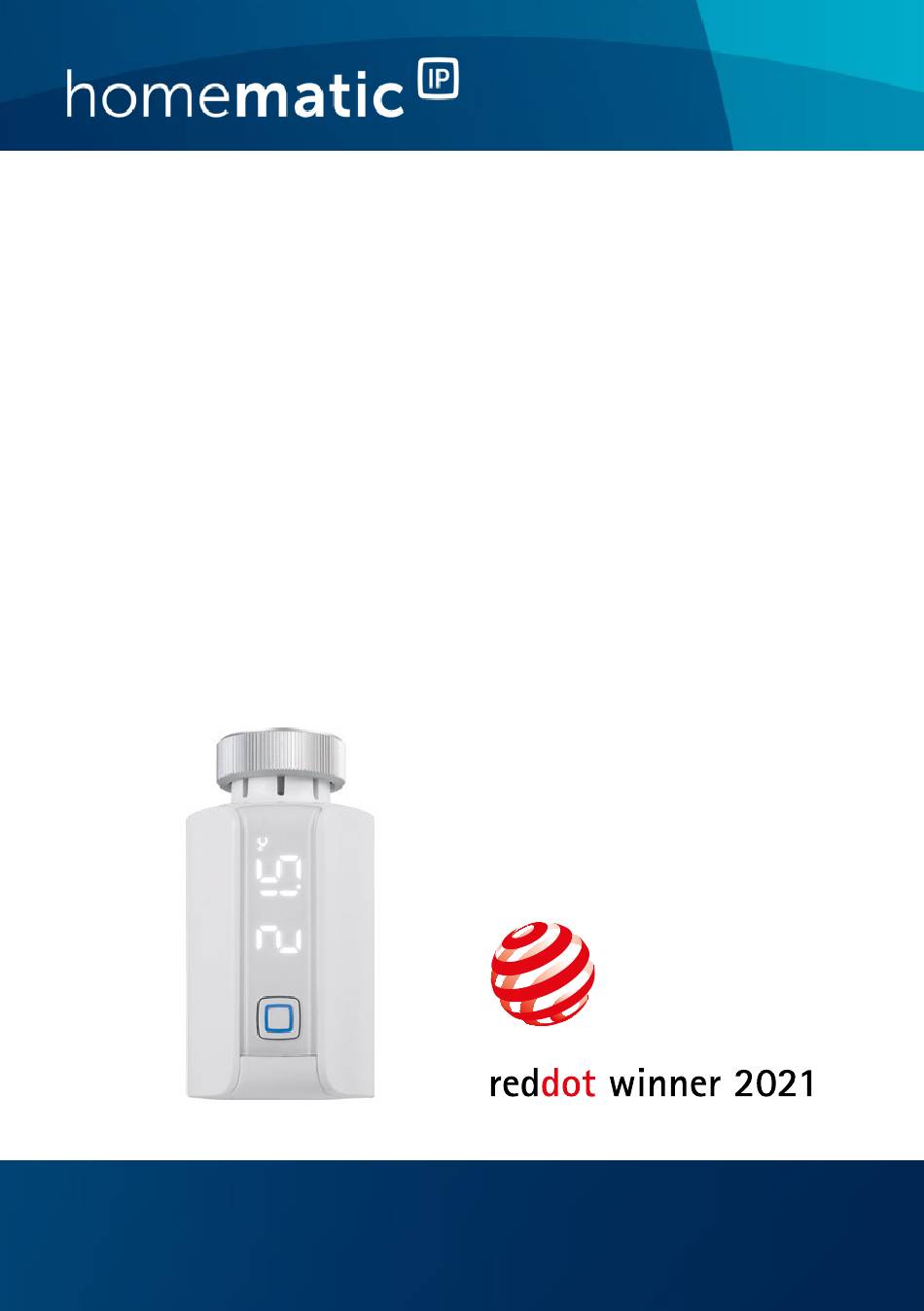

- Page 1 Montage- und Bedienungsanleitung Mounting instruction and operating manual Heizkörperthermostat – Evo S. 2 Radiator Thermostat – Evo p. 38 HmIP-eTRV-E...
- Page 2 Lieferumfang Anzahl Bezeichnung Homematic IP Heizkörperthermostat – Evo Adapter Danfoss (RA, RAV und RAVL) Stößelverlängerung Danfoss RAV Stützring Mutter M4 Zylinderkopfschraube M4 x 12 mm 1,5 V LR6/Mignon/AA Batterien Bedienungsanleitung Dokumentation © 2021 eQ-3 AG, Germany Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des...
- Page 3 MANU BOOST...
- Page 4 Homematic IP...
-
Page 10: Table Of Contents
Inhaltsverzeichnis Hinweise zur Anleitung ..........11 Gefahrenhinweise ............11 Funktion und Geräteübersicht ........13 Allgemeine Systeminformationen ......15 Inbetriebnahme .............. 15 Anlernen ................15 Montage.................18 5.2.1 Thermostat demontieren ........18 5.2.2 Heizkörperthermostat montieren ...... 20 5.2.3 Stützring ..............21 5.2.4 Adapter für Danfoss ..........21 Adaptierfahrt ................ -
Page 11: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. - Page 12 Gefahrenhinweise fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpa- ckungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.
-
Page 13: Funktion Und Geräteübersicht
Wohnumfeld ein. Geöffnete Fenster und Türen werden über die Fenster-auf- Erkennung oder noch präziser in Verbindung mit einem Homematic IP Fenster- und Türkontakt erkannt. Die Heiz- temperatur wird automatisch abgesenkt, damit keine Ener- gie verschwendet wird. Nach dem Schließen des Fensters... - Page 14 Funktion und Geräteübersicht Der Heizkörperthermostat passt auf alle gängigen Heiz- körperventile und ist einfach zu montieren - ohne Ablas- sen von Heizungswasser oder Eingriff in das Heizungs- system. Geräteübersicht (s. Abbildung 1): Metallmutter Display Batteriefach(-deckel) Systemtaste (Anlerntaste, Boost-Taste und LED) Temperatureinstellung über leichte Drehung (nach rechts oder nach links) Displayübersicht (s.
-
Page 15: Allgemeine Systeminformationen
Allgemeine Systeminformationen Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys- tems und kommuniziert über das Homematic IP Funk- protokoll. Alle Geräte des Systems können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Alternativ haben Sie die Mög- lichkeit, Homematic ... - Page 16 Inbetriebnahme Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points. Damit der Heizkörperthermostat in Ihr System integriert werden und mit anderen Homematic IP Geräten kommu-...
- Page 17 Inbetriebnahme Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) kurz drücken (s. Abbildung 4). Sollte das Display aus sein, genügt ein kurzer Tastendruck auf die Systemtaste, um den Anlernmodus zu aktivieren. Wenn im Display „ “...
-
Page 18: Montage
Montage Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen. Die Montage des Homematic IP Heizkörperthermostats ist einfach und erfolgt ohne Ablassen von Heizungswas- ser oder Eingriff in das Heizungssystem. Spezialwerkzeug oder ein Abschalten der Heizung sind nicht erforderlich. - Page 19 Inbetriebnahme • Drehen Sie den Thermostatkopf auf den Maxi- malwert (1) gegen den Uhrzeigersinn (s. Abbil- dung 6). Der Thermostatkopf drückt jetzt nicht mehr auf die Ventilspindel und kann so leichter demontiert werden. Die Fixierung des Thermostatkopfes kann unterschiedlich ausgeführt sein: •...
-
Page 20: Heizkörperthermostat Montieren
Inbetriebnahme 5.2.2 Heizkörperthermostat montieren Nach der Demontage des alten Thermostatkopfes kön- nen Sie den neuen Heizkörperthermostat auf dem Hei- zungsventil montieren: • Setzen Sie den Heizkörperthermostat mit der Me- tallmutter (A) auf das Heizungsventil (s. Abbildung • Drehen Sie die Metallmutter auf dem Heizungs- ventil fest (s. -
Page 21: Stützring
Inbetriebnahme 5.2.3 Stützring Bei den Ventilen einiger Hersteller weist der in das Gerät hineinragende Teil des Ventils nur einen geringen Durch- messer auf, was zu einem lockeren Sitz des Heizkörper- thermostats führt. In diesem Fall sollte der beiliegende Stützring vor der Montage in den Flansch des Geräts eingelegt werden (s. - Page 22 Inbetriebnahme Danfoss RA Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen auf, die auch einen besseren Sitz des Adap- ters nach dem Aufrasten gewährleisten. Achten Sie bei der Montage darauf, dass die Zap- fen im Inneren des Adapters eine deckungsgleiche Position zu den Einkerbungen am Ventil haben.
- Page 23 Inbetriebnahme Danfoss RAV Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen auf, die auch einen besseren Sitz des Adap- ters nach dem Aufrasten gewährleisten. Achten Sie bei der Montage darauf, dass die Zap- fen im Inneren des Adapters eine deckungsgleiche Position zu den Einkerbungen am Ventil haben.
- Page 24 Inbetriebnahme Danfoss RAVL Die Ventilkörper von Danfoss weisen umlaufend längliche Einkerbungen auf, die auch einen besseren Sitz des Adap- ters nach dem Aufrasten gewährleisten. Achten Sie bei der Montage darauf, dass die Zap- fen im Inneren des Adapters eine deckungsgleiche Position zu den Einkerbungen am Ventil haben.
-
Page 25: Adaptierfahrt
Inbetriebnahme Adaptierfahrt Nach dem Einlegen der Batterien fährt der Motor MANU zunächst zurück, um die Montage zu erleichtern. BOOST Währenddessen wird „ “ und das Aktivitätssymbol ( ) angezeigt. Wurde die Adaptierfahrt vor der Montage einge- leitet bzw. wird eine Fehlermeldung (F1, F2, F3) MANU angezeigt, drücken Sie die Systemtaste (D) und BOOST... -
Page 26: Bedienung
Nach dem Anlernen und der Montage stehen Ihnen ein- fache Bedienfunktionen direkt am Gerät zur Verfügung. Weitere Informationen zur Bedienung über die Homema- tic IP App finden Sie im Homematic IP Anwenderhand- buch unter www.homematic-ip.com. Befindet sich der Heizkörperthermostat im Stand-by-Modus, müssen Sie vor der Bedienung... -
Page 27: Batterien Wechseln
Display drehen soll (s. Abbildung 11). Das Dis- play dreht sich um 180°. Die Bediensperre des Heizkörperthermostats kann über die Homematic IP App aktiviert bzw. deaktiviert werden. Tippen Sie auf das Menü- Symbol oben links im Bildschirm in der App und wählen den Menüpunkt „Geräteübersicht“... - Page 28 Batterien wechseln Schieben Sie den Batteriefachdeckel (C) wieder • von unten nach oben auf (s. Abbildung 5). Nach dem Einlegen der Batterien führt der Heiz- körperthermostat zunächst für ca. 2 Sekunden einen Selbsttest durch. Danach erfolgt die Initiali- MANU BOOST sierung ( ) und eine Test-Anzeige (oranges und grünes Leuchten).
-
Page 29: Fehlerbehebung
Fehlerbehebung Vorsicht! Beim Umgang mit ausgelaufenen Batte- rien ist Haut- und Augenkontakt zu vermeiden! Beim Entfernen von ausgelaufenen Batterien und Rückständen aus einem Gerät sind geeignete Schutzhandschuhe zu tragen! Bei Hautkontakt mit viel Wasser abspülen! Fehlerbehebung Schwache Batterien Wenn es der Spannungswert zulässt, ist der Heizkörper- thermostat auch bei niedriger Batteriespannung betriebs- bereit. -
Page 30: Duty Cycle
Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. -
Page 31: Fehlercodes Und Blinkfolgen
Fehlerbehebung Fehlercodes und Blinkfolgen Blinkcode/Dis- Bedeutung Lösung play-anzeige Ventilantrieb Prüfen Sie, ob der schwergän- Stößel des Heizungs- ventils klemmt. Stellbereich Überprüfen Sie die zu groß Befestigung des Heizkörper- thermostats Stellbereich Prüfen Sie, ob der zu klein Stößel des Heizungs- ventils klemmt. Kurzes oranges Funküber- Warten Sie, bis die... - Page 32 Fehlerbehebung Kurzes oranges Anlern- Geben Sie die letzten Blinken modus aktiv vier Ziffern der Geräte- (alle 10 s) Seriennummer zur Bestätigung ein (s. „5.1 Anlernen“ auf Seite 15). 6x langes rotes Gerät defekt Achten Sie auf die Blinken Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler.
-
Page 33: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen 1x oranges Testanzeige Nachdem die Test- und 1x grünes anzeige erloschen Leuchten (nach ist, können Sie dem Einlegen fortfahren. der Batterien) Langes und Aktualisie- Warten Sie, bis das kurzes oranges rung der Ge- Update beendet ist. Blinken (im rätesoftware Wechsel) (OTAU) -
Page 34: Wartung Und Reinigung
Wartung und Reinigung • Lassen Sie die Systemtaste wieder los. • Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet (s. Abbildung 14). • Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzu- schließen. -
Page 35: Allgemeine Hinweise Zum Funkbetrieb
Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Home- matic IP HmIP-eTRV-E der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com... -
Page 36: Technische Daten
Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-eTRV-E Versorgungsspannung: 2x 1,5 V LR6/Mignon/AA Stromaufnahme: 500 mA Batterielebensdauer: Schutzart: IP20 Verschmutzungsgrad: Umgebungstemperatur: 0 bis 50 °C Abmessungen (B x H x T): 53 x 55 x 94 mm Gewicht: 190 g (inkl. Batterien) Funk-Frequenzband: 868,0-868,6 MHz 869,4-869,65 MHz... - Page 37 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Page 38 Package contents Quantity Description Homematic IP Radiator Thermostat – Evo Adapters Danfoss (RA, RAV and RAVL) Danfoss RAV spigot extension Support ring Nut M4 Cylinder head screw M4 x 12 mm 1.5 V LR6/mignon/AA batteries User manual Documentation © 2021 eQ-3 AG, Germany All rights reserved.
- Page 39 Table of contents Information about this manual........40 Hazard information ............40 Function and device overview ........42 General system information ........44 Start-up ................44 Teaching-in ................44 Mounting ................47 5.2.1 Removing the thermostat ........47 5.2.2 Mounting the radiator thermostat...... 48 5.2.3 Support ring ............
-
Page 40: Information About This Manual
Information about this manual Read this manual carefully before beginning operation with your Homematic IP components. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, hand over this manual as well. - Page 41 Hazard information The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other methods of heat radiation, cold and mechanical loads. The device is not a toy; do not allow children to play with it.
-
Page 42: Function And Device Overview
With the Homematic IP Radiator Thermostat you can conveniently regulate the room temperature in your smart home via the Homematic IP smartphone app according to your personal needs. Individual temperature profiles can easily be created via the app – with up to 3 configurable heating profiles and 13 changes per day. - Page 43 Function and device overview Device overview (see fig. 1): Metal nut Display Battery compartment (cover) System button (teach-in button, boost and LED) Temperature adjustment via slight rotation (to the right or left) Display overview (see fig. 2): Valve information: Adaption run MANU Valve information: Start-up BOOST...
-
Page 44: General System Information
General system information General system information This device is part of the Homematic IP smart home sys- tem and works with the Homematic IP radio protocol. All devices of the system can be configured comfortably and individually with the Homematic IP smartphone app. Al-... - Page 45 Start-up First set up your Homematic IP Access Point via the Homematic IP app to enable operation of other Homematic IP devices within your system. For further information, refer to the operating manual of the Access Point. To integrate the radiator thermostat into your system and enable it to communicate with other Homematic IP...
- Page 46 For further information see “5.3 Adaption run” on page 54. • Your device will automatically appear in the Homematic IP app. • To confirm, enter the last four digits of the device number (SGTIN) in your app or scan the QR code.
-
Page 47: Mounting
Please read this entire section before starting to mount the device. The Homematic IP Radiator Thermostat is easy to install, and can be done without draining heating water or in- tervening in the heating system. No special tools are re- quired, nor does the heating have to be switched off. -
Page 48: Mounting The Radiator Thermostat
Start-up then no longer presses against the valve spigot, making it easier to remove. There are different ways of fixing the position of the ther- mostat dial: • Union nut: Unscrew the union nut in an anti- clockwise direction (2). The thermostat head can then be removed (3). -
Page 49: Support Ring
Start-up To make installation easier, you can remove the batteries from the battery compartment (C) and press the button in the battery compartment permanently while turning the metal nut onto the heating valve (see fig. 9). By pressing the button, the rotating mechanism of the radiator thermostat is blocked and the desired orientation of the display is easier to achieve. -
Page 50: Adapter For Danfoss
Start-up 5.2.4 Adapter for Danfoss One of the provided adapters is required to attach to Danfoss valves. The assignment of the suitable adapter to the relevant valve can be found in the following illus- trations. Please ensure that you do not trap your fingers between the two halves of the adapter! The RA and RAV adapters have been manufactured with pre-tension in order to provide a better seat. - Page 51 Start-up Danfoss RA The Danfoss valve bodies have elongated notches around their circumference, which also ensure that the adapter is properly seated when it snaps on. During installation, please ensure that the pins in- side the adapter are lined up with the notches on the valve.
- Page 52 Start-up Danfoss RAV The Danfoss valve bodies have elongated notches around their circumference, which also ensure that the adapter is properly seated when it snaps on. During installation, please ensure that the pins in- side the adapter are lined up with the notches on the valve.
- Page 53 Start-up Danfoss RAVL The Danfoss valve bodies have elongated notches around their circumference, which also ensure that the adapter is properly seated when it snaps on. During installation, please ensure that the pins in- side the adapter are lined up with the notches on the valve.
-
Page 54: Adaption Run
Start-up Adaption run MANU Once the batteries have been inserted, the motor BOOST reserves. Meanwhile, “ ” and the activity symbol ( ) are displayed. If the adapter run has been initiated prior to mounting or if an error message (F1, F2, F3) is dis- MANU played, press the system button (D) the motor BOOST... -
Page 55: Operation
After teaching-in and mounting have been performed, simple operations are available directly on the device. Further information on operation via the Homematic IP app can be found in the Homematic IP user guide at www.homematic-ip.com. If the radiator thermostat is in stand-by mode, press the system button (D) once to activate the display before using the device. -
Page 56: Replacing Batteries
The operating lock of the radiator thermostat can be activated and deactivated via the Homematic IP app. Tap on the menu symbol in the top left of the screen of your app and select the menu item “Device overview”. Select your ra- diator thermostat to switch the operating lock “ON”... - Page 57 Replacing batteries Once the batteries have been inserted, the radia- tor thermostat will perform a self-test (approx. 2 MANU BOOST seconds). This is followed by the initialisation ( and a test display (orange and green light). • Start the adaption run ( ) again by pressing the MANU BOOST...
-
Page 58: Troubleshooting
Troubleshooting Troubleshooting Weak batteries Provided that the voltage value permits it, the radiator thermostat will remain ready for operation also if the bat- tery voltage is low. Depending on the particular load, it may be possible to send transmissions again repeatedly, once the batteries have been allowed a brief recovery period. -
Page 59: Duty Cycle
Devices must cease transmission when they reach the 1% limit until this time restriction comes to an end. Homematic IP devices are designed and produced with 100% conformity to this regulation. During normal operation, the duty cycle is not usually reached. -
Page 60: Error Codes And Flashing Sequences
Troubleshooting Error codes and flashing sequences Flashing code / Meaning Solution LC display Valve drive Please check whether sluggish the valve pin is stuck. Actuating Check the fastening range too of the radiator wide thermostat Adjustment Please check whether range too the valve pin is stuck. - Page 61 Troubleshooting 6x long red Device Have a look at your flashing defective app for error mes- sage or contact your retailer. Short orange Batteries Replace the batteries lighting (after empty (see “7 Replacing green or red batteries” on page confirmation) 56).
-
Page 62: Restore Factory Settings
Restore factory settings Restore factory settings The factory settings of the device can be re- stored. If you do this, you will lose all your set- tings. To restore the factory settings of the device, proceed as follows: • Open the battery compartment (C) by pushing the battery compartment cover (C) down (see fig. -
Page 63: Maintenance And Cleaning
Maintenance and cleaning Maintenance and cleaning The device does not require you to carry out any maintenance other than replacing the battery when necessary. Enlist the help of an expert to carry out any repairs. Clean the device using a soft, lint-free cloth that is clean and dry. -
Page 64: Technical Specifications
Homemat- ic IP HmIP-eTRV-E is in compliance with Directive 2014/53/EU. The full text of the EU declaration of con- formity is available at the following internet address: www.homematic-ip.com Technical specifications Device short name: HmIP-eTRV-E Supply voltage: 2x 1.5 V LR6/mignon/AA... - Page 65 Technical specifications Method of operation: Type 1 Connection: M30 x 1.5 mm Subject to technical changes. Instructions for disposal Do not dispose of the device with regular domes- tic waste! Electronic equipment must be dis- posed of at local collection points for waste elec- tronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive.
- Page 66 Kostenloser Download der Homematic IP App! Free download of the Homematic IP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
