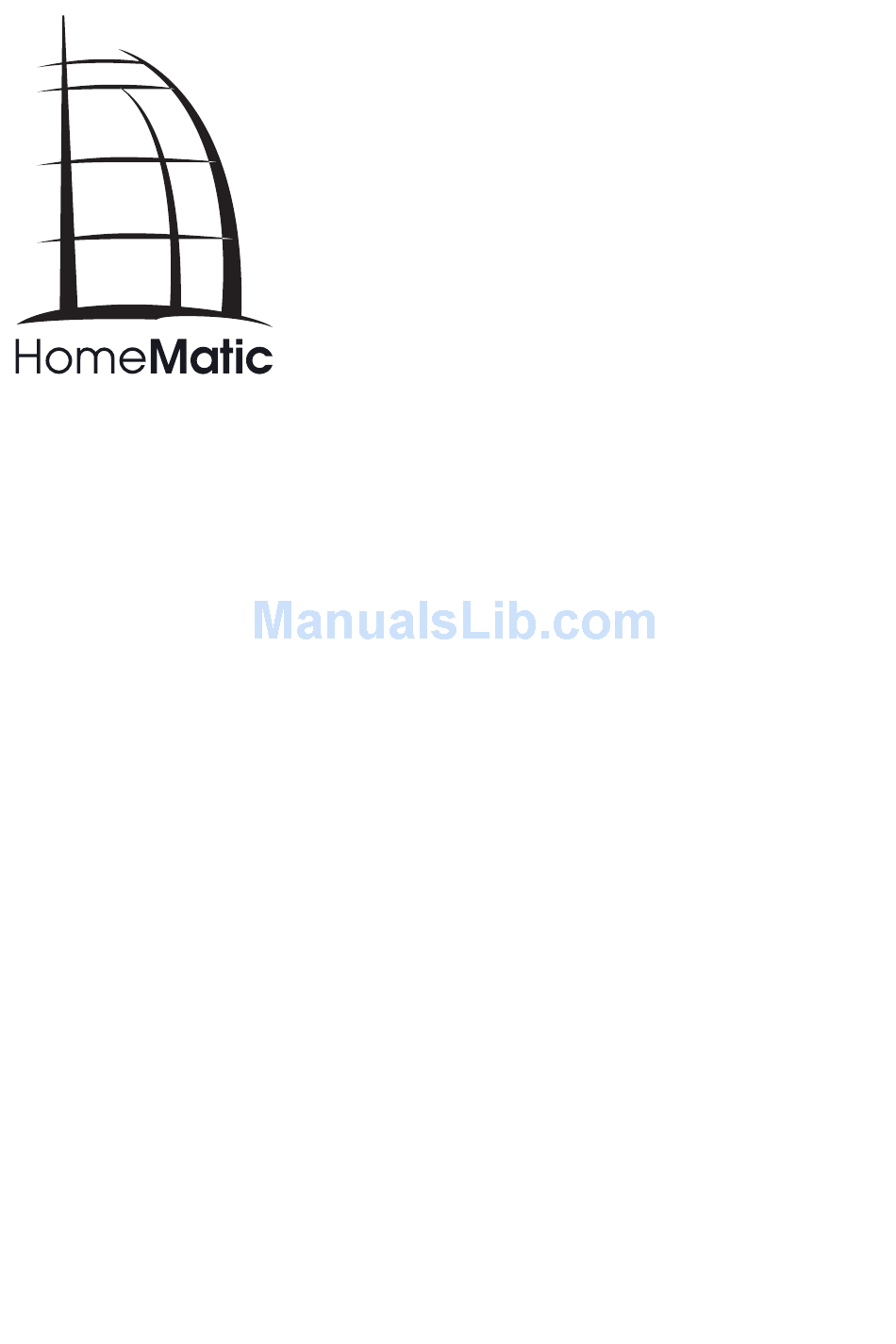

- Page 1 Bedienungsanleitung (S. 2) Operating Manual (p. 34) Funk-Handsender: Wireless remote control: HM-RC-4-2 HM-RC-Key4-2 HM-RC-Sec4-2...
- Page 2 1. Ausgabe Deutsch 02/2013 Dokumentation © 2013 eQ-3 Ltd. Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustim- mung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mecha- nischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
-
Page 3: Table Of Contents
6.2.1 Direktes Anlernen an HomeMatic Geräte..14 6.2.2 Anlernen an eine HomeMatic Zentrale..17 Bedienung ......22 Zurücksetzen in den Auslieferungszustand . -
Page 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewah- ren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung. -
Page 5: Funktion
Funktion Mit dem HomeMatic Funk-Handsender können Sie an- gelernte HomeMatic Geräte über vier Tasten bequem steuern. Es gibt drei verschiedene Varianten für den individuellen Einsatz des HomeMatic Handsenders: • Universal (HM-RC-4-2): Mit dem Handsender können Sie HomeMatic Aktoren steuern, um z. B. Beleuchtung ein- oder auszuschalten. - Page 6 Bedienelemente: Oberseite Unterseite 1 – Geräte-LED 2 – Bedientasten 3 – Batteriedeckel 4 – Anlerntaste 5 – Schlüsselring...
- Page 7 Die verschiedenen Handsender haben folgende Be- dientasten: Universal (HM-RC-4-2): 1 – Taste Ein (Tastenpaar 1) 2 – Taste Aus (Tastenpaar 1) 3 – Taste Ein (Tastenpaar 2) 4 – Taste Aus (Tastenpaar 2)
- Page 8 Alarmfunktion (HM-RC-Sec4-2): 1 – Taste extern scharf (Tastenpaar 1) 2 – Taste intern scharf (Tastenpaar 1) 3 – Taste unscharf (Einzeltaste) 4 – Taste Licht (Einzeltaste „Ein/Aus”) 1) Diese Taste schaltet das angelernte Gerät um. Einmal drü- cken: Aktor “Ein”, ein weiteres Mal drücken: Aktor “Aus”.

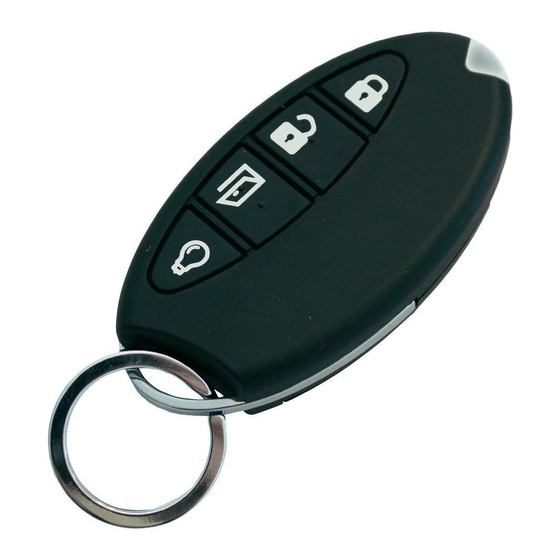

- Page 9 KeyMatic (HM-RC-Key4-2): 1 – Taste Verschließen (Tastenpaar 1) 2 – Taste Entriegeln (Tastenpaar 1) 3 – Taste Tür öffnen (Einzeltaste) 4 – Taste Licht (Einzeltaste „Ein/Aus”)1 1) Diese Taste schaltet das angelernte Gerät um. Einmal drü- cken: Aktor “Ein”, ein weiteres Mal drücken: Aktor “Aus”.
-
Page 10: Allgemeine Systeminformation Zu Homematic10
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersy- ® stems und arbeitet mit dem bidirektionalen BidCoS Funkprotokoll. Alle Geräte werden mit einer Stan- dardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funk-... -
Page 11: Inbetriebnahme
Gerät in Übereinstimmung mit den grundle- genden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com. Inbetriebnahme 6.1 Batterien einlegen und wechseln 6.1.1 Batterien einlegen Um das Gerät in Betrieb zu nehmen, gehen Sie wie folgt vor: •... -
Page 12: Batterien Wechseln
• Dadurch öffnet sich die Verrastung und der Bat- teriefachdeckel kann auf- geklappt werden. Der De- ckel bleibt dabei mit dem Gehäuse verbunden. • Legen Sie eine Batterie vom Typ LR03/AAA/micro polrichtig entsprechend den Polaritätsmarkie- rungen in das Batteriefach ein. •... -
Page 13: Verhalten Nach Batteriewechsel
Entsorgungshinweis! Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle! 6.1.3 Verhalten nach Batteriewechsel Nach dem Einlegen der Batterie führt der Handsender zunächst einen Selbsttest/Neustart (ca. 2 Sekunden) durch. Die LED blinkt kurz rot, grün, orange auf (LED- Test-Anzeige). -
Page 14: Anlernen
6.2 Anlernen Bitte lesen Sie diesen Abschnitt erst vollstän- dig, bevor Sie mit dem Anlernen beginnen! Damit der Handsender in Ihr HomeMatic System integriert werden und mit anderen HomeMatic Gerä- ten kommunizieren kann, muss das Gerät zunächst angelernt werden. Sie können den Handsender direkt an andere HomeMatic-Geräte oder an die HomeMatic... - Page 15 Beim Anlernen des Universal-Handsenders werden jeweils die Tasten 1 und 2 sowie 3 und 4 als Tastenpaare (TP 1 und TP 2) angelernt. Das bedeutet, dass beim Drücken der Taste 1 die Funktion „Ein“ und für die Taste 2 automa- tisch die Funktion „Aus“...
- Page 16 • Der Handsender befindet sich nun im Konfigura- tionsmodus. Dies wird durch grünes Blinken der Geräte-LED angezeigt. (Durch erneutes kurzes Drücken der Anlerntaste, können Sie den Konfigu- rationsmodus verlassen.) • Drücken Sie die Bedientaste des Handsenders, an die Sie eine Funktion anlernen wollen, um in den Anlernmodus zu gelangen.
-
Page 17: Anlernen An Eine Homematic Zentrale
• steuern und konfigurieren, • direkt mit anderen Geräten verknüpfen oder • in Zentralenprogrammen nutzen zu können, muss es zunächst an die HomeMatic Zentrale an- gelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die HomeMatic Bedienoberfläche „WebUI“. - Page 18 Sobald eine Komponente an eine Zentrale an- gelernt ist, kann sie nur noch über diese mit anderen Komponenten verknüpft werden. Jede Komponente kann immer nur an eine Zentrale angelernt werden. Beim Anlernen beachten Sie bitte, dass Sie einen Abstand der Geräte zur Zentrale von mindestens 50 cm einhalten.
- Page 19 Infofeld zeigt die aktuell noch verbleibende An- lernzeit. • Versetzen Sie innerhalb dieser Anlernzeit auch den HomeMatic Handsender in den Konfigurationsmo- dus indem Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste des Handsenders drücken. • Der Handsender befindet sich nun im Konfigura- tionsmodus.
- Page 20 Posteingang wie im folgenden Abschnitt („Neu angelernte Geräte konfigurieren“) beschrieben. Neu angelernte Geräte konfigurieren: Nachdem Sie Ihr Gerät an die HomeMatic Zentrale angelernt haben, wird es in den „Posteingang“ ver- schoben. Hier muss Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit es für Be- dien- und Konfigurationsaufgaben zur Verfügung steht.
- Page 21 2 s rotes Anlernvorgang läuft. Leuchten (je nach Erfolg) Handsender im Konfi- Handsender bereits an gurationsmodus (lang- Zentrale angelernt und sames grünes Blinken) damit gegen direktes und bei Tastenbetäti- Anlernen gesperrt (sie- gung rotes Aufleuchten he Abschnitt „Direktes Anlernen an HomeMatic Geräte“).
-
Page 22: Bedienung
Bedienung Nach dem Anlernen stehen mehrere Bedienfunktionen zur Verfügung: Universal (HM-RC-4-2): Nachdem Sie den Handsender individuell an einen oder mehrere Empfänger angelernt haben, können Sie diese über zwei Tastenpaare (TP 1 und TP 2) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender... - Page 23 Alarmfunktion (HM-RC-Sec4-2): Nachdem Sie den Handsender an Ihre HomeMatic CCU angelernt haben, können Sie die Alarmfunktionen der CCU über ein Tastenpaar (TP 1) und zwei einzelne Tasten (T 3 und T 4) bequem steuern. Die Tasten des HM-RC-4-2_130816.pdf 1 20.08.2013 10:32:42 Tastenpaares bilden eine Einheit für das Gerät, das...
- Page 24 KeyMatic (HM-RC-Key4-2): Nachdem Sie den Handsender an Ihren HomeMatic HM-RC-4-2_130816.pdf 1 20.08.2013 10:32:42 Funk-Türschlossantrieb KeyMatic angelernt haben, können Sie diesen über ein Tastenpaar (TP 1) und zwei einzelne Tasten (T 3 und T 4) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender steuern...
-
Page 25: Zurücksetzen In Den Auslieferungszustand
Zurücksetzen in den Aus- lieferungszustand Sie können den Handsender in den Aus- lieferungszustand zurücksetzen. Dabei gehen alle Einstellungen verloren. Um den Handsender in den Auslieferungszustand zu- rückzusetzen, gehen Sie wie folgt vor: • Halten Sie die Anlerntaste mindestens 5 Sekunden gedrückt. - Page 26 langsame rote Blinken und das Zurücksetzen ist beendet. • Zum Zurücksetzen des Handsenders drücken Sie nun erneut für mindestens 5 Sekunden die Anlern- taste. Die LED beginnt nun während des gedrückt Haltens schneller rot zu blinken. • Wenn Sie die Anlerntaste loslassen, schließt dies den Rücksetzvorgang ab.
-
Page 27: Fehler- Und Rückmeldungen Durch Die Geräte-Led
zen Sie den Handsender über die Bedienoberfläche „WebUI“ der Zentrale zurück. Fehler- und Rückmeldungen durch die Geräte-LED 9.1 Blinkcodes und Fehlermeldungen Die Rückmeldungen gelten sowohl für den Be- trieb mit als auch ohne Zentrale. Blinkcode Bedeutung Lösung 1 x rotes, LED-Test- Nachdem die grünes und... - Page 28 1 x langes Duty Cycle Siehe Kapitel und 1 x 9.3 „Duty Cycle kurzes rotes überschritten“. Blinken Langsames Konfigurations- Warten bis Kon- grünes modus (Gerät figurationsdaten Blinkes wartet auf Funk) gesendet wurde. Langsames Anlernmodus Bringen Sie das oranges (Gerät wartet anzulernende Blinken auf Funkpart-...
- Page 29 Oranges Die LED leuch- Bei fehlerhafter Blinken bei tet solange Übertragung kurzem bzw. orange, wie versuchen Sie langem die Funkü- es bitte erneut. Tastendruck bertragung andauert. Nach erfolgreicher Funkübertra- gung leuchtet die LED für 1 s grün, bei fehlerhafter Übertragung für 2 s rot auf.
-
Page 30: Befehl Nicht Bestätigt
1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %- Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden HomeMatic- Geräte zu 100 % normenkonform entwickelt und produziert. -
Page 31: Wartung Und Reinigung
Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cylcle Limits wird durch einmal langes und einmal kurzes rotes Blin- ken der Geräte LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. -
Page 32: Technische Daten
11 Technische Daten Kurzbezeichnung: HM-RC-4-2, HM-RC-Key4-2, HM-RC-Sec4-2 Funkfrequenz: 868,3 MHz Typ. Funk-Freifeldreichweite:> 100 m Empfängerklasse: SRD Class 2 Stromversorgung: 1 x 1,5 V LR03/Micro/AAA Batterielebensdauer: > 5 Jahre (bei ca. 10 Betätigungen am Tag) Schutzart: IP20 Gehäusefarben: Graphitschwarz Abmessungen: 38 x 75 x 14 mm... - Page 33 Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektro- nische Geräte sind entsprechend der Richtlinie über Elektro-und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wen- det und keine Zusicherung von Eigenschaften beinhaltet.
- Page 34 1st English edition 02/2013 Documentation © 2013 eQ-3 Ltd. Hong Kong All rights reserved. No parts of this manual may be reproduced or processed in any form using electro- nic, mechanical or chemical processes in part or in full without the prior explicit written permission of the publisher.
- Page 35 Teaching in ......46 6.2.1 Teaching directly in to HomeMatic devices . . 46 6.2.2 Teaching in to a HomeMatic central control unit .
-
Page 36: Information Concerning These Instructions
Information concerning these instructions Read these instructions carefully before beginning operation with your HomeMatic components. Keep the instructions handy for later consultation! Please hand- over the operating manual as well when you hand-over the device to other persons for use. -
Page 37: Function
Function The HomeMatic wireless wireless remote control provides a convenient way of controlling taught-in HomeMatic devices using four buttons. There are three different versions of the HomeMatic wireless wireless remote control, so you can choose one that suits your exact needs: • Universal (HM-RC-4-2):... - Page 38 Controls: Upper side Lower side 1 – Device LED 2 – Control buttons 3 – Battery cover 4 – Teach-in button 5 – Key ring...
- Page 39 The various wireless remote control have the following control buttons: Universal (HM-RC-4-2): 1 – On button (button pair 1) 2 – Off button (button pair 1) 3 – On button (button pair 2) 4 – Off button (button pair 2)
- Page 40 Alarm function (HM-RC-Sec4-2): 1 – External arming button (button pair 1) 2 – Internal arming button (button pair 1) 3 – Disarming button (single button) 4 – Light button (single „On/Off“ button) 1) This button switches over the taught-in device. Pressing it once switches the actuator „On“.
- Page 41 KeyMatic (HM-RC-Key4-2): 1 – Lock button (button pair 1) 2 – Unlock button (button pair 1) 3 – Open door button (single button) 4 – Light button (single „On/Off“ button) 1) This button switches over the taught-in device. Pressing it once switches the actuator „On“.
-
Page 42: General System Information On Homematic
General system information on HomeMatic This device is a part of the HomeMatic home control ® system and works with the bidirectional BidCoS wire- less protocol. All devices are delivered in a standard configuration. The functionality of the device can also be configured with a programming device and soft- ware. -
Page 43: Start-Up
Hereby eQ-3 Entwicklung GmbH, declares that this device conforms with the essential requirements and other relevant regulations of Directive 1999/5/EC. The full declaration of conformity is provided under www. HomeMatic.com. Start-up 6.1 Inserting and replacing batteries 6.1.1 Inserting batteries To start up the device, proceed as follows: •... -
Page 44: Replacing Batteries
• This will open the catch; you can then swing open the battery compartment cover. The cover will stay connected to the housing. • Place an LR03/AAA/micro battery into the battery compartment, using the po- larity markings to ensure the polarity is correct. •... -
Page 45: Behaviour After Replacing Batteries
Instructions for disposal: Used batteries should not be disposed of with regular domestic waste! Instead, take them to your local battery disposal point. 6.1.3 Behaviour after replacing batteries Once the battery has been inserted, the wireless remote control will first perform a self-test/restart (ap- prox. -
Page 46: Teaching In
6.2.1 Teaching directly in to HomeMatic devices If you would like to teach the wireless remote control in to one or more HomeMatic devices, you must put the devices to be linked into teach-in mode and select the required teach-in channel. - Page 47 Teaching in the universal wireless remote con- trol involves teaching in buttons 1 and 2 as well as 3 and 4 as pairs of buttons (BP 1 and BP 2). This means that when you press button 1 and button 2, this automatically teaches in the func- tions „On“...
- Page 48 • The wireless remote control will now be in confi- guration mode. The device LED will flash green to indicate this. (To exit configuration mode, briefly press the teach-in button again.) • To enter teach-in mode, press the wireless remote control control button in to which you wish to teach a function.
-
Page 49: Teaching In To A Homematic Central Control
During teach-in, please make sure you main- tain a distance of at least 50 cm between the devices. 6.2.2 Teaching in to a HomeMatic central control unit Your device can be conveniently • controlled, configured, •... - Page 50 For this purpose, it needs to be taught in to the Home- Matic central control unit first. New devices are taught in to the central control unit using the HomeMatic „We- bUI“ user interface. As soon as a component has been taught in to a central control unit, it can only be connected to other components via this unit.
- Page 51 • Within this teach-in time, you can also switch the HomeMatic wireless remote control to configura- tion mode by pressing its teach-in button briefly using a pointed object. • The wireless remote control will now be in confi- guration mode. The device LED will flash green to indicate this.
- Page 52 Please refer to the „WebUI“ operating manual for more details (you can find this in the „Downloads“ area of the web- site www.HomeMatic.com).
- Page 53 Wireless remote control Wireless remote control in configuration mode already taught in to cen- (slow green flashing) tral control unit and the- and red light if button is refore blocked for direct pressed teach-in (see „Teaching directly in to HomeMatic devices“ section).
-
Page 54: Operation
Operation After teach-in has been performed, several operator functions are available for use: Universal (HM-RC-4-2): Once you have taught the wireless remote control in to one or more receivers individually, you can control these easily using two pairs of buttons (BP 1 and BP 2). - Page 55 Alarm function (HM-RC-Sec4-2): Once you have taught-in the wireless remote control to your HomeMatic CCU, you can control the alarm functions easily using a button pair (BP 1) and two HM-RC-4-2_130816.pdf 1 20.08.2013 10:32:42 individual buttons (B 3 and B 4). The buttons in the pair represent a single unit for the device you wish to control using the wireless remote control.
- Page 56 Once you have taught the wireless remote control in to HM-RC-4-2_130816.pdf 1 20.08.2013 10:32:42 your HomeMatic wireless door lock actuator KeyMa- tic, you can control the actuator easily using a button pair (BP 1) and two individual buttons (B 3 and B 4).
-
Page 57: Resetting To The As-Delivered Condition
Resetting to the as-delivered condition You can reset the wireless remote control to its as-delivered condition. If you do this, you will lose all your settings. To reset the wireless remote control to its as-delivered condition, proceed as follows: • Press and hold the teach-in button for at least 5 se- conds. - Page 58 To cancel the reset process, press the teach-in button again briefly or wait for 20 seconds. In both cases, the slow red flashing and the reset process will stop. • To reset the wireless remote control, now press and hold the teach-in button for at least another 5 seconds.
-
Page 59: Errors And Information Indicated By The Device Led
cannot be reset as it is taught in to the central control unit. In this case, the wireless remote control has been blocked for manual resetting. To reset the wireless remote control, you need to use the „WebUI“ user interface. Errors and information indica- ted by the device LED 9.1 Flashing codes and error messages... - Page 60 1 x long, 2 The wireless Please contact x short red remote control your specialist flashes is defective dealer. 1 x long and Duty Cycle See Section 9.3 1 x short red „Duty cycle ex- flash ceeded“. Slow green Configuration Wait until the flashing mode (device...
- Page 61 LED flashing Stage before Device is waiting red slowly resetting to fac- for teach-in tory settings button to be pressed and held in order to carry out a reset, or for a short button press to cancel the pro- cess. Orange LED lights up If transmission...
-
Page 62: Command Not Confirmed
1 s lighting All actuators You can conti- up green have confirmed nue with ope- the (most re- ration. cent) bidirectio- nal command.. 2 s lighting At least one Please try again. up red actuator has not confirmed the (most recent) bidirectional command. -
Page 63: Duty Cycle Exceeded
1% of an hour (i.e. 36 seconds in an hour). Devices must cease trans- mission when they reach the 1% limit until this time restriction comes to an end. HomeMatic devices are designed and produced with 100% conformity to this regulation. -
Page 64: Maintenance And Cleaning
10 Maintenance and cleaning The product is maintenance-free besides possibly re- quiring a battery change. Maintenance or repairs are only to be done by trained professionals. Clean the product using a soft, clean, dry and lint-free cloth. To remote heavier contamination, make the cloth damp with lukewarm water. -
Page 65: Technical Data
11 Technical data Short name: HM-RC-4-2, HM-RC-Key4-2, HM-RC-Sec4-2 Wireless frequency: 868,3 MHz Wireless open air range: > 100 m Receiver class: SRD Class 2 Power supply: 1 x 1,5 V LR03/Micro/AAA Battery life: > 5 years (based on a usage rate of 10 times per... - Page 66 Instructions for disposal: Do not dispose off the device as part of household garbage! Electronic devices are to be disposed off in accordance with the guidelines concerning electrical and electronic devices via the local collecting point for old electronic devices. The CE sign is a free trading sign addressed exclusively to the authorities and does not include any warranty of any...
- Page 68 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.de...
