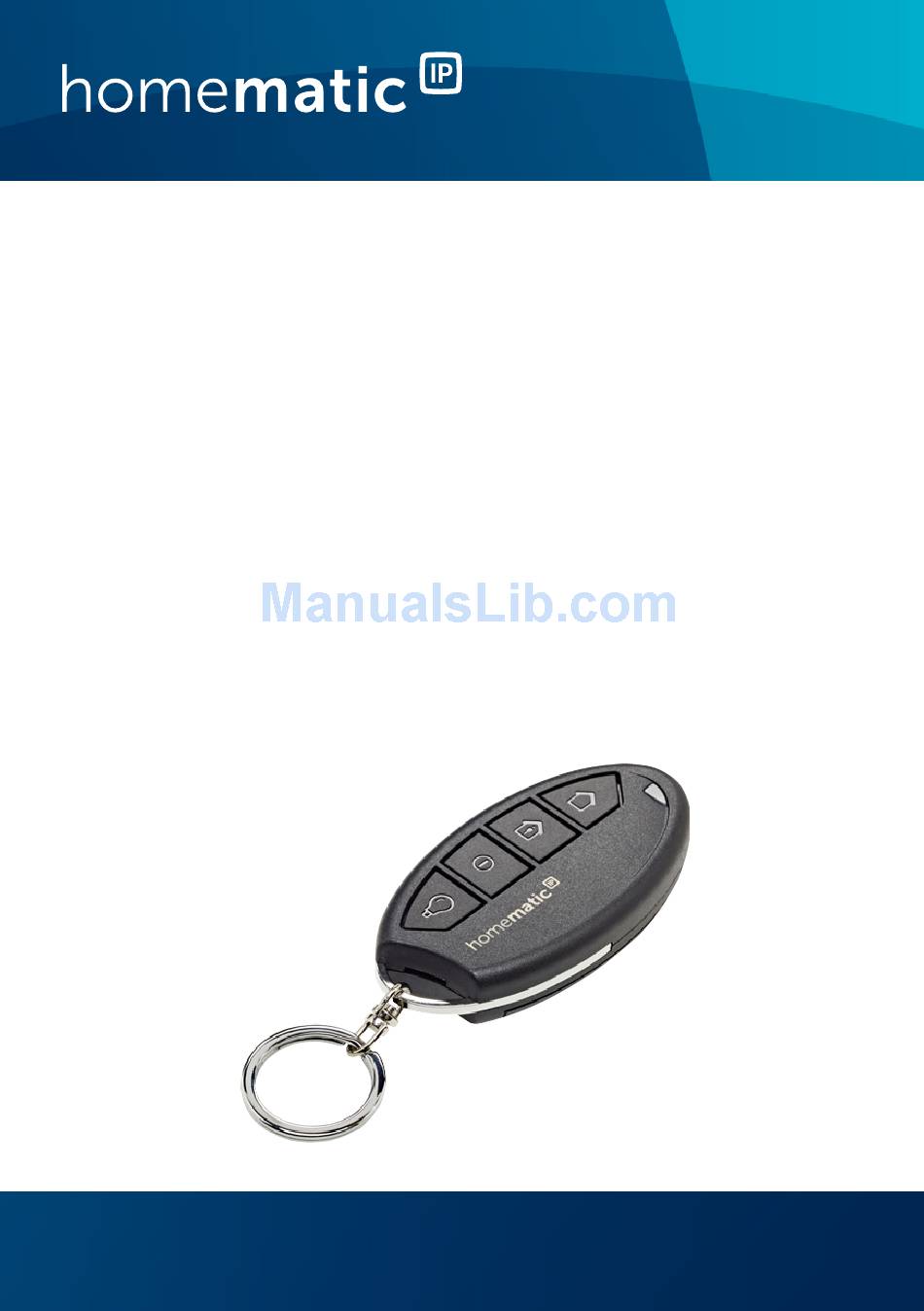

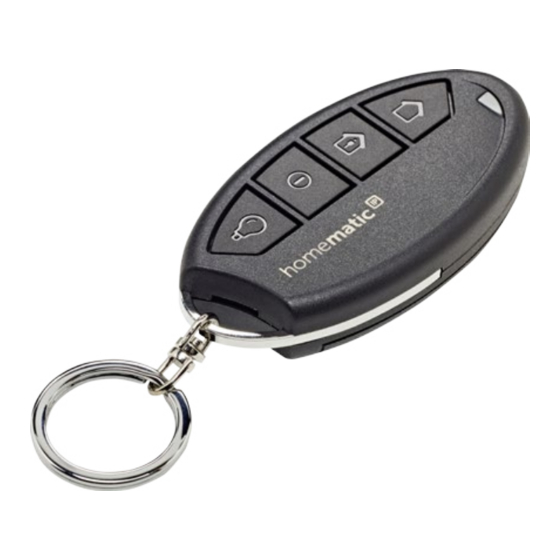

- Page 1 Bedienungsanleitung User manual Schlüsselbundfernbedienung – S. 2 Alarm Key Ring Remote Control – p. 24 alarm HmIP-KRCA...
- Page 2 Lieferumfang Anzahl Bezeichnung Homematic IP Schlüsselbundfernbedienung – Alarm Schlüsselring 1,5 V LR03/Micro/AAA Batterie Bedienungsanleitung Dokumentation © 2015 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.
-
Page 6: Table Of Contents
Inhaltsverzeichnis Hinweise zur Anleitung ........... 7 Gefahrenhinweise ............7 Funktion und Geräteübersicht ........9 Allgemeine Systeminformationen ......10 Inbetriebnahme ..............10 Bedienung ................ 12 Batterie wechseln ............13 Fehlerbehebung ............. 15 Schwache Batterie ...............15 Befehl nicht bestätigt ............15 Duty Cycle ................16 Fehlercodes und Blinkfolgen ..........17 Wiederherstellung der Werkseinstellungen ....19 10 Wartung und Reinigung .......... -
Page 7: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. - Page 8 Gefahrenhinweise Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, über- mäßiger Kälte und keinen mechanischen Belas- tungen aus. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen.
-
Page 9: Funktion Und Geräteübersicht
Funktion und Geräteübersicht Funktion und Geräteübersicht Mit der Homematic IP Schlüsselbundfernbedienung – Alarm können Sie über die vier Tasten andere Homema- tic IP Geräte und Alarmfunktionen innerhalb der Home- matic IP Sicherheitslösung individuell steuern. Sie können die Alarmfunktionen Ihrer gesamten Sicher- heitslösung auf Knopfdruck aktivieren oder deaktivieren... -
Page 10: Allgemeine Systeminformationen
Zentrale CCU2/CCU3 anlernen. Weitere Informationen zum Anlernen und zur Konfigura- tion über eine Zentrale entnehmen Sie bitte dem Homematic IP Anwenderhandbuch (zu finden im Downloadbereich unter www.eQ-3.de). Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere... - Page 11 Inbetriebnahme Homematic IP Geräte im System nutzen zu kön- nen. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points. Damit die Schlüsselbundfernbedienung in Ihr System in- tegriert werden und mit anderen Homematic IP Geräten kommunizieren kann, muss sie zunächst an den Home- matic IP Access Point angelernt werden.
-
Page 12: Bedienung
Vergeben Sie in der App einen Namen für das Ge- rät und ordnen Sie es einem Raum zu. Bedienung Nachdem Sie die Homematic IP Schlüsselbundfernbedie- nung an den Access Point angelernt haben, können Sie die Alarmfunktionen Ihrer Sicherheitslösung steuern so- wie Licht ein- und ausschalten. -
Page 13: Batterie Wechseln
Taste „Unscharf“ (D): Die Alarmfunktion wird deaktiviert. Taste „Licht“ (E): Schaltet individuell definierte Lichtquellen, z. B. in Verbin- dung mit der Homematic IP Schaltsteckdose, über einen kurzen Tastedruck ein und über einen langen Tastendruck aus. Batterie wechseln Wird das Batteriesymbol in der App bzw. eine leere Batte- rie am Gerät angezeigt (s. - Page 14 Batterie wechseln Sie den Batteriefachdeckel mit etwas Druck vom Gerät wegschieben (s. Abbildung 2). • Dadurch öffnet sich die Verrastung und der Bat- teriefachdeckel kann aufgeklappt werden (der Deckel bleibt dabei mit dem Gehäuse verbunden). • Legen Sie eine neue 1,5 V LR03/Micro/AAA Batte- rie polungsrichtig gemäß...
-
Page 15: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Schwache Batterie Wenn es der Spannungswert zulässt, ist die Schlüssel- bundfernbedienung auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Erholungszeit der Batterie wieder mehrfach gesen- det werden. Ist die Batteriespannung niedrig, wird dies in der Home- matic IP App und am Gerät über die LED (A) angezeigt (s. -
Page 16: Duty Cycle
Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % nor- menkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle in der Regel... -
Page 17: Fehlercodes Und Blinkfolgen
Fehlerbehebung betriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle-Limits wird bei Tas- tendruck durch einmal langes rotes Leuchten der Geräte- LED (A) angezeigt und kann sich durch temporär fehlen- de Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt. - Page 18 Fehlerbehebung Kurzes oranges Anlernmodus Geben Sie die Blinken (alle aktiv letzten vier Ziffern 10 s) (für 3 Minuten) der Geräte-Se- riennummer zur Bestätigung ein (s. „5 Inbetriebnahme“ auf Seite 10). Kurzes oranges Batterie leer Tauschen Sie die Leuchten (nach Batterie des Gerätes grüner oder ro- aus (s.
- Page 19 Fehlerbehebung 1x rotes und Scharfschalten Prüfen Sie die 2x oranges nicht möglich, Zustände der Blinken da sich ein Sensoren (vgl. „8.3 (7x Wieder- oder mehrere Scharfschalten holung nach Sensoren in nicht möglich“ auf kurzer Pause) einem unsiche- Seite 16). rer Zustand befinden 6x langes rotes Gerät defekt...
-
Page 20: Wiederherstellung Der Werkseinstellungen
Wiederherstellung der Werkseinstellungen Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Geräts können wie- derhergestellt werden. Dabei gehen alle Einstel- lungen verloren. Um die Werkseinstellungen der Schlüsselbundfernbedie- nung wiederherzustellen, gehen Sie wie folgt vor: • Öffnen Sie das rückseitige Batteriefach (G), indem Sie den Batteriefachdeckel mit etwas Druck vom Gerät wegschieben (s. -
Page 21: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Das Gerät ist für Sie bis auf einen eventuell erforder- lichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. -
Page 22: Technische Daten
Technische Daten Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homema- tic IP HmIP-KRCA der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eq-3.de Technische Daten Geräte-Kurzbezeichnung: HmIP-KRCA... - Page 23 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Page 24 Package contents Quantity Description Homematic IP Key Ring Remote Control – alarm Key ring 1.5 V LR03/micro/AAA battery Operating manual Documentation © 2015 eQ-3 AG, Germany All rights reserved. Translation from the original version in Ger- man. This manual may not be reproduced in any format, either in...
- Page 25 Table of contents Information about this manual........26 Hazard information ............26 Function and device overview ........28 General system information ........29 Start-up ................29 Operation ................. 31 Changing battery ............32 Troubleshooting .............33 Weak battery ................ 33 Command not confirmed ..........34 Duty cycle ................34 Error codes and flashing sequences ......
-
Page 26: Information About This Manual
Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP components. Keep the manual so you can refer to it at a later date if you need to. If you hand over the device to other persons for use, please hand over this manual as well. - Page 27 Hazard information The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other methods of heat radiation, excessive cold and mechanical loads. The device is not a toy; do not allow children to play with it.
-
Page 28: Function And Device Overview
Function and device overview Function and device overview With the Homematic IP Key Ring Remote Control - alarm you can use the four buttons to individually control oth- er Homematic IP devices or alarm functions within the Homematic IP Security Solution. -
Page 29: General System Information
General system information General system information This device is part of the Homematic IP smart home system and works with the Homematic IP protocol. All devices of the system can be configured comfort- ably and individually with the user interface of the Cen-... - Page 30 For further information, please refer to the oper- ating manual of the Access Point. To integrate the key ring remote control into your system and enable it to communicate with other Homematic IP devices, you must teach-in the device to your Homemat- ic IP Access Point first.
-
Page 31: Operation
In the app, give the device a name and allocate it to a room. Operation After teaching-in the Homematic IP Key Ring Remote Control to the Access Point you can comfortably control the alarm functions of your security solution and switch lights on and off. -
Page 32: Changing Battery
Switches individually defined lights with a brief button press on or with a long button press off (e.g. in connec- tion with the Homematic IP Pluggable Switch). Changing battery If the battery symbol is displayed via the app or an emp- ty battery is indicated on the device (see sec. - Page 33 Changing battery attached to the housing). • Insert a new 1.5 V LR03/micro/AAA battery into the battery compartment, making sure that it is the right way round (see figure 4). • Close the battery compartment by swinging the battery compartment cover back on. Push the cover towards the centre of the housing (apply- ing a little pressure) until it latches into place.
-
Page 34: Troubleshooting
If the battery voltage is too weak, this will be displayed in the Homematic IP app and directly on the device via the device LED (A) (see sec. „8.5 Error codes and flash- ing sequences“... -
Page 35: Duty Cycle
Troubleshooting Activation of alarm mode not possible When activating the alarm mode of your Homematic IP security components, you will be informed about the de- vice LED if activation was not possible due to a missing Internet connection or unsafe status of a sensor (see „8.5 Error codes and flashing sequences“... -
Page 36: Error Codes And Flashing Sequences
Troubleshooting the duty cycle is exceeded when pressing a button, this is indicated by one long red lighting of the device LED (A), and may manifest itself in the device temporarily work- ing incorrectly. The device starts working correctly again after a short period (max. - Page 37 Troubleshooting Short orange Teach-in mode Please enter the last flashing (every active four numbers of the 10 s) (for 3 minutes) device serial num- ber to confirm (see sec. „5 Start-up“ on page 29). 2x red and Activation of Re-establish the 1x orange alarm mode not Internet or cloud...
-
Page 38: Restore Factory Settings
Restore factory settings 6x long red Device Please see your app flashing defective for error message or contact your retailer. 1x orange Test display Once the test and 1 x green display has stopped, lighting (after you can continue. inserting bat- tery) Long and Update of device... -
Page 39: Maintenance And Cleaning
Maintenance and cleaning • This will open the catch and the battery compart- ment cover can be opened (the cover remains attached to the housing). • Remove one battery. • Insert the battery ensuring that the polarity is correct (see figure 4) while pressing and holding down the system button (G) for 4s with a pointed object (e.g. -
Page 40: General Information About Radio Operation
AG, Maiburger Str. 29, 26789 Leer/Germany hereby declares that the radio equipment type Home- matic IP HmIP-KRCA is in compliance with the Direc- tive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:... -
Page 41: Technical Specifications
Technical specifications Technical specifications Device short description: HmIP-KRCA Supply voltage: 1x 1.5 V LR03/micro/AAA Current consumption: 100 mA (max.) Battery life: 2 years (typ.) Degree of protection: IP20 Ambient temperature: -10 to +55 °C Dimensions (W x H x D):... - Page 42 Technical specifications Instructions for disposal Do not dispose of the device with regular domes- tic waste! Electronic equipment must be dis- posed of at local collection points for waste elec- tronic equipment in compliance with the Waste Electrical and Electronic Equipment Directive. Information about conformity The CE sign is a free trading sign addressed ex- clusively to the authorities and does not include...
