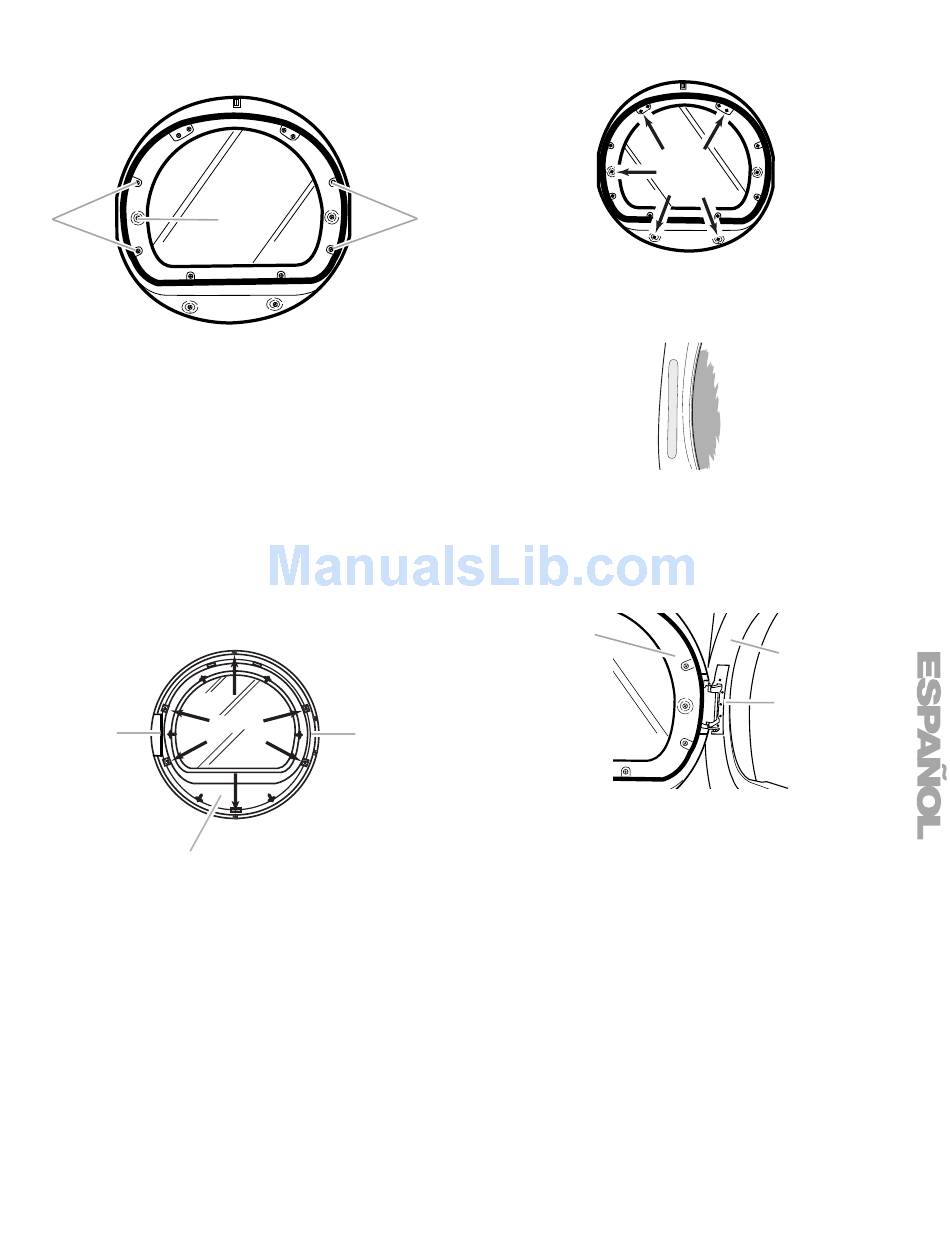

3. Mueva el tornillo del orificio grande al lado opuesto. Quite los
2 tornillos tapón y los tapones de plástico, e insértelos en los
orificios para tornillo originales en el lado opuesto.
A
A. Tornillos para bisagras
B. Tornillo para orificio grande
C. Tornillos tapón y tapones de plástico
4. Mueva la bisagra al otro lado y vuelva a acoplarla con los
4 tornillos que quitó en el paso 3. Asegúrese de que las
espigas de colocación se alineen en los orificios y atornille
primero 2 tornillos superiores en su lugar, para ayudar a que
las espigas de colocación se ubiquen en el lugar adecuado.
5. Ponga a un lado el conjunto interno de la puerta.
Inversión de la manija de la puerta
1. Coloque el conjunto externo de la puerta boca abajo en la
zona de trabajo.
2. Quite los 6 tornillos que sujetan la puerta intermedia al
conjunto externo de la puerta. Quite la puerta intermedia y
ponga el protector de la bisagra a un lado. Saque la tapa del
orificio de la bisagra.
B
A
A. Puerta intermedia
B. Protector de la bisagra
C. Tapa del orificio de la bisagra
3. Gire el conjunto de la ventana 180º y vuelva a fijar la puerta
intermedia y el protector de la bisagra con los 6 tornillos que
se quitaron en el paso 2.
Reinstalación de la puerta
1. Coloque el conjunto interno de la puerta en el conjunto
externo de la puerta. Para que encaje correctamente, el
borde del conjunto interno de la puerta queda
completamente dentro del borde del ensamblaje externo de
la puerta.
B
C
2. Vuelva a colocar los ensamblajes interior y exterior de la
puerta con los 5 tornillos.
C
3. Saque la etiqueta que está del lado opuesto de la puerta y
deséchela. Busque la etiqueta provista con el Manual de uso
y cuidado, y aplíquela sobre los orificios de bisagra
originales.
4. Alinee la puerta colocando las lengüetas de ubicación en la
bisagra con los orificios de ubicación en el panel frontal de la
secadora. Inserte y ajuste el tornillo de la bisagra. La puerta
colgará en su lugar mientras usted inserta y ajusta los
4 tornillos restantes.
NOTA: Es posible que necesite dos o más personas para
volver a colocar la puerta de la secadora.
A
A. Puerta de la secadora
B. Panel frontal de la secadora
C. Inserte primero este tornillo de la bisagra.
5. Cierre la puerta y revise si cierra con firmeza.
6. Revise si hay huellas digitales en el vidrio. Limpie el vidrio si
fuera necesario.
B
C
39
