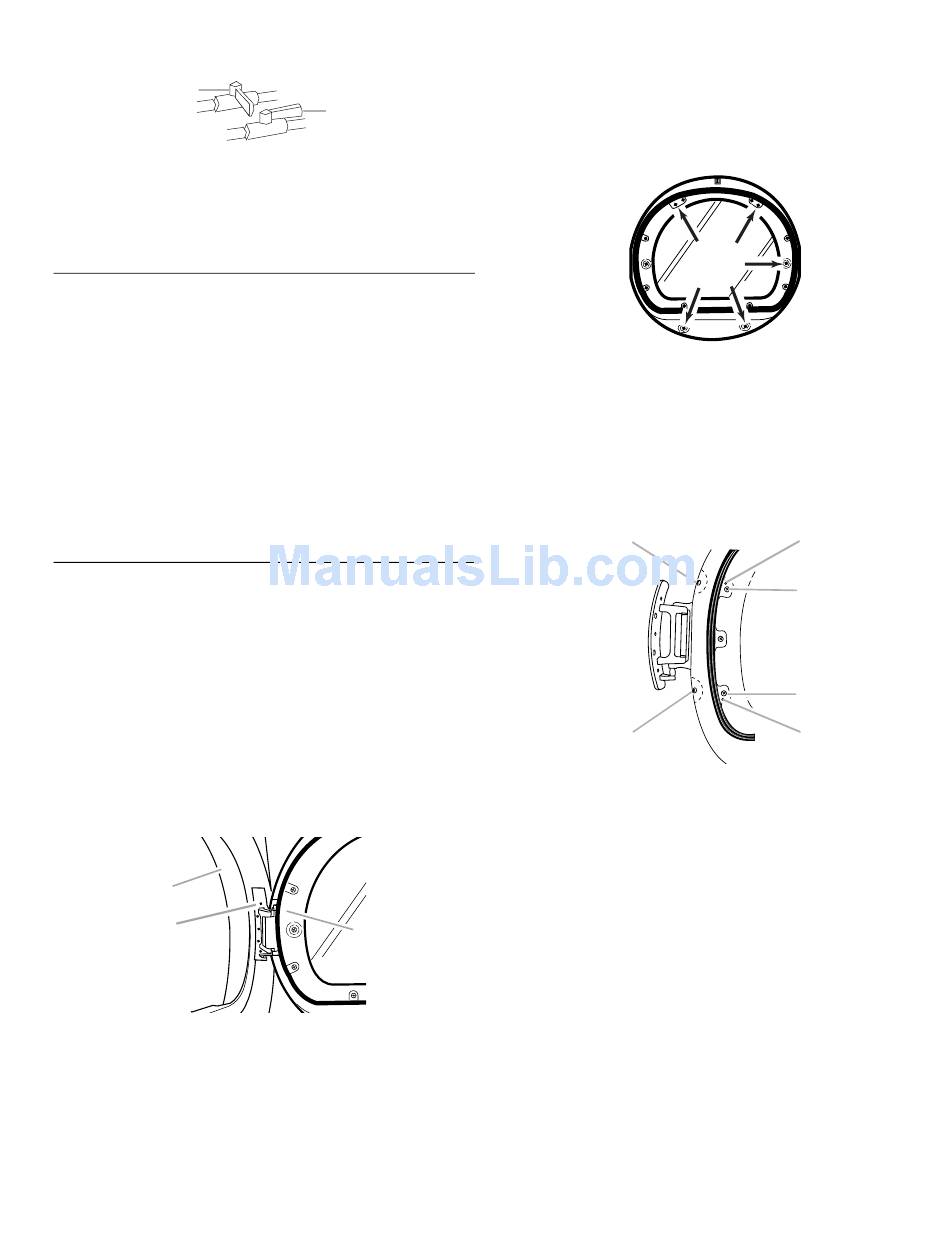

3. Abra la válvula de cierre en la línea de suministro. La válvula
está abierta cuando la manija está paralela al tubo de gas.
A
A. Válvula cerrada
B. Válvula abierta
4. Pruebe todas las conexiones aplicando con un cepillo una
solución aprobada para detección de fugas que no sea
corrosiva. Se observarán burbujas si hay fuga. Tape cualquier
fuga que encuentre.
Conexión del ducto de escape
1. Usando una abrazadera de 4" (10,2 cm), conecte el ducto de
escape a la salida de aire de la secadora. Si se conecta a un
ducto de escape existente, asegúrese de que el mismo esté
limpio. El ducto de escape de la secadora debe encajar sobre
la salida de aire de la secadora y dentro de la capota de
ventilación. Cerciórese de que el ducto de escape esté
asegurado a la capota de ventilación con una abrazadera de
4" (10,2 cm).
2. Mueva la secadora a su posición final. No aplaste ni retuerza
el ducto de escape.
3. (En modelos a gas) Asegúrese de que no hayan torceduras
en la línea de gas flexible.
4. Una vez que la conexión del ducto de escape esté lista, quite
los esquinales y el cartón.
Inversión del cierre de la puerta
Si lo desea, puede cambiar la dirección del cierre de la puerta del
lado derecho al lado izquierdo.
NOTA: Para facilitar la instalación, tal vez necesite la ayuda
de 2 o más personas para quitar la puerta de la secadora y
volverla a colocar.
Desmontaje de la puerta
1. Coloque una toalla o un paño suave encima de la secadora o
del espacio en donde va a trabajar para proteger la
superficie.
2. Abra la puerta de la secadora. Quite los 5 tornillos que
sujetan la bisagra de la puerta en el panel frontal de la
secadora.
A
C
A. Panel frontal de la secadora
B. Puerta de la secadora
C. Tornillos
38
3. Quite la puerta.
4. Coloque la puerta de la secadora en una superficie plana y
B
5. Levante el conjunto interno de la puerta para separarlo del
Inversión de la bisagra
1. Coloque la puerta interna, con la cabeza del tornillo hacia
2. Quite los 4 tornillos que sostienen la bisagra con la puerta y
B
protegida con el conjunto interno de la puerta boca arriba.
Quite los 5 tornillos para separar el conjunto externo de la
puerta del conjunto interno de la puerta, tal como se indica a
continuación. Vea la ilustración. Es importante que quite sólo
los 5 tornillos indicados.
conjunto externo de la puerta. Ponga el conjunto externo de
la puerta a un lado.
arriba, en la zona de trabajo.
quite la bisagra.
A
A
A. Tornillo del lado de la bisagra
B. Espigas de colocación en la bisagra
C. Tornillo del lado superior
B
C
C
B
