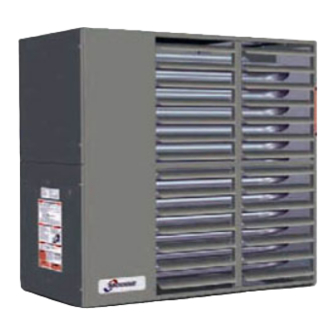

Modine Manufacturing PTS Installation And Service Manual

Modine Manufacturing PTS Installation And Service Manual

Pts/bts series separated combustion gas-fired unit heaters
Hide thumbs Also See for PTS:
Table of Contents

Advertisement

Available languages

Available languages

WARNING
1. Improper installation, adjustment, alteration,
service or maintenance can cause property
damage, injury or death, and could cause
exposure to substances which have been
determined by various state agencies to
cause cancer, birth defects or other
reproductive harm. read the installation,
operating and maintenance instructions
thoroughly before installing or servicing
this equipment.
2. do not locate AnY gas-fired units in areas
where chlorinated, halogenated, or acid
vapors are present in the atmosphere.
These substances can cause premature
heat exchanger failure due to corrosion,
which can cause property damage, serious
injury, or death.
FOR YOUR SAFETY
WHAT To do If You smell gAs:
1. open windows.
2. do not try to light any appliance.
3. do not touch any electrical switch; do
not use any phone in your building.
4. extinguish any open flame.
5. Immediately call your gas supplier from
a neighbor's phone. follow the gas
supplier's instructions. If you can not
reach your gas supplier, call your fire
department.
PLEASE BE SURE TO LEAVE IT WITH THE OWNER WHEN YOU LEAVE THE JOB.
InsTAllATIon And servICe mAnuAl
separated combustion gas-fired unit heaters
Inspection on Arrival
1. Inspect unit upon arrival. In case of damage, report it
2. Check rating plate on unit to verify that power supply meets
3. Inspect unit upon arrival for conformance with description of
Table of Contents
Inspection on Arrival . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Special Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
SI (Metric) Conversion Factors . . . . . . . . . . . . . . . . . . . . . . . . 3
Before You Begin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Unit Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Start-Up Procedure/Operation . . . . . . . . . . . . . . . . . . . . . . . . 18
Unit Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Performance Data - General . . . . . . . . . . . . . . . . . . . . . . . . . 20
Performance Data - Downturn Hoods . . . . . . . . . . . . . . . . . . 21
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-23
Service/Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Serial/Model Number/Replacement Parts . . . . . . . . . . . . . . . 25
Commercial Warranty. . . . . . . . . . . . . . . . . . . . . . . . Back Cover
THIS MANUAL IS THE PROPERTY OF THE OWNER.
model PTs and BTs
All models approved for use in California by the CEC, in New
York city by the MEA division, and in Massachusetts. Unit heater
is certified for non-residential applications.
FOR YOUR SAFETY
The use and storage of gasoline or other
flammable vapors and liquids in open containers
in the vicinity of this appliance is hazardous.
ImpORTANT
The use of this manual is specifically intended
for a qualified installation and service agency.
All installation and service of these units
must be performed by a qualified installation
and service agency.
immediately to transportation company and your local
Modine sales representative.
available electric power at the point of installation.
product ordered (including specifications where applicable).
Combustible Material and Service Clearances . . . . . . . . . . 4
Unit Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Venting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gas Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Electrical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Installation with Ductwork. . . . . . . . . . . . . . . . . . . . . . . . . . 13
Requirements/Adjustments and Data for Blower Units. . 13-17
6-561
5H080106A
June, 2008

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PTS and is the answer not in the manual?

Questions and answers

Summary of Contents for Modine Manufacturing PTS

  • Page 1 June, 2008 InsTAllATIon And servICe mAnuAl separated combustion gas-fired unit heaters model PTs and BTs All models approved for use in California by the CEC, in New York city by the MEA division, and in Massachusetts. Unit heater is certified for non-residential applications.
  • Page 2: Special Precautions

    sPeCIAl PreCAuTIons WARNING sPeCIAl PreCAuTIons 12. When servicing or repairing this equipment, use only THe InsTAllATIon And mAInTenAnCe InsTruCTIons In factory-approved service replacement parts. A complete THIs mAnuAl musT Be folloWed To ProvIde sAfe, replacements parts list may be obtained by contacting effICIenT And TrouBle-free oPerATIon.
  • Page 3: Before You Begin

    sPeCIAl PreCAuTIons / sI (meTrIC) ConversIon fACTors Before You BegIn CAUTION CAUTION 16. Purging of air from gas supply line should be performed as described in ANSI Z223.1 - latest edition “National Fuel 1. All literature shipped with this unit should be kept for future Gas Code”, or in Canada in CSA-B149 codes.
  • Page 4: Unit Location

    unIT loCATIon unIT loCATIon figure 4.1 - Combustible material and service Clearances DANGER Appliances must not be installed where they may be exposed to a potentially explosive or flammable atmosphere. CAUTION 1. Clearances to combustible materials are critical. Be sure to follow all listed requirements.
  • Page 5: Unit Mounting

    One kit consists of two drilled 3/4” IPS pipe caps and two 3/8 - 13 x 1-3/4” capscrews to facilitate threaded pipe suspension. Two kits would be required for PTS units and 3 kits for BTS units. 6-561...
  • Page 6: Venting

    (such as material distortion or discoloration). A9. Avoid venting through unheated space when possible. Model PTS/BTS unit heaters must be vented with the proper When venting does pass through an unheated space or if passageway as described in these instructions to convey flue...
  • Page 7 InsTAllATIon - venTIng A10. When the vent passes through a combustible INTERIOR A14. Do NOT vent this appliance into a masonry chimney. wall or floor, a metal thimble 4" greater than the vent A15. Do NOT use dampers or other devices in the vent or diameter is necessary.
  • Page 8 InsTAllATIon - venTIng section B - vertical 2-Pipe vent system Table 8.1 - minimum Height from roof to lowest discharge opening Installation B1. This section applies to vertically vented 2-pipe (one rise X (in) roof Pitch min Height H (ft) ➀ combustion air inlet pipe and one vent pipe) vent systems Flat to 6/12 1.00...
  • Page 9 InsTAllATIon - venTIng figure .1 - exhaust vent Construction Through for Horizontally vented units (refer to figure .3): Combustible Walls and support Bracket ➀ Concentric adapter assembly (same for horizontal and vertical kits) FIBER GLASS METAL INSULATION ➁ Special vent termination cap (part #5H75150B1) SLEEVE MIN.
  • Page 10 InsTAllATIon - venTIng for vertical Concentric vent Kits D7. Determine the length of the vent pipe and combustion air (refer to figure .2): pipe that must be attached to the vent outlet and combustion air inlet (on the concentric side) of the adapter •...
  • Page 11: Gas Connections

    InsTAllATIon - gAs ConneCTIons gAs ConneCTIons figure 11.1 - recommended sediment Trap/manual shut-off valve Installation - side or Bottom gas WARNING Connection ➀ SUPPLY LINE 1. All field gas piping must be pressure/leak tested prior to operation. Never use an open flame. Use a soap solution GROUND MANUAL JOINT...
  • Page 12: Electrical Connections

    Refer to the wiring diagram for the terminal location of all low voltage wiring. Table 12.1 - Propeller unit model PTs operating electrical data ➀ Model PTS Sizes Supply...
  • Page 13 3. If ductwork is connected to the rear of the unit use Modine supplied by Modine, the design engineer or installing contractor blower enclosure kit or if using field designed enclosure...
  • Page 14 InsTAllATIon To Install Blower Adjustments 1. Remove and discard the motor tie down strap and the Following electrical connections, check blower rotation to assure shipping block beneath the motor adjustment screw (not used blow-through heating. If necessary interchange wiring to reverse on all models.) blower rotation.
  • Page 15 BloWer PerformAnCe dATA - model BTs Table 15.1 - Power Code description - Blower model BTs ➀ BTS150 BTS175 BTS200 BTS250 BTS300 BTS350 BTS400 Power Code Voltage Phase HP Drive Drive Drive Drive Drive Drive Drive 1 1/2 1 1/2 115/230 1 1/2 1 1/2...
  • Page 16 BloWer PerformAnCe dATA - model BTs Table 16.1 - Blower model BTs 150-250 (40-55°f temp rise for 250 size unit) ➀ ➁ ➂ External Static Pressure (“W.C.) Model Size ATr Cfm RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns 28 246 2222...
  • Page 17 BloWer PerformAnCe dATA - model BTs Table 1.1 - Blower model BTs 250-400 (60-0°f temp rise for 250 size unit) ➀ ➁ ➂ External Static Pressure (“W.C.) Model Size ATr Cfm RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns RPM Drive Turns 3086 1-1/2 1-1/2...
  • Page 18: Main Burner Adjustment

    InsTAllATIon - oPerATIon oPerATIon 11. Check the thermostat, ignition control, gas valve, and supply fan blower motor for electrical operation. If these do not Prior to operation function, recheck the wiring diagram. ImpORTANT 12. Check the blower wheel for proper direction of rotation when compared to the air flow direction arrow on the blower housing (if applicable).
  • Page 19: Control Operating Sequence

    ConTrol oPerATIng seQuenCe / unIT ComPonenTs ConTrol oPerATIng seQuenCe Upon a call for heat from the thermostat, power is supplied to not already started it will start shortly. If a flame is not sensed the power exhauster motor. The unit will go through a purge within 7 seconds for any reason the main valve will close and period and then the direct spark igniter will be energized.
  • Page 20 ➂ All motors used are produced, rated and tested by reputable manufacturers in accordance with NEMA standards and carry the standard warranty of both the motor manufacturer and Modine. All motors are totally enclosed and all single phase motors have built-in thermal overload protection.
  • Page 21 Hoods 30° HOOD 60° HOOD 90° HOOD figure 21.2 - 30° and 60° Throw/floor Coverage 30 DOWNTURN 60 DOWNTURN Table 21.2 - deflector Hood general Performance data - model PTs MOUNTING HEIGHT 30° Hood 60° Hood 90° Hood Temp Mounting...
  • Page 22 T-STAT CONNECTION ELECTRICAL CONNECTION D OPENING MOTOR CORD STRAIN RELIEF M (APPROX) Q (MIN DIST TO WALL) Table 22.1 - dimensions (inches) - PTs ➀ Models PTS150 PTS175 PTS200 PTS250 PTS300 PTS350 PTS400 35.53 42.53 42.53 42.53 42.53 42.53 42.53 23.06...
  • Page 23 dImensIonAl dATA - model BTs Blower units - model BTs figure 23.1 - dimensional drawings BLOWER ENCLOSURE 6 MOUNTING (OPTIONAL) HOLES 4 7/8" FILTER RACK 7/8" (OPTIONAL) POWER VENTER ADJUSTABLE VENT PIPE LOUVERS CONNECTION COMBUSTION AIR INLET ACCESS PANEL O x P OPENING CONNECTION T-STAT CONNECTION...
  • Page 24: General Maintenance

    servICe / mAInTenAnCe / TrouBlesHooTIng 1. Service air moving components annually. WARNING a. Check fan for fit on motor shaft and for damage to blades. 2. Keep unit free from dust, dirt, grease, and foreign matter, When servicing or repairing of this equipment, use only paying particular attention to: factory-approved service replacement parts.
  • Page 25: Replacement Parts

    & model numBer / rePlACemenT PArTs model number designations serial number designations (Remove access cover to locate) (Remove access cover to locate) PTs 200 A s 01 11 01 01 00 1 0 01 05 1000 motor vendor seQuenCe Control Code Type...
  • Page 26 THIs PAge InTenTIonAllY lefT BlAnK 6-561...
  • Page 27 THIs PAge InTenTIonAllY lefT BlAnK 6-561...
  • Page 28: Commercial Warranty

    Burners High Intensity Infrared Units sheet metal Parts All Products As Modine Manufacturing Company has a continuous product improvement program, it reserves the right to change design and specifications without notice. Commercial Products group Modine Manufacturing Company 1500 DeKoven Avenue Racine, WI 53403 Phone: 1.800.828.4328 (HEAT)
