Grandstream Networks, Inc.

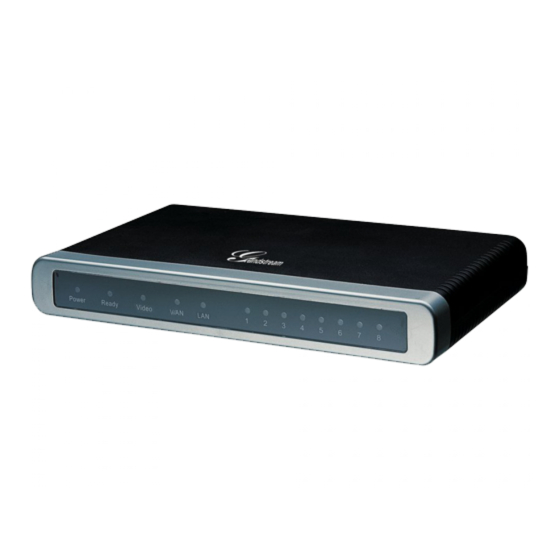

Analog IP Gateway GXW410x
4 or 8 FXO Ports w/Video Surveillance


GXW410x User Manual
www.grandstream.com
Firmware Version 1.3.1.6
support@grandstream.com

Advertisement

Table of Contents
loading

Related Manuals for Grandstream Networks GXW410

Summary of Contents for Grandstream Networks GXW410

  • Page 1 Grandstream Networks, Inc. Analog IP Gateway GXW410x 4 or 8 FXO Ports w/Video Surveillance       GXW410x User Manual www.grandstream.com Firmware Version 1.3.1.6 support@grandstream.com...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS GXW410X USER MANUAL WELCOME ..............................5 Gateway GXW410x Overview..........................5 Safety Compliances..............................5 Warranty.................................5 PACKAGING ..............................6    GXW410  ............................6 ONNECTING APPLICATION DESCRIPTION........................8 Functional Diagram of IP­PBX & GXW410x......................8 GXW400x & GXW410x Scenario/Toll­ Free Calling Between Locations.............9 FXS and FXO Gateway Configuration Example....................10 FEATURES...............................10  F  O .............................10 OFTWARE EATURES VERVIEW  S .............................11 ARDWARE PECIFICATION CONFIGURATION GUIDE........................13    W  B ..........................13 ONFIGURATION WITH ROWSER Accessing the Web Configuration Menu.......................13 End­user Configuration............................13  U  S ............................17 DVANCED ETTINGS Advanced User Configuration ..........................17...
  • Page 3 TABLE OF FIGURES GXW410X USER MANUAL FIGURE 1:  DIAGRAM OF GXW410X BACK PANEL................6 FIGURE 2:  DIAGRAM OF GXW410X DISPLAY PANEL................7 FIGURE 7:  SCREEN­SHOT OF VIDEO SURVEILLANCE* ..............30 APPLICATION ONE:  GXW CONNECTED WITH AN IP­PBX OR SIP SERVER........34 APPLICATION TWO:  GXW TO EXTEND A TRADITIONAL PBX SCENARIO........34 APPLICATION THREE:  GXW CONNECTED WITH AN IP­PBX OR SIP SERVER AND VIDEO  SURVEILLANCE............................35 APPLICATION FOUR:  USING A GXW FOR PURE IP­ IP COMMUNICATION CONFIGURATION..36 INDEX OF TABLES GXW410X USER MANUAL TABLE 1:  DEFINITIONS OF THE GXW CONNECTORS................6 TABLE 2:  DEFINITIONS OF THE GXW DISPLAY PANEL...............7 TABLE 4:  HARDWARE SPECIFICATION OF GXW410X ..............11 TABLE 3:  GXW410X SOFTWARE FEATURES..................12 TABLE 6:  WEB LOG­IN DEFINITIONS (BASIC SETTINGS PAGE)............14 TABLE 7:  STATUS PAGE DEFINITIONS....................15 TABLE 8:  ADVANCED CONFIGURATION PAGE DEFINITIONS............17 TABLE 9:  FXO LINES CONFIGURATION DEFINITIONS...............20 TABLE 10: FXO LINE TEST TAB DEFINITIONS..................23 TABLE 11:  CHANNELS PAGE DEFINITIONS..................24 TABLE 12:  CHANNELS PAGE DEFINITIONS..................26 TABLE 13:  PROFILE PAGE DEFINITIONS....................26   GXW410x User Manual www.grandstream.com Firmware Version 1.3.1.6 support@grandstream.com www.InternetVoipPhone.co.uk | sales@internetvoipphone.co.uk | 0800 088 4846...

  • Page 4: Gxw410X User Manual

    GUI INTERFACES GXW410X USER MANUAL http://www.grandstream.com/support/gxw_series/gxw410x/documents/gxw410x_gui.zip 1. S    A  S  C  P   CREENSHOT DVANCED ETTINGS ONFIGURATION 2. S    B  S  C  P CREENSHOT ASIC ETTINGS ONFIGURATION 3. S    C  C  P CREENSHOT HANNELS ONFIGURATION 4. S    FXO L  C  P...

  • Page 5: Welcome

    The   GXW410x   is   compliant   with   various   safety   standards   including   FCC/CE.   Its   power   adapter   is  compliant with UL standard.   Warning:  use only the power adapter included in the GXW410x package.  Using an alternative power adapter may permanently damage the unit. ARRANTY Grandstream   has   a   reseller   agreement   with   our   reseller   customer.       End­users   should   contact  the  company from whom you purchased the product for replacement, repair or refund. If you purchased the product directly from Grandstream, contact your Grandstream Sales and Service  Representative for a RMA (Return Materials Authorization) number.   Grandstream reserves the right to ...

  • Page 6: Packaging

    Reproduction or transmittal of the entire or any part, in any form or by any means, electronic or print, for   any purpose without the express written permission of Grandstream Networks, Inc. is not permitted.   PACKAGING Unpack and check all accessories.  Equipment included in the package:  1) One GXW410x Unit  2) One universal power adapter 3) One Ethernet cable    GXW410   ONNECTING  1:  D    GXW410  B  P IGURE IAGRAM ANEL  1:  D      GXW C ABLE EFINITIONS ONNECTORS LAN (or PC) Connect   your   PC   to   this   port.   It   will   then   be   assigned   an   IP   address   from   your ...

  • Page 7: Figure 2:  Diagram Of Gxw410 X Display Panel

     2:  D    GXW410  D  P IGURE IAGRAM ISPLAY ANEL  2:  D      GXW D  P ABLE EFINITIONS ISPLAY ANEL Power LED Indicates Power.  Remains ON when Power is connected and unit is turned ON. Ready LED Remains ON after boot­up. LAN LED Indicates LAN (or WAN) port activity PC LED Indicates PC (or LAN) port activity Video LED Remains  solid green  on boot­up. If Video IN terminal is connected, indicates  video activity. LEDs 1 ­ 8 Indicate status of the respective FXO Ports on the back panel Busy ­ ON  Available ­ OFF NOTE:  All LEDs display green when ON.  The Ready light will only be ON when the network interface is  ready and the Web User Interface is accessible.  During a firmware upgrade or configuration download the following LED pattern will be observed: Power, Ready, Video and WAN LEDs will be ON. The FXO port LED will keep flashing during download  and   then   stay   OFF   while   the   new   files   are   written.   The   entire   process   may   take   between   20   to   30 ...

  • Page 8: Application Description

    There are 2 ways to configure GXW410x when using it with a SIP Server:  1. With SIP accounts configured on Channels page.  In this case, the GXW410x gateway acts as  an endpoint requesting registration from the SIP Server. Under the Channels page you will need  to fill in the information like SIP User ID, Password, etc. Now, when calls are made from an IP  phone, the call will be routed to the SIP Server which will forward it to one of the SIP accounts on  the GXW410x, which will then forward it to the PSTN line.  2. Without SIP accounts.   In this case, you simply have to configure the SIP Server to perform  forwarding of the SIP INVITE message with the FXO destination number to the gateway’s IP  Address. The GXW410x gateway will receive the digits and immediately forward them on the  FXO lines to the destination PSTN. Most of the configuration on the Gateway for this case will  remain default, except Stage Method needs to be set to 1, and SIP Server IP Address/DNS name  has to be filled.  D    IP­PBX & GXW410 UNCTIONAL IAGRAM Anywhere in the world IPPBX or Server 4 or 8 Lines Ports PSTN PSTN IP/WA IP/LAN Cloud Cloud...

  • Page 9: Gxw400X & Gxw410X Scenario/Toll­ Free Calling Between Locations

    B. FXS Gateway with GXW410x [No SIP Server required] Alternatively, the GXW410x gateway can be used without a SIP Server. It can be used in conjunction with  an FXS Gateway (Ex. GXW400x) and calls can still be originated  from the IP network and terminated on  the PSTN network and vice versa.   All you need to make sure is that both gateways are able to locate  each other (i.e. they should be on the same LAN or have public IP addresses). GXW400  & GXW410  S ­ F  C  B  L CENARIO ALLING ETWEEN OCATIONS Branch A - Boston, MA 4 employees FX0  Lines Internet Internet PSTN PSTN Cloud Cloud Cloud Cloud GXW-410x GXW-400x Branch B – Denver, CO 4 employees If you setup resembles the one in this diagram, you need to configure the SIP Server field to be the IP  ...

  • Page 10: Fxs And Fxo Gateway Configuration Example

    FXS   FXO G  C  E ATEWAY ONFIGURATION XAMPLE GXW400  G GXW410  G ATEWAY ATEWAY Profile 1 Advanced Settings  STUN Server ­ Blank SIP Server ­ Set it to IP Address of  Use Random Port ­ No GXW410x SIP Registration ­ No Outgoing Call without Registration ­ Yes NAT traversal – No Advanced Settings FXO lines STUN Server ­ Blank Wait for Dial Tone ­ Y or N (whichever works for your  PSTN Service Provider) Stage Method ­ 1 Unconditional Call Forward to VOIP:  ch1­8:444; @ch1­8:p1; ch1­8:5060++; Channels 1­8  5060  Profile 1 Local SIP Listen port (For VOIP to PSTN calls) ­ 5060++ Profile 1 SIP Server ­ Set it to IP Address of GXW400x SIP Registration ­ No NAT traversal ­ No For more information regarding this setup, email Grandstream technical support at support@grandstream.com  or visit our User and Developer forum at forums.grandstream.com  www.InternetVoipPhone.co.uk | sales@internetvoipphone.co.uk | 0800 088 4846...

  • Page 11: Features

    Multiple SIP accounts, multiple SIP profiles (choice of 3 profiles per account) • Supports Audio Codecs:  G711U/A, G723, G729A/B and GSM • Supports Video Codecs:  H.264 • G.168 – echo cancellation • Flexible DTMF transmission: In Audio, RFC2833, SIP Info or any combination of the 3  • Selectable, multiple LBR coders per channel   • T.38 compliant  S ARDWARE PECIFICATION  4:  H  S    GXW410   ABLE ARDWARE PECIFICATION LAN interface 2xRJ45 10/100Mbps 8 LEDs  (GREEN) Universal Switching Input: 100­240V AC, 50/60Hz, 0.5A Max Power Adapter Output: 12V DC, 1.25A UL certified  Dimension 225mm (L) x 172mm (W) x 42mm (H) Weight 0.29 lbs (3.5 oz) Temperature 32~104 F  0~40 C Humidity 10% ­ 90% (non­condensing)

  • Page 12: Table 3:  Gxw410X Software Features

     3:  GXW410  S  F ABLE OFTWARE EATURES GXW410x FX0 Analog Gateway Series IP settings GXW4104:  4 ports; 4 SIP accounts w/ choice of 3 SIP Server profiles GXW4108:  8 ports; 8 SIP accounts w/ choice of 3 SIP Server profiles Round­robin port scheduling to ensure available lines to access PSTN networks Telephone Interface FXO, RJ11 Network Interface Two (2) 10/100 Mbps, RJ45 LED Indicators Power, Video, and Line LEDs On/Off Switch Voice over Packet  G.168 compliant Echo Cancellation, Dynamic Jitter Buffer,  Capabilities Modem detection & auto­switch to G.711 Voice Compression G.711U, G711A, G.723, G.729A/B, GSM Video Surveillance Real­time H.264 base CIF resolution DHCP Server/Client Switch Mode and PPPoE Fax over IP T.38 compliant Group 3 Fax Relay up to 14.4kpbs and auto­switch to G.711 for Fax  Pass­through Diffserve, TOS, 802.1 P/Q VLAN tagging IP Transport RTP/RTCP and RTSP  PSTN Signaling FXO Loop start, Current Disconnect. DTMF Method Flexible DTMF transmission method,  User interface of In­audio, RFC2833, and SIP Info IP Signaling SIP (RFC 3261)

  • Page 13: Configuration Guide

    UIDE    W  B ONFIGURATION WITH ROWSER The GXW410x gateways have an embedded Web server that will allow a user to configure the IP phone  through any web browser.   Examples of GUI interfaces can be downloaded @  http://www.grandstream.com/support/gxw_series/gxw410x/documents/gxw410x_gui.zip    W  C  M CCESSING ONFIGURATION Navigate your browser to: http://www.grandstream.com/DOWNLOAD/IPQuery/IPQuery.zip 2. Run the Grandstream IPQuery tool, that you just downloaded. 3. Click on    button in order to begin device detection 4. The detected devices will appear in the Output field ­  C USER ONFIGURATION When the Web Configuration Menu is accessed, the GXW410x will respond with a login screen.  There  are two default passwords for the login page:  User Level: Password: Web pages allowed: End­user Level Only Status and Basic Settings Administrator Level admin All pages can be browsed. www.InternetVoipPhone.co.uk | sales@internetvoipphone.co.uk | 0800 088 4846...

  • Page 14: Table 6:  Web Log­in Definitions (Basic Settings Page)

    Server 1 (primary), DNS Server 2 (secondary) fields.  DHCP hostname This option specifies the name of the client. This field is optional but may be required by  some Internet Service Providers. Default is blank. DHCP domain This option specifies the domain name that client should use when resolving hostnames  via the Domain Name System. Default is blank. DHCP vendor class ID Used   by   clients   and   servers   to   exchange   vendor­specific   information.     Default   is  Grandstream GXW410x. PPPoE account ID PPPoE user name.  Necessary if ISP requires you to use a PPPoE (Point to Point Protocol  over Ethernet) connection.  PPPoE password PPPoE account password. PPPoE Service Name This field is optional. If your ISP uses a service name for the PPPoE connection, enter the  service name here.  Default is blank. Preferred  DNS server This field will let the user enter a preferred DNS server to be used instead of the one ...

  • Page 15: Table 7:  Status Page Definitions

    Daylight Savings Time This parameter controls whether the displayed time will be daylight savings time or not. If  set to “Yes” and the Optional Rule is empty, then the displayed time will be 1 hour ahead  of normal time. The “Automatic Daylight Saving Time Rule” shall have the following syntax:  start­time;end­time;saving Both start­time and end­time have the same syntax: Month ,day ,weekday ,hour ,minute month: 1,2,3,..,12 (for Jan, Feb, .., Dec) day: [+|­]1,2,3,..,31 weekday: 1, 2, 3, .., 7 (for Mon, Tue, .., Sun), or 0 which means the daylight saving rule is  not based on week days but based on the day of the month. hour: hour (0­23), minute: minute (0­59) If “weekday” is 0, it means the date to start or end daylight saving is at exactly the given  date. In that case, the “day” value must not be negative.  If “weekday” is not zero and “day” is positive, then the daylight saving starts on the first  “day”th iteration of the weekday (1st Sunday, 3rd Tuesday etc). If “weekday” us not zero  and “day” is negative, then the daylight saving starts on the last “day”th iteration of the  weekday (last Sunday, 3rd last Tuesday etc). The saving is in the unit of minutes. The  saving time may also be preceded by a negative (­) sign if subtraction is desired instead of  addition. The default value for “Automatic Daylight Saving Time Rule” shall be set to “03,11,0,02,00;11,04,0,02,00;60” which is the rule for US. Examples: US where daylight saving time is applicable:  03,11,0,02,00;11,4,0,02,00;60 This means the daylight saving time starts from 11  March at 2AM and ends November 4th  at 2AM. The saving is 60 minutes (1hour). You may also access the Device  Status page which provides details of the GXW product. The Device  Status page terms are defined in Table 7:  Status Page Definitions.   7:  S  P  D ABLE TATUS EFINITIONS Hardware Revision Hardware version number: Main Board, Interface Board MAC Address The device ID in HEX format.  This is a very important ID for ISP troubleshooting. IP Address This field shows WAN IP address of GXW410x Product Model...
  • Page 16 FXO Line Connected This field will give the status of each physical FXO Line connected to the Gateway. It will  update the status regularly. Yes ­ Connected and Idle Busy ­ Connected and Busy No ­ Not connected Additionally   it   will  also   provide   real   time   Caller   ID  information   of   Incoming   as   well   as  Outgoing calls. PPPoE Link Up This field shows whether the PPPoE connection is running if connected to DSL modem. Detected NAT Type This field shows what kind NAT the GXW410x is connected to via its WAN port.   It is  based on STUN protocol. www.InternetVoipPhone.co.uk | sales@internetvoipphone.co.uk | 0800 088 4846...

  • Page 17: Advanced User Settings

     U  S DVANCED ETTINGS  U  C   DVANCED ONFIGURATION The end­user needs to login to the advanced user configuration page the same way as for the basic  configuration page.  Advanced User configuration includes the end­user configuration and advanced configurations including:  SIP configuration, Codec selection, NAT Traversal Setting and other miscellaneous configuration.    8:  A  C  P  D ABLE DVANCED ONFIGURATION EFINITIONS Admin  Administrator   password.     Only   the   administrator   can   configure   the   “Advanced   Settings”   page.  Password Password field is purposely left blank for security reasons.  The maximum password length is 25 ...
  • Page 18   boot   process   using   the   existing   code   image   in   the   Flash   memory.   If   a   TFTP   server   is  configured and a new code image is retrieved, the new downloaded image will be verified and then  saved into the Flash memory. Note: Please do NOT interrupt the TFTP upgrade process (especially the power supply) as this will  damage the device.  Depending on the network environment this process can take up to 25 or 30  minutes. Via HTTP Server The URL for the HTTP server used for firmware upgrade and configuration via HTTP.   For example, http://provisioning.mycompany.com:6688/Grandstream/ Here “:6688” is the specific TCP port that the HTTP server is listening at, it can be omitted if using  default port 80. Note: If Auto Upgrade is set to No, GXW410x will only do HTTP download once at boot up. Firmware Server  IP address or domain name of firmware server. Path Config Server ...
  • Page 19 DTMF Payload  This parameter sets the payload type for DTMF using RFC2833. Default is 101. Type Syslog Server The IP address or URL of System log server. This feature is especially useful for ITSP (Internet  Telephone Service Provider) Syslog Level Select   the   ATA   to   report   the   log   level.   Default   is   NONE.  The   level   is   one   of   DEBUG,   INFO,  WARNING or ERROR. Syslog messages are sent based on the following events: product model/version on boot up (INFO level) NAT related info (INFO level)

  • Page 20: Onfiguring The Fxo Channels

       FXO C   ONFIGURING HANNELS Configuring the FXO channels on the GXW410x gateway is an easy process.  Follow the GUI interfaces.  The  Device  Status  page  terms   are  defined  in  Table   9:   FXO  Lines   Configuration  Definitions.    An  example of the Channel Dialing Configuration is shown in Figure 6.   Please note the default is always  configured.  The user has the option to change the default settings as described in the Table 9.  9:  FXO L  C  D ABLE INES ONFIGURATION EFINITIONS Syntax for Channel Specific Settings: Default: ch1­8:X; {all channels 1 to 8 are set to use value X} Additional Examples:  ch1,3­6:10;ch2,7­8:12 {channels 1,3,4,5 and 6 are set to use value 10 while channels 2,7 and 8  are set to use value 12. Enable Current ...
  • Page 21 Wait for Dial­tone Default is No. When set to Yes, the gateway will recognize dial­tone from the Central Office (CO)  before it completes a call.  If you can’t make an outbound call, set this is Yes. if this is set to Yes  make sure you have configured the dial tone settings correctly in the Channels tab and that there  is not any major noise interference in the line. Stage Method Syntax ­ ch1­8:1; {all channels 1 to 8 are set to value 1 or 2} Stage method can be set to either 1 or 2. Set this parameter to 1 if you need to make a direct PSTN call from a VOIP endpoint. When you  set it to 2, you will first dial one of the VOIP channel accounts from the VOIP endpoint, this will  result in getting a PSTN line dial­tone to then dial out the destination PSTN number. Most implementations require this setting to be configured to 1.    Min. Delay before  Default is 500ms. This needs to be equal to or greater than the Current Disconnect threshold  setting. Once the threshold is reached the gateway can dial out. This parameter should only be  Dial PSTN used if there are PSTN line detection issues. Unconditional Call  This  is  an  extremely  important  setting  to  make  sure  incoming  PSTN  calls are  picked  up  and  forwarded to the correct VOIP destination. Forward to VOIP: User   ID  ­   This   parameter   allows   users   to   configure   a   User   ID   or   extension   number   to   be  automatically dialed upon FXO line off­hook.
  • Page 22 Caller ID Scheme The GXW410x supports 5 different types of schemes:  Bellcore (US standard) ETSI­FSK during ringing ETSI­FSK prior to ringing with DTAS ETSI­FSK prior to ringing with LR ETSI­FSK prior to ringing with PR ETSI­DTMF during ringing ETSI­DTMF prior to ringing with DTAS ETSI­DTMF prior to ringing with PR ETSI­DTMF prior to ringing with PR 10. SIN 227 ­ BT 11. NTT (Japanese standard) Please   check   with   your  PSTN  service  provider  (or  traditional   PBX specs)   for  which   caller ID  scheme they/it support. If you are not sure about which to use please refer to Table 10 (FXO  Lines Test Tab Definition). This tool will run an automated test to determine the proper Caller ID  Scheme so the gateway can properly detect the Caller ID. Similarly   to the cases explained above we can specify a caller ID scheme for each channel  independently. Caller ID Transport ...

  • Page 23: Table 10: Fxo Line Test Tab Definitions

     10: FXO        ABLE LINE TEST DEFINITIONS   Note: The user can only test the parameters for only one of the PSTN lines at the  same time. In all cases please enter the telephone numbers as if the lines were to  dial each other locally. For the AC Impedance Test we only need to select the line to be tested by clicking on  the AC impedance box corresponding to that line, telephone numbers are optional.  Remember that the AC impedance test is usually used to reduce the echo that might  be present in the line. For the CPT test (call progress tones) we will test current disconnect as well. You will  need 2 telephone numbers to perform the test. You can only perform the test on one  line (row) at the same time and it will be the one that has the box checked for testing.  This tested line will use another line connected to the gateway to perform the test by  calling into it, this is why you will have to enter the telephone number for a second  line to help with the test. For CID detection you will need 2 telephone numbers to perform the test. You can  only perform the test on one line (row) at the same time and it will be the one that has  the box checked for testing. This tested line will use another line connected to the  gateway to perform the test by calling into it, this is why you will have to enter the  telephone number for a second line to help with the test. To perform the test, please select the line you want to test and the desired test to be  performed. Enter the information for this line as well as a second line if necessary.  Then click on the update button and then reboot. Log back in and now you should  see the information for the line selected as well as the check box already marked  already there. Go ahead and start the test now, please wait a few minutes until the  test is done. Notes:  It is not required to enter a telephone number when testing for impedance, as the  system does not place any actual calls for the test. If   you   log   into   the   Web   Interface   while   the   test   is   running   will   not   interrupt   the  process.

  • Page 24: Table 11:  Channels Page Definitions

    Apply test results  Default is No. If selected on Yes, then all the results from the test will be applied  automatically. If you select No you will have to monitor the Syslog output. This is only  automatically reserved for very advanced users. Apply test results to all  Default is No. If selected on Yes, then all the test results will be applied to all ports on  the gateway. If all the lines belong to the same service provider or PBX it will make  ports sense to apply the results to all ports. Error Timeout This   is   the   time   the   gateway   will   wait   to   exit   the   test   mode,   when   something  unexpected or an error has occurred.
  • Page 25 Echo Cancellation When set to Y, Echo cancellation is enabled. Channel specific Setting Channel specific settings mentioned below. DTMF Method This parameter specifies the mechanism to transmit DTMF digits. There are7 modes  supported: in audio which means DTMF is combined in audio signal (not very reliable  with   low   bit­rate   codec),   via   RTP   (RFC2833),   or   via   SIP   INFO.   Multiple   DTMF  transmission schemes can be selected. • 1 – in­audio • 2 – RFC2833 • 3 – in­audio and RFC2833 • 4 – SIP Info •...

  • Page 26: Profiles

     12:  C  P  D ABLE HANNELS EFINITIONS Dial Plan The Dial Plan feature implemented is applicable for VOIP to PSTN calls only. You may  configure a dial plan based on the following grammar: Accept Digits: 1,2,3,4,5,6,7,8,9,0,*,#,A,a,B,b,C,c,D,d Grammar:  x ­ any digit from 0­9;    xx+ ­ at least 2 digit number;  xx. ­ at least 2 digit number;  ^ ­ exclude;    [3­5] ­ any digit of 3, 4, or 5;    [147] ­ any digit 1, 4, or 7;    <2=011> ­ replace digit 2 with 011 when dialing    WARNING ­ illegal input will fall back to default             Example   1:   {[369]11   |   1617xxxxxxx}   ­   Allow   311,   611,   911,   and   any   10   digit  numbers of leading digits 1617.  ...
  • Page 27 Early Dial Default is No. Use only if proxy supports 484 response. Session Expiration Grandstream   implemented   SIP   Session   Timer.   The   session   timer   extension   enables   SIP  sessions to be periodically “refreshed” via a SIP request (UPDATE, or re­INVITE. Once the  session   interval   expires,   if   there   is   no   refresh   via   a   UPDATE   or   re­INVITE   message,   the ...

  • Page 28: Saving The Configuration Changes

    Force Timer If selecting “Yes” the phone will use session timer even if the remote party does not support  this feature. Selecting “No” will allow the phone to enable session timer only when the remote  party support this feature.   To turn off Session Timer, select “No” for Caller Request Timer,  Callee Request Timer, and Force Timer. UAC Specify  As a Caller, select UAC to use the phone as the refresher, or UAS to use the Callee or proxy  server as the refresher.  Refresher UAS Specify  As a Callee, select UAC to use caller or proxy server as the refresher, or UAS to use the  phone as the refresher. Refresher Force INVITE Session Timer can be refreshed using INVITE method or UPDATE method. Select “Yes” to  use INVITE method to refresh the session timer.  Enable 100rel The use of the PRACK (Provisional Acknowledgement) method enables reliability to be offered  to SIP provisional responses (1xx series). This is very important if PSTN inter­networking is to  be supported. A user’s request to use reliable provisional responses is invoked by the 100rel  tag which is appended to the value of the required header of initial signalling messages. Refer­to uses  Default   is   NO.   If   set   to   YES,   then   for   Attended   Transfer,   the   “Refer­To”   header   uses   the  Target Contact transferred target’s Contact header information.  ...

  • Page 29: Video Surveillance

    5. If   the   viewer   is   under   NAT,   go   to   Preferences­>Demuxers­>Access   modules­ >RTP/RTSP,   check   “Advanced   options”   in   the   bottom.   The   option   “Use   RTP   over   RTSP  (TCP)” will show. Check that option box. (Grandstream does NOT recommend this network   environment) 6.

  • Page 30: Figure 7:  Screen ­ Shot Of Video Surveillance

     7:  S ­    V  S *  IGURE CREEN SHOT IDEO URVEILLANCE * PC client side running VLC as monitoring station www.InternetVoipPhone.co.uk | sales@internetvoipphone.co.uk | 0800 088 4846...

  • Page 31: Firmware Upgrade

    4. Once   the   “Firmware   Server  Path”   is   set,   update   the   change   by   clicking   the   “Update”  button.  5. Reboot or power cycle the unit.  If the configured upgrade server is found and a new code image is available, the GXW410x will retrieve  the new image files by downloading them into the GXW410 gateway’s SRAM.   During this stage, the  GXW410x   gateway’s   LED   will   blink   until   the   checking/downloading   process   is   completed.   Upon  verification of checksum, the new code image will be saved into the Flash.  If TFTP fails for any reason  (e.g., TFTP server is not responding, there are no code image files available for upgrade, or checksum ...

  • Page 32: Download Tftp Server

    Firmware upgrade process may take as long as 20 minutes over the Internet, or just 20+ seconds if it is  performed   on   a   LAN.     Grandstream   recommends   conducting   firmware   upgrades   in   a   controlled   LAN  environment if possible.   TFTP S OWNLOAD ERVER For users who do not have a local TFTP server, Grandstream provides a NAT­friendly TFTP server on  the public Internet for users to download the latest firmware upgrade automatically. Please check the  Services section of Grandstream’s Web site to obtain this TFTP server IP address.   Alternatively, user  can download and install a free TFTP or HTTP server in his LAN for a firmware upgrade.  A free Windows version TFTP server can be downloaded from: http://support.solarwinds.net/updates/New­customerFree.cfm.  Directions for Downloading TFTP Server: 1. Unzip the file and put all of the files under the root directory of the TFTP server. ...

  • Page 33: Restore Factory Default Setting

     D  S ESTORE ACTORY EFAULT ETTING WARNING!  Restoring the Factory Default Setting will DELETE all configuration information of the phone.  Please BACKUP or PRINT out all the settings before you approach to following steps. Grandstream will  not take any responsibility if you lose all the parameters of setting and cannot connect to your VoIP  service provider. The ONLY way to restore default factory settings is as follows:   1. Unplug the Ethernet cable. 2. Locate the needle sized hole on the back panel of the gateway next to the Power connection. 3. Enter a thin object in this hole and keep it pressed for about 7 seconds. 4. You   will   see   the   Network   port   LEDs   (green   and   orange)   go   off   and   on   simultaneously;   this ...

  • Page 34: Examples Of Gxw410X Configurations

    PBX or SIP Servers connecting to an Internet Telephone Service Provider (ITSP). Anywhere in the world IPPBX or Server 4 or 8 Lines Ports PSTN PSTN IP/LA IP/WA Cloud Cloud GXW- 410x Grandstream IP Phones PSTN Analog Lines  T :  GXW   E    T  PBX S PPLICATION XTEND RADITIONAL CENARIO Scenario:  a small business with traditional analog PBX lines and broadband access who want to extend  their traditional PBX to virtually anywhere in the world, using the Internet. (Any SIP End point, such as  Grandstream BugeTone, HandyTone, GXP­2000 or GXV­3000 are needed in this scenario)  ...

  • Page 35: Www.internetvoipphone.co.uk | Sales@Internetvoipphone.co.uk | 0800 088

    IP/LA Optio IP/LAN Lines Tradition GXW-410x Lines PSTN PSTN GXW- Cloud Cloud 410x FXS | IPPBX | SIP Platform Grandstream IP Phones Anywhere in the world Any SIP endpoint Any branch, anywhere  T :  GXW       IP­PBX   SIP S    V  S...
  • Page 36 IPPBX or Internet Internet SIP Server Cloud Cloud Server IP/LAN IP/LAN PSTN PSTN Cloud Cloud 410x 410x Grandstream IP Phones Grandstream IP Phones Branch B – Denver, CO 4 employees Anywhere in the world www.InternetVoipPhone.co.uk | sales@internetvoipphone.co.uk | 0800 088 4846...
