3. Ouvrir le robinet d'arrêt du conduit d'alimentation. Le robinet
est ouvert lorsque la poignée est parallèle au conduit
d'alimentation en gaz.
A
A. Robinet fermé
B. Robinet ouvert
4. Vérifier tous les raccordements en les badigeonnant d'une
solution de détection des fuites non corrosive approuvée.
L'apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
Raccordement du conduit d'évacuation
1. À l'aide d'une bride de serrage de 4" (10,2 cm), relier le
conduit d'évacuation à la bouche d'évacuation de la
sécheuse. Si on utilise un système d'évacuation existant,
s'assurer qu'il est propre. Le conduit d'évacuation de la
sécheuse doit être fixé sur la bouche d'évacuation de la
sécheuse et dans le clapet d'évacuation. S'assurer que le
conduit d'évacuation est fixé au clapet d'évacuation à l'aide
d'une bride de serrage de 4" (10,2 cm).
2. Placer la sécheuse à son emplacement final. Ne pas écraser
ni déformer le conduit d'évacuation.
3. (Sur les modèles à gaz) Vérifier que le tuyau de gaz flexible
n'est pas déformé ou écrasé.
4. Une fois que le conduit d'évacuation est raccordé, retirer les
cornières et le carton.

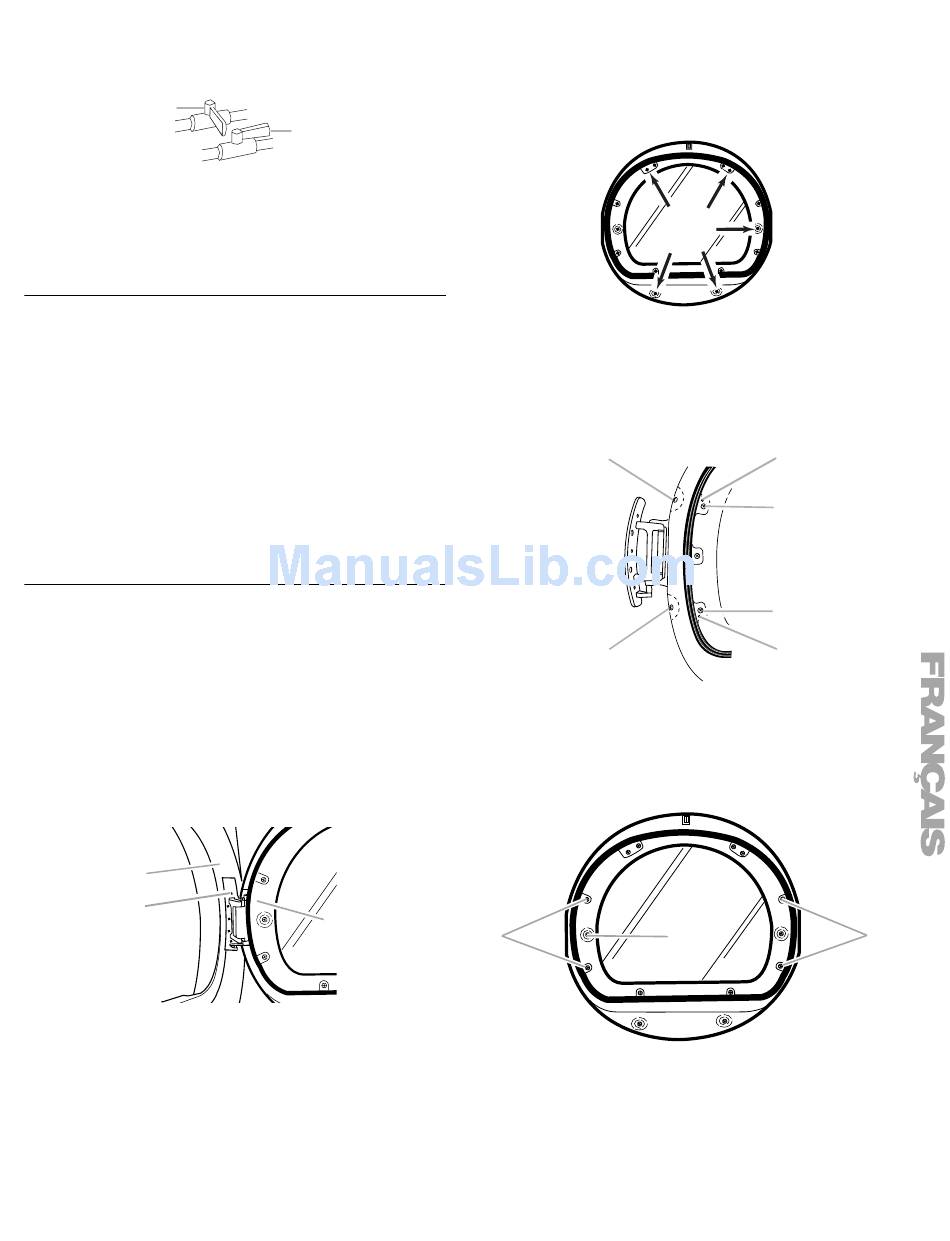

Inversion du sens d'ouverture de la porte

On peut changer le sens d'ouverture de la porte du côté droit au
côté gauche si désiré.
REMARQUE : Pour faciliter l'installation, il est conseillé d'avoir
recours à 2 personnes ou plus afin de retirer la porte de la
sécheuse et de la réinstaller.
Enlever la porte
1. Placer une serviette ou un linge doux sur le dessus de la
sécheuse ou de l'espace de travail pour protéger la surface.
2. Ouvrir la porte de la sécheuse. Enlever les 5 vis qui retiennent
la charnière de la porte sur le panneau avant de la sécheuse.
A
C
A. Panneau avant de la sécheuse
B. Porte de la sécheuse
C. Vis
B
B
3. Enlever la porte.
4. Placer la porte de la sécheuse sur une surface plane et
protégée, côté interne de la porte vers le haut.
Enlever les 5 vis pour dégager la face externe de la porte de
la face interne, tel qu'indiqué ci-dessous. Voir l'illustration. Il
est important d'enlever seulement les 5 vis indiquées.
5. Soulever la face interne de la porte hors de la face externe.
Mettre de côté la face externe de la porte.
Inverser la charnière
1. Placer la face interne de la porte, côté tête de vis vers le haut,
sur l'espace de travail.
2. Ôter les 4 vis de charnière qui retiennent la charnière à la
porte et retirer la charnière.
A
A
A. Vis latérale de la charnière
B. Tiges de positionnement sur la charnière
C. Vis latérale supérieure
3. Déplacer la vis d'obturation du grand trou du côté opposé.
Ôter les 2 vis d'obturation des trous et les chevilles de
plastique et les insérer dans les trous de vis originaux du côté
opposé.
A
A. Vis de charnière
B. Vis d'obturation du grand trou
C. Vis d'obturation des trous et chevilles de plastique
4. Déplacer la charnière du côté opposé et la réinstaller avec les
4 vis retirées à l'étape 3. Vérifier que les tiges de
positionnement sont alignées dans les trous et visser les 2 vis
supérieures en premier pour aider à visser les tiges de
positionnement à l'endroit approprié.
5. Mettre de côté la face interne de la porte.
B
C
C
B
B
C
35
