Autres installations où le dégagement est réduit

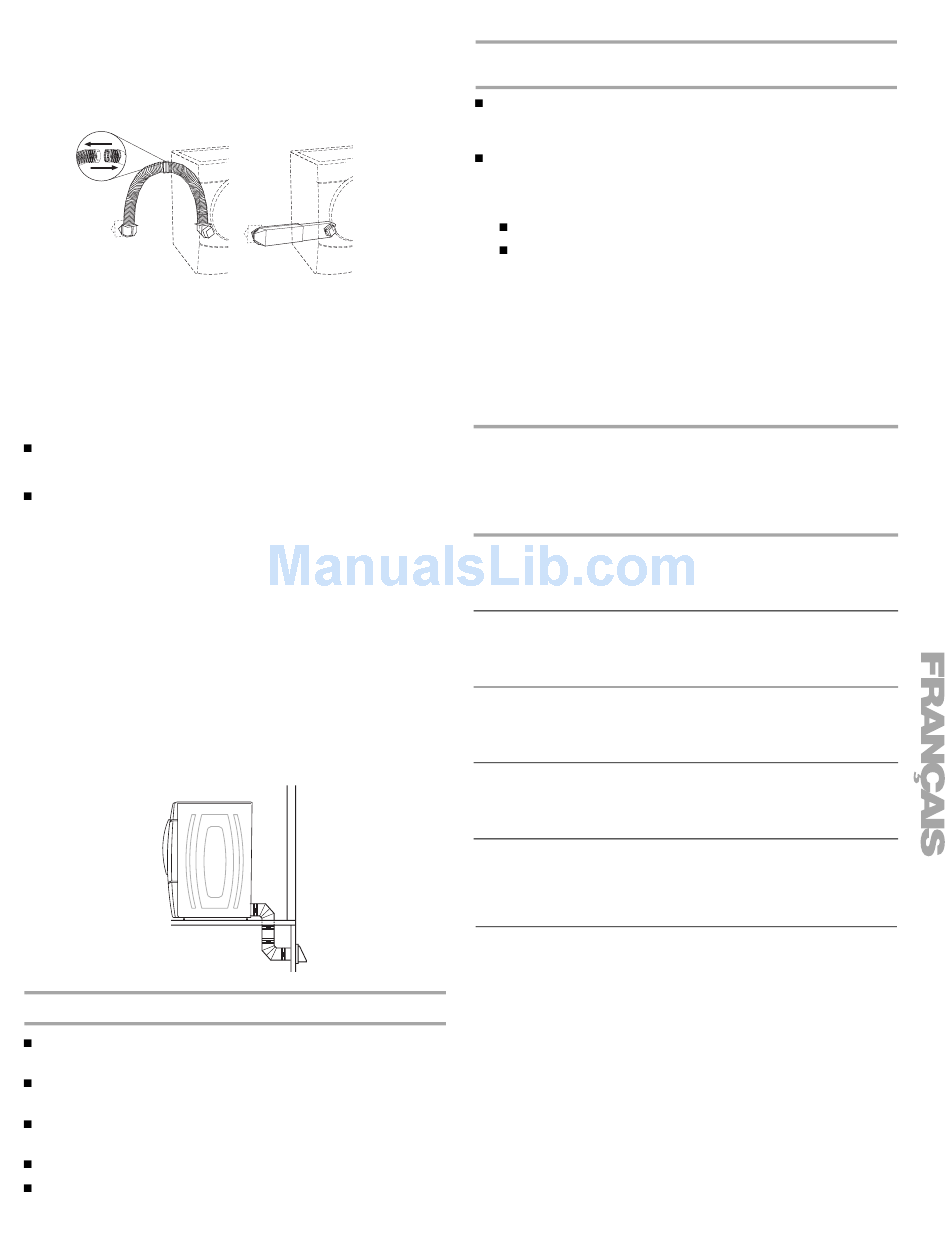

Il existe de nombreux types de systèmes d'évacuation. Choisir le
type qui convient le mieux à l'installation. Deux installations à
dégagement réduit sont illustrées. Voir les instructions du
fabricant.
A
A. Installation au-dessus de la sécheuse (aussi disponible
avec un coude décalé)
B. Installation de périscope
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit. Pour obtenir plus de
renseignements, veuillez composer le 1-800-4-MY-HOME
(1-800-469-4663).
Installation au-dessus de la sécheuse :
Pièce numéro 26-49900
Installation de périscope (pour l'utilisation en cas de non-
concordance de la bouche de décharge de la sécheuse avec
le clapet) :
Pièce numéro 4396037 – Non-concordance de
0" (0 cm) à 18" (45,72 cm)
Pièce numéro 4396011 – Non-concordance de
18" (45,72 cm) à 29" (73,66 cm)
Pièce numéro 4396014 – Non-concordance de
29" (73,66 cm) à 50" (127 cm)
Dispositions spéciales pour les installations dans une
maison mobile
Le système d'évacuation doit être solidement fixé à une section
non combustible de la structure de la maison mobile et ne doit
pas se terminer en dessous de la maison mobile. Faire en sorte
que le système d'évacuation se termine à l'extérieur.
Déterminer l'itinéraire d'acheminement du conduit
Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le
plus direct et le plus rectiligne.
Planifier l'installation pour introduire le nombre minimal de
coudes et de changements de direction.
Si des coudes ou des changements de direction sont utilisés,
prévoir autant d'espace que possible.
Plier le conduit graduellement pour éviter de le déformer.
Utiliser le moins possible de changements de direction à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour la meilleure performance de séchage
Le tableau des systèmes d'évacuation fournit les exigences
B
d'évacuation qui vous aideront à atteindre la meilleure
performance de séchage.
Tableau des systèmes d'évacuation
REMARQUE : Les installations d'évacuation du conduit par le
côté ou par le bas comportent un changement de direction à 90º
à l'intérieur de la sécheuse. Pour établir la longueur maximale du
®
conduit, ajouter un changement de direction à 90º au tableau.
Nombre de
change-
ments de
direction à
90° ou
coudes
0
1
2
3
4
1. Installer le clapet d'évacuation. Utiliser du composé de
2. Raccorder le conduit d'évacuation au clapet. Le conduit doit
3. Acheminer le conduit d'évacuation jusqu'à l'emplacement de
Utiliser le tableau des systèmes d'évacuation ci-dessous
pour déterminer le type de matériel à utiliser pour le conduit
et les combinaisons de clapet acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur
supérieure à la valeur spécifiée dans le tableau des systèmes
d'évacuation. Si la longueur du circuit est supérieure à la
valeur spécifiée dans le tableau, on observera :
Une réduction de la longévité de la sécheuse.
Une réduction du rendement, avec temps de séchage
plus longs et une plus grande consommation d'énergie.
Type de
conduit
Métallique
rigide
Métallique
souple
Métallique
rigide
Métallique
souple
Métallique
rigide
Métallique
souple
Métallique
rigide
Métallique
souple
Métallique
rigide
Métallique
souple
Installation du système d'évacuation
calfeutrage pour sceller l'ouverture murale à l'extérieur autour
du clapet d'évacuation.
être inséré à l'intérieur du clapet. Fixer ensemble le conduit et
le clapet avec une bride de 4" (10,2 cm).
la sécheuse. Utiliser l'itinéraire le plus rectiligne possible. Voir
"Déterminer l'itinéraire d'acheminement du conduit" dans
"Planification du système d'évacuation". Éviter les
changements de direction à 90º. Utiliser des brides pour
sceller tous les joints. Ne pas utiliser de ruban adhésif pour
conduit, des vis ou autres dispositifs de fixation qui se
prolongent à l'intérieur du conduit pour fixer celui-ci.
Clapets de
Clapets
type boîte ou
inclinés
à persiennes
64 pi (20 m)
58 pi (17,7 m)
36 pi (11 m)
28 pi (8,5 m)
54 pi (16,5 m)
48 pi (14,6 m)
31 pi (9,4 m)
23 pi (7 m)
44 pi (13,4 m)
38 pi (11,6 m)
27 pi (8,2 m)
19 pi (5,8 m)
35 pi (10,7 m)
29 pi (8,8 m)
25 pi (7,6 m)
17 pi (5,2 m)
27 pi (8,2 m)
21 pi (6,4 m)
23 pi (7 m)
15 pi (4,6 m)
33
