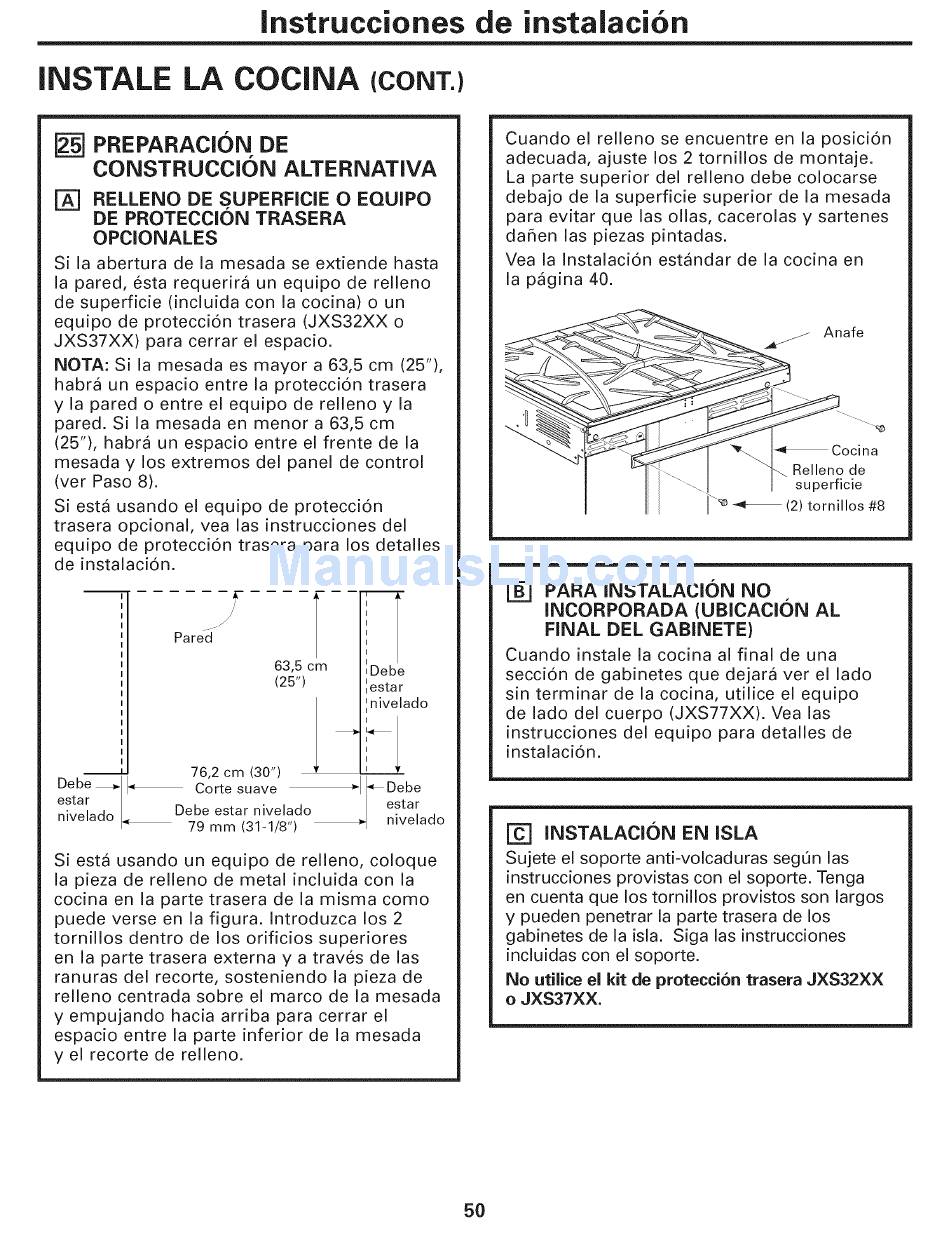

Instrucciones de instalacion
INSTALE LA COCINA
(CONT.)
PREPARACION DE
CONSTRUCCION ALTERNATIVA
[_ RELLENO DE S.UPERFiCIE O EQUIPO
DE PROTECCION TRASERA
OPCIONALES
Si la abertura de la mesada se extiende hasta
la pared, esta requerira un equipo de relleno
de superficie (incluida con la cocina) o un
equipo de protecci6n trasera (JXS32XX o
JXS37XX) para cerrar el espacio.
NOTA: Si la mesada es mayor a 63,5 cm (25"),
habra un espacio entre la protecci6n trasera
y la pared o entre el equipo de relleno y la
pared. Si la mesada en menor a 63,5 cm
(25"), habra un espacio entre el frente de la
mesada y los extremos del panel de control
(ver Paso 8).
Siesta usando el equipo de protecci6n
trasera opcional, vea las instrucciones del
equipo de protecci6n trasera para los detalles
de instalaci6n.
Debe *1 •
esta r
n ve ado
i-
/
Pared
63,5 cm
(25")
76,2 cm (30")
Corte suave _'1
Debe estar nivelado
Debe
esta r
nivelado
'1
_Debe
estar
79 mm (31-1/8") _ nivelado
Siesta usando un equipo de relleno, coloque
la pieza de relleno de metal incluida con la
cocina en la parte trasera de la misma como
puede verse en la figura. Introduzca los 2
tornillos dentro de los orificios superiores
en la parte trasera externa y a traves de las
ranuras del recorte, sosteniendo la pieza de
relleno centrada sobre el marco de la mesada
y empujando hacia arriba para cerrar el
espacio entre la parte inferior de la mesada
y el recorte de relleno.
Cuando el relleno se encuentre en la posici6n
adecuada, ajuste los 2 tornillos de montaje.
La parte superior del relleno debe colocarse
debajo de la superficie superior de la mesada
para evitar que las ollas, cacerolas y sartenes
da5en las piezas pintadas.
Vea la Instalaci6n estandar de la cocina en
la pagina 40.
_ Anafe
toe, ha
-. I _ Relleno de
" "--I J superficie
I"_ _ (2) tornillos #8
[=_ PARA INSTALACION NO
INCORPORADA (UBICACION AL
FINAL DEL GABINETE)
Cuando instale la cocina al final de una
secci6n de gabinetes que dejara ver el lado
sin terminar de la cocina, utilice el equipo
de lado del cuerpo (JXS77XX). Vea las
instrucciones del equipo para detalles de
instalaci6n.
[] INSTALACION EN ISLA
Sujete el soporte anti-volcaduras segQn las
instrucciones provistas con el soporte. Tenga
en cuenta que los tornillos provistos son largos
y pueden penetrar la parte trasera de los
gabinetes de la isla. Siga las instrucciones
incluidas con el soporte.
No utilice el kit de proteccion trasera JXS32XX
o JXS37XX.
50
