Instrucciones de instalacion

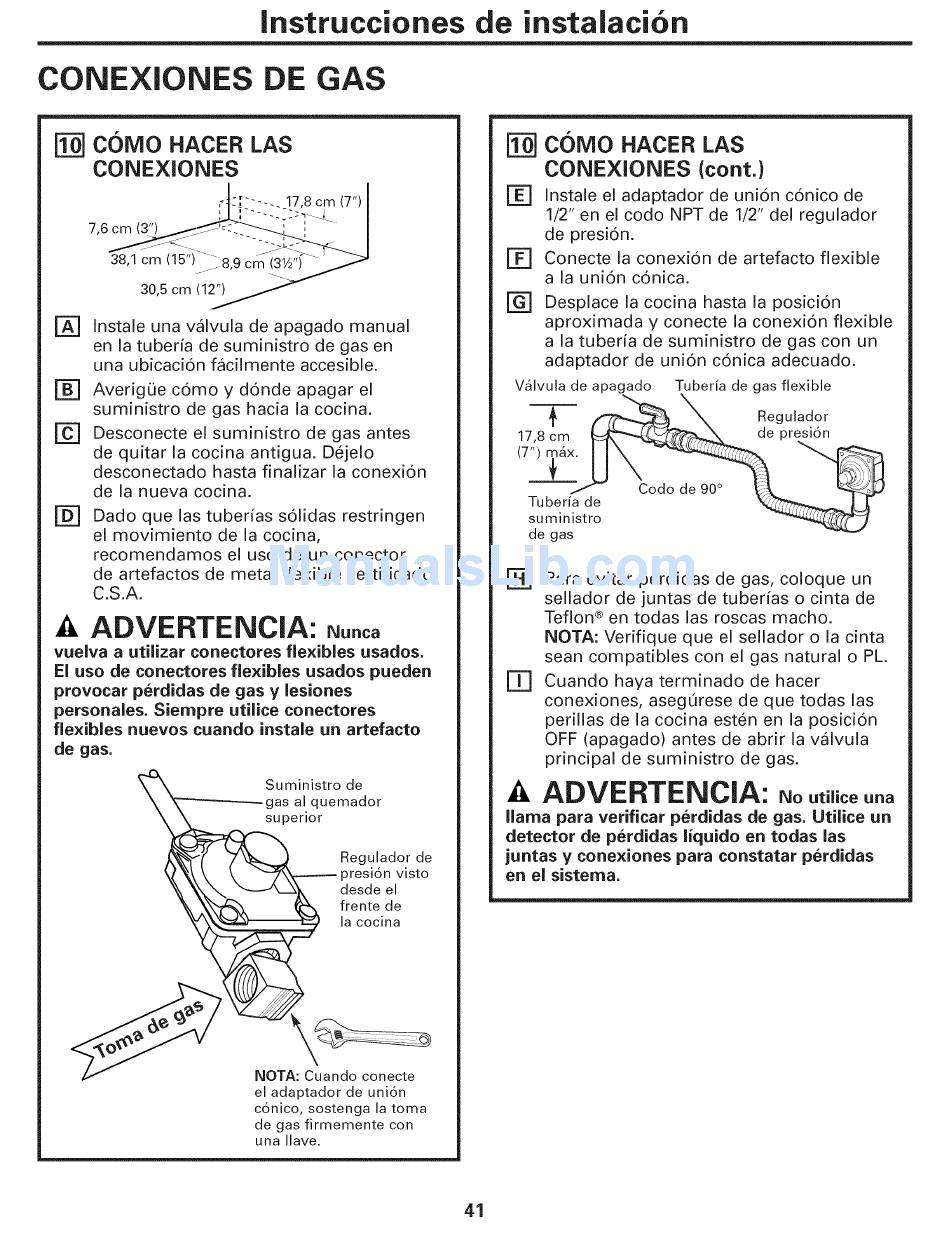

CONEXIONES DE GAS
| C0MO HACER LAS
CONEXIONES
'LJ-J ...... :-" _,--4 I
7 6_7.f - --cm(3") ..... __._, _ '_i '
38,1 cm (15") ......
[_ Instale una valvula de apagado manual
en la tuberia de suministro de gas en
una ubicaci6n facilmente accesible.
r_ Averig0e c6mo y d6nde apagar el
suministro de gas hacia la cocina.
F_ Desconecte el suministro de gas antes
de quitar la cocina antigua. Dejelo
desconectado hasta finalizar la conexi6n
de la nueva cocina.
FD--I Dado que las tuberias s61idas restringen
el movimiento de la cocina,
recomendamos el uso de un conector
de artefactos de metal flexible certificado
C.S.A.
-& ADVERTENCIA: Nunca
vuelva a utilizar conectores flexibles usados,
El uso de conectores flexibles usados pueden
provocar perdidas de gas ¥ lesiones
personales, Siempre utilice conectores
flexibles nuevos cuando instale un artefacto
de gas.
Suministro de
gas al quemador
superior
Regulador de
presi6n visto
desde el
frente de
la cocina
r
NOTA_: Cuando conecte
el adaptador de uni6n
c6nico, sostenga la toma
de gas firmemente con
una Ilave.
@
C0MO HACER LAS
CONEXIONES (cont.)
Instale el adaptador de union c6nico de
1/2" en el codo NPT de 1/2" del regulador
de presi6n.
r_ Conecte la conexi6n de artefacto flexible
a la uni6n c6nica.
r-G=] Desplace la cocina hasta la posici6n
aproximada y conecte la conexi6n flexible
a la tuberia de suministro de gas con un
adaptador de uni6n c6nica adecuado.
V_lvula de apagado Tuberia de gas flexible
Regulador
17,8 cm de presldn
TubeHa de __._ _U_
sumlnlstro _4_((_-_
de gas
r=H=] Para evitar perdidas de gas, coloque un
sellador de juntas de tuberias o cinta de
Teflon ® en todas las roscas macho.
NOTA: Verifique que el sellador o la cinta
sean compatibles con el gas natural o PL.
Fi=] Cuando haya terminado de hacer
conexiones, asegQrese de que todas las
perillas de la cocina esten en la posici6n
OFF (apagado) antes de abrir la valvula
principal de suministro de gas.
-& ADVERTENCIA: .o utilice
u na
flarna para verificar perdidas de gas. Utilice un
detector de perdidas liquido en todas las
juntas y conexiones para constatar perdidas
en el sisterna.
