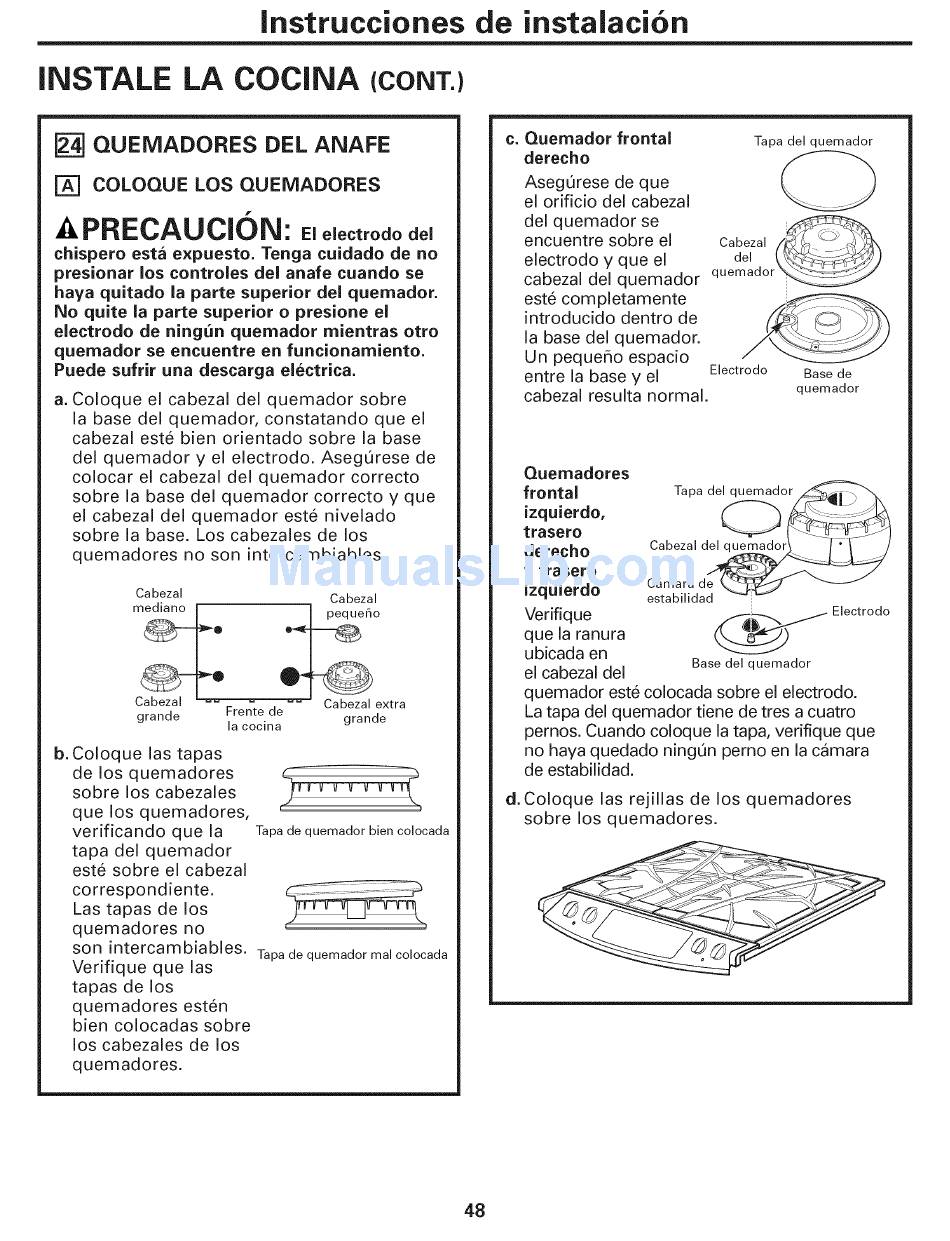

GE P2S975 Installation Instructions Manual page 48

Instrucciones de instalacion
INSTALE LA COCINA
(CONT.)
| QUEMADORES DEL ANAFE
[_ COLOQUE LOS QUEMADORES
f
-&PRECAUCION: El e lectrodo del
chispero est& expuesto, Tenga cuidado de no
presionar los controles del anafe cuando se
haya quitado la parte superior del quemador.
No quite la parte superior o presione el
electrodo de ningun quemador mientras otto
quemador se encuentre en funcionamiento.
Puede sufrir una descarga electrica,
a. Coloque el cabezal del quemador sobre
la base del quemador, constatando que el
cabezal este bien orientado sobre la base
del quemador y el electrodo. AsegQrese de
colocar el cabezal del quemador correcto
sobre la base del quemador correcto y que
el cabezal del quemador este nivelado
sobre la base. Los cabezales de los
quemadores no son intercambiables.
Cabezal Cabezal
_--_0 _extra
grande Frente de
la cocina grande
boColoque las tapas
de los quemadores
sobre los cabezales
que los quemadores,
verificando que la
tapa del quemador
este sobre el cabezal
correspondiente.
Las tapas de los
quemadores no
Tapa de quemador bien colocada
son
intercambiables.
Tapa de quemador mal colocada
Verifique que las
tapas de los
quemadores esten
bien colocadas sobre
los cabezales de los
quemadores.
C=
d=
Quemador frontal
derecho
AsegQrese de que
el orificio del cabezal
del quemador se
encuentre sobre el
Cabezal
electrodo y que el del
cabezal del quemador quemador
este completamente
introducido dentro de
la base del quemador.
Un peque_o espacio
entre la base y el
Electrodo
cabezal resulta normal.
Tapa del quemador
Quemadores
frontal
izquierdo,
trasero
derecho
¥ trasero
izquierdo
Verifique
que la ranura
ubicada en
el cabezal del
Base de
quemador
estabilidad _
Electrodo
Base del quemador
quemador este colocada sobre el electrodo.
La tapa del quemador tiene de tres a cuatro
pernos. Cuando coloque la tapa, verifique que
no haya quedado ningQn perno en la camara
de estabilidad.
Coloque las rejillas de los quemadores
sobre los quemadores.
