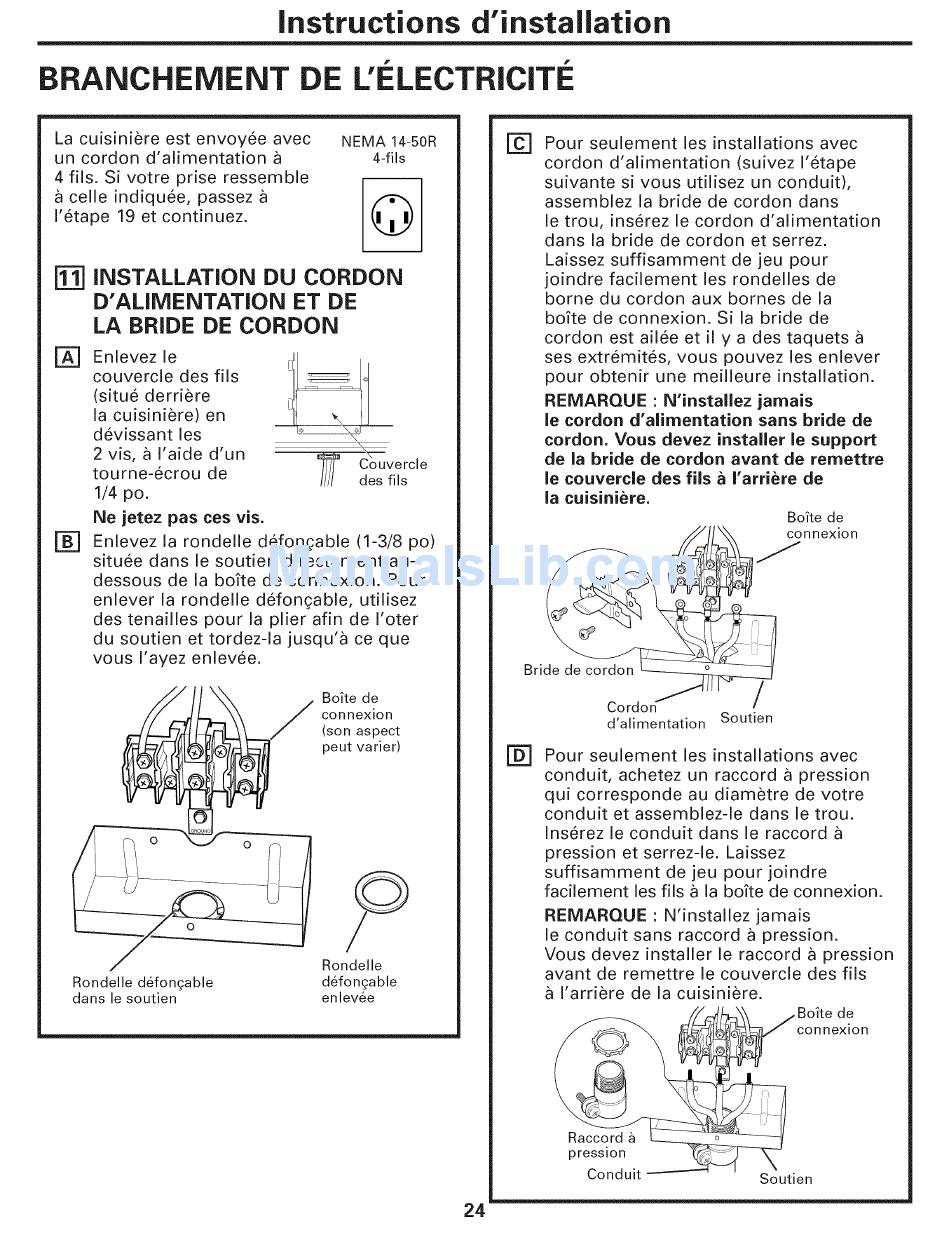

instructions d'installation
BRANCHEMENT DE L'ELECTRICITE
La cuisiniere est envoyee avec
un cordon d'alimentation
4 ills. Si votre prise ressemble
celle indiquee, passez
I'etape 19 et continuez.
@
@
NEMA 14-50R
4-fils
iNSTALLATiON DU CORDON
D'ALIMENTATION ET DE
LA BRIDE DE CORDON
Enlevez le
couvercle des fils
(situe derriere
la cuisiniere) en
devissant les
2 vis, a I'aide d'un
tourne-ecrou de
1/4 po.
Ne jetez pas ces vis.
Enlevez la rondelle defon£able (1-3/8 po)
situee dans le soutien directement au-
dessous de la bofte de connexion. Pour
enlever la rondelle defon£able, utilisez
des tenailles pour la plier afin de I'oter
du soutien et tordez-la jusqu'a ce que
vous I'ayez enlevee.
o
Rondelle defon(_able
dans le soutien
Bo_te de
connexion
(son aspect
peut varier)
P
Rondelle
defon(_able
enlevee
[]
Pour seulement les installations avec
cordon d'alimentation (suivez I'etape
suivante si vous utilisez un conduit),
assemblez la bride de cordon dans
le trou, inserez le cordon d'alimentation
dans la bride de cordon et serrez.
Laissez suffisamment de jeu pour
joindre facilement les rondelles de
borne du cordon aux bornes de la
boTte de connexion. Si la bride de
cordon est ailee et il y a des taquets
ses extremites, vous pouvez les enlever
pour obtenir une meilleure installation.
REIVIARQUE : N'installez jamais
le cordon d'alirnentation sans bride de
cordon. Vous devez installer le support
de la bride de cordon avant de rernettre
le couvercle des fils a I'arriere de
la cuisiniere.
Bofte de
nnexion
d'alimentation Soutien
@
Pour seulement les installations avec
conduit, achetez un raccord a pression
qui corresponde au diametre de votre
conduit et assemblez-le dans le trou.
Inserez le conduit dans le raccord
pression et serrez-le. Laissez
suffisamment de
jeu
pour joindre
facilement les ills a la boke de connexion.
REMARQUE : N'installez jamais
le conduit sans raccord a pression.
Vous devez installer le raccord a pression
avant de remettre le couvercle des ills
I'arriere de la cuisiniere.
de
connexion
Raccord
pression
Conduit
Soutien
24
