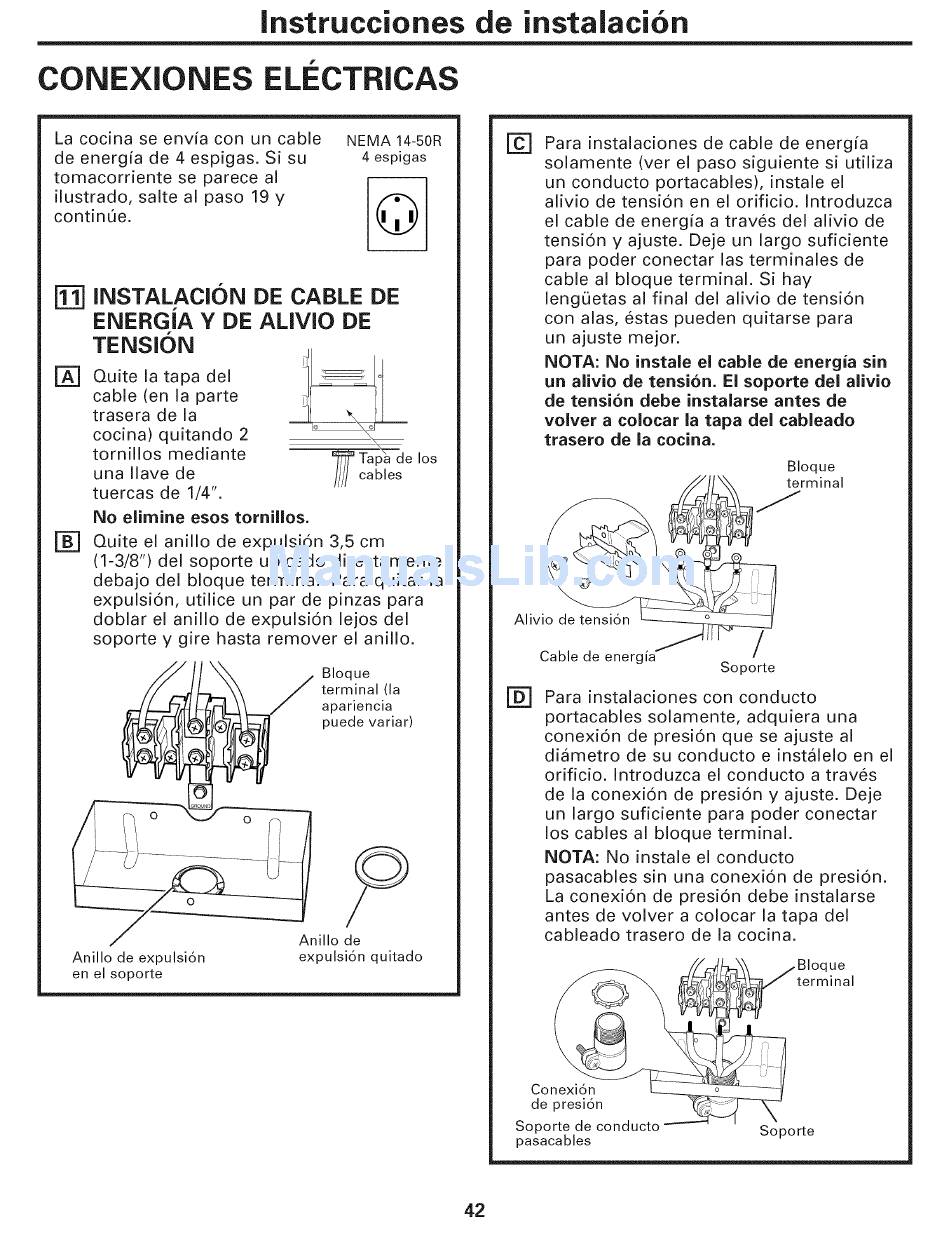

Instrucciones de instalaci6n
CONEXIONES E CTRICAS
La cocina se envia con un cable
de energia de 4 espigas. Si su
tomacorriente se parece al
ilustrado, salte al paso 19 y
continQe.
NEMA 14-50R
4 espigas
INSTALACION DE CABLE DE
ENERGiA Y DE ALIVlO DE
@
@
TENSION
Quite la tapa del
cable (en la parte
trasera de la
cocina) quitando 2
tornillos mediante
una Ilave de
tuercas de 1/4".
\\
Tap_-a e los
]//] cables
No elimine esos tornillos.
Quite el anillo de expulsi6n 3,5 cm
(1-3/8") del soporte ubicado directamente
debajo del bloque terminal. Para quitar la
expulsi6n, utilice un par de pinzas para
doblar el anillo de expulsi6n lejos del
soporte y gire hasta remover el anillo.
BIoque
terminal (la
apariencia
puede variar)
o
Anillo de expulsi6n
en el soporte
P
Anillo de
expulsi6n quitado
[]
Para instalaciones de cable de energia
solamente (ver el paso siguiente si utiliza
un conducto portacables), instale el
alivio de tension en el orificio. Introduzca
el cable de energia a traves del alivio de
tensi6n y ajuste. Deje un largo suficiente
para poder conectar Ins terminales de
cable al bloque terminal. Si hay
lengQetas al final del alivio de tensi6n
con alas, estas pueden quitarse para
un ajuste mejor.
NOTA: No instale el cable de energia sin
un alivio de tensi6n, El soporte del alivio
de tensi6n debe instalarse antes de
volver a colocar la tapa del cableado
trasero de la cocina.
Bloque
rminal
9
II- /
able de ergi
Soporte
[] Para instalaciones con conducto
portacables solamente, adquiera una
conexidn de presidn que se ajuste al
diametro de su conducto e instalelo en el
orificio. Introduzca el conducto a traves
de la conexi6n de presi6n y ajuste. Deje
un largo suficiente para poder conectar
los cables al bloque terminal.
NOTA: No instale el conducto
pasacables sin una conexi6n de presi6n.
La conexi6n de presi6n debe instalarse
antes de volver a colocar la tapa del
cableado trasero de la cocina.
ue
terminal
Conexi6n
de presi6n
Soporte de conducto
pasacables
Sopo_e
42
