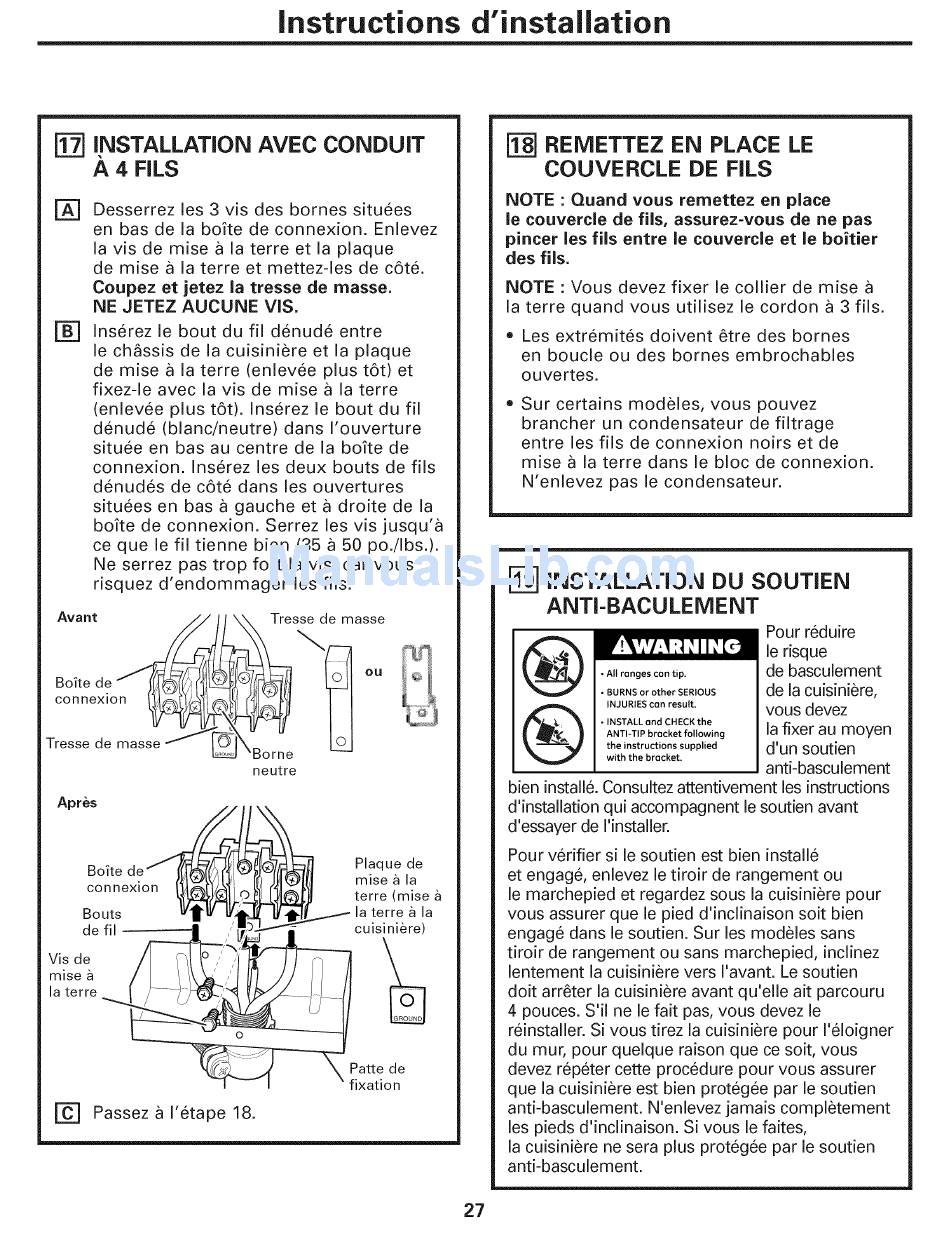

GE P2S975 Installation Instructions Manual page 27

instructions d'installation
I.NSTALLATION AVEC CONDUIT
A 4 FILS
@
@
Desserrez les 3 vis des barnes situees
en bas de la bake de connexion. Enlevez
la vis de mise a la terre et la plaque
de mise ala terre et mettez-les de c6te.
Coupez et jetez la tresse de masse.
NE JETEZ AUCUNE VIS,
Inserez le bout du fil denude entre
le ch&ssis de la cuisiniere et la plaque
de mise ala terre (enlevee plus t6t) et
fixez-le avec la vis de mise a la terre
(enlevee plus t6t). Inserez le bout du fil
denude (blanc/neutre) dens I'ouverture
situee en bas au centre de la bake de
connexion. Inserez les deux bouts de ills
denudes de c6te dens les ouvertures
situees en bas a gauche eta droite de la
bake de connexion. Serrez les vis jusqu'a
ce que le fil tienne bien (35 a 50 po./Ibs.).
Ne serrez pas trap fort la vis, car vous
risquez d'endommager les ills.
sse emsse
BaSte de
c
Tresse de masse _ _ \ Borne
neutre
O[1
Apres . ..
___X_ Plaque de
B°/te de f S_[_/_i _ _l_r_ mise L_la
connexion [l_)l/_r_l].,o _,j_!L_]_ terra (mise
Bouts [Vl_l_/'__ _ la terre LI la
de fil _ /'_, . ,; cuisiniere)
:_ !S_r:a e / '/'/1
_/(S_1/ X fPi x a tatte odne
F_ Passez a I'etape 18.
REMETTEZ EN PLACE LE
COUVERCLE DE FILS
NOTE : Quand vous rernettez en place
le ceuvercle de fils, assurez-veus de ne pas
pincer les fils entre le couvercle et le boitier
des fils.
NOTE : Vous devez fixer le collier de mise
la terre quand vous utilisez le cordon a 3 ills.
,, Les extremites doivent 6tre des barnes
en boucle ou des barnes embrochables
ouvertes.
Sur certains modeles, vous pouvez
brancher un condensateur de filtrage
entre les ills de connexion noirs et de
mise ala terre dens le bloc de connexion.
N'enlevez pas le condensateur.
INSTALLATION DU SOUTIEN
ANTI-BACULEMENT
@
@
• All ranges can tip.
• BURNS or other SERIOUS
INJURIES con result.
• INSTALL end CHECK the
ANTI-TIP bracket following
the instructions supplied
with the bracket.
Pour reduire
le risque
de basculement
de la cuisiniere,
vous devez
la fixer au moyen
d'un soutien
anti-basculement
bien install& Consultez attentivement les instructions
d'installation qui accompagnent le soutien event
d'essayer de I'installer.
Pour verifier sile soutien est bien installe
et engage, enlevez le tiroir de rangement ou
le marchepied et regardez sous la cuisiniere pour
vous assurer que le pied d'inclinaison soit bien
engage dens le soutien. Sur les modeles sans
tiroir de rangement ou sans marchepied, inclinez
lentement la cuisiniere vers I'avant. Le soutien
doit arr6ter la cuisiniere event qu'elle ait parcouru
4 pouces. S'il ne le fair pas, vous devez le
reinstaller. Si vous tirez la cuisiniere pour 1'61oigner
du tour, pour quelque raison que ce soit, vous
devez rep6ter cette procedure pour vous assurer
que la cuisiniere est bien protegee par le soutien
anti-basculement. N'enlevez jamais completement
les pieds d'inclinaison. Si vous le fakes,
la cuisiniere ne sere plus protegee par le soutien
anti-basculement.
