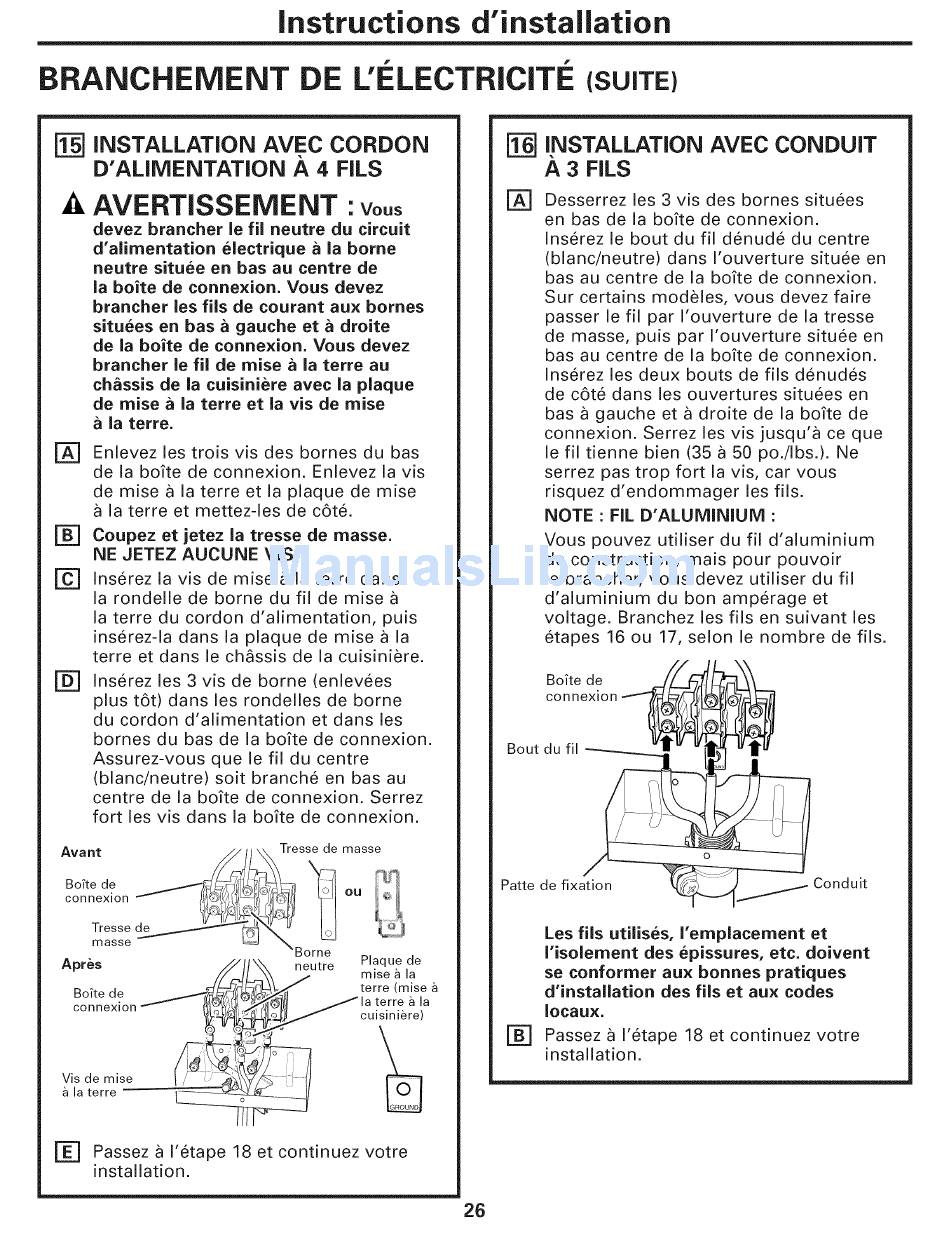

instructions d'installation
BRANCHEMENT DE L'ELECTRICITE
(SUITE)
iNSTALLATiON AVEC CORDON
D'ALIMENTATION A 4 FILS
AVERTiSSEMENT :vous
devez brancher le fil neutre du circuit
d'aliraentation electrique a la borne
neutre situee en bas au centre de
la boite de connexion. Vous devez
brancher los fils de courant aux bornes
situees en bas& gauche et & droite
de la boite de connexion. Vous devez
brancher le fil de raise a la terre au
chassis de la cuisiniere avec la plaque
de raise a la torte et la vis de raise
la terre.
F_ Enlevez les trois vis des bornes du bas
de la bofte de connexion. Enlevez la vis
de mise a la terre et la plaque de mise
la terre et mettez-les de c6te.
r_ Coupez et jetez la tresse de masse.
NE JETEZ AUCUNE VlS.
F_ Inserez la vis de mise a la terre dans
la rondelle de borne du fil de mise
la terre du cordon d'alimentation, puis
inserez-la dans la plaque de mise a la
terre et dans le chassis de la cuisiniere.
[] Inserez les 3 vis de borne (enlevees
plus t6t) dans les rondelles de borne
du cordon d'alimentation et dans les
bornes du bas de la boke de connexion.
Assurez-vous que le fil du centre
(blanc/neutre) soit branche en bas au
centre de la bofte de connexion. Serrez
fort les vis dans la bofte de connexion.
,v.,, ise e as
BoTte de o_
connexion ou
masse B
Apres //11\\ neutre Plaque de
//,-JI 2! -- mise a la
BoTte de _€-,_-_ _ terre (mise ,
connexion _-/_]_ _ /Is terre & la
- 44 cuisinie e,
Vis de mise ,, o
alaterre" __
F_ Passez a I'etape 18 et continuez
votre
installation.
I.NSTALLATION AVEC CONDUIT
A 3 FILS
@
Desserrez les 3 vis des bornes situees
en bas de la bofte de connexion.
Inserez le bout du fil denude du centre
(blanc/neutre) dans I'ouverture situee en
bas au centre de la bofte de connexion.
Sur certains modeles, vous devez faire
passer le fil par I'ouverture de la tresse
de masse, puis par I'ouverture situee en
bas au centre de la boTte de connexion.
Inserez les deux bouts de ills denudes
de c6te dans les ouvertures situees en
bas a gauche et a droite de la boTte de
connexion. Serrez les vis jusqu'a ce que
le fil tienne bien (35 a 50 po./Ibs.). Ne
serrez pas trop fort la vis, car vous
risquez d'endommager les ills.
NOTE : FIL D'ALUMINIUM :
Vous pouvez utiliser du fil d'aluminium
de construction, mais pour pouvoir
le brancher, vous devez utiliser du fil
d'aluminium du bon amperage et
voltage. Branchez les ills en suivant les
etapes 16 ou 17, selon le nombre de ills.
Bo_te de
connexion
Bout du fil
Patte de fixation Conduit
Los fils utilises, I'eraplaceraent et
I'isoleraent des epissures, etc. doivent
se conformer aux bonnes pratiques
d'installation des fils et aux codes
Iocaux.
r_ Passez a I'etape 18 et continuez votre
installation.
26
