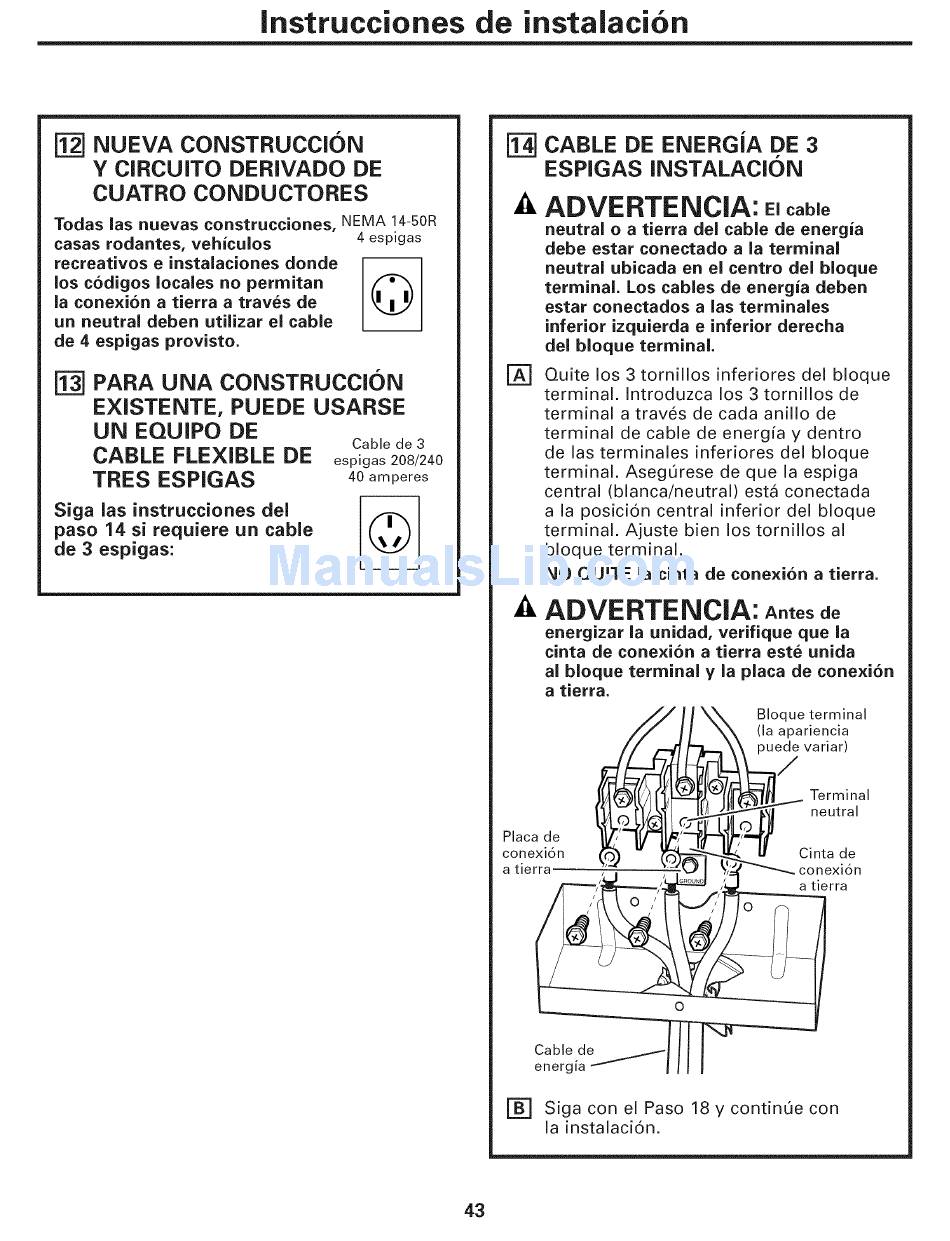

Instrucciones de instalacion
[_ NUEVA CONSTRUCCION
Y CIRCUITO DERIVADO DE
CUATRO CONDUCTORES
Todas las nuevas construcciones,
casas rodantes, vehiculos
recreativos e instalaciones donde
los codigos locales no perrnitan
la cone×ion a tierra a traves de
un neutral deben utilizar el cable
de 4 espigas provisto.
NEMA 14-50R
4 espigas
[_] PARA UNA CONSTRUCCION
EXISTENTE, PUEDE USARSE
UN EQUIPO DE
CABLE FLEXIBLE DE
TRES ESPIGAS
Siga las instrucciones del
paso 14 si requiere un cable
de 3 espigas:
Cable de 3
espigas 208/240
40 amperes
CABLE DE ENERGiA DE 3
ESPIGAS INSTALACI()N
@
ADVERTENCIA: Elo ble
neutral o a tierra del cable de energia
debe estar conectado a la terminal
neutral ubicada en el centro del bloque
terminal. Los cables de energia deben
estar conectados alas terminales
inferior izquierda e inferior derecha
del bloque terminal.
Quite los 3 tornillos inferiores del bloque
terminal. Introduzca los 3 tornillos de
terminal a traves de cada anillo de
terminal de cable de energfa y dentro
de las terminales inferiores del bloque
terminal. AsegQrese de que la espiga
central (blanca/neutral) esta conectada
a la posici6n central inferior del bloque
terminal. Ajuste bien los tornillos al
bloque terminal.
NO QUITE la cinta de conexion a tierra.
ADVERTENCIA: Antes d e
energizar la unidad, verifique que la
cinta de conexion a tierra este unida
al bloque terminal y la placa de conexion
a tierra.
Bloque terminal
(la apariencia
variar)
Placa de
conexi6n
a tierra
Terminal
neutral
Cinta de
a tierra
Cable de
energfa
r_ Siga con el Paso 18 y continQe con
la instalaci6n.
43
