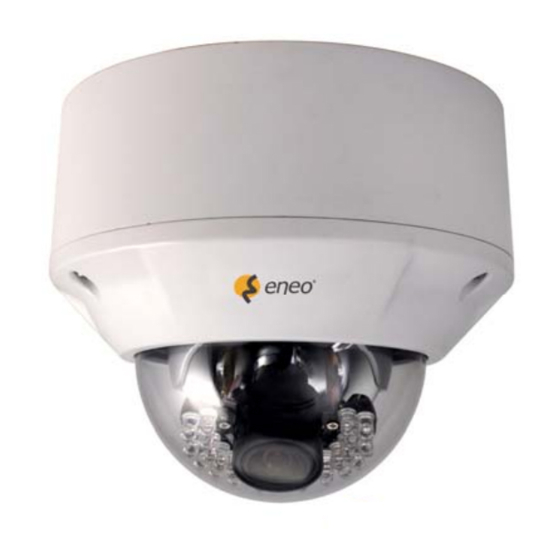

Eneo FXD?1002 IR User Manual

Network dome camera
Hide thumbs
Table of Contents

Advertisement

Quick Links

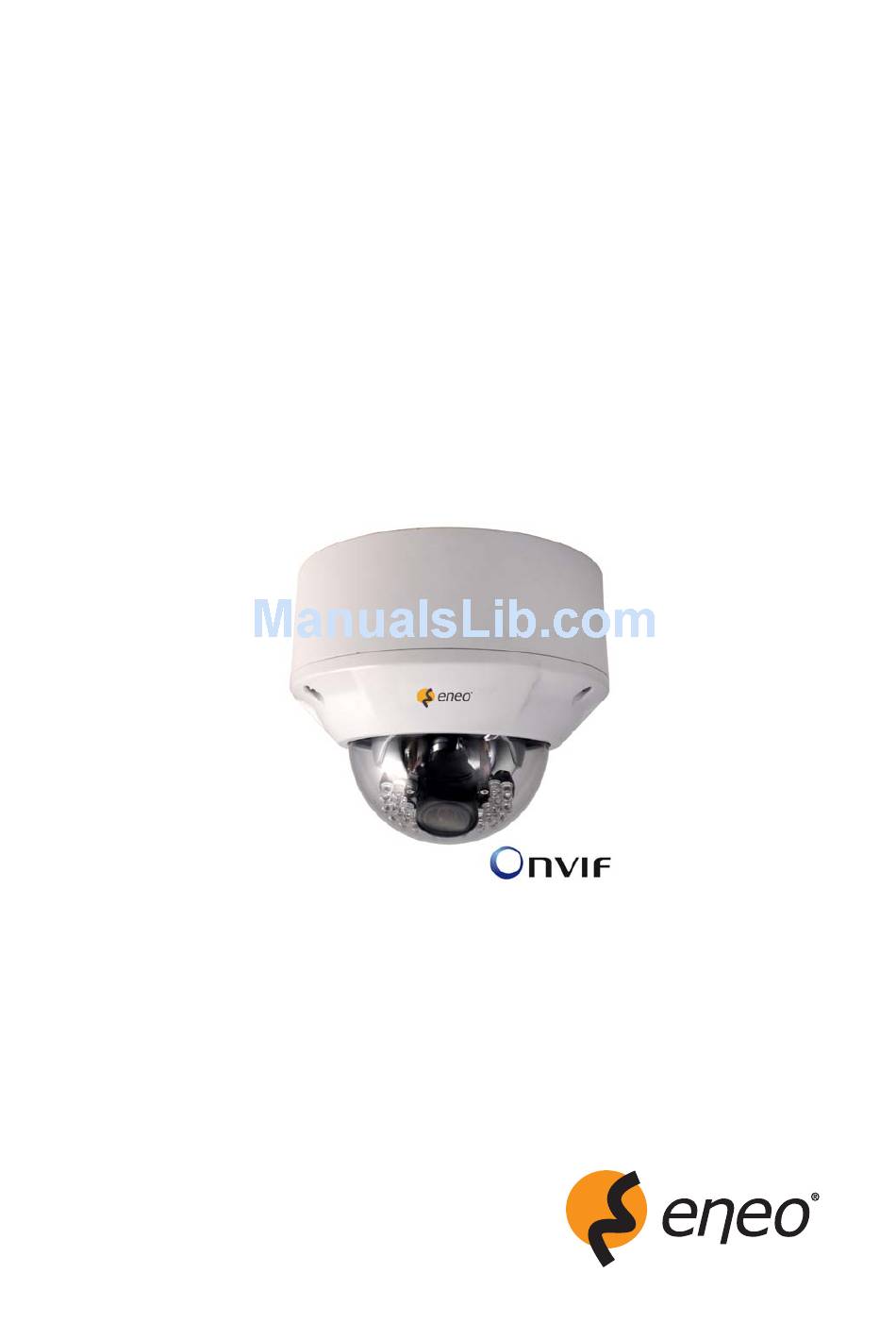

Network Dome Camera
FXD‐1002/IR, FXD‐1001/IR
User Manual
V3.0.0


Advertisement

Table of Contents
loading

Related Manuals for Eneo FXD?1002 IR

Summary of Contents for Eneo FXD?1002 IR

  • Page 1 Network Dome Camera  FXD‐1002/IR, FXD‐1001/IR  User Manual  V3.0.0   ...
  • Page 3 User Manual of Network Camera  Safety Instructions    • Read these safety instructions and the operation manual first before you install and commission    the camera.    • Keep the manual in a safe place for later reference.  • Protect your camera from contamination with water and humidity to prevent it from permanent    damage.      N ever switch the camera on when it gets wet. Have it checked at an authorized service center in    this case.  • Never operate the camera outside of the specifications as this may prevent the camera    functioning.  • Do not operate the cameras beyond their specified temperature, humidity or power ratings.    • Operate the camera only at a temperature range of ‐20°C to +60°C and at a humidity of max. 90%.  • To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself.  • Pay attention when laying the connection cable and observe that the cable is not subject to heavy    loads, kinks, or damage and no moisture can get in.    • Do not attempt to disassemble the camera board from the dome.  • The warranty becomes void if repairs are undertaken by unauthorized persons.      Do not open the camera housing.    • Never point the camera towards the sun with the aperture open. This can destroy the sensor.  • Installation, maintenance and repair have to be carried out only by authorized service centers.     Before opening the cover disconnect the unit from mains input.  • Contact your local dealer in case of malfunction.  • Only use original parts and original accessories from Videor E. Hartig GmbH.  • Do not use strong or abrasive detergents when cleaning the dome. ...
  • Page 4 User Manual of Network Camera  • During assembly, care must be taken to ensure that existing seals are correctly inserted and are  not displaced as a result of assembly.    You must not continue to use damaged seals.    NOTE:  This is a class A digital device. This digital device can cause harmful interference in a  residential area;      in this case the user may be required to take appropriate corrective action at his/her  own expense. ...

  • Page 5: Table Of Contents

    User Manual of Network Camera  Table of Contents      Chapter 1 Introduction ..............................4   1.1 Network camera Functions and Features ...................... 4   1.2 Applications ..............................5   1.3 Package Contents............................5   Chapter 2 Installation ..............................6   2.1 Panels Description ............................6   2.1.1 Side Elevation of the Camera......................6   2.2 Product Installation............................9   2.2.4 Topological graph of network camera....................10   Chapter 3 Network Camera Connection........................1   Chapter 4 Network Access............................3  ...

  • Page 6: Chapter 1 Introduction

    User Manual of Network Camera  Chapter 1 Introduction    Network camera is a kind of embedded digital surveillance product that combines the features of  both  traditional  analog  camera  and  net  DVS  (Digital  Video  Server).  Due  to  the  embedded  Linux  operation  system  and  the  latest  Davinci  hardware  platform  of  TI,  the  system  operates  with  high  scheduling  efficiency.  Furthermore,  the  firmware  is  burned  in  the  flash,  which  makes  the  product  small, reliable and highly stable. ...

  • Page 7: Applications

    User Manual of Network Camera  1.2 Applications  This camera is ideal for remote control network applications. E.g.:    1. Network surveillance for bank counters, supermarkets and factories.    2. Remote surveillance for nursing homes, kindergartens and schools.  3. AI janitors.  4. AI building/district management systems.  5. Self‐service systems of power plants.  6. Pipelining and warehouse monitoring.  7. Surveillance for airdrome, railway station, bus stop etc.      1.3 Package Contents  1. Camera × 1  2. Installation Sticker × 1  3. User Manual × 1  4. Screw Driver T20 × 1  5. CD × 1  6. Screw Package × 1  7. SS‐3 Video line × 1   ...

  • Page 8: Chapter 2 Installation

    User Manual of Network Camera  Chapter 2 Installation  NOTE:  1. Please check if all the items on the package list have been included with your camera.  2. Read the following contents carefully before the installation.  3. Make sure that all the related equipment is power‐off during the installation.  4. Check the power supply to prevent any damage caused by mismatching problems.  5. If the product does not operate properly, please contact your dealer or the nearest service  center. Never attempt to disassemble the camera yourself. Users are responsible for any  problem caused by modification or repairing without authorization.    2.1 Panels Description  2.1.1 Side Elevation of the Camera      Fig 2.1.1 Side Elevation of the network camera ...
  • Page 9 User Manual of Network Camera    Fig 2.1.1 Side Elevation of the network camera    2.1.2 Inside Structure of the Camera      Fig 2.1.3 Inside Structure of the network camera    1. SD card slot: Supports SDHC card, and the dimensions of SD meet the market’s normal  standard.  2. Fixed Screw: Loosen this screw to rotate the camera horizontally and vertically to adjust the  pan and tilt position. When the camera angle is determined, lock the fixed screw to fix the  camera. ...
  • Page 10 User Manual of Network Camera  3. Video cable slot: The analog output is not as high definition as network output. The analog  video output is just for testing when something unexpected happens.  4. Ethernet Interface:       The Ethernet interface is a RJ45 10M / 100M self‐adapted Ethernet port. And the three indicate  LED’s respectively mean transmission and receipt status, link status and power status.  5. Cable Hole: User can select a cable hole from the side or bottom of the camera to thread the  cables. When selecting one direction to thread the cable, please cover the other cable hole  with a waterproof plug.      6. Lens:      First, loosen the zoom lock handle, rotate it until there is an appropriate view angle between  TELE and WIDE, then tighten the handle.    Loosen the focus lock handle, rotate it until getting a clear image between NEAR and FAR, then  tighten the handle. ...

  • Page 11: Product Installation

    User Manual of Network Camera  2.2 Product Installation  The ceiling mount is a suitable installation method for this camera. Please stick to the following steps:    1. First, loosen the screw with a hexagonal Screw driver (attached with the camera), and take down the transparent cover shown as below:    Fig. 2.2.1 Unload the Cover    2. Use the screws to fix the dome camera on the ceiling.    Fig. 2.2.2 Install the Camera    3. Adjust the camera’s view angle while watching the video on the adjustment monitor.    Loosen the fixed screws, and adjust horizontally and vertically the camera pan and tilt. Adjust the lens focus to  get optimal video effect. ...

  • Page 12: Topological Graph Of Network Camera

    User Manual of Network Camera  4. Tighten the screw after adjusting camera’s view angle, and cover the transparent casing.      Fig. 2.2.3 Install the Cover    2.2.4 Topological graph of network camera  Megapixels Network Dome Camera Application:     ...
  • Page 13 User Manual of Network Camera  Notice:    Output Network camera JQC-3FG Relay DC 12V (10A 250VAC) 30mA ~ 220VAC Power On/Off Live wire Zero wire   Fig 2.2.4 Alarm output    The  alarm  output  is  an  on/off  output  that  requires  external  power  supply  on  connection.  The  external power supply shall be 12V DC/30mA, or use AC with external relays. Equipment damage or  electric shock may cause if without relays. ...

  • Page 14: Chapter 3 Network Camera Connection

    User Manual of Network Camera  Chapter 3 Network Camera Connection  Two methods can be used to connect between network camera and PC, shown as below:        Fig. 3.1 Cross Line Connection          Fig. 3.2 Direct Line Connection    Before visiting network camera over network, user should acquire its IP address first. SADP is a  software tool which can automatically detect network device in the LAN and give the device’s  information like IP address, mask, port number, device serial number, software version, etc., shown  as Fig. 3.3. ...
  • Page 15 User Manual of Network Camera                                                                                            Fig. 3.3   ...

  • Page 16: Chapter 4 Network Access

    User Manual of Network Camera  Chapter 4 Network Access    After hardware installation, user can view live video and configure parameters for the network  camera, including IP address, subnet mask and port number, etc. The following two methods can be  used to access the camera:  1. View live video and configure parameters over IE browser.    2. View live video and configure parameters over client software.    4.1 Access over IE Browser  Before access to the camera over IE  browser, user should adjust the security  level.      Open the IE browser, and set the  security level to Medium in Tools/  InternetOptions/Security/Custom  Level , and enable or prompt Activex  Control and Plug‐in directly as well.      Fig. 4.1.1 Adjust the Security Level                             ...

  • Page 17: Live View

    User Manual of Network Camera  4.1.1 Live View                            Step 1: Install Active‐X Control    Type the IP address of the network  camera and press Enter, then the  ActiveX mention dialog will pop  up.      Click Install to install the ActiveX  control.      Fig. 4.1.2 Install the ActiveX Control    Step 2:  Input the Username (default:  admin), Password (default: 12345)  and Port (default: 8000) of the  camera, and then click [Login].                                                                                         ...
  • Page 18 User Manual of Network Camera    Step 3:                                                                                      After successful login, user is allowed to view the live video. Refer to Figure 4.1.4. ...

  • Page 19: Parameters Configuration

    User Manual of Network Camera  Video Parameters:    Icon  Description    Brightness: 0~100 configurable      Contrast: 0~100 configurable      Saturation: 0~100 configurable      Hue: 0~100 configurable    Gain: 0~100 configurable    Exposure time: 0~40000    configurable  Restore default                                                                                          Fig. 4.1.5 Video Parameters 4.1.2 Parameters Configuration ...
  • Page 20 User Manual of Network Camera  Local Configuration:      Parameters    Description    Protocol type    TCP and UTP selectable  Stream type    Main stream and Sub stream selectable    Display mode    Full‐screen, 4:3 mode, 16:9 mode or adjustable to resolution  Package file size  128M, 256M, 512M selectable  Transmission  Shortest delay mode, good real‐time, normal real‐time and fluency  performance  and good fluency options selectable  Save record file as  The default directory for saving record files is C: \OCXRecordFiles,  which can be modified by user    Save captured  The default directory for saving captured files is  picture as  C:\OCXBMPCaptureFiles, which can be modified by user      4.1.2.2 Remote Configuration    Basic Information:  In the Basic Information  settings interface, user is  allowed to set the Device  Name and Device ID, as well as ...
  • Page 21 User Manual of Network Camera  Channel Parameters    Display Setting:    According to different  requirements, enable the  display of Date&Time and  Week by clicking the checkbox.  Different date formats can be  selected.  The OSD Status can be set to  transparent & flickering,  transparent & unflickering,  nontransparent & flickering, or  nontransparent & unflickering.                                                                                    Fig. 4.1.8 Display Settings  Channel Parameters ...
  • Page 22 User Manual of Network Camera  Parameter  Description  Stream type  Select stream type to Main stream or Sub stream  Resolution    Select the resolution for your need,          Image Quality    Select image quality to Highest, High, Medium, Low, Lower or Lowest    Bitrate Type  Select the bitrate type to Constant bitrate or Variable bitrate    Max. Bitrate  Select or custom bitrate according to the resolution        Frame Rate  Select a proper frame rate for the corresponding resolution. Multicast  Set the multicast address, with the default multicast of 0.0.0.0    RTSP Port  Set the RTSP port, with the default RTSP port of 554      Mirror  Change the left and right direction of the picture, like mirror  Flip  Rotate the picture 180°. Change the bottom of the picture to the top    Channel Parameters    Motion Detection Setting: ...
  • Page 23 User Manual of Network Camera  Channel Parameters   Text  Overlay Setting:    Input the characters in the Text  Information box and define the  OSD location in the image by  setting the XPosition and  YPosition, and then select the  checkbox of OSD Text. After  clicking Save to finish the  settings, the defined title will  be displayed on the image.  Note:  The values of XPosition and  YPosition refer to the position  relative to the origin as the  upper left corner of the image.                                                                                            Fig. 4.1.12 Text Overlay Settings  Network Parameters ...
  • Page 24 User Manual of Network Camera  Network Parameters    PPPOE Setting:    Click the checkbox of Enable  PPPOE to enable this  function.    Input the PPPOE user name  and password in the text box  and then click Save to finish  settings. After reboot, the  camera will obtain a public IP  address.            Fig. 4.1.14 PPPOE Settings Network Parameters   DDNS  Setting:      Click the checkbox of Enable  DDNS to enable this function.    The protocol type can be set to  DynDNS.        Fig. 4.1.15 DDNS Settings  If the protocol type is selected to  DynDNS, please input the Server  Address, e.g., members.dyn dns.  org.    Port option is reserved and not ...
  • Page 25 User Manual of Network Camera  Network Parameters   NTP  Setting:    Click the checkbox of Enable  NTP to enable this function.  Input the Server Address and  Port of NTP.    If the public network is  applied, please input the NTP  Server Address with provision  of time sync service, e.g.,  210.72.145.44.      In the private network is  applied, the NTP software can  be used to establish NTP server  to achieve time    Fig.4.1.17 NTP Settings synchronization.              Network Parameters   E‐mail  Setting:    Through E‐mail settings, the  alarm message can be sent to  the designated E‐mail address  when alarm event occurs.    Input the SMTP server, SMTP  port, user name, password, ...
  • Page 26 User Manual of Network Camera  Alarm Output   Alarm Output  Setting:      The Output Delay refers to the  length of time that the relay  remains in effect after alarm  occurs. The output delay time  can be set to 5sec, 10sec,  30sec, 1min, 2min, 5min, 10min  or Manual (manually disable).                Fig. 4.1.20 Alarm Output Delay Settings    Alarm Deployment Time:    The Deployment time can be set  to a day of the week or to all  week, with a period configurable  for each day.    Note: The alarm deployment  time setting is valid only when  the camera has already been  configured with the motion  detection, alarm input and alarm  output functions.                               ...
  • Page 27 User Manual of Network Camera  Add User:  Click Add to enter the  settings interface as  shown in Fig. 4.1.23.    Input the user name,  password, IP address,  MAC address, and then  select user type. Finally,                                                                                Fig. 4.1.23 Add User  click OK to finish the user ...
  • Page 28 User Manual of Network Camera  Restore Default:  Select Full Mode or Basic  Mode to restore the default  settings.  Note:    The Full Mode refers to  restore all parameters to the  factory default settings.    The Basic Mode refers to  restore the parameters to                                                                                  Fig. 4.1.26 Restore Default    factory default settings ...
  • Page 29 User Manual of Network Camera  4.1.2.3 Advanced Configuration    Note: This chapter is applicable to professional configuration.    1: Input the IP address of the  network camera and “config”    (Such as http://171.9.9.77/config),  and then click [Enter].      2: Type the Username (default:  admin), Password (default: 12345)  and Port (default: 8000) of the  camera, and then click [Login].      3: The “Remote config” dialog will  pop up, which has more advanced  settings including schedule record  and HDD settings and so on.        Please refer to “ _ENG.pdf” for a more detailed parameters configuration. You can find the  FINITRA document in the PC Operating System after the installation of client software  v. 2.0 by  FINITRA selecting “Start”‐> “All Programs”‐> “client software   v. 2.0”.  FINITRA...

  • Page 30: Access Over Client Software

    User Manual of Network Camera  4.2 Access over Client Software  4.2.1 Client Software Installation  Note:  It is recommended to use the computer adopting INTEL P3, P4, C4, Core4 CPU, and the Intel chipset  motherboard of well‐known brands (Asus, Gigabyte, MSI, ECS, and INTEL etc.) to ensure the stability  of the system. After testing, the following models of the current graphics cards support the  installation of the client software: ATIRadeonX1650, X1600, X1550, X1300, X800, X600, X550,  HD2400, HD2600, NVIDIA GeForce 8600GT, 8500GT, 8400GS, 7600, 7300LE, 6600LE, 6200LE, and  INTEL915/945G. And the graphics driver must support hardware scaling function.    Step 1:  Double click ‘Client Software Setup.exe’ in  the Windows Operating System. The  ‘Preparing Setup’ dialog box will  automatically pop up as shown Fig.4.2.1.                                                                                                Fig. 4.2.1 Client Software Installation  Step 2: ...
  • Page 31 User Manual of Network Camera  Step 3:    Select the destination folder and click  Next to enter the next step.                                                                                              Fig. 4.2.3 Ready to Install the Program  Step 4: ...

  • Page 32: Live View

    User Manual of Network Camera  After the client software has been installed, you can find the remote client software through Start‐>  Programs from your PC.    4.2.2 Live View        After the installation of client software, there is a short‐cut icon named “ (v2.0)” on  FINITRA computer’s desktop. Please double click “ (v2.0)” to run the software.  FINITRA   Step 1:  Used for the first time:  User needs to register an administrator if  the software is used for the first time.    Input User name, Password, Verification,  and click OK, then user can log in as the  administrator.                                                                                                Fig. 4.2.6 Register Administrator   ...
  • Page 33 User Manual of Network Camera                Fig. 4.2.8 GUI window of the software                                                                                                   Step 2: ...
  • Page 34 User Manual of Network Camera  Step 4:  Right  click  the  area  that  you  add,  and  then  click  Add  Device  to  add  network  camera.      Input “Device Name” for your need.  Select “Normal IP” from Register Mode.  Input network camera’s IP in Device IP,  e.g. 192.0.0.64, Port: 8000, User Name:  admin, Password: 12345.  Enter the number of cameras in  “Channel No.” field, e.g. enter 4 for    FNR‐4004 NVR. “Multicast Address’ is                                                                                    Fig. 4.2.11 Add Device  optional and used for media ...
  • Page 35 User Manual of Network Camera  Step 5: Click the Preview, and then double click the device name in the left tree to view the live  video.      Fig. 4.2.13 Preview ...

  • Page 36: Chapter 5 Access Over Internet

    User Manual of Network Camera  Chapter 5 Access over Internet  5.1 Access network camera with static IP  When there is a static IP from an ISP, open some ports (such as 80 and 8000 ports) in the router.  Then a user can visit it through a web browser or client software via the internet. The steps for port  forwarding are different for each model of router. Please call the router manufacturer for assistance  with port forwarding or visit www.portforward.com.  Note: Refer to Appendix 2 for a detailed explanation about Port Map.    Users can directly connect the network camera to the internet without using a router.    Fig. 5.1 Access IPC through Router with Static IP      Fig.5.2 Access IPC with Static IP directly    For the client software to view the camera, in the adding equipment column, select the normal  model, and then fill in the IP info.   ...
  • Page 37 User Manual of Network Camera    Fig. 5.3 Selecting Normal IP ...

  • Page 38: Access Network Camera With Dynamic Ip

    User Manual of Network Camera  5.2 Access network camera with dynamic IP    Fig. 5.4 Access IPC through PPPoE Dail‐up      This camera supports the PPPoE auto dial‐up function, connecting the camera to a Modem for  dial‐up access to an ADSL network to get a public IP address; First, through local network access to  the network camera, select “Configure”   ”Right Click the Device”, “Remote Configuration”, and  finally select “PPPoE Settings” under “Network Paramters” to fill in the PPPoE user name and  password and confirm the password. Please restart the network camera after completion of  configuration. Then the network camera can obtain a dynamic IP from an ISP operation business.  However, the obtained IP address is dynamically assigned via PPPoE, so the IP address always  changes accompanied with modem rebooting.      Fig. 5.5 PPPoE configuration Dialog box    It is inconvenient to view a network camera with a dynamic IP, therefore, users should register with  a dynamic DNS service provider. (Such as DynDns.com)    Domain name resolution contains normal domain name resolution and private domain name  resolution. First, we will introduce normal domain name resolution. ...
  • Page 39 User Manual of Network Camera  1. Normal Domain Name Resolution      Fig. 5.6 Normal Domain Name Resolution    Apply a domain name from a domain name provider, then view the camera via the applied domain  name. If the camera connects to the internet via a router, users should port forward the router.  Please refer to Appendix 2.  Input domain names in the client software or IE to view the network cameras. Take the client  software configuration as an example.      Fig. 5.7 Selecting Normal Domain Mode   ...
  • Page 40 User Manual of Network Camera  2. Private Domain Name Resolution    Fig. 5.8 Private Domain Name Resolution    A PC with a static IP which is running the domain name resolution service is necessary.  When the network camera connects to the internet through PPPoE and obtains an IP address, it will  send its name and IP address to the resolution server. When the client software connects to the  network camera, it will connect to the resolution server and tell the resolution server the expected  camera’s name. And the server will find the camera from all the registered cameras and send its IP  address to the client software. Once the client software gets the IP address, it can connect the  network camera.      Fig. 5.9 Selecting Private Domain Mode ...

  • Page 41: Chapter 6 Menu Introduction

    User Manual of Network Camera  Chapter 6 Menu Introduction  6.1 Main Menu    Call preset 95 and the menu will appear on the screen.”IRIS +” means “enter”, while “IRIS ‐” means  “cancel”. Press up / down to move the cursor, and press left / right to select the item.      Fig.6.1.1 Call 95  Preset ...

  • Page 42: Menu Introduction Of 2.0 Megapixels Cmos Network Camera

    User Manual of Network Camera  The main menu displays as below:      Fig.6.1.2 Main Menu    6.2 Menu Introduction of 2.0 Megapixels CMOS Network Camera  6.2.1 Language settings  Press left / right to select language between Chinese and English;  6.2.2 Flicker Control    Press left / right to select frequency between 50HZ and 60HZ in the FLICKER CONTROL item;  6.2.3 Resolution settings  RESOLUTION can’t be changed by pressing left / right button; User can select resolution through  “configuration ” ” remote configuration ” “ channel configuration ” “ Resolution”; ...

  • Page 43: Frame Settings

    User Manual of Network Camera  6.2.4 Frame settings  FRAME can’t be changed by pressing left / right button; User can select resolution through  “configuration ” ” remote configuration ” “ channel configuration ” “ Frame rate”;  The relationship between frame and resolution is as below table:    Max bitrate Resolution  Max. Frame Rate  （ ） recommended   NTSC  UXGA  10  4M    HD720p  15  3M    SVGA  30  2.5M    4CIF  30    1.5~2M  VGA  30                1.5M  Dcif ...

  • Page 44: Auto Gain Settings

    User Manual of Network Camera  6.2.6 Auto Gain settings  Press left / right to adjust AUTO GAIN level among OFF, low, middle and high;  6.2.7 DAY / NIGHT Settings  Press left / right to select DAY / NIGHT mode among DAY, NIGHT and AUTO;      Fig.6.2.1 DAY Mode      Fig.6.2.2 NIGHT Mode ...

  • Page 45: White Balance Settings

    User Manual of Network Camera  6.2.8 White Balance Settings  Press left / right to set WHITE BALANCE AUTO or OFF;  6.2.9 Effect Mode settings  Press left / right to select EFFECTS MODE among OFF, SPEIA, NEGTIVE, SOLARIZE1 and SLOARIZE2;      Fig.6.2.3 SEPIA Mode      Fig.6.1.1 NEGATIVE Mode ...

  • Page 46: Mirror Mode Settings

    User Manual of Network Camera  6.2.10 Mirror mode settings  Press left / right to select MIRROR mode among OFF, LEFT RIGHT, UP BOTTOM, and CENTER;        6.2.11 ePTZ settings  Press left / right to set ePTZ ON or OFF;  Under the resolution of QCIF/CIF/DCIF/2CIF/VGA/D1/SVGA, support pan\tilt\zoom operation, pan  and tilt operation can be carried out only after zooming in, Support 127 preset positions (95 is  excluded and used to call menu).Patrol path supports the preset of movement from Top left‐hand  corner of the screen to the bottom right‐hand, supports 8 manual disposition patrols as well.  HD720p resolution only supports pan and tilt operation, does not support zoom operation. UXGA  resolution does not support the ePTZ function.       ...

  • Page 47: Chapter 7 Specifications And Drawings

    User Manual of Network Camera  Chapter 7 Specifications and Drawings  7.1 Specifications    Type  FXD‐1002/IR  FXD‐1001/IR  Art. No.  92709  92711  Series  eneo F  Resolution standard  HD 720p  System  Day & night  Sensor size  1/3"  Imager  CMOS  CCD, Sony Progressive scan  Sensitivity (at 50% video signal)  0.5 Lux, at F1.2  0.1 Lux (colour); 0.01 Lux at  F1.2  Digital Noise Reduction (DNR)  no  Low speed shutter  yes, 1/4sec ‐ 1/100,000sec  Backlight compensation  no  Wide Dynamic Range (WDR)  no  IR cut filter  switchable  Mirror function  yes  Resolution max.  1600 x 1200  1280 x 960 ...
  • Page 48 User Manual of Network Camera  Type  FXD‐1002/IR  FXD‐1001/IR  Art. No.  92709  92711  Compression standard  H.264, MJPEG  Stream types  H.264, MJPEG multiple  Network connection  RJ‐45  Ethernet interface  100Base‐TX  Web browser  MS Internet Explorer vers. 7.0 or higher  Network protocols  TCP/IP, HTTP, DHCP, DNS, RTP, RTCP, PPPoE, FTP, SMTP,  NTP, SNMP  Lens type  varifocal  Nominal format size  1/3"  Focal length  2.7 mm ‐ 9 mm  Horizontal angle of view  101° ‐ 30,4°  Digital zoom  yes  Iris control    no  Illumination  infrared, 24 LEDs 850nm. Integrated light sensor for On/Off  switching of the illumination  Illumination range  approx. 15m (at a good light reflexion and 40% Videosignal)  Recording  permanent, contact, movement, timer  Recording speed ...

  • Page 49: Dimensional Drawings

    User Manual of Network Camera  Optional Accessories The optional accessories currently available can be found on our Homepages: www.videor.com and www. eneo-security.com     7.2 Dimensional Drawings  3x 4.5 Dimensions: mm  ...

  • Page 50: Appendix 1 Sadp Introduction

    User Manual of Network Camera  Appendix 1 SADP Introduction  1. Brief introduction    SADP (Search Active Devices Protocol) is a kind of software which can automatically search  network speed dome in LAN. User can modify the IP address, subnet mask and port of the  device without visiting IP address of the device. Additionally, password of the super user in this  device can be recovered as default.  SADP software needs to support SADP, so we should install WinPcap at first, which is placed at  the directory of SADP software.      2. Search active devices online  After installing WinPcap, double click sadpdlg.exe. The software will start to search active  devices in LAN, and device type, IP address, Port number, Device Serial No., subnet mask, MAC  address, the number of channels, main control and encoding version and device initiating time  are showed in the list, as following:     ...
  • Page 51 User Manual of Network Camera  3. Modify device information    Select the device that needs modification in the device list, then basic information of the device  will be demonstrated in the information column on the right. Click “modify” button to activate  IP address, subnet mask, device port editing and password validating box, as follows:  Select the device that needs modification in the device list, then basic information of the device  will be demonstrated in the information column on the right. Click “modify” button to activate  IP address, subnet mask, device port editing and password validating box, as following:        Input new IP address, subnet mask, and port number, and click “save” button. If a dialog pops up,  showing “saved successfully”, that means you have modified the configuration information; if  “saving failed” turns up, click the “cancel” button to quit it.    4. Recover default password  You can reset the password of the super user as “12345” in the case of a lost password.  Input certain validation code into the ‘Resume default password’ box, and click ‘OK’ to finish the  administrator’s password initiating.   ...

  • Page 52: Appendix 2 Port Map

    User Manual of Network Camera  Appendix 2 Port Map  Note: The following setting is about TP‐LINK router (TL‐R410), which is maybe distinct from other  router’s setting.  1. Firstly, select the router’s WAN connection Type. As the following Fig. shows:        2. Set the “network parameter” of the router as the below figure. The setting includes subnet  mask and gateway.     ...
  • Page 53 User Manual of Network Camera  3. Set the port map in the virtual severs of Forwarding. By default, camera uses port 80, 8000, 554  and 8200. You can change these ports value with IE or client software.    The following figure gives the illustration. One camera’s ports are 80, 8000, 554, 8200 and its IP  address is 192.168.1.23. The other camera’s ports are 81, 8001, 555, 8201 and IP is 192.168.1.24.  Afterwards, enable all or TCP protocols. Enable the port map after pressing the ‘Save’.      As the settings mentioned above, map the router’s port 80 and 8000 to the network camera at  192.168.1.23; and port 81 and 8001 to the network camera at 192.168.1.24. In this way, user can  access the 192.168.1.23 through accessing the router’s port 80 and 8000.    Note: The port of the network camera cannot conflict with other ports. For example, some router’s  web management port is 80. User can amend the router’s or the camera’s port to solve this  problem.   ...

  • Page 54: Appendix 3 Pin Definition

    User Manual of Network Camera  Appendix 3 Pin Definition  (1) UTP between the network port of camera and HUB (Direct Cable)    (2) UTP between the network port of camera and PC (Cross Cable):     ...
  • Page 55 User Manual of Network Camera ...
  • Page 56 User Manual of Network Camera  eneo is a registered trademark of Videor E. Hartig GmbH ® Exclusive distribution through specialised trade channels only. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark, Germany Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100 www.videor.com...
