- Page 1 High-Capacity Power Supply Installation and Operation Guide Part #69-1683-226 Copyright © 2010. All rights reserved, Teledyne Isco, Inc. Revision A, April 21, 2011...
- Page 3 Teledyne Isco recommends that you read this manual completely before placing the equipment in service. Although Teledyne Isco designs reliability into all equipment, there is always the possi- bility of a malfunction. This manual may help in diagnosing and repairing the malfunc- tion.
-
Page 5: Important Safety Instructions
7. When the Model 913 is in use, make sure the cord is located so it will not be crushed, stepped on, tripped over, or otherwise subjected to damage or stress. - Page 6 Battery-Backed Power Supply Safety 9. Do not operate the Model 913 with a damaged cord or plug. Replace the power supply immediately. 10. Other important safety instructions are scattered within the following Opera- tional sections of this manual. Please be cognizant of all cautions and warnings...
- Page 7 Battery-Backed Power Supply Safety General Warnings Before installing, operating, or maintaining this equipment, it is imperative that all hazards and preventive measures are fully understood. While specific hazards may vary according to location and application, take heed of the following general warnings: WARNING Liquids associated with this instrument may be classified...
- Page 8 AVERTISSEMENT Ce système peut utiliser des dissolvants organiques inflammables. Pour réduire le péril qui peut être causé par l'accumulation des vapeurs explosives, Teledyne Isco recommande que vous installez ce système dans un environnement bien-aéré qui est conçu pour les matières hasardeuses.
-
Page 9: Hazard Symbols
Battery-Backed Power Supply Safety The equipment and this manual use symbols used to warn of Hazard Symbols hazards. The symbols are explained below. Hazard Symbols Warnings and Cautions The exclamation point within the triangle is a warning sign alerting you of important instructions in the instrument’s technical reference manual. - Page 10 Battery-Backed Power Supply Safety viii...
- Page 11 Model 914 Battery-Backed Power Supply, which can provide uninterrupted power. 1.2 Operating Attach the shorter of the two 913 Power Supply cables to the flow meter or sampler in the same manner as a standard battery. Instructions Refer to the sampler or flow meter instruction manual to see how power supplies are connected.

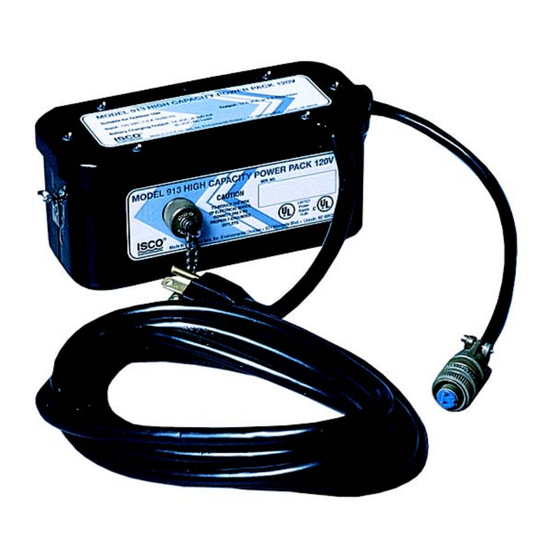

- Page 12 Model 923 – The Model 923 High Capacity Power Supply is intended for use on a 240 VAC, 60 Hz circuit. Figure 1-1 High Capacity Power Supply, Models 913 (left) and 923 (right)
-
Page 13: Outdoor Use
Metal Screw Grounding Tab Figure 1-2 Grounding methods 1.3 Outdoor Use If you use the 913 Power Supply outdoors, we recommend con- nection to a GFCI-protected outlet for safety, particularly if the environment is frequently wet. 1.4 Servicing There are no user-serviceable parts inside the case. The circuitry for the regulator and battery charger are encapsulated in a ther- mosetting potting compound. -
Page 14: Technical Specifications
High Capacity Power Supply 1.5 Technical Technical specifications for the High Capacity Power Supply are listed in the following table. Specifications Table 1-1 Technical Specifications for the High Capacity Power Supply Weight 6.5 pounds (2.9 kg) Dimensions 3” X 3.5” X 7” (7.6 X 8.9 X 17.8 cm) Input Power 120 VAC ±... - Page 15 4. Le Modèle 913 est conçu pour utilisation à l’INTÉRIEUR et à l’EXTÉRIEUR, mais il ne con- vient pas aux environnements à risques. Abstenez-vous de placer l’unité à un endroit où il y a risque d’accumulation de gaz inflammables.
-
Page 17: Consignes D'utilisation
M/S de la Batterie au nickel cadmium, Modèle 934, au connecteur MIS du Modèle 913. Une période de 15 à 18 heures doit être prévue pour la charge complète de la batterie. Veuillez consulter le Guide d’instruction des produits électriques (Power Products... -
Page 18: Chargement De La Batterie
Modèle 913 – Le Bloc d’alimentation haute capacité, Modèle source de courant 913, est conçu pour une utilisation sur un circuit de 120 VCA, 60 Hz et est doté d’une fiche de mise à la terre standard à trois broches (esquisse A, Figure 1-2) qui doit être utilisée avec une prise de courant à... - Page 19 Modèle 923 – Le Bloc d’alimentation haute capacité, Modèle 923, est conçu pour un circuit de 240 VCA, 50 Hz. Figure 2-1 Bloc d’alimentation haute capacité – Modèle 913 (à la gauche) et Modèle 923 (à la droite)
-
Page 20: Utilisation À L'extérieur
2.4 Utilisation à Lorsque vous vous servez du Bloc d’alimentation haute capacité, l’extérieur Modèle 913, à l’extérieur, nous vous recommandons, à des fins de sécurité, d’utiliser une prise dotée d’un disjoncteur de fuite de terre, particulièrement pour les environnements fréquemment soumis à... -
Page 21: Spécifications Techniques
Modèle 913 Bloc d’alimentation haute capacité 2.6 Spécifications Les spécifications techniques s’appliquant Bloc d’alimentation supporté par batterie sont énumérées dans le tableau paraissant techniques ci-dessous. Tableau 2-1 Spécifications techniques s’appliquant à l’unité Poids 6,5 lb (2,9 kg) Dimensions 3 po x 3,5 po x 7 po (7,6 cm x 8,9 cm x 17,8 cm) Puissance d’entrée... - Page 22 Modèle 913 Bloc d’alimentation haute capacité...
- Page 23 Lincoln, NE 68504, U.S.A. customer’s facility and the repair facility. * This warranty applies to the USA and countries where Teledyne Isco Inc. does not have an authorized dealer. Customers in countries outside the USA, where Teledyne Isco has an authorized dealer, should contact their Teledyne Isco dealer for warranty service.
