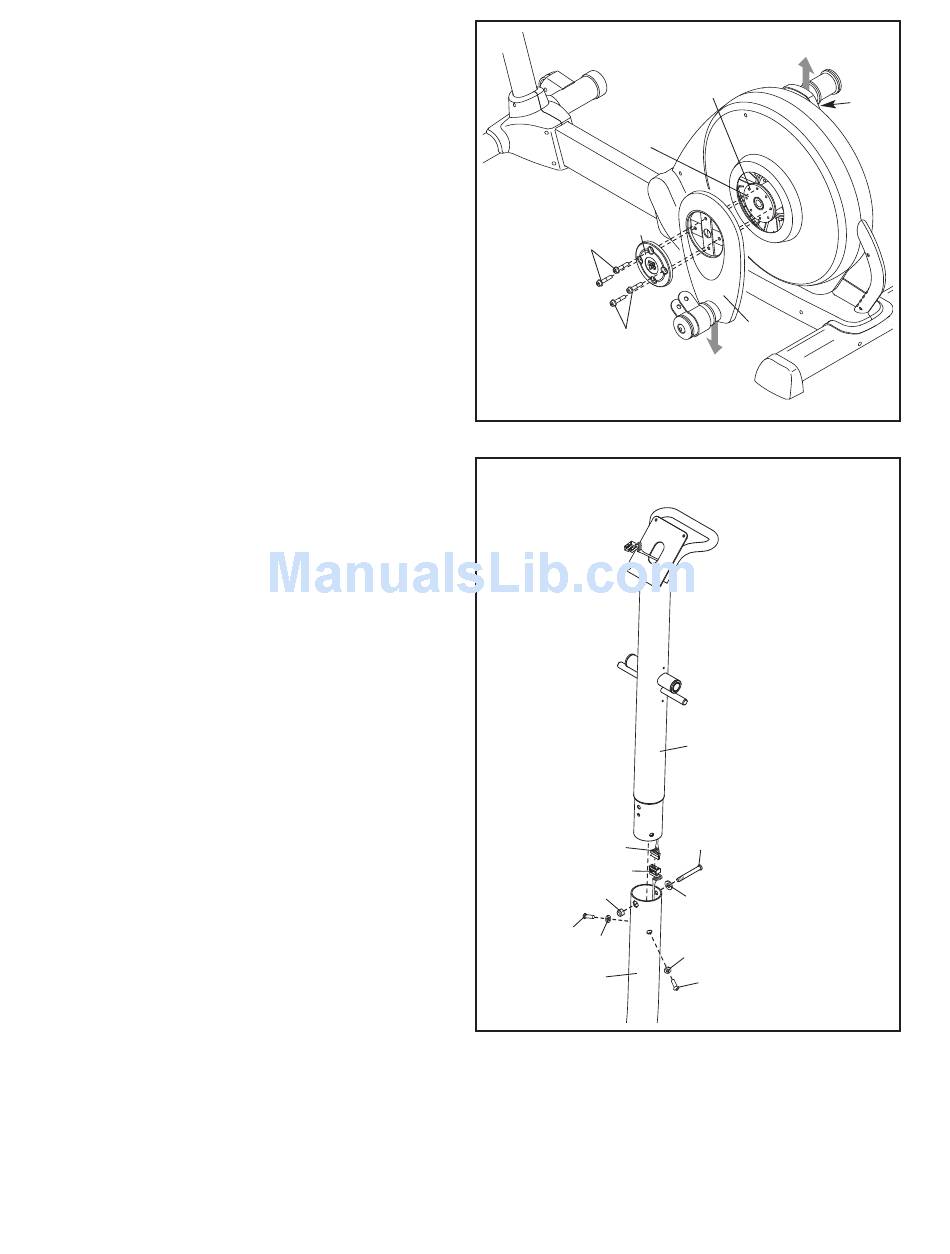

4. Założyć ramię wahacza (36), dociskając je do
lewej piasty (38). Ustawić osiowo otwory
ramienia i wolne otwory piasty. Wsunąć cztery
śruby (87) w otwory osłony (75) i ramienia, a
następnie dokręcić je ręcznie. Najpierw mocno
dokręcić dowolną śrubę, a następnie śrubę zna-
jdującą się po przekątnej. Po zakończeniu
poprzedniej czynności, dokręcić dwie pozostałe
śruby.
Wykonać te same czynności po drugiej stronie
trenażera eliptycznego, upewniając się przy
tym, że ramiona wahacza (36) ustawione
zostały tak jak to ukazano na rysunku.
Uwaga: po prawej stronie nie zastosowano
śrub koła pasowego (98).
5. Jedna osoba przytrzymuje kolumnę (3), druga
natomiast doprowadza do połączenia górnego
(48) i dolnego (49) kabla. Delikatnie pociągnąć
za wystającą końcówkę górnego kabla w
celu wyeliminowania luzu, a następnie
wsunąć kolumnę w podstawę (1) i przymocow-
ać, używając do tego celu śruby z łbem
półkulistym M8 x 71mm (80), podkładki
dzielonej M8 (90) i przeciwnakrętki M8 (78).
Należy wstrzymać się z dokręceniem śruby z
łbem półkulistym i upewnić się, że przeciw-
nakrętka została prawidłowo umieszczona w
sześciokątnym otworze podstawy.
Po zakończeniu powyższych czynności,
przykręcić ręcznie do podstawy (1) dwie śruby z
łbem półkulistym M8 x 23mm (84) z podkładka-
mi dzielonymi M8 (90).
