MONTAGEM

O processo de montagem requer a presença de duas pessoas. Coloque o tapete rolante numa área vazia e re-
tire todos os materiais de embalagem. Não descarte os materiais de embalagem até terminar a montagem. Nota: O
verso da cinta de caminhar do tapete rolante está revestido com um lubrificante de alto desempenho. Durante o
envio, algum desse lubrificante pode ter sido transferido para o topo da cinta de caminhar ou da embalagem de
envio. Isto é uma condição normal e não afecta o desempenho do tapete rolante. Se existir lubrificante presente no
topo da cinta de caminhar, basta limpá-lo com um pano macio e um detergente suave não- abrasivo.
O processo de montagem requer as chaves sextavadas
, um maço de borracha
cate de pontas redondas

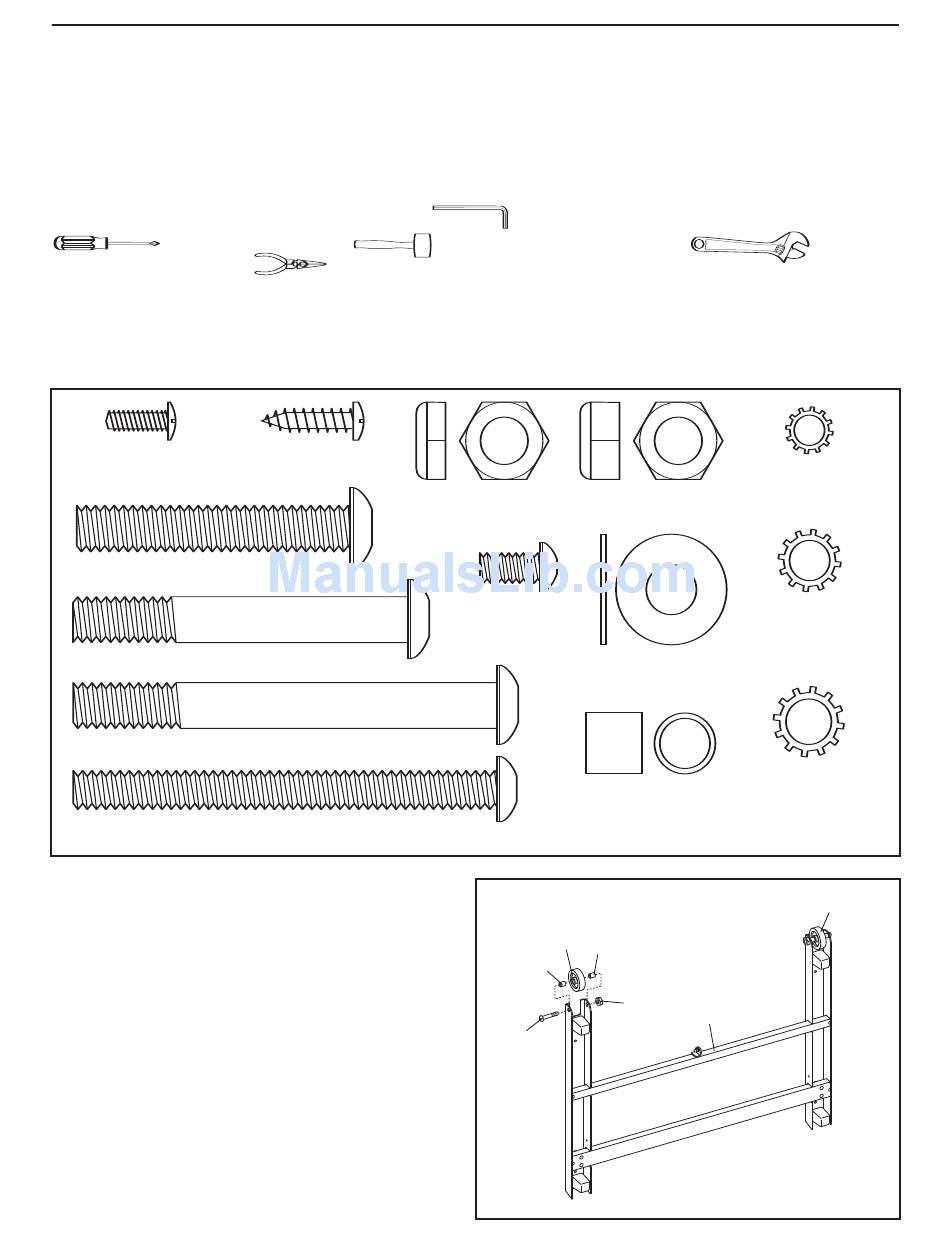

Utilize os desenhos abaixo para ajudar a identificar as peças de montagem. O número entre parêntesis por baixo
de cada desenho é o código da peça, de acordo com a LISTA DE PEÇAS mostrada na página 27. O número
mostrado depois dos parênteses indica a quantidade necessária para a montagem. Para evitar danificar as
peças plásticas, não use ferramentas eléctricas na montagem.
Parafuso Prateado
de Terra (11)–2
Pino da Barra Vertical (27)–4
Pino da Roda (14)–2
Pino da Estrutura (32)–2
Pino do Apoio para as Mãos (20)–4
1. Fixe uma roda (45) a um lado da Base (48) com
um Pino da Roda (14), dois Espaçadores da
Roda (44) e uma Porca da Roda (35), conforme
indicado. Não aperte excessivamente a Porca
da Roda; as Rodas devem girar livremente.
Fixe a outra Roda (45) ao outro lado da Base
(48) da mesma maneira.
Wheel Bolt (14)–2
Frame Bolt (32)–2
, uma chave de grifos ajustável
.
Parafuso de
3/4 pol. (2)–10
Porca da Roda
incluídas e uma chave de fendas Phillips
Porca (47)–2
(35)–2
Pino da Consola
(22)–2
Anilha da
Estrutura (33)–2
Espaçador da
Roda (44)–4
1
45 44
44
35
14
6
1/2" Screw (119)–1
, e um ali-
Anilha em Forma
de Estrela de 1/4
pol. (21)–2
Anilha do Apoio
para as Mãos em
Forma de Estrela
(19)–4
Anilha da Barra
Vertical em Forma
de Estrela (39)–4
45
48
1 1/2" Screw (97)–4
