MONTAGEM
O processo de montagem requer a presença de duas pessoas. Coloque o tapete rolante numa área desimpedida
e retire todos os materiais de embalagem. Não descarte os materiais de embalagem até terminar a montagem. Nota:
A face inferior da cinta de caminhar do tapete rolante está revestida com um lubrificante de alto desempenho. Durante
o transporte, uma pequena porção do lubrificante pode passar para a face superior da cinta de caminhar ou para a
embalagem de transporte. Isto é uma situação normal e não afecta o desempenho do tapete rolante. Se existir lubrifi-
cante na face superior da cinta de caminhar, basta limpá-lo com um pano macio e um detergente suave, não abrasivo.
O processo de montagem exige as chaves sextavadas incluídas
um alicate de cortar arame
Para identificação do equipamento de montagem, consulte a TABELA DE IDENTIFICAÇÃO DE PEÇAS nas
páginas centrais deste manual. Nota: O equipamento de montagem e outras peças pequenas vêm embala-
dos em sacos de peças separados. Não abra os sacos das peças até tal lhe ser solicitado nas instruções.

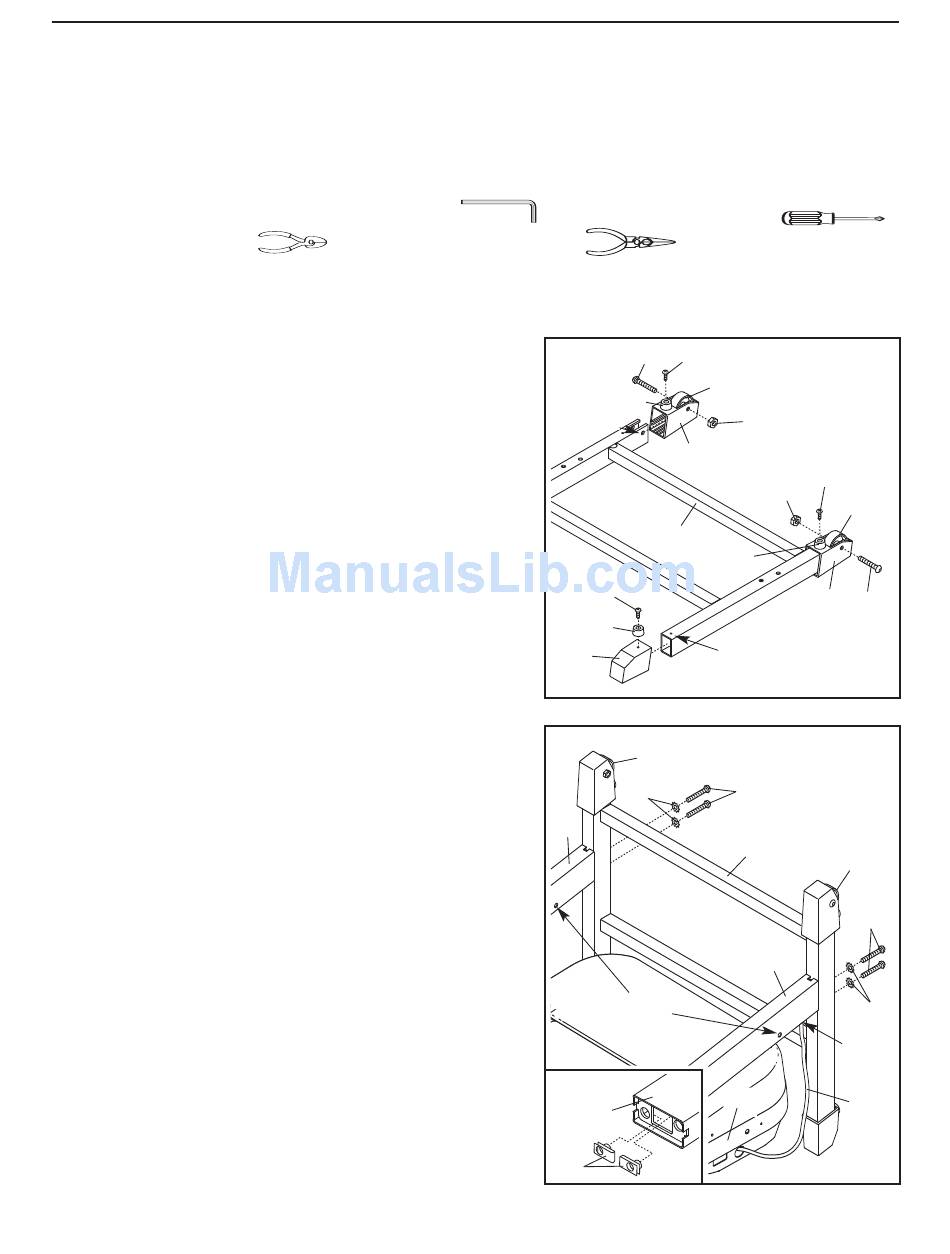

1. Certifique-se de que o cabo de alimentação eléctrica
está desligado.
Coloque a Base (79) na posição mostrada, com os pe-
quenos orifícios indicados virados para cima (é mostrado
apenas um orifício pequeno). Instale uma Roda (63) em
cada uma das Caixas de Roda (62) e faça deslizar as
Caixas de Roda na direcção das extremidades da Base
com orifícios para parafusos.
Abra o saco de peças A. Aperte as Rodas (63) às Caixas
de Roda (62) com os Parafusos de 2 1/2" (61) e as Porcas
do Eixo do Motor (15). Certifique-se de que as Porcas
do Eixo do Motor estão dos lados mostrados na fi-
gura; não aperte os parafusos excessivamente.
Encaixe as duas Tampas Terminais (75) nas outras duas
extremidades da Base (79) (só é apresentada uma
Tampa Terminal). Fixe os quatro Apoios (73) nas Tampas
Terminais e nas Caixas das Rodas (62) com quatro
Parafusos Tek de 1 1/4" (60).
2. Levante a Base (79) para uma posição vertical e segure-a
junto da Estrutura (96) do tapete rolante conforme mos-
trado. Certifique-se de que as Rodas (63) estão na po-
sição indicada.
Identifique a Barra Vertical da Direita (104), que tem um
orifício redondo grande no local indicado. Introduza a
Cablagem (65) no orifício e faça-a sair pela parte superior
da Barra Vertical da Direita. Certifique-se de que instala
duas Porcas em U (74) na extremidade inferior da Barra
Vertical da Direita (consulte o desenho 2a). Segure a
Barra Vertical da Direita contra a Base (79) conforme
mostrado. Certifique-se de que a Barra Vertical da
Direita está orientada de modo a que o orifício do eixo
se apresente na posição mostrada. Aperte, à mão, os
dois Parafusos de 3" (58) com duas Anilhas Recortadas
de 5/16" (57) na parte inferior da Base e na extremidade
inferior da Barra Vertical da Direita.
Fixe a Barra Vertical da Esquerda (47) à Base (79) da
mesma forma. Nota: Não é instalada qualquer cablagem
na Barra Vertical da Esquerda.
Com a ajuda de outra pessoa, levante cuidadosamente as
Barras Verticais (47, 104) para a posição vertical.
e um alicate de pontas redondas
6
e uma chave de fendas Phillips
.
1
61
60
Orifício
63
do
73
Parafuso
62
79
60
73
Orifício pequeno
75
2
63
57
47
Orifícios
do Eixo
2a
104
74
,
15
60
15
63
73
62
61
58
79
63
58
104
57
Orifício
Re-
dondo
96
65
