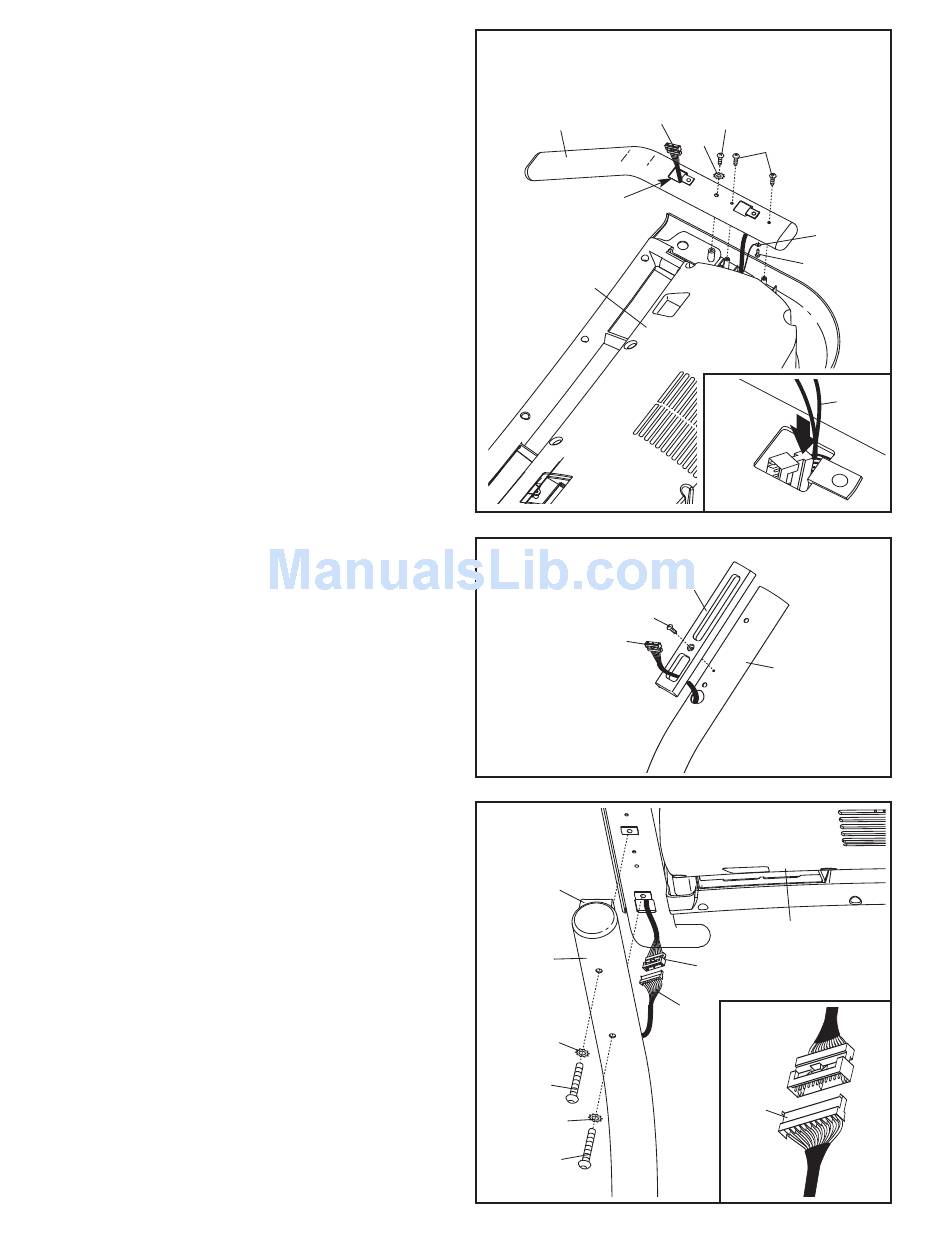

7. Coloque a unidade da consola virada para baixo
sobre uma superfície macia para evitar riscá-la.
Peça a uma segunda pessoa para segurar no
Apoio para as Mãos (18) na posição indicada.
Insira o fio da consola no Apoio para as Mãos e
puxe-o para fora no orifício quadrado indicado.
Se necessário, agarre o conector com um ali-
cate de pontas redondas apenas na área indi-
cada pela seta no desenho incluído. Em se-
guida, retire o atilho do fio da consola.
Fixe o fio de terra ao Apoio para as Mãos (18)
com um Parafuso Prateado de Terra (11). Em
seguida, coloque o Apoio para as Mãos na uni-
dade da consola. Certifique-se de que não
existe nenhum fio entalado. Aperte com os
dedos o Pino da Consola (22) com uma Anilha
em Forma de Estrela de 1/4 pol. (21) no Apoio
para as Mãos e, em seguida, aperte com os
dedos dois Parafusos de 3/4 pol. (2) no Apoio
para as Mãos. Aperte o Pino da Consola e, em
seguida, aperte os dois Parafusos; não aperte
os Parafusos em demasia.
Fixe o outro Apoio para as Mãos (não é mos-
tradoapresentado) da mesma forma. Nota:
Não existem fios do outro lado.
8. Insira a Barra Vertical (28) através de um
Espaçador do Apoio para as Mãos (88) con-
forme indicado. Fixe o Espaçador do Apoio para
as Mãos à Barra Vertical Direita (36) com um
Parafuso de 3/4 pol. (2).
Fixe o outro Espaçador do Apoio para as Mãos
(não apresentado) para a Barra Vertical
Esquerda (não apresentado) da mesma forma.
Nota: Não existem fios do lado esquerdo.
9. Enquanto outra pessoa segura na Base da
Consola (26) junto ao Espaçador do Apoio para
as Mãos (88), ligue o fio da consola ao Fio da
Barra Vertical (28) conforme indicado no de-
senho incluído. Importante: Se os conectores
estiverem correctamente orientados, encai-
xarão facilmente um no outro com um esta-
lido. Se não estiverem correctamente orienta-
dos, a consola pode ficar danificada quando
for ligada à corrente. Insira os conectores na
Barra Vertical Direita (36).
Fixe a Base da Consola (26) na Barra Vertical
Direita (36) e na Barra Vertical Esquerda (não
apresentada) com quatro Pinos do Apoio para
as Mãos (20) e quatro Anilhas Recortadas do
Apoio para as Mãos em Forma de Estrela (19)
(só é apresentado um lado). Encaixe os quatro
Pinos do Apoio para as Mãos antes de os
apertar qualquer um deles; não os aperte ex-
cessivamente.
7
Fio da
Consola
18
Orifício
Quadrado
Montagem
da Consola
8
2
28
9
88
36
19
20
19
20
9
22
21
2
Fio de
Terra
11
Atilho
88
36
26
Fio da Consola
28
28
