MONTAGEM

• A montagem requer duas pessoas.
• Coloque todas as peças numa área desimpe-
dida e retire os materiais de embalagem. Não
elimine os materiais de embalagem até concluir a
montagem.
• Após o transporte poderá encontrar uma sub-
stância oleosa no exterior do tapete rolante. Isso
é normal. Se houver uma substância oleosa no
tapete rolante, basta limpá-la com um pano macio
e um detergente suave e não abrasivo.

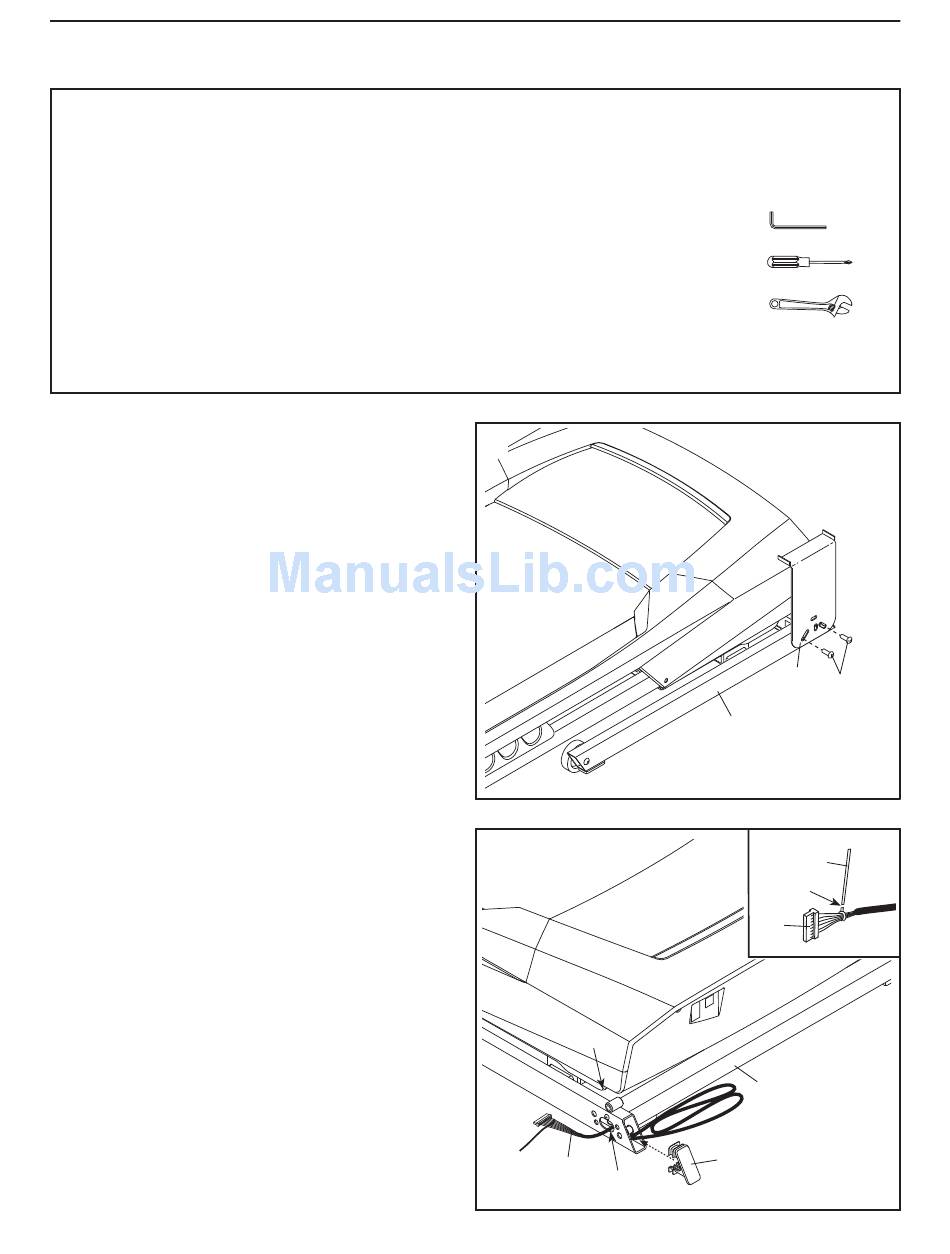

1. Certifique-se de que o cabo de alimentação
esteja desligado.
Remova e elimine os dois parafusos (A) e o
suporte de transporte (B) do lado direito da Base
(74).
Depois, remova e elimine os parafusos e o
suporte de transporte (não mostrado) do lado
esquerdo da Base (74).
2. Localize o Fio da Barra Vertical (63), arrumado
entre a Base (74) e o Tabuleiro Inferior (52).
Passe o Fio da Barra Vertical por dentro da
Base, fazendo-o sair pelo orifício indicado.
Insira uma Tampa da Base (70) de cada lado da
Base (74).
Consulte o desenho inserido. Corte o atilho
plástico junto ao Fio da Barra Vertical (63).
Tenha cuidado para não danificar o Fio da
Barra Vertical.
• Para identificar as peças pequenas, consulte a
página 6.
• A montagem requer as ferramentas seguintes:
as chaves sextavadas incluídas
uma chave Phillips
uma chave inglesa
Para evitar danificar peças, não utilize ferramen-
tas eléctricas.
1
2
52
63
Orifício
7
B
A
74
Atilho
Cortar
63
74
70
