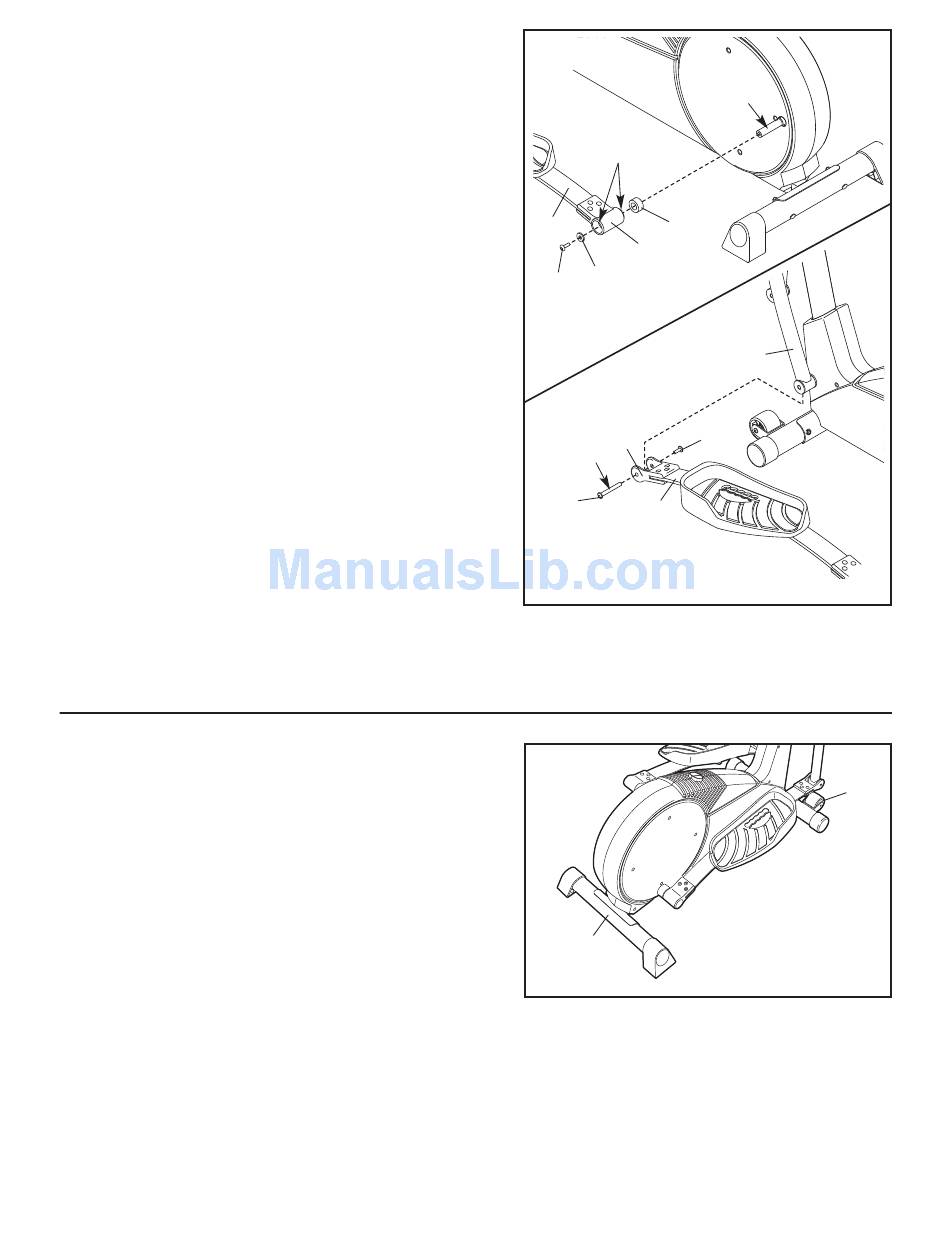

8. Zoek naar de Linker Achter Veersteun (12) van de lin-
ker Pedaalveer (11). Smeer wat vet op de Pedaalarm
Hulsjes (37) Van de Linker Achter Veersteun en op de
as van de linker Schijf (16). Schuif een Veer Tussenring
(63) op de as. Zorg ervoor dat de Veer Tussenring
zodanig gedraaid wordt dat de platte kant naar de
elliptische trainer wijst. Schuif vervolgens de Linker
Achter Veersteun op aan de as. Schuif een Veersteun
Tussenring (35) op een M10 x 27mm Nylon Schroef
(40) en draai de Nylon Schroef vast in de as.
Houdt vervolgens de onderkant van de Onderste Stang
van de Armhendel (5) vast tegen de binnenkant van de
Voorste Veehouder (76) op de linker Pedaalveer (11).
Smeer wat vet op een M10 Bout Set (74). Maak de
Onderste Stang van de Armhendel aan de Voorste
Veehouder vast met de M10 Bout Set. Draai de Bout
Set niet te vast. De Onderste Stang van de
Armhendel moet vrij kunnen draaien.
Maak op dezelfde manier de rechter Pedaalveer (niet
getoond) aan de rechterkant van de elliptische trainer
vast.
Zie stap 6. Draai de M8 x 45mm Bouten met Rond Kop
(50) in de Onderste Stangen van de Armhendel (5).
9. Zorg ervoor dat alle onderdelen van de elliptische trainer goed vastgedraaid worden. Opgelet: Het kan
zijn dat sommige onderdelen na montage overblijven. Leg een matje onder de elliptische trainer om uw vloer
(bedekking) niet te beschadigen.
HOE DE ELLIPTISCHE TRAINER TE VERPLAATSEN
Ga achter de elliptische trainer staan en houdt de Achterste
Stabilisator (9) goed vast. Til de elliptische trainer zo hoog
op dat deze met de hulp van de Wieltjes (22) kan worden
verplaatst. Verplaats de elliptische trainer voorzichtig naar
de gewenste plaats en zet het apparaat weer op de vloer
neer. GEVAAR: Buig vanuit uw benen en houdt uw rug
recht wanneer u de Achterste Stabilisator optilt om risi-
co op letsel te vermijden. Zorg ervoor dat u met uw
benen tilt en niet met uw rug.
8
37, Vet
11
12
35
40
76
Vet
74
11
9
8
16, Vet
63
5
74
22
