Pro-Form 595 Hr Gebruiksaanwijzing page 7

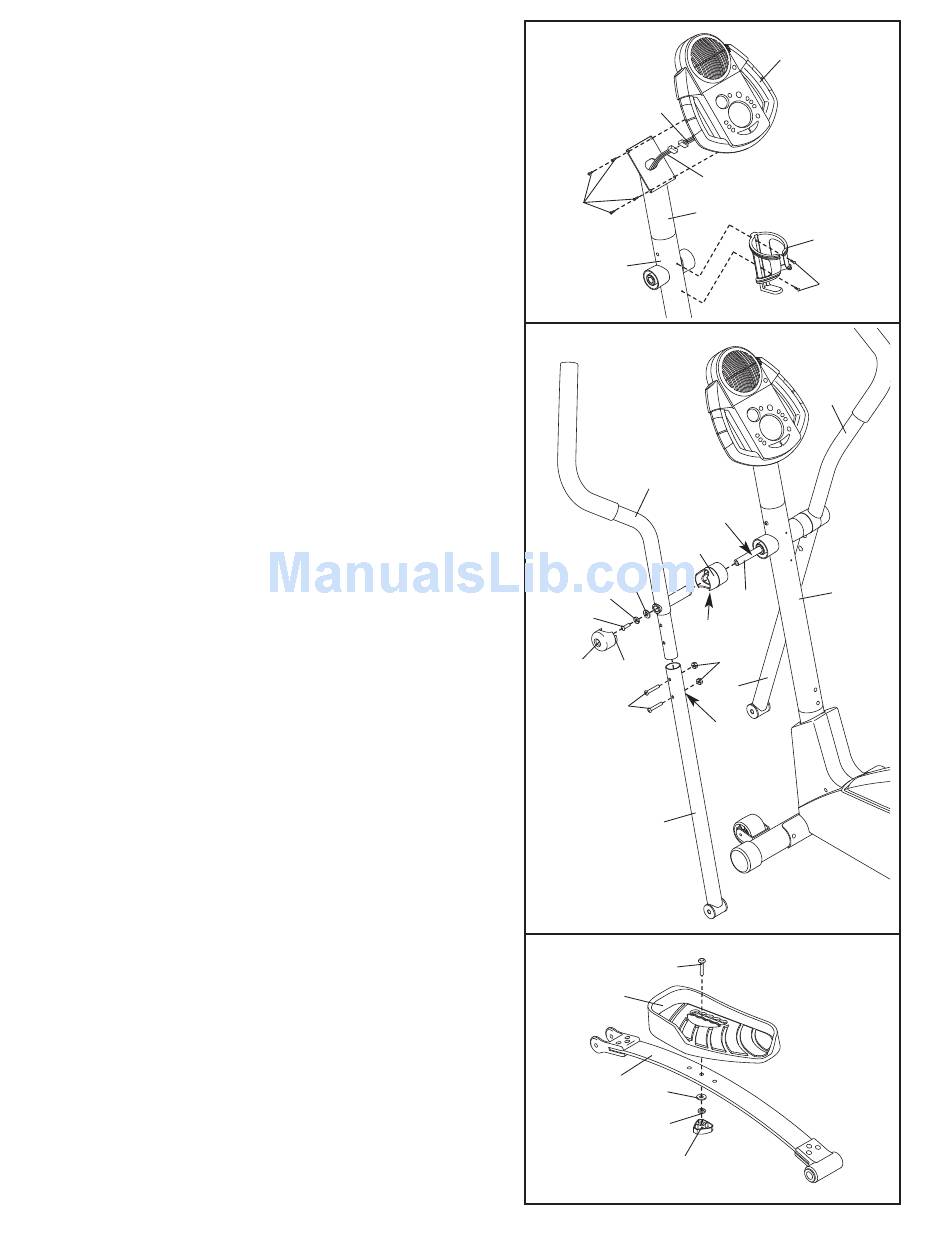

5. Verbindt terwijl de tweede persoon het Bedieningspa-
neel (23) in de aangegeven positie vasthoudt de draad-
koker van het Bedieningpaneel met op het Verlengstuk
van de Draadkoker (44). Steek het verlengstuk van de
Draadkoker in het Verlengstuk van de Staander (73).
Maak het Bedieningspaneel (23) aan het Verlengstuk
van de Staander (73) vast met vier M4 x 16mm
Schroeven (52). Zorg ervoor dat de draden niet
bekneld raken.
Maak de Waterfleshouder (65) aan de Staander (2) vast
met twee M4 x 19mm Schroeven (86).
6. Zoek naar het Linker Armhendel (6) (door een sticker
aangegeven). Steek het Linker Armhendel in een van
de Onderste Stangen van de Armhendel (5). Zorg
ervoor dat de Onderste Stang van de Armhendel
zodanig gedraaid wordt dat de zeshoekige gaten
zich aan de getoonde zijde bevinden. Maak het
Linker Armhendel vast aan een van de Onderste Stang
van de Armhendel met twee M8 x 45mm Bout met
Ronde Kop (50) en twee M8 Nylon Klemmoeren (38).
Zorg ervoor dat de Nylon Klemmoeren zich in de
zeshoekige gaten bevinden. Draai de de Bout met
Ronde Kop nog niet te vast.
Steek de Schakelas (7) in de Staander (2) en centreer
de Schakelas. Smeer een goede hoeveelheid vet op
beide uiteinden van de Schakelas.
Draai het Tussentuk van de Armhendel (47) zodanig dat
de kleine pijl op het Tussenstuk van de Armhendel naar
de grond wijst and schuif het Tussentuk van de
Armhendel op de buis van de Linker Armhendel (6).
Schuif vervolgens de Linker Armhendel op de Schakelas
(7).
Plaats een Armhendel Tussensring (55) en een
Tussenring (43) op de M8 x 25mm Nylon Schroef (56)
en draai de Nylon Schroef in de Schakelas (7). Druk de
randjes van het Armhendel Kapje (46) in het
Staandertussenstuk (48).
Monteur de Rechter Armhendel (8) en de Onderste
Stang van de Armhendel (5) op dezelfde manier.
7. Zoek naar de door een sticker aangegeven linker
Pedaalveer (11). Maak het Linker Pedaal (13) aan de lin-
ker Pedaalveer vast met een M10 x 30mm Draagbout
(80), een M10 Tussenring (78), een M10 Veerring (59),
en een Pedaalknop (81) zoals aangegeven. Opgelet: Het
Linker Pedaal kan in verschillende standen worden
gesteld. Het Linker Pedaal biedt 5 standen en de
Pedaalveer kent 3 stelgaten.
Maak het Rechter Pedaal (niet getoond) op dezelfde
manier vast. Zorg ervoor dat beide Pedalen in dezelfde
stand staan en in dezelfde gaten bevestigd zijn.
5
Draadkoker
52
2
6
6
43
55
56
46 Randjes
50
7
13
11
78
59
7
23
44
73
65
86
8
Vet
47
7
Pijl
38
5
Zeshoekige
Gaten
5
80
81
2
