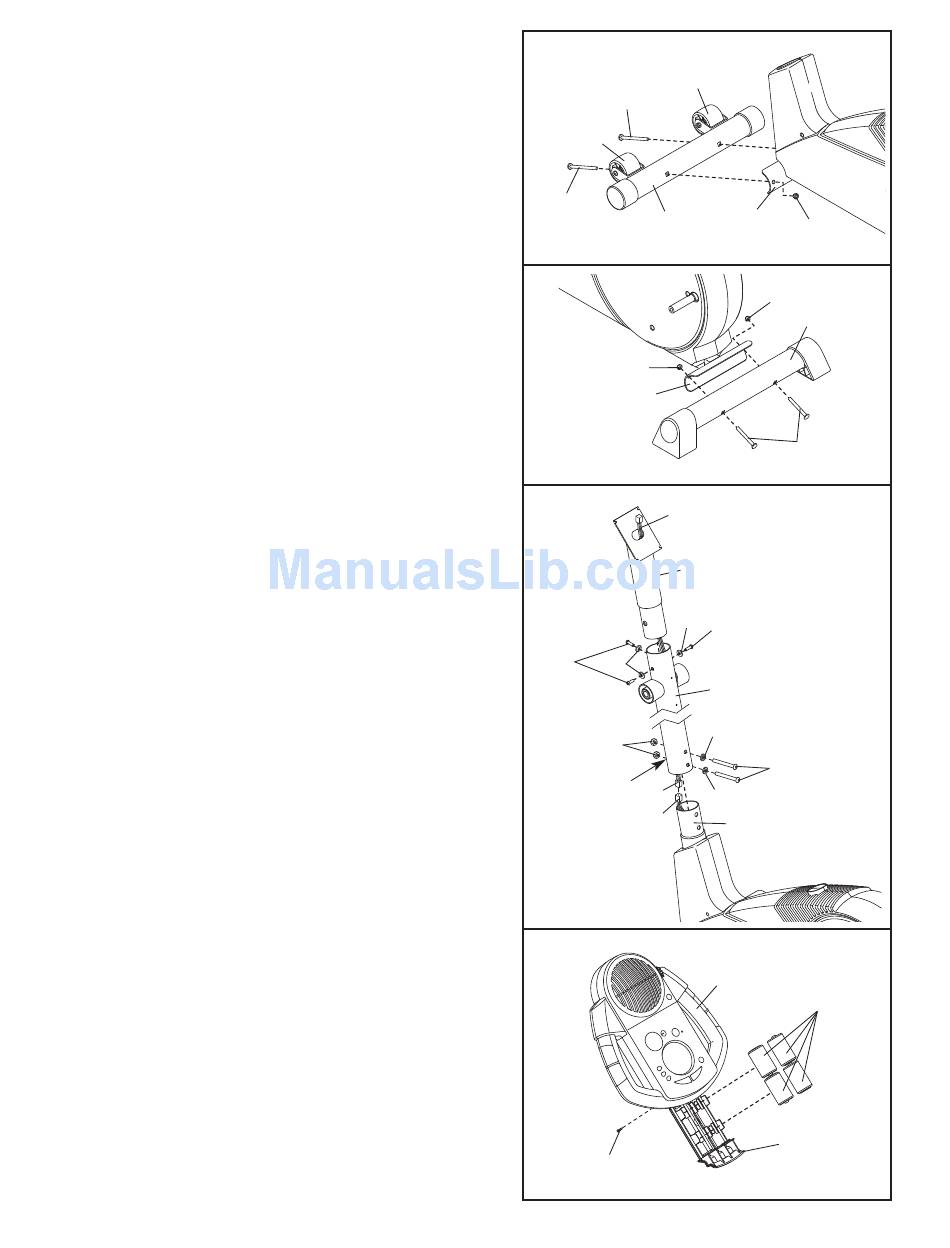

1. Zoek naar de Voorste Stabilisator (10). Maak terwijl de
tweede persoon de voorkant van het Onderstel (1) wat
optilt de Voorste Stabilisator aan het Onderstel vast
met twee M10 x 75mm Draagbouten (34) en twee M10
Nylon Klemmoeren (33). Zorg ervoor dat de Voorste
Stabilisator zodanig gedraaid wordt dat de Wielen
(22) de grond niet raken.
2. Maak terwijl de tweede persoon de achterkant van het
Onderstel (1) wat optilt de Achterste Stabilisator (9)
aan het Onderstel vast met twee M10 x 75mm Draag-
bouten (34) en twee M10 Nylon Klemmoeren (33).
3. Verbindt, terwijl de tweede persoon de Staander (2) in
de aangegeven positie (vast) houdt het Verlengstuk
van de Draadkoker (44) met de Draadkoker (79). Trek
voorzichtig op het bovenste eind van het
Verlengstuk van de Draadharnas en schuif de
Staander op het Ondersel (1). Zorg ervoor dat de
Draadharnassen niet bekneld raken. Maak de
Staander met twee M10 x 72mm Bouten (84), twee
M10 Veerringen (59), en twee M10 Nylon Klemmoeren
(33).
Trek het bovenste gedeelte van het Verlengstuk van de
Draadkoker (44) door het Verlengstuk van de Staander
(73). Steek terwijl u het bovenste eind van het
Verlengstuk van de Draadharnas vasthoudt, het
Verlengstuk van de Staander in de Staander (2). Zorg
ervoor dat het Verlengstuk van de Draadharnas
niet bekneld raakt. Maak het Verlengstuk van de
Staander met drie M10 x 25mm Schroeven met Ronde
Koppen (67) en drie M10 Veerringen (59) vast. Zorg
ervoor dat de Nylon Klemmoeren zich in de zes-
hoekige gaten bevinden.
4. Het Bedieningspaneel (23) verbruikt vier "D" batterijen.
We raden alkaline batterijen aan. Maak de aangege-
ven schroef van het batterij-ladje los en trek het ladje
open. Plaats vier batterijen in het ladje. Zorg ervoor
dat de batterijen zoals aangegeven is geplaatst
zijn. Sluit de batterij-ladje en draai de schroef weer
vast. Opgelet: De ventilator zal even gaan draaien
wanneer de batterijen goed geplaatst zijn.
