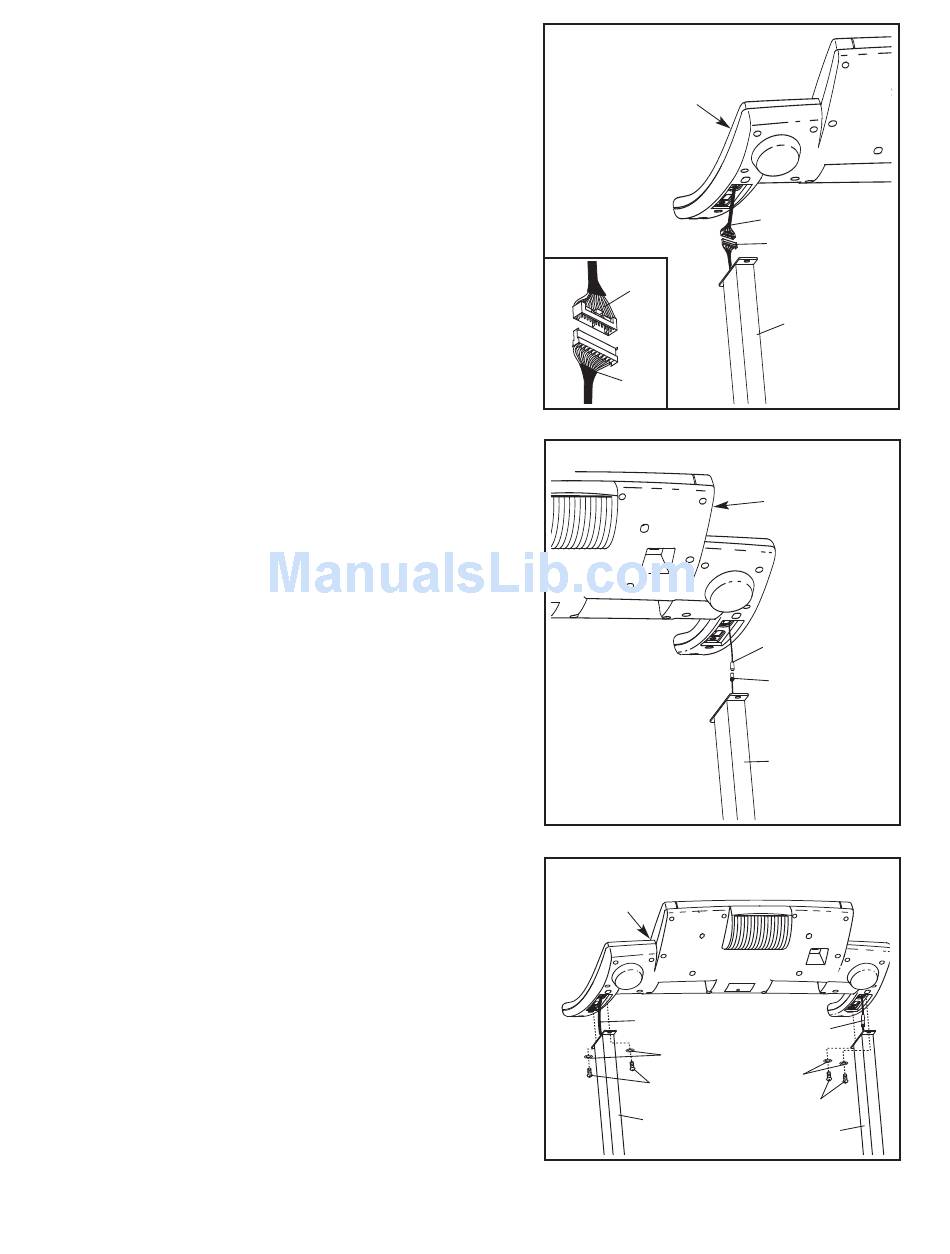

2. Com a ajuda de uma segunda pessoa, levante cuidado-
samente as Barras Verticais (84) para uma posição verti-
cal.
Faça com que a segunda pessoa segure a montagem da
consola junto às Barras Verticais (84), tal como mos-
trado. Espreite por baixo da montagem da consola e lo-
calize o Fio da Consola (78).
Corte os atilhos que prendem o Fio da Barra Vertical (77)
à Barra Vertical (84) direita. Seguidamente, ligue o Fio da
Barra Vertical ao Fio da Consola (78). Certifique-se de
que liga devidamente os conectores (veja o desenho
incluído). Os conectores devem encaixar facilmente
no devido lugar. Se os Conectores não encaixarem fa-
cilmente no devido lugar, ligue um conector e depois
tente inseri-lo. SE OS CONECTORES NÃO FOREM LI-
GADOS ADEQUADAMENTE, A CONSOLA PODE SER
DANIFICADA QUANDO LIGAR A CORRENTE.
3. Espreite por baixo da montagem da consola e localize o
cabo de TV.
Corte os atilhos que prendem o Cabo de TV da Barra
Vertical (104) à Barra Vertical (84) esquerda. Ligue o
Cabo de TV da Barra Vertical ao cabo de TV da monta-
gem da consola.
4. Introduza o Fio da Consola (78) e o cabo de TV nas
Barras Verticais (84).
Coloque a montagem da consola sobre as Barras
Verticais (84). Tenha o cuidado de evitar trilhar o Fio
da Consola (78) e o cabo de TV. Enquanto uma se-
gunda pessoa segura a montagem da consola, fixe-a
com quatro Pinos da Consola (64) e quatro Anilhas em
Forma de Estrela (8), tal como mostrado; rode os qua-
tro Pinos da Consola e depois aperte-os firmemente.
2
Montagem
da Consola
78
77
3
4
Montagem da
Consola
78
84
8
78
77
84
Montagem
da Consola
Cabo de TV
104
84
Cabo de TV
8
8
64
64
84
