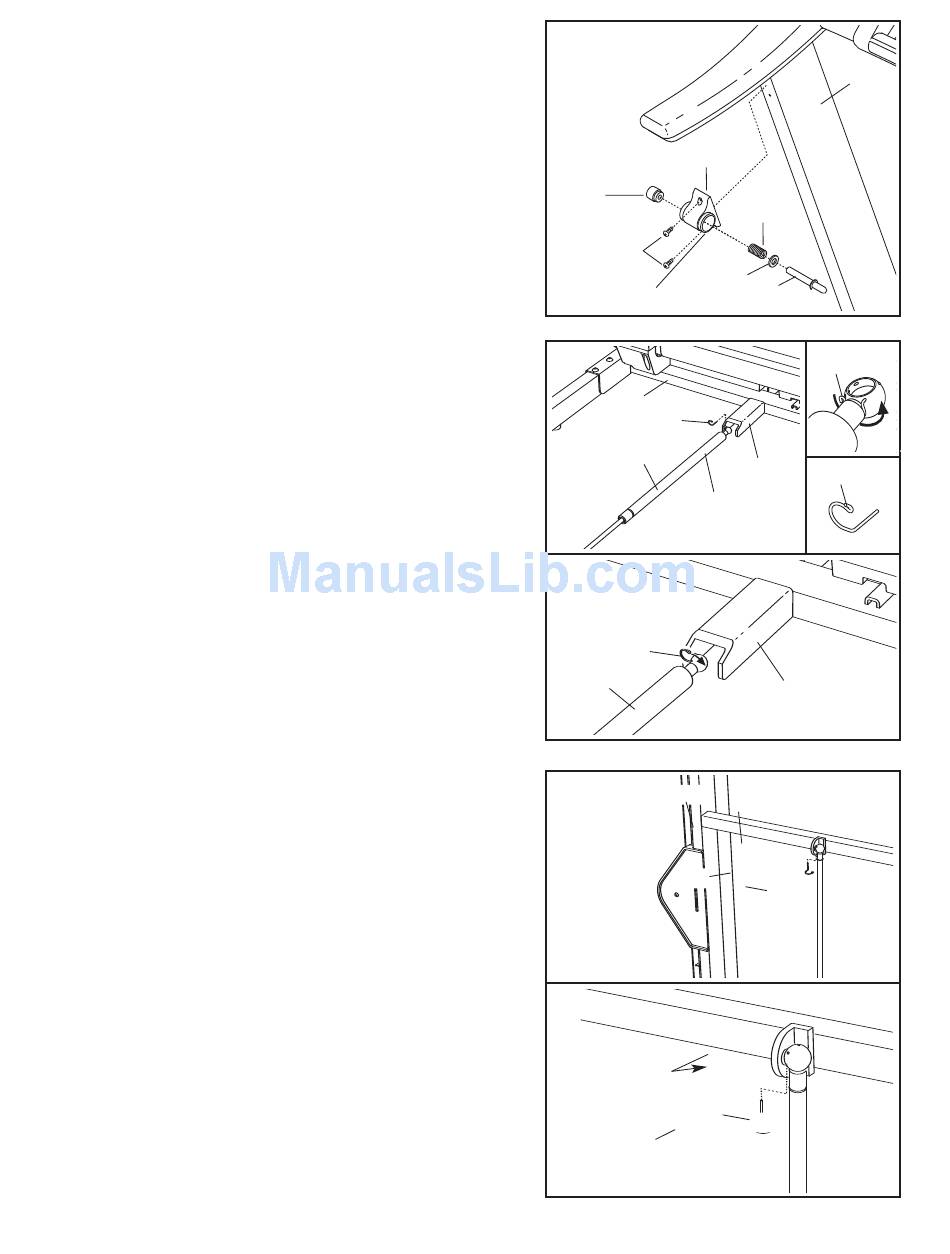

5. Ustaw obudowę zatrzasku (73) tak, aby duży otwór
znalazł się po wskazanej stronie. Dwoma wkrętami
zatrzasku (3) przykręć obudowę zatrzasku do lewej
kolumny (84); rozpocznij przykręcanie obu wkrętów,
a następnie je dokręć.
Zdejmij gałkę z bolca. Upewnij się, że sprężyna i wieniec
są na bolcu. (Uwaga: Jeśli są dwa pierścienie, umieść je
po jednym na każdym końcu sprężyny). Następnie włóż
bolec w obudowę zatrzasku (73). Teraz nakręć gałkę z
powrotem na bolec.
Włóż wtyczkę zasilania do kontaktu zgodnie ze
wskazówkami na stronie 13 i włącz zasilanie, jak to
opisano na stronie 15. Uwaga: Bieżnia może podnieść
się do maksymalnego poziomu nachylenia, a następnie
powrócić do poziomu minimalnego.
6. Złóż bieżnię jak do składowania (patrz JAK SKŁADAĆ I
PRZENOSIĆ BIEŻNIĘ na stronie 26).
Następnie ułóż końcówkę z cylindrem amortyzatora (92)
przy wsporniku na podstawie kolumny (84).
Zobacz dwa niewielkie rysunki we wkładce. Paznokciem
lub wkrętakiem naciśnij na końcówkę zawleczki
amortyzatora (25), by wysunąć ją z amortyzatora (92).
Następnie obróć zawleczkę i wyciągnij ją z amortyzatora.
Uważaj, aby nie zgubić zawleczki amortyzatora.
Patrz rysunek 5a. Wciśnij końcówkę cylindra
amortyzatora (92) na kulistą część wspornika. Następnie
włóż końcówkę zawleczki amortyzatora (25) w dwa małe
otwory na końcu amortyzatora. Teraz obróć zawleczkę
amortyzatora, aż nie zatrzaśnie się na amortyzatorze.
7. Podnieś amortyzator (92) do pozycji pionowej. Wyjmij
zawleczkę amortyzatora (25) z podniesionego końca
amortyzatora, jak to opisano w kroku 6. W razie potrzeby
obróć amortyzator, by jego końcówka pokryła się z kulistą
częścią wspornika na ramie (58).
Następnie wciśnij przycisk zwiększania lub zmniejszania
nachylenia bieżni, aż kulista część wspornika nie zrówna
się z końcówką amortyzatora (92). Wtedy nałóż końcówkę
amortyzatora na tę kulistą część. Uwaga: Może się
okazać, że końcówkę amortyzatora należy nałożyć na
kulistą część wspornika, gdy rama jest w ruchu.
Patrz rysunek 7a. Włóż zacisk sprężynowy (25) do dwóch
zaznaczonych, niewielkich otworów w końcówce z prętem
amortyzatora gazowego (92). Teraz obróć zawleczkę
amortyzatora, aż nie zatrzaśnie się na amortyzatorze.
Uwaga: Do urządzenia dołączone są dodatkowe
zawleczki amortyzatora.
Naciśnij przycisk zmniejszania nachylenia bieżni i
opuść ją w najniższe położenie. Następnie wyjmij kabel
zasilania z gniazda.
5
Gałka
3
Duży otwór
6
84
92
5a
25
92
7
7a
Otwory
25
9
73
Sprężyna
Kołnierz
Zawleczka
25
25
Wspornik
25
Walec
Wspornik
58
Wspornik
25
92
92
84
