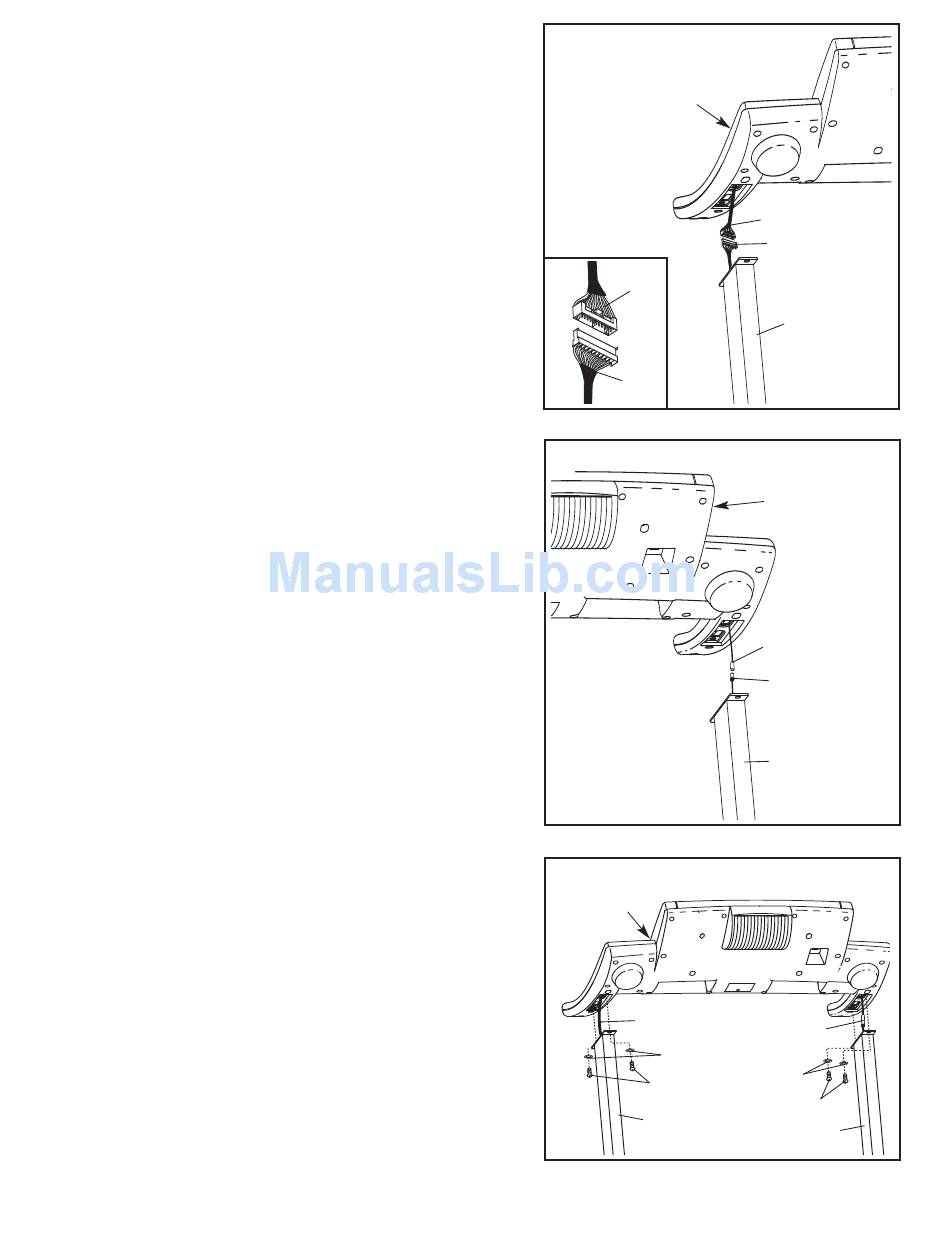

2. Z pomocą drugiej osoby ostrożnie ustaw kolumny (84) w
pozycji pionowej.
Poprosić drugą osobę, by przytrzymała zespół konsoli
przy kolumnach (84), jak to pokazano na rysunku. Zajrzyj
pod zespół kontroli i znajdź przewód druciany konsoli (78).
Usuń krawatkę kablową mocującą przewód kolumny (77)
do prawej kolumny (84). Następnie połącz przewód
druciany kolumny z przewodem drucianym konsoli (78).
Upewnij się, że złącza są połączone prawidłowo
(patrz: rysunek we wkładce). Złączki powinny
swobodnie się łączyć i zatrzaskiwać we właściwej
pozycji. Jeśli złączki nie nachodzą na siebie swobodnie i
się nie zatrzaskują, obróć jedną ze złączek i spróbuj
połączyć ponownie. JEŚLI ZŁĄCZA NIE SĄ
ODPOWIEDNIO POŁĄCZONE, PO PODŁĄCZENIU
ZASILANIA KONSOLA MOŻE ULEC USZKODZENIU.
3. Zajrzyj pod konsolę i znajdź kabel TV.
Usuń plastikową krawatkę mocującą kabel TV kolumny
(104) do lewej kolumny (84). Połącz kabel TV kolumny z
kablem TV na zespole konsoli.
4. Włącz przewód druciany kolumny (78) i kabel TV do
kolumn (84).
Umieść zespół konsoli na kolumnach (84). Uważaj, by
nie przyciąć przewodu drucianego konsoli (78) i
kabla TV. Poproś drugą osobę, by przytrzymała zespół
konsoli i przymocuj go czterema śrubami do konsoli (64) i
czterema podkładkami odginanymi (8), jak to pokazano
na rysunku; śruby ostatecznie dokręć dopiero po
włożeniu wszystkich czterech śrub do konsoli i ich
lekkim przykręceniu.
