Page 1: Indice De Materias

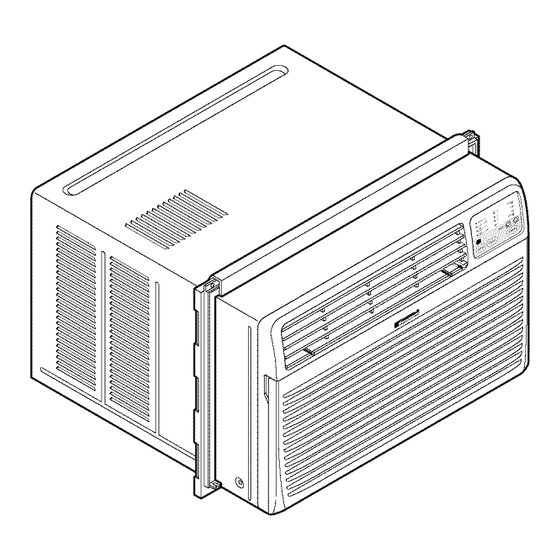

Owner's Manual Manual del Propietario ® ROOM AIR CONDITIONER ACONDICIONADOR DE AIRE DE VENTANA Model, Modelo 580. 74184 Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com... -
Page 2: Table Of Contents
Features ..........TABLE OF CONTENTS ......2 Using the Air Conditioner ....... 10 WARRANTY ..........2 Display ........... SAFETY .............3 Remote Control ........Important Safety Instructions ...... MAINTENANCE ........13 ELECTRICAL REQUIREMENTS ..4 Air Filter Cleaning ........INSTALLING THE POWER CORD..4 Air Conditioner Cleaning ...... -
Page 3: Safety
IMPORTANT SAFETY INSTRUCTIONS The safety instructions below will tell you how to use your room air conditioner to avoid harm to yourself or damage to your ROOM AIR CONDITIONER. FOR YOUR SAFETY Do not store or use gasoline or other flammable Avoid fire hazard or electric shock. -
Page 4: Electrical Requirements
OBSERVE ALL LOCAL CODES AND ORDINANCES. DO NOT, UNDER ANY CIRCUMSTANCES, REMOVETHEPOWERSUPPLY CORD GROUNDPRONG. ELECTRICAL GROUND IS REQUIRED ON THIS APPLIANCE. For 230/208 volt 60 Hz, AC only, 15A fused Electrical Shock Hazard and properly grounded electrical supply is Plug into a grounded 3 prong outlet. required. -
Page 5: Installation
INSTALLATION HARDWARE INSTALLATION REQUIREMENTS Your air conditioner will install into standard double hung windows with actual clear opening widths of 29 to 41 inches (737mm to 1041mm) (FIG. 1) Lower sash must open sufficiently to allow a clear vertical opening of 18 inches (457mm). Side louvers and the rear of the air conditioner must have clear air space to allow enough airflow through the condenser for heat removal. -
Page 6: Installation
INSTALLATION I_1 Insert the side curtain (ITEM A) into the upper guide and lower guide of the air conditioner. Fasten the curtains Pick a location which will allow you to blow the cold to the unit with screws (ITEM E). air into the area you want. - Page 7 Pull the bottom window sash down behind the • Connect a drain elbow of 9/16" inside diameter to upper guide until they meet. the drain pipe. • Connect a drain hose of 9/16" inside diameter to the NOTE: drain elbow. (Drain hose is not supplied.) •...
-
Page 8: Removal From Window
_r-t FRONT INSTALLATION Top of wood strip should be approximately 3/4" higher than the storm window frame to help Install the front grille(packed separately) onto the condensation to drain properly to the outside. cabinet as follows: • Install a second wood strip (approximately 6" long by •... -
Page 9: Operation
HOW AND WHY Your room air conditioner provides the following Compressor functions to make hot weather living more The modern high efficiency comfortable: compressor may have a high • Cools and circulates room air. pitched hum or pulsating noise that cycles on and off. •... -
Page 10: Features
FEATURES USING THE AIR CONDITIONER V!'_vivl.'_;]_ll_[_ To reduce the risk of fire, electric shock, or injury to persons, read the important SAFETY instructions section before operating this appliance To begin operating the air conditioner after installation, follow these steps: 1. Plug in the air conditioner. (To prevent electrical hazards, do not use an extension cord or an adapter plug.) 2. -
Page 11: Display
DISPLAY TEMPERATURE SETTING REMOTE CONTROL SIGNAL RECEIVER • This button can automatically control the temperature of the room. The temperature can be set within a range of 640F to 820F. • Every time you push TEMP down button, it advances the Mode setting as flows: •... -
Page 12: Remote Control
REMOTE CONTROL NOTE: The Remote Control will not operate properly if strong light shines on the sensor window of the Air Conditioner or if there are obstacles between the Remote Control and the Air Conditioner. Every time you push button, you will hear a beep from the Air Conditioner. POWER •... -
Page 13: Maintenance
AIR FILTER CLEANING HOW TO REMOVE THE FRONT GRILLE The Air Filter will become dirty as it removes dust from the inside air. It should be washed at least • Open the inlet grille downward. every 2 weeks. If the Air Filter remains full of dust, the air flow will decrease and the cooling capacity •... -
Page 14: Troubleshooting
BEFORE CALLING FOR SERVICE Check the following list to be sure a service call is really necessary. A quick reference to this manual help you avoid an unneeded service call. THE AIR CONDITIONER WILL NOT OPERATE Check if... Then... Wall plug disconnected. Push plug firmly into wall outlet. -
Page 15: Espanol
INDICE DE MATERIAS ......1 Caracteristicas ........23 Uso del equipo de aire acondicionado ..23 GARANT_ ..........Despliegue ..........Control remoto ........SEGURIDAD ..........MANTENIMIENTO ........26 Importantesinstruccionesdeseguridad ..1 Limpieza del filtro del aire ...... 26 REQUERIMIENTOS ELC:CTRICOS ..1 Limpiezadel equipo de aire acondicionado ..26 C6mo sacar la rejilla frontal .... - Page 16 IMPORTANTES INSTRUCCIONES DE SEGURIDAD Las siguientes instrucciones de seguridad le indicaran c6mo usar su equipo de aire acondicionado habitacion para evitar daSos para usted mismo y para su EQUIPO DE AIRE ACONDICIONADO. POR SU SEGURIDAD No almacene ni use gasolina u otros vapores y Evitelos peligrosde incendiosy Ifquidos inflamables cerca de @ste o cualquier otro descargasel@ctricas.
- Page 17 RESPETE TODOS LOS CODIGOS Y REGLAMENTOS. BAJO NINGUNA ClRCUNSTANCIA CORTE, QUITE O EVlTE EL USO DE LA CONEXlON A TERRA DE ESTA CLAVIJA. ESTE APARATO NECESlTA SER CONECTADO A TIERRA. Se requiere una alimentaci6n electrica CA, adecuadamente conectada a tierra con un fusible de Peligro de choque electrico 15 A, de 60 Hz y de 230/208 V.
- Page 18 INSTALACION PIEZAS DE MONTAJE REQUERIMIENTOS PARA INSTALACION Su equipo de aire acondicionado se instalara en ventanas estandar de doble panel con anchos de abertura libre de 737 mm a 1041 mm (29 a 41 pulgadas). (Figura 1) El marco inferior debe abrirse Io suficiente para permitir una abertura vertical libre de 457 mm (18 pulgadas).
-
Page 19: Como Instalarlo
INSTALACION L_I_ Insertelos paneles de gufa (iTEM A) en la guia superior y las guias de marcodel equipo de aire acondicionado. Escoja un lugar que le permita Ilevar el aire frb al Area Sujete las cortinas en la unidad con los tornillos (iTEM E) que desea. - Page 20 f_J_ Tire del marco inferior de la ventana hacia abajo • Conecte un code de tube de 9/16" de pulgada de diametro detr_.sde la gufa superior hasta que se encuentre la gufa interno al tubo de drenaje, conecte seguidamente una con el marco.
-
Page 21: La Eliminacion De La Ventana
INSTALACION FRONTAL La parte superior del liston de madera debe ser aproximadamente 3/4" mas alto que el marco de la Instale la rejilla frontal con el gabinete de la contraventana o el list6n de madera (fuera de la casa) siguiente manera: para que el vapor emanado de la unidad pueda drenar •... -
Page 22: Operacion
COMO Y POR QUI En ocasiones, el use de HIGH FAN para hacer circular el aire por la habitaci6n hace que el ambiente sea ma.s Su equipo de aire acondicionado de habitaci6n confortable aun cuando el equipo no est@enfriando el brinda las siguientes funciones para hacer que la aire. -
Page 23: Caracteristicas
CARACTER|STICAS USO DEL EQUIPO DE AIRE ACONDICIONADO _Para reducir el riesgo de incendio, descargas electrica o lesiones personales, lea las IMPORTANTES INSTRUCClONES SEGURIDAD antes de operar este aparato. Para comenzar a utilizar el equipo de aire acondicionado, eiga estos pasos: 1. -
Page 24: Despliegue
DESPLIEGUE RECEPTOR DE SENAL AJUSTE DE LA TEMPERATURA • Este bot6n puede controlar la temperatura del cuarto automa.ticamente. La temperatura se puede ajustar de grado en grado, desde 64°F hasta 82°F. • Cada vez que empuje hacia abajo el bot6n TEMP, el ajuste del modo avanzar_ de la siguiente manera: •... -
Page 25: Control Remoto
CONTROL REMOTO Precauci6n: El dispositiovo de control remoto no funcionar& adecuadamente si la ventana sensora del acondicionador de aire es expuesta a luz fuerte, o si hay obst&culos entre el dispositivo de control remoto y el acondicionador de aire. Cuando opere el aire acondicionado con el control remoto, debera oir un pito. -
Page 26: Mantenimiento
LIMPIEZA DEL FILTRO DEL AIRE COMO A REEMPLAZA EL GRILLE ANTERIOR El filtro del aire se ira ensuciando a medida que va atrapando el polvo proveniente del aire interior. Es • Saque el tornillo que mantienela rejilla frontal en posici6n. preciso lavar el filtro del aire al menos cada dos semanas. -
Page 27: Correcclon De Fallas
ANTES DE LLAMAR PARA SERVICIO Cheque la siguiente lista para asegurarse si en realidad es necesario Ilamar para servicio. Una referencia rapida a este manual puede evitar una Ilamada para servicio innecesaria. EL EQUIPO DE AIRE ACONDICIONADO NO FUNCIONA. El enchufeno estaconectadoen latomadecorrientede pared. Conecte elenchufe firmemente enlatomadecorriente depared. - Page 28 i 28 i...
- Page 29 1291...
- Page 30 i 30i...
-
Page 31: Master Protection Agreements
Master Protection Agreements Acuerdos de Proteccibn Especializada Congratulations on making a smart purchase. iEnhorabuena! Ha realizado una compra inteligente. Su nuevo aparato Kenmore® esta. disehado y fabricado Your new Kenmore ® product is designed para ofrecerle aSos de buen funcionamiento. - Page 32 Your Home For repair- in your home-of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For,the replacement parts accessories owner s manuals that you need to do-it-yourself. For Sears professional installation of home appliances and items like garage door openers and water heaters.
