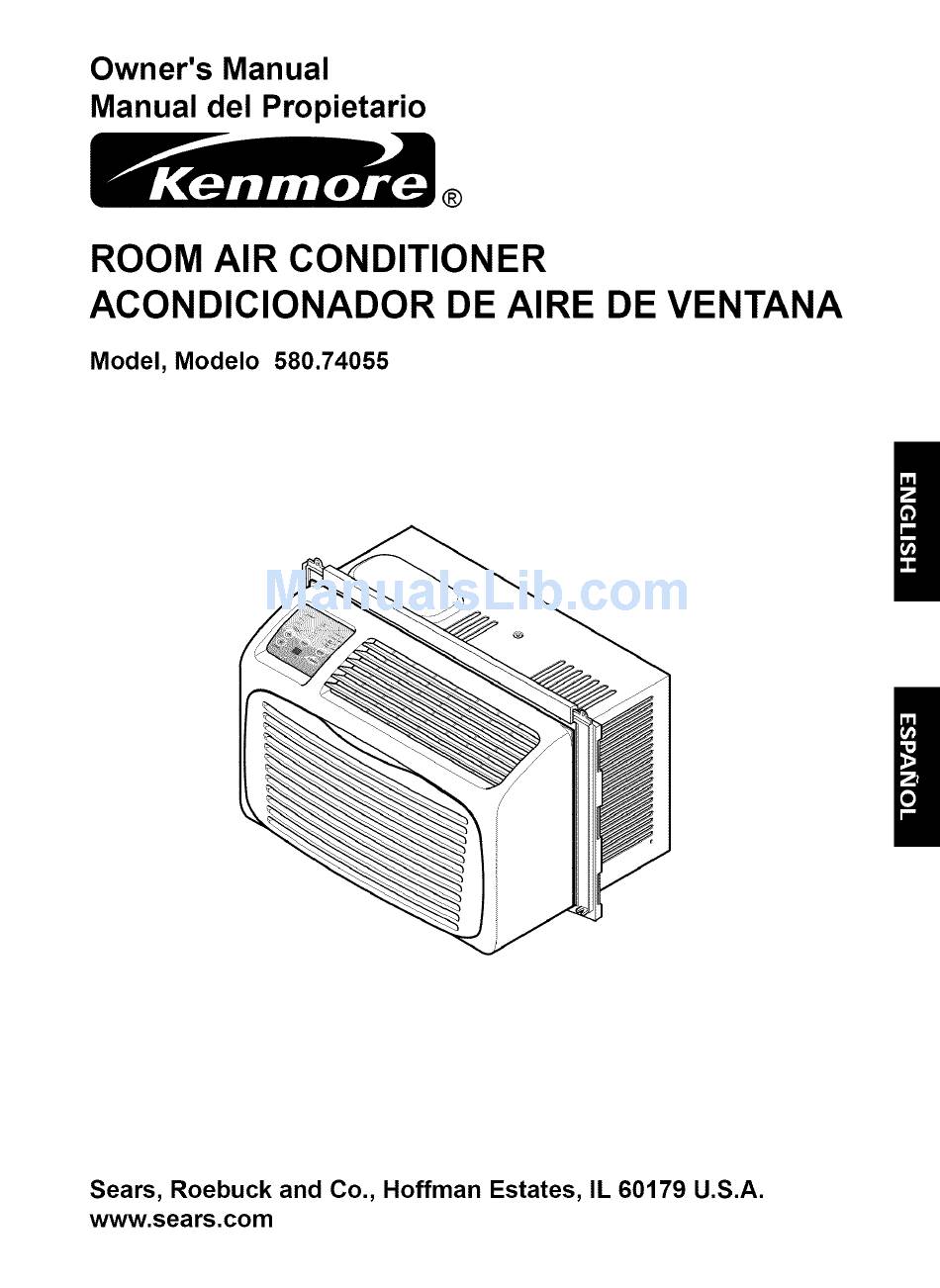

Owner's Manual
Manual del Propietario
®
ROOM AIR CONDITIONER
ACONDICIONADOR
DE AIRE DE VENTANA
Model, Modelo
580.74055
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
www.sears.com

Advertisement

Chapters

   Summary of Contents for KENMORE 580.74055

  • Page 1 Owner's Manual Manual del Propietario ® ROOM AIR CONDITIONER ACONDICIONADOR DE AIRE DE VENTANA Model, Modelo 580.74055 Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com...
  • Page 2: Table Of Contents

    TABLE OF CONTENTS ......2 Using the Air Conditioner ......9 Display ........... WARRANTY ..........2 Remote Control ........SAFETY .............3 How to InsertBatteriesInto RemoteControl..12 Important Safety Instructions ...... 3 Air Direction Adjustment ......12 ELECTRICAL REQUIREMENTS ..4 MAINTENANCE ........13 INSTALLATION ........5 Air Filter Cleaning ........
  • Page 3: Safety

    IMPORTANT SAFETY INSTRUCTIONS The safety instructions below will tell you how to use your room air conditioner to avoid harm to yourself damage to your ROOM AIR CONDITIONER. V!_W:_;t_II_[_ YOUR SAFETY Do not store or use gasoline or other flammable Avoid fire hazard or electric...
  • Page 4 OBSERVE A LL LOCAL CODES AND ORDINANCES. DO NOT, UNDER ANY CIRCUMSTANCES, REMOVE THE POWER SUPPLY CORD GROUND PRONG. ELECTRICAL GROUND IS REQUIRED ON THIS APPLIANCE. A 115-volt 60 Hz, AC only, 15A fused and Electrical Shock Hazard properly grounded electrical supply is required. Plug into a grounded 3 prong outlet.
  • Page 5: Installation

    INSTALLATION HARDWARE INSTALLATION REQUIREMENTS Your air conditioner will install into standard double hung windows with actual clear opening widths 21 to 35 inches (533mm to 889mm) (FIG. Lower sash must open sufficiently to allow a clear vertical opening of 12 inches (305mm).
  • Page 6: Installation

    INSTALLATION ATTACH L BRACKET Pick a location which will allow you to blow the cold • Use screws (ITEM A) to install the L brackets air into the area you want. Windows used for the outer sill as shown. See FIG. 5. installation must be strong enough...
  • Page 7: Removal From Window

    INSTALL THE AIR CONDITIONER IN THE IF AIR CONDITIONER IS BLOCKED BY STORM WINDOW WINDOW FRAME • Carefully lift the air conditioner and slide it into the open • If storm window presents interference, fasten a 2" wide window. Make sure the bottom guide of the air wood strip to the inner window sill across the full width of conditioner drops into the notches of the L brackets.
  • Page 8: Operation

    HOW AND WHY Compressor Your room air conditioner provides the following The modern high efficiency functions to make hot weather living more compressor may have a high comfortable: pitched hum or pulsating noise that cycles on and off. • Cools and circulates room air.
  • Page 9: Features

    FEATURES USING THE AIR CONDITIONER reduce the risk of fire, electric shock, or injury to persons, read the important SAFETY instructions section before operating this appliance. To begin operating the air conditioner after installation, follow these steps: 1. Plug in the air conditioner. (To prevent electrical hazards,...
  • Page 10: Display

    MODE Push this button to shift the mode of operation from COOL-HI I_ COOL-LOW FAN ONLY-HI I_ FAN ONLY-LOW TIMER SHUT-OFF TIME • You will usually use shut-off time while you sleep. WARMER COOL-H! If unit is running, use timer to set number of hours until shut-off.
  • Page 11: Remote Control

    REMOTE CONTROL Note: The Remote Control will not operate properly if strong light shines on the sensor window of the Air Conditioner or if there are obstacles between the Remote Control and the Air Conditioner. Every time you push button, you will hear a beep from the Air Conditioner. POWER •...
  • Page 12: How To Insertbatteriesinto Remotecontrol

    HOW TO INSERT BATTERIES AIR DIRECTION ADJUSTMENT INTO REMOTE CONTROL Using the Control Tabs, the air flow can be directed to the left, right, straight ahead, or any combination 1. Remove the cover from the back of the remote of these directions.
  • Page 13: Air Filter Cleaning

    AIR FILTER CLEANING HOW TO REMOVE THE FRONT GRILLE The Air Filter will become dirty as it removes dust from the inside air. It should be washed at least • Remove two screws securing the Front Grille. every 2 weeks. If the Air Filter remains full of dust,...
  • Page 14: Maintenance

    BEFORE CALLING FOR SERVICE Check the following list to be sure a service call is really necessary. A quick reference to this manual help you avoid an unneeded service call. THE AIR CONDITIONER WILL NOT OPERATE Then... Check if... Wail plug disconnected. Push plug firmly into wall outlet.
  • Page 15 -15-...
  • Page 16: Indice De Materias

    INDICE DE MATERIAS ......16 Caracteristicas ........23 Uso del equipo de aire acondicionado ..23 GARANTiA ..........Pantalla ..........Mando a distancia ......... 25 SEGURIDAD ..........C6m0 insertar l aspilasen el mand0 a distancia ..26 Importantes instrucciones de seguridad ..17 Ajuste de la direccion del aire ....
  • Page 17: Importantes Instrucciones De Seguridad

    IMPORTANTES INSTRUCCIONES DE SEGURIDAD Las siguientes instrucciones de seguridad le indicaran c6mo usar su equipo de aire acondicionado habitaci6n para evitar daSos para usted mismo y para su EQUIPO DE AIRE ACONDICIONADO. _POR SU SEGURIDAD Evite los peligros de incendios y No almacene ni use gasolina u otros vapores...
  • Page 18 RESPETE TODOS LOS CODIGOS Y REGLAMENTOS. BAJO NINGUNA CIRCUNSTANCIA CORTE, QUITE O EVITE EL USO DE LA CONEXION A TIERRA DE ESTA CLAVIJA. ESTE APARATO NECESITA SER CONECTADO A TIERRA. Se requiere una alimentacion electrica CA, adecuadamente conectada a tierra con un Peligro de choqueelectrico fusible de 15A, de60 Hzyde 115V.
  • Page 19: Requerimientos Para Instalaci6n

    INSTALACION PIEZAS DE MONTAJE REQUERIMIENTOS PARA INSTALACION Su equipo de aire acondicionado se instalaraen ventanas estandar de dobie panel con anchos de abertura tibre de 533 mm a 889mm (21 a 35 pulgadas). (Figura 1) Et marco inferiordebe abrirse 1osuficiente para permitir una abertura vertical libre de 305 mm (12 pulgadas).
  • Page 20: Como Instalarlo

    INSTALACION ACOPLE LA ESCUADRA • Instale las escuadras en la repisa exterior con el lado Escoja un lugar que le permita Ilevar el aire frio al area que corto de la escuadra apoyado contra la parte posterior desea. Las ventanas que se usen para ta instalacion deben de la repisa interior.
  • Page 21: La Eliminaci6n De La Ventana

    SI EL ACONDICIONADOR DE AIRE ESTA BLOQUEADO INSTALE EL ACONDICIONADOR DE AIRE POR EL MARCO DE LA CONTRAVENTANA EN LA VENTANA • Si la contraventana interfiere, fije un liston de madera de 2" de • Levante cuidadosamente eI acondicionador de aire y ancho al alfeizar interior de la ventana, que atraviese la deslicelo en ta ventana abierta.
  • Page 22: Sonidos Normales

    COMO Y POR QU¢: -Compresor Su equipo de aire acondicionado de habitaci6n El moderno compresor de gran brinda las siguientes funciones para hacer que la eficiencia puede producir un ruido vida en climas calidos sea mas confortable: agudo de murmullo o un ruido de •...
  • Page 23 CARACTERISTICAS USO DEL EQUlPO DE AIRE ACONDIClONADO _Para reducir el riesgo de incendio, descargas electrica o lesiones personales, lea las IMPORTANTES INSTRUCCIONES SEGURIDAD antes de operar este aparato. Para comenzar a utilizar el equipo de aire acondicionado, siga estos pasos: 1.
  • Page 24: Pantalla

    Modo Cada vez que pulse el este bot6n, cambiara la siguiente manera: COOL - HI i, COOL- • FAN ONLY - HI I, FAN ONLY - LOW Temporizador HORA DE APAGADO • Se utilizara normalmente mientras duerme. WARMER • Si la unidad esta en funcionamiento, COOL = HI...
  • Page 25: Mando A Distancia

    MANDO A DISTANClA Nota: El mando a distancia no funcionara correctamente si refleja luz intensa sobre la ventana del sensor del aparato de aire acondicionado o si hay obstaculos entre el mando a distancia y el aparato de aire acondicionado. cada vez que pulse el bot6n escuchara un pitido procedente del aparato...
  • Page 26: C6m0 Insertar L Aspilasen El Mand0 A Distancia

    COMO INSERTAR PILAS EN EL AJUSTE PARA LA DIRECCION MANDO A DISTANCIA DEL AIRE 1. Retire la tapa de la parte posterior del mando Usando las lengQetas de control, el flujo de aire distancia. puede dirigirse hacia la izquierda, la derecha, recto, •...
  • Page 27: Limpieza Del Filtro Del Aire

    LIMPIEZA DEL FILTRO DEL COMO SACAR LA REJILLA AIRE FRONTAL El filtro del aire se ir& ensuciando a medida que va • Quite los dos tornillos que aseguran la parrilla atrapando el polvo proveniente del aire interior. frontal. preciso lavar el filtro del aire al menos cada dos •...
  • Page 28: De Fallas

    ANTES DE LLAMAR PARA SERVICIO Cheque la siguiente lista para asegurarse si en realidad es necesario Ilamar para servicio. Una referencia rapida a este manual puede evitar una Ilamada para servicio innecesaria. EL APARATO DE AIRE ACONDICIONADO NO FUNCIONARA Entonces... Compruebe si...
  • Page 29 1 29 1...
  • Page 30 l 301...
  • Page 31: Master Protection Agreements

    Acuerdos de Proteccion Especializada iEnhorabuena! Ha realizado una compra inteligente. Congratulations on making a smart purchase. Su nuevo aparato Kenmore® esta diseSado y fabricado Your new Kenmore ® product is designed para ofrecerle aSos de buen funcionamiento. manufactured for years of dependable operation.
  • Page 32 Your Home For repair- in your home-of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories owner's manuals that you need to do-it-yourself. For Sears professional installation of home appliances and items like garage door openers and water heaters.
