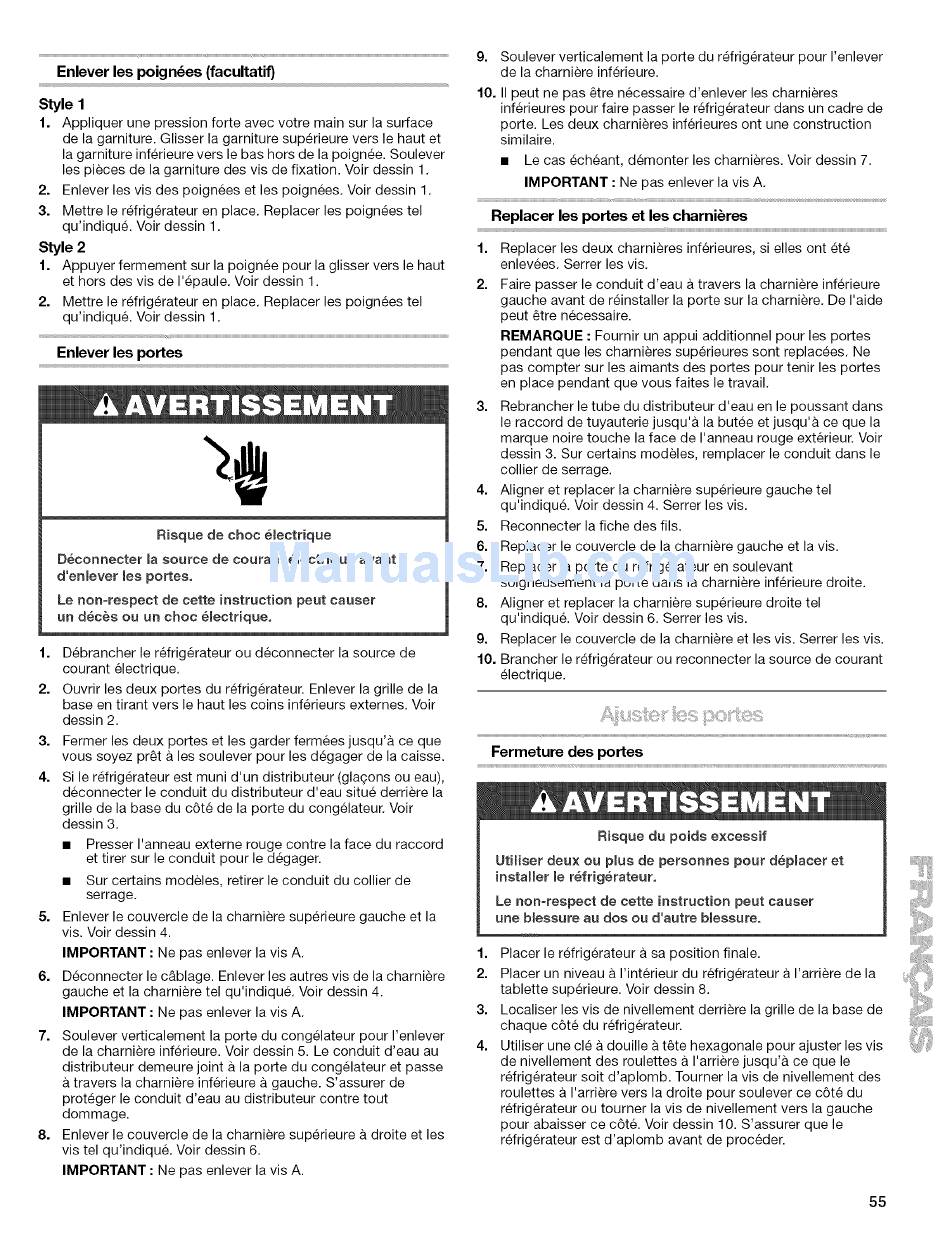

Enlever les poign_es (facultatif)
Style 1
1. Appliquer une pression forte avec votre main sur la surface
de la garniture. Glisser la garniture superieure vers le haut et
la garniture inferieure vers le bas hors de la poignee. Soulever
les pieces de la garniture des vis de fixation. Voir dessin 1.
2. Enlever les vis des poignees et les poignees. Voir dessin 1.
3. Mettre le refrigerateur en place. Replacer les poignees tel
qu'indiqu&
Voir dessin 1.
Style 2
1. Appuyer fermement sur la poignee pour la glisser vers le haut
et hors des vis de I'epaule. Voir dessin 1.
2. Mettre le refrigerateur en place. Replacer les poignees tel
qu'indiqu&
Voir dessin 1.
Enlever les portes
Risque de choc eiectrique
Deconnecter
la source de courant eiectrique
avant
d'enlever
_es portes,
Le non-respect
de cette instruction
peut causer
un deces ou un choc e_ectrique,
1. Debrancher le refrigerateur ou deconnecter
la source de
courant electrique.
2. Ouvrir les deux portes du refrigerateur. Enlever la grille de la
base en tirant vers le haut les coins inferieurs externes. Voir
dessin 2.
3. Fermer les deux portes et les garder fermees jusqu'& ce que
vous soyez pr_t & les soulever pour les degager de la caisse.
4. Si le refrigerateur
est muni d'un distributeur
(gla9ons ou eau),
deconnecter
le conduit du distributeur
d'eau situe derriere la
grille de la base du c6te de la porte du congelateur. Voir
dessin 3.
Presser I'anneau externe rouge contre la face du raccord
et tirer sur le conduit pour le degager.
Sur certains modeles, retirer le conduit du collier de
serrage,
5. Enlever le couvercle de la charniere superieure gauche et la
vis. Voir dessin 4.
IMPORTANT
: Ne pas enlever la vis A,
6=
Deconnecter
le c&blage. Enlever les autres vis de la charniere
gauche et la charniere tel qu'indiqu&
Voir dessin 4.
IMPORTANT
: Ne pas enlever la vis A.
7. Soulever verticalement
la porte du congelateur pour I'enlever
de la charniere inferieure. Voir dessin 5. Le conduit d'eau au
distributeur
demeure joint & la porte du congelateur et passe
travers la charniere inferieure a gauche. S'assurer de
proteger le conduit d'eau au distributeur
contre tout
dommage.
8. Enlever le couvercle de la charniere superieure a droite et les
vis tel qu'indiqu&
Voir dessin 6.
IMPORTANT
: Ne pas enlever la vis A.
9. Soulever verticalement
la porte du refrigerateur
pour I'enlever
de la charniere inf_rieure.
10. II peut ne pas _tre necessaire d'enlever les charnieres
inferieures pour faire passer le refrigerateur dans un cadre de
porte. Les deux charnieres inferieures ont une construction
similaire.
Le cas echeant, demonter les charnieres. Voir dessin 7.
IMPORTANT
: Ne pas enlever la vis A.
Replacer
les portes et les charni_res
1.
2.
Replacer les deux charnieres inferieures, si elles ont ete
enlevees. Serrer les vis.
Faire passer le conduit d'eau a travers la charniere inferieure
gauche avant de reinstaller la porte sur la charniere. De I'aide
peut _tre necessaire.
REMARQUE
: Fournir un appui additionnel pour les portes
pendant que les charnieres superieures sont replacees. Ne
pas compter sur les aimants des portes pour tenir les portes
en place pendant que vous faites le travail.
3. Rebrancher le tube du distributeur
d'eau en le poussant dans
le raccord de tuyauterie jusqu'a la butee et jusqu'a ce que la
marque noire touche la face de I'anneau rouge exterieur. Voir
dessin 3. Sur certains modeles, remplacer le conduit dans le
collier de serrage.
4. Aligner et replacer la charniere superieure gauche tel
qu'indiqu&
Voir dessin 4. Serrer les vis.
5. Reconnecter
la fiche des ills.
6. Replacer le couvercle de la charniere gauche et la vis.
7. Replacer la porte du refrigerateur
en soulevant
soigneusement
la porte dans la charniere inferieure droite.
8. Aligner et replacer la charniere superieure droite tel
qu'indiqu&
Voir dessin 6. Serrer les vis.
9. Replacer le couvercle de la charniere et les vis. Serrer les vis.
10. Brancher le refrigerateur ou reconnecter la source de courant
electrique.
Fermeture
des portes
Risque du poids excessif
UtHiser deux ou plus de personnes
pour dep_acer et
installer _e refrigerateur,
Le nomrespect
de cette instruction peut causer
une blessure au dos ou d'autre Messure.
1. Placer le refrigerateur
a sa position finale.
2. Placer un niveau a I'interieur du refrigerateur a I'arriere de la
tablette superieure. Voir dessin 8.
3. Localiser les vis de nivellement derriere la grille de la base de
chaque c6te du refrigerateur.
4. Utiliser une cle a douille a t6te hexagonale pour ajuster les vis
de nivellement des roulettes a I'arriere jusqu'a ce que le
refrigerateur soit d'aplomb.
Tourner la vis de nivellement des
roulettes a I'arriere vers la droite pour soulever ce c6te du
refrigerateur ou tourner la vis de nivellement vers la gauche
pour abaisser ce c6t& Voir dessin 10. S'assurer que le
refrigerateur est d'aplomb
avant de proceder.
