Summary of Contents for Kenmore Kenmore 580.73082

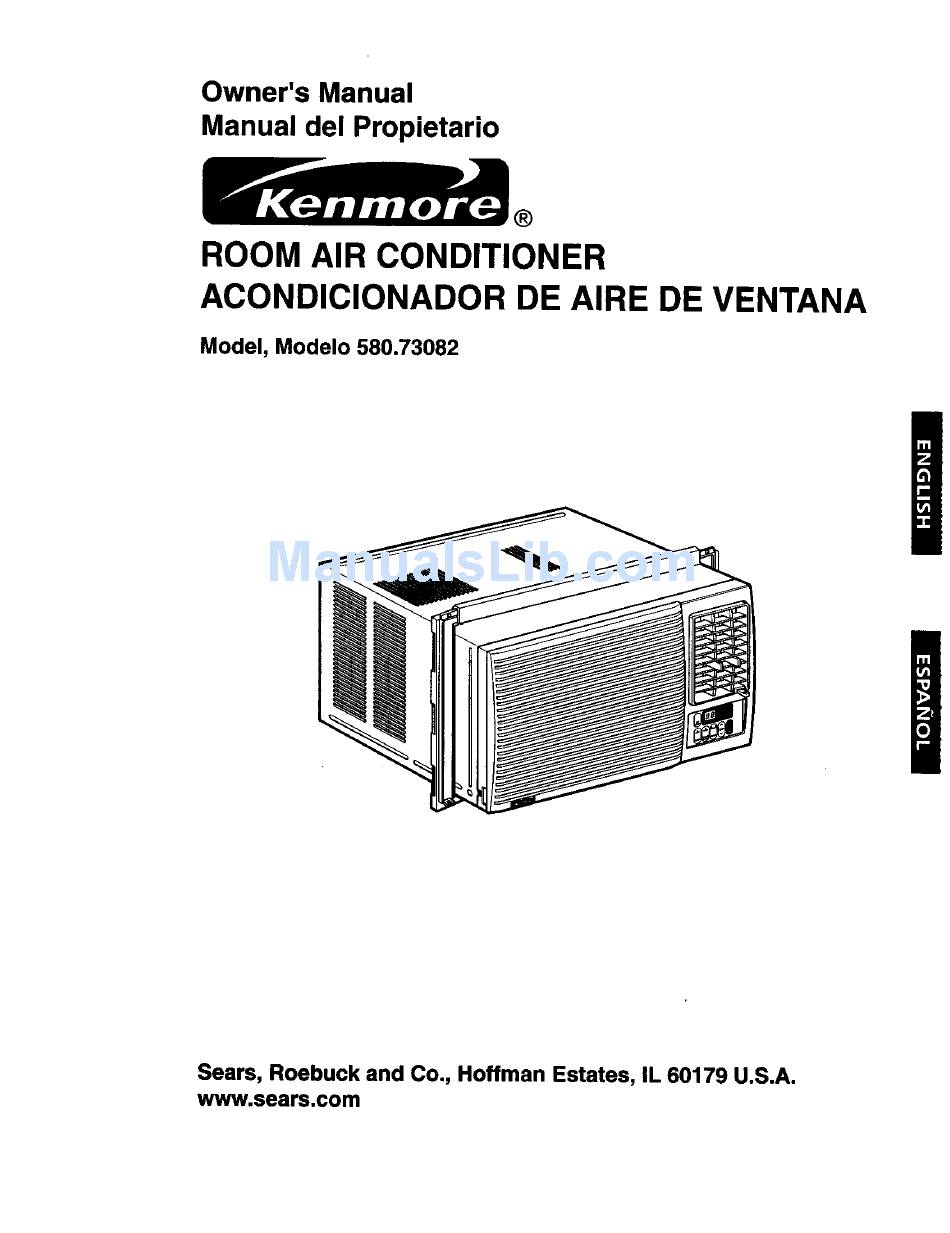

- Page 1 Owner's Manual Manual del Propietario ® ROOM AIR CONDITIONER ACONDICIONADOR DE AIRE DE VENTANA Model, Modelo 580.73082 Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com...
-
Page 2: Table Of Contents
Sears will repair this air conditioner, free of charge, if defective in material or This warranty applies only while this product is in workmanship. -
Page 3: Safety
IMPORTANT SAFETY INSTRUCTIONS The safety instructions below will tell you how to use your room air conditioner to avoid harm to yourself or damage to your ROOM AIR CONDITIONER. FOR YOUR SAFETY Do not store or use gasoline or other flammable Avoid fire hazard or electric shock. -
Page 4: Electrical Requirements
OBSERVE ALLLOCALCODES AND ORDINANCES. DONOT,UNDER ANYCIRCUMSTANCES, REMOVE T HEPOWER SUPPLY CORD GROUND PRONG. ELECTRICAL GROUND IS REQUIRED O N THISAPPLIANCE. A 115-volt 60 Hz, AC only, 15A fused and Electrical Shock Hazard properly grounded electrical supply is required. Plug into a grounded 3 prong outlet. A time delay fuse or time delay circuit breaker Do not remove ground prong. -
Page 5: Installation
INSTALLATION HARDWARE INSTALLATION REQUIREMENTS Your air conditioner will install into standard double hung windows with actual clear opening widths of 22 to 36 inches (559mm to 915mm) (FIG. 1). Lower sash must open sufficiently to allow a clear vertical opening of 15 inches (381mm). Side louvers and the rear of the air conditioner must have clear air space to allow enough airflow through the condenser for heat removal. -
Page 6: Installation
INSTALLATION Insert the side curtain (ITEM A) into the upper guide and lower guide of the air conditioner. Fasten Pick a location which will allow you to blow the cold the curtains to the unit with screws (ITEM E). air into the area you want. Windows used for installation must be strong enough to support the weight of the air conditioner. - Page 7 Select the position that will place the sill supports near the outermost point on sill (FIG. 10), ITEM Attach the sill supports to the cabinet track hole closest to the selected position using screw (ITEM E). FIG. 14 Place the sill supports with the cabinet on the window sill's selected position (FIG.
-
Page 8: Removalfrom Window
Top of wood strip should be approximately 3/4" _I_ FRONT INSTALLATION higher than the storm window frame to help condensation to drain properly to the outside. Install the front grille onto the cabinet as follows: • Hook upper tabs of front grille into slots on the •... -
Page 9: Operation
HOW AND WHY ompressor Your room air conditioner provides the following The modern high efficiency functions to make hot weather living more compressor may have a high comfortable: pitched hum or pulsating • Cools and circulates room air. noise that cycles on and off. •... -
Page 10: Features
USING THE AIR CONDITIONER FEATURES To reduce the risk of fire, electric shock, or injury to persons, read the important SAFETY instructions section before operating this appliance To begin operating the air conditioner after installation, follow these steps: 1. Plug in the air conditioner.(To prevent electrical hazards, do not use an extension cord or an adapter plug.) -
Page 11: Display
DISPLAY _REMOTECONTROL FAN SPEED SIGNALRECEIVER • Everytime you push this button, it advances the setting as follows: _POWER (High(F3) , Low(F1) -> Med(F2) ._ High(F3)} • To turn the air conditionerON, push the button.To turn the air conditioner OFF, pushthe buttonagain. •... -
Page 12: Remote Control
REMOTE CONTROL Note: The Remote Control wilt not operate properly if strong light shines on the sensor window of the Air Conditioner or if there are obstacles between the Remote Control and the Air Conditioner. Everytime you push button, you will hear beep sound from the Air Conditioner. POWER •... -
Page 13: Maintenance
AIR FILTER CLEANING HOW TO REMOVE THE FRONT GRILLE The Air Filter will become dirty as it removes dust from the inside air. It should be washed at least every 2 weeks. If the Air Filter remains full of dust, •... -
Page 14: Troubleshooting
BEFORE CALLING FOR SERVICE Check the following list to be sure a service call is really necessary. A quick reference to this manual may help you avoid an unneeded service call THE AIR CONDITIONER WILL NOT OPERATE Check if... Then... Wall plug disconnected. -
Page 15: Indice De Materias
Sears reparard gratuitamente el sistema de refrigeraci6n herm_ticamente sellado (que consiste en el agente refrigerante, los tubos de conexibn y el compresor), si tiene algL_n defecto en materiales o fabricacibn. -
Page 16: Seguridad
IMPORTANTES INSTRUCCIONES DE SEGURIDAD Las siguientes instrucoiones de seguridad le indiearan c6mo usar su equipo de aire acondicionado habitaei6n para evitar dahos para usted mismo y para su EQUIPO DE AIRE ACONDICIONADO. POR SU SEGURIDAD No almacene ni use gasolina u otros vapores y liquidos inflamables cerca de este o cualquier otro _P'_ Evite lospeligrosde incendios y... - Page 17 RESPETE TODOS LOS C(_DIGOS Y ADVERTENCIA REGLAMENTOS. BAJO NINGUNA CIRCUNSTANCIA CORTE, QUITE O EVITE EL USO DE LA CONEXION A TIERRA DE ESTA CLAVIJA, ESTE APARATO NECESITA SER CONECTADO A TIERRA. Se requiere una alimentaci6n el_ctrica CA, adecuadamente conectada a tierra con un Peligrode choqueel_ctrico fusible de 15 A, de 60 Hz y de 115 V.
-
Page 18: Instalacion
REQUERIMIENTOS PARA INSTALACION PIEZAS DE MONTAJE INSTALACION Su equipo de aire acondicionado se instalar_,en ventanas est_ndar de dobie panel con anchos de abertura libre de 559 mm a 915 mm (22 a 36 pulgadas). (Figura 1) El marco inferior debe abrirse Io suficiente para permitir una abertura vertical libre de 381 mm (15 pulgadas). -
Page 19: Instalaci6N
INSTALACION IL_ Inserte los paneles de guia (ITEM A) en la guia Escoja un lugar que le permita Ilevar el aire frfo al drea superior y las guias de marco del equipo de aire que desea. Las ventanas que se usen para la acondicionado. - Page 20 Seleccione la posici6n en la que colocara el soporte Corte la cinta de espuma para que tenga la Iongitud de antepecho cerca del punto m&s externo en el correcta e ins_rtela entre el marco superior de ]a ventana antepecho (Figura 10). Fije el soporte de antepecho al , el marco inferior de la ventana.
-
Page 21: La Eliminacion De La Ventana
La parte superior del list6n de madera debeser INSTALACI(_N FRONTAL aproximadamente 3/4" mas alto que el marco de la Instale la rejilla frontal con ei gabinete de la contraventana o el listSn de madera (fuera de la casa) para que el vapor emanado de la unidad pueda drenar siguiente manera: adecuadamente hacia el exterior. -
Page 22: Operaci
COMO YPOR En ocasiooss, e l usode MEDFANpara hacer c ircularelairepor la habitaci6n haceque elambiente sea m&sconfortable aun Su equipo de aire acondicionado de habitacibn cuandoelequiponoest# entriando el aire.Mientrasm_stiempo brinda las siguientes funciones para hacer que la y con mayorfrecuencia funcione el equipode aire vida en climas c&lidos sea m_s confortable: acondicionado, mas electricidad consumir_ y mayores seranlos costosde su uso. -
Page 23: Caracteristicas
CARACTER TICAS USO DEL EQUIPO DE AIRE ACONDICIONADO Para reducir el riesgo de incendio, ctrica o lesiones personales, lea las IMPORTANTES INSTRUCCIONES SEGURIDAD antes de operar este aparato. Para ¢omenzar a utilizar el equipo de aire acondicionado, siga estos pasos: 1. -
Page 24: Despliegue
DESPLIEGUE - VELOCIDAD DEL VENTILADOR RECEPTOR DE SEI_IAL • Cada vez que presioneeste --ENECNDIDO/APAGADO bot6n, el ajuste es comosigue {Alto(F3) --, Bajo(F1) --, Medio(F2) -_ Alto(F3)} • Para ENCENDER el sistema presione el bot6n, y para APAGARLO presiono el bot6n otra vez. •... -
Page 25: Control Remoto
CONTROL REMOTO Nota: El dispositivo de control remoto no funcionard adecuadamente si la ventana sensora del acondicionador de aire es expuesta a luz fuerte, o si hay obstdculos entre el dispositivo de control remoto y el acondicionador de aire. Cuando opere el aire acondicionado con el control remoto, deberd oir un pito. ENECNDIDO/APAGADO •... -
Page 26: Mantenimiento
LIMPIEZA DEL FILTRO DEL AIRE COMO SACAR LA REJILLA FRONTAL El filtro del aire se ira ensuciandoa medida que va atrapando el polvo proveniente del aire interior. Es preciso • Saque el tornillo que mantiene la rejilla frontal en lavar el filtro del aire al rnenos cada dos semanas. Si el posicibn. -
Page 27: Correcci6N De Fallas
ANTES DE LLAMAR PARA SERVICIO Cheque la siguJente lista para asegurarse si en realidad es necesario Ilamar para servicio. Una referencia rapida a este manual pueda evitar una Ilarnada para servicio innecesada. EL EQUIPO DE AIRE ACONDIClONADO NO FUNClONA. I ElendMeno os_ seneelado selatoma deosniente d eFared. Cosedeeleseilele fi_ _ b tomadeconisetedei_ed. -
Page 28: Para Pedir Servicio
® Registered Trademark / _MTrademark / sM Service Mark of Sears, Roebuck and CO, ® Marca Regist rada / TMMarca de FabriCa / sM Marca de Servicio de sears. ROebuck and Co. MCMarque de commerce / _o Marque d_pOs_e de Sears, Roebuck and Co.
