OPERATION MANUAL
English
Français
2−12
14−24
Safety Instructions .............................................................................................. 2
Name of Parts ..................................................................................................... 4
How to Use ......................................................................................................... 5
Operating the Range Hood ............................................................................ 5
Care and Maintenance ........................................................................................ 6
Disassembling ................................................................................................ 7
Cleaning ......................................................................................................... 7
Re-assembling ............................................................................................... 8
Replacing the Light Bulb ................................................................................ 8
Requesting Service ............................................................................................. 9
Prior to Requesting Service ........................................................................... 9
Inspection Label ............................................................................................. 9
Specifications .................................................................................................... 10
Circuit Diagram ................................................................................................. 10
Parts List ........................................................................................................... 11
Warranty ............................................................................................................ 12
READ AND SAVE THESE INSTRUCTIONS.
Keep this manual in a convenient place for future reference.

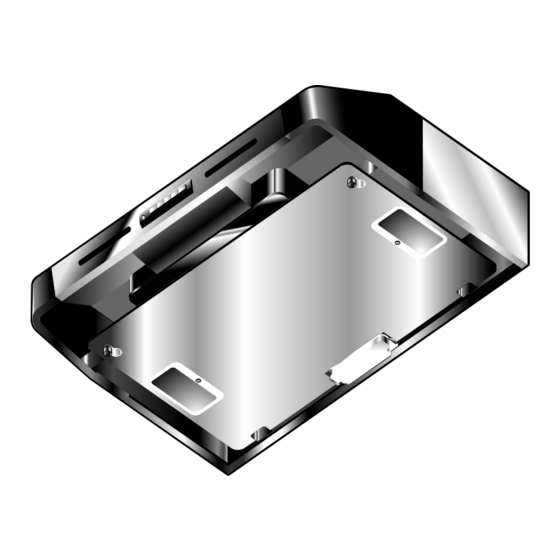

Range Hood
MODEL: FSR-3000
FSR-3600
FSR-4200
Español
26−36
TABLE OF CONTENTS
FUJI INDUSTRIAL CO., LTD.
38−48
1U02 0283

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FSR-3600 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fujioh FSR-3600

Summary of Contents for Fujioh FSR-3600

  • Page 1 Specifications ... 10 Circuit Diagram ... 10 Parts List ... 11 Warranty ... 12 READ AND SAVE THESE INSTRUCTIONS. Keep this manual in a convenient place for future reference. FUJI INDUSTRIAL CO., LTD. FSR-3600 FSR-4200 Español 26−36 38−48 1U02 0283...

  • Page 2: Safety Instructions

    Before installation and operation, read these instructions carefully and use this product only in the manner described by the manufacturer in the operation manual. The signal words shown below are used to alert you to potential personal injury and property damage hazards.
  • Page 3 1. For General Ventilating Use Only. Do not use to exhaust hazardous or explosive material and vapors. 2. To reduce the risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls, ceilings or into attics, crawl spaces or garages. 3.

  • Page 4: Name Of Parts

    NAME OF PARTS Filter Body Switch Lamp Box Rectifier Fan Case Cover Baffle Panel Oil Catch Tray Lamp Cover < Control Switch Buttons > Pilot Lamp ... Lights while the FAN is in motion OFF Button ... FAN stops and Lamp turns off LIGHT Button ...

  • Page 5: Operating The Range Hood

    HOW TO USE Before operation, make sure that the oil catch tray is installed securely on the Rectifier Baffle Panel. CAUTION • During cooking, do not touch the Rectifier Baffle Panel or its screws. If the Rectifier Baffle Panel is attached incorrectly, it may become detached and fall down.

  • Page 6: Care And Maintenance

    CARE AND MAINTENANCE Clean the range hood as many times as possible (especially, clean the filter once a month) as it becomes dirty and deteriorates in function if it’s left unclean. For a family size of 4 to 5 people and cooking twice a day, clean the filter once every two weeks to avoid grease contamination and grease build-up, which is difficult to clean.

  • Page 7: Disassembling

    Disassembling Oil Catch Tray Hold the oil catch tray at its both ends and slide forward. NOTE: The tray may be filled with oil, so be careful when removing it. Rectifier Baffle Panel After loosening the mounting screws fixing the Rectifier Baffle Panel, dislocate the temporary fixing holes of the Rectifier Baffle Panel from the mounting screws, then move the rectifier baffle panel...

  • Page 8: Replacing The Light Bulb

    Rectifier Baffle Panel Wash the Rectifier Baffle Panel in tepid water with a mild detergent dissolved. After washing, wipe it off thoroughly with a dry cloth. Range Hood Body After wiping the range hood body off with a cloth immersed in a mild detergent and wring tightly, wipe off moisture thoroughly with a dry cloth.

  • Page 9: Prior To Requesting Service

    REQUESTING SERVICE Prior to Requesting Service Prior to requesting service, do the following check by yourself for common errors. Situation Range hood does not operate. Range hood is noisier than usual or vibrating. NOTE: (1) Service parts are kept at the manufacturer for a maximum of six years after ceasing the production of this model.

  • Page 10: Specifications

    SPECIFICATIONS Refer to the following table. In case of 7" Round Vertical Discharge Voltage Speed In case of 3-¼"×10" Vertical Discharge Voltage Speed In case of 3-¼"×10" Horizontal Discharge Voltage Speed NOTE: FUJI INDUSTRIAL CO., LTD. has measured airflow under HVI-916 and noise levels under Japa- nese Industrial Standard (JIS) C9603 items 8.8 and 8.9.

  • Page 11: Parts List

    PARTS LIST Component/Part Attachment Earth Wire Unit Corner Cap(R) : White Corner Cap(R) : Black Corner Cap(R) : Biscuit Corner Cap(L) : White Corner Cap(L) : Black Corner Cap(L) : Biscuit Switch Unit Fan Case Strain Relief Lamp Box Lamp Receptacle Mount(R) Lamp Receptacle Mount(L) Lamp Wire Unit Fan Guide(R)

  • Page 12: Limited Product Warranty

    EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. During this three years warranty period, Fujioh will, at its option, repair or replace, free of charge, any product or part that is found to be defective under normal use and service.

  • Page 13: Table Of Contents

    Fiche technique ... 22 Schéma de câblage ... 22 Liste des pièces ... 23 Garantie ... 24 LISEZ ET CONSERVEZ CES INSTRUCTIONS. Conservez ce mode d'emploi dans un endroit sur pour référence ultérieure. FUJI INDUSTRIAL CO., LTD. FSR-3600 FSR-4200 1U02 0283...

  • Page 14: Instructions De Sécurité

    INSTRUCTIONS DE SÉCURITÉ Lisez attentivement ces instructions avant d’installer et de faire fonctionner l’appareil et utilisez celui-ci uniquement de la manière indiquée par le fabricant dans le mode d’emploi. Les termes ci-dessous sont utilisés pour vous avertir des blessures personnelles ou des dégâts pouvant être éventuellement occasionnés.
  • Page 15 1. Pour ventilation générale uniquement. Ne pas utiliser pour évacuer des substances ou des vapeurs dangereuses ou explosives. 2. Pour réduire les risques d’incendie et pour évacuer correctement l’air, veillez à conduire l’air vers l’extérieur. N’évacuez pas l’air dans des espaces comportant des murs et des plafonds ou dans les greniers, les espaces confinés ou les garages.

  • Page 16: Nomenclature

    NOMENCLATURE Interrupteur Panneau de déflexion du redresseur Cache de lampe < Boutons de commande > Filtre Collecteur d’huile Lampe pilote ... S’allume lorsque le ventilateur fonctionne. Bouton d’arrêt ...Le ventilateur s’arrête et la lampe s’éteint. Bouton Lumière ... La lampe s’allume. Bouton Haut ...

  • Page 17: Utilisation

    UTILISATION Avant de faire fonctionner l’appareil, assurez-vous que le collecteur d’huile est bien en place sur le panneau de déflexion du redresseur. PRÉCAUTION • Pendant la cuisson, ne touchez pas au panneau de déflexion du redresseur ni à ses vis. Si le panneau n’est pas fixé correctement, il risque de se desserrer et de tomber.

  • Page 18: Entretien Et Maintenance

    ENTRETIEN ET MAINTENANCE Nettoyez la hotte d’aspiration le plus souvent possible (et en particulier le filtre une fois par mois), car elle se salit et devient moins performante si elle n’est pas entretenue. Pour une famille de 4 à 5 personnes et en cuisinant deux fois par jour, nettoyez le filtre une fois tous les quinze jours pour éviter la contamination et la formation d’une couche de graisse difficile à...

  • Page 19: Démontage

    Démontage Collecteur d’huile Saisissez le collecteur d’huile aux deux extrémités et tirez-le vers l’avant. REMARQUE: Le collecteur peut être plein d’huile, faites attention lorsque vous le retirez. Panneau de déflexion du redresseur Après avoir desserré les vis de montage fixant le panneau de déflexion du redresseur, déplacez les orifices de fixation provisoire du panneau des vis de montage, puis sortez le panneau de...

  • Page 20: Remontage

    Panneau de déflexion du redresseur Lavez le panneau de réflexion du redresseur dans de l’eau tiède et avec un détergent : doux puis, après avoir rincé à l’eau, essuyez soigneusement avec un chiffon sec. Corps de la hotte Après avoir essuyé le corps de la hotte avec un chiffon imbibé...

  • Page 21: Recours Au Service Après-Vente

    RECOURS AU SERVICE APRÈS-VENTE Avant de faire appel au SAV Avant de faire appel au SAV, procédez vous-même aux vérifications suivantes pour les problèmes ordinaires. Situation La hotte d’aspiration ne fonctionne pas. La hotte d’aspiration est plus bruyante que d’habitude ou elle vibre. REMARQUE: (1) Les pièces de service sont conservées chez le fabricant au minimum six ans après la fin de production du modèle.

  • Page 22: Fiche Technique

    FICHE TECHNIQUE Reportez-vous au tableau suivant. Pour une évacuation verticale ronde de 7" Tension (V) Vitesse Haut Moyen Pour une évacuation verticale de 3-¼" 10" Tension (V) Vitesse Haut Moyen Pour une évacuation horizontale de 3-¼" 10" Tension (V) Vitesse Haut Moyen REMARQUE: FUJI INDUSTRIAL CO., LTD.

  • Page 23: Liste Des Pièces

    LISTE DES PIÈCES...

  • Page 24: Garantie

    La garantie du produit Fujioh est destinée à l'acheteur d'origine (consommateur) de ses produits et n'est pas transférable. Fujioh garantit que ses produits sont exempts de défauts de matériels ou de main d'œuvre pendant une periode de trois ans à partir de la date d'achat. IL N'Y A PAS D'AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS MAIS SANS SE LIMITER À...

  • Page 25: Campana Extractora

    Diagrama del circuito ... 34 Lista de piezas ... 35 Garantía ... 36 LEA Y CONSERVE ESTE MANUAL DE INSTRUCCIONES. Mantenga este manual en un lugar apropiado para futuras consultas. FUJI INDUSTRIAL CO., LTD. FSR-3000 FSR-3600 FSR-4200 INDICE 1U02 0283...

  • Page 26: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD Antes de proceder a la instalación y operación de la campana extractora, sírvase leer cuidadosamente estas instrucciones y utilice este producto únicamente de la manera descrita por el fabricante en este manual. Los símbolos mostrados a continuación se utilizan para indicar riesgos potenciales de lesión personal y daños materiales.
  • Page 27 1. Sólo para Usos de Ventilación General. No debe usarse para extraer material o vapores peligrosos o explosivos. 2. Para reducir el riesgo de incendio y para extraer el aire de manera efectiva, asegúrese de dirigir el aire al exterior a través de un conducto. No dirija el aire extraido hacia lugares que se encuentren dentro de paredes, techados o hacia áticos, espacios angostos o garajes.

  • Page 28: Nombre De Piezas

    NOMBRE DE PIEZAS Interruptor Panel deflector de rectificación Cubierta de la bombilla < Botones de control > Luz piloto ... Se enciende cuando el VENTILADOR está en operación Filtro Bandeja colectora de aceite Botón OFF ... Detiene el VENTILADOR y se apaga la luz piloto Botón de LUZ ...

  • Page 29: Modo De Empleo

    MODO DE EMPLEO Antes de la operación, asegúrese que la bandeja colectora de aceite esté firmemente instalada en el panel deflector de rectificación. PRECAUCION • Mientras esté cocinando, no toque el panel deflector de rectificación ni sus tornillos. Si el panel deflector de rectificación está instalado incorrectamente, puede desprenderse y caer.

  • Page 30: Cuidado Y Mantenimiento

    CUIDADO Y MANTENIMIENTO Limpie la campana extractora cuantas veces sea posible (en especial, limpie el filtro una vez al mes), para evitar bajo rendimiento por suciedad. Para una familia compuesta por 4 o 5 personas y que cocina dos veces por día, debe limpiarse el filtro una vez cada dos semanas para evitar la contaminación y acumulación de grasa, que con el tiempo sería difícil de limpiar.

  • Page 31: Desarme

    Desarme Bandeja colectora de aceite Sostenga la bandeja colectora de aceite por ambos extremos y deslícela hacia adelante. NOTA: La bandeja puede estar llena de aceite, por lo cual debe tener cuidado al retirarla. Panel deflector de rectificación Después de aflojar los tornillos de montaje que fijan el panel deflector de rectificación, separe los agujeros de fijación provisional del panel deflector de...

  • Page 32: Rearmado

    Panel deflector de rectificación Lave el panel deflector de rectificación utilizando agua tibia en la que se haya disuelto un detergente suave. Después de lavar el panel, frótelo completamente con un paño seco. Unidad principal de la campana extractora Despues de frotar la unidad principal de la campana extractora con un paño que se haya sumergido en una solución de detergente suave y se haya exprimido bien, seque...

  • Page 33: Solicitud De Reparación

    SOLICITUD DE REPARACION Antes de solicitar el servicio de reparación Antes de solicitar el servicio de reparación, realice las comprobaciones siguientes de errores comunes. Situación La campana extractora no funciona. La campana extractora hace mas ruido que lo normal o vibra. NOTA: (1) El fabricante conservará...

  • Page 34: Especificaciones

    ESPECIFICACIONES Consulte la siguiente tabla. En caso de descarga vertical redonda de 7" Voltaje (V) Velocidad Alta Mediana Baja En caso de descarga vertical de 3-¼" Voltaje (V) Velocidad Alta Mediana Baja En caso de descarga horizontal de 3-¼" Voltaje (V) Velocidad Alta Mediana...

  • Page 35: Lista De Piezas

    LISTA DE PIEZAS...

  • Page 36: Garantía

    IMPLICADAS DE COMERCIABILIDAD O ADAPTACION PARA UN PROPOSITO PARTICULAR. Durante el período de garantía de 3 años, Fujioh, a su criterio, reparará o reemplazará, de manera gratuita, el producto o la pieza que se haya averiado durante el uso normal del producto.
  • Page 37 ... 38 ... 40 ... 41 ... 41 ... 42 ... 43 ... 43 ... 44 ... 44 ... 45 ... 45 ... 45 ... 46 ... 46 ... 47 ... 48 FSR-3000 FSR-3600 FSR-4200 1U02 0283...
  • Page 40 ......
  • Page 41 “ ” “ ” “ ”...
  • Page 43 30-40...
  • Page 44 ( 1 ) ( 2 ) “ 26mm), ”) 120V 60W...
  • Page 45 (FIU) ... FSR-3000/3600/4200 :16300 Christensen Rd., Ste-212 Seattle, WA 98188-3403 :1-888-547-9880 :1-866-FUJI IND (1-866-385-4463) “ ”...
  • Page 46 7 7 7 7 " " " " 垈砿換岷電欠 垈砿換岷電欠 垈砿換岷電欠 垈砿換岷電欠 距堀 駆協窮儿 互 嶄 詰 3- 3- 3- 3-¼" " " " 10" 10" 10" 換岷電欠 10" 換岷電欠 換岷電欠 換岷電欠 距堀 駆協窮儿 互 嶄 詰 3- 3- 3- 3-¼" " " " 10" 10"...
  • Page 48 Fujioh : Fuji Industrial USA, Inc. 16300 Christensen Rd., Ste-212 Seattle, WA 98188-3403 : 1-888-547-9880 , Fujioh : 1-866-FUJI IND (1-866-385-4463) 16300 Christensen Rd., Ste-212 Seattle, WA 98188-3403 : 1-888-547-9880 “ ” 1U02 0283...
