To the sales shop/installer:
After installing, please give
this manual to the user
without fail.

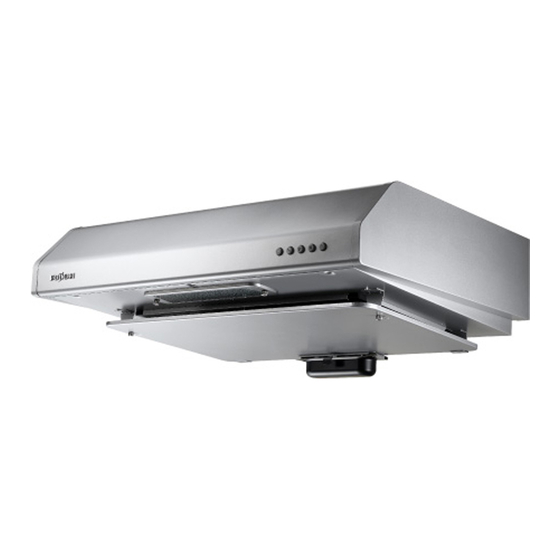

Cooker Hood
FS-700/890V
FS-890R
Operation Manual
TABLE OF CONTENTS
Safety Precautions .............................2, 3
Cautions on Use .....................................3
Preparation .............................................4
Name of Parts ................................................ 4
Prior to Use .................................................... 4
Switches ......................................................... 4
Care and Maintenance .......................4~7
Caution for Maintenance ................................ 4
Detaching Cleaning Parts ............................... 5
Cleaning ......................................................... 5
Attaching Cleaned Parts ................................. 6
Replacing the Lamp ................................... 6, 7
Other Information ................................7, 8
Specifications ................................................. 7
Circuit Diagram ............................................... 8
Service and Warranty ..................................... 8
Thank you very much for your purchase of our cooker hood.
Before operating the cooker hood, please read this Manual thoroughly.
Keep this manual in a convenient place for future reference.
(Ventilating Type)
(Recycling Type)
(Illustration: FS-890V/890R)
1F02 0982
*1F020982*
Advertisement
Chapters
Table of Contents
Related Manuals for Fujioh FS-700
Summary of Contents for Fujioh FS-700
-
Page 1: Table Of Contents
Cooker Hood FS-700/890V (Ventilating Type) FS-890R (Recycling Type) Operation Manual (Illustration: FS-890V/890R) TABLE OF CONTENTS Safety Precautions ......2, 3 Cautions on Use ........3 Preparation ..........4 Name of Parts ..........4 Prior to Use ............ 4 Switches ............4 Care and Maintenance .......4~7 Caution for Maintenance ........ -
Page 2: Safety Precautions
Safety Precautions Read the following safety instructions before operating, and use the cooker hood properly and securely. These instructions are for correct operation of the product to prevent any risk of hazards or damages inflicting on you or others. The instructions are classified into 2 categories as "WARNING" and "CAUTION" depending on their emergency and severity. -
Page 3: Cautions On Use
Accessible parts may become hot when CAUTION used with cooking appliances. Don’t touch the filter or parts around it while cooking. The filter or parts may drop, and burn or injury Mount the product securely after selecting Contact may result in. -
Page 4: Preparation
Preparation Switches Name of Parts Power plug Push-button switch Lamp cover Button ..Stop FAN Button ..For light cooking Body (steaming, and etc.) Button ..For medium cooking (light stir-fry of vegetable, and etc.) Button ..For heavy cooking (deep fried fish, etc.) Oil tray Button ..Turn ON and OFF the light Rectifier panel... -
Page 5: Detaching Cleaning Parts
Slot Filter Detaching Cleaning Parts (FS-700: 1 filter, FS-890V/890R: 2 filters) Oil Tray To remove the filters, for each filter, hold the knob, push the filter backwards, and then pull Hold the oil tray at its tab and slide forward. -
Page 6: Attaching Cleaned Parts
Attaching Cleaned Parts Oil Tray Hold the tab and set the oil tray on the guide rail Slot Filter of the cooker hood, then push it completely to the end. Place the rear of the slot filter on the catch, then Note push it back and upward to install firmly. -
Page 7: Other Information
Open the lamp cover Replace the lamp Loosen 2 screws fixing the lamp cover and Turn the lamp counter-clockwise to remove, and open it. replace it with a new one. Note Loosen Tighten Loosen Tighten To avoid burns, wait until the lamp is cooled off when replacing it. -
Page 8: Circuit Diagram
Circuit Diagram LIGHT Me Lo Push Button Switch Lamp 8W Brown Blue Black Black Blue Connector White Connector Capacitor 3.0mF 450V Green/Yellow 50Hz 220V/230V/240V AC Connector 5A 3pin Plug (Type-BF) Motor 50Hz 220V/230V/240V Service and Warranty When requesting after sales service: •... - Page 9 抽油煙機 FS-700/890V (排煙式) FS-890R (循環式) 操作手冊 （圖示 ：FS-890V/890R ） 內容目錄 安全措施 ..........2, 3 使用注意事項 ..........3 準 備 ............4 零件的名稱 ............. 4 使用前 ............. 4 開 關 ............... 4 保養和維護 ..........4~7 維修注意事項 ..........4 拆卸清潔配件 ..........5 清 潔 ............... 5 安裝清潔後的配件...
-
Page 10: 安全措施
安全措施 請在安裝前仔細閱讀下述安全事項，正確安全地安裝抽油煙機。 下述安全事項是為了正確地安裝本產品，以免使您和其他人遭受危險或負傷。 安全事項根據緊急性和重要性的程度分為“警告”和“注意”2 類。 請予以重視並嚴格按照說明指示操作。 知會如果不遵守將有機會發生 知會如果不遵守將有機會發生 警 告 注 意 死亡或受重傷的危險。 受傷或人體損害的危險。 表示禁止。所述的行為（如果有）是絕對不能做的。 （左圖：禁止拆卸） 例 表示強制執行。所述的行為（如果有）是必須做的。 （左圖：把插頭從牆上的插座中拔出） 不要灑水到通電部分。 警 告 會有導致起火、觸電的危險。 本抽油煙機用於安裝在 1 個不超過有 4 個 禁止灑水 電熱元件或燃燒器的爐盤上方，總電力在 7.0kW 以下。 在 爐 具 有 漏 氣 的 可 能 性 時， 少於４個燃... -
Page 11: 使用注意事項
在使用炊具時，一些可接觸部分有可能被 注 意 烤熱。做飯時不要觸動過濾網或其周圍的 部分。 選擇牢固的地方安全地安裝本產品。 過濾網或其周圍的部分可能會滴油，從而 禁止觸摸 如果掉下會造成傷害。 造成燒傷或傷害。 運行時，絕對不要把手指或其他 安裝時注意 物體插進去。 會有導致破損或受傷的危險。 在 拔 出 插 頭 時， 請 拿 著 插 頭 拔， 不要拉電線部分。 禁止觸摸 電線如破損，會有導致起火或觸 不要觸摸燈罩或其周圍的部分。 電的危險。... -
Page 12: 準 備
準 備 零件的名稱 開 關 按鍵 ..停止排氣扇 按鍵 ..弱檔（蒸汽等） 按鍵 ..中檔（輕炒蔬菜等） 按鍵 ..高檔（烤魚等） （圖示：FS-890V/890R） 按鍵 ..照明開關 使用前 運行抽油煙機 運行之前請檢查電源插頭是否插在牆上的插座。 請檢查儲油盤安裝的位置是否正確。 在抽油煙機的前面有 5 個按鍵開關。 * 如果儲油盤的安裝不正確，將無法正常起作用。 儲油盤的安裝請參考第 6 頁。 根據烹飪的需要按（ ，或 ） 其中的一個鍵。排氣扇開始旋轉。 停止排氣扇按 鍵。 如果想打開照明按 鍵。關閉時再按此鍵... -
Page 13: 拆卸清潔配件
拆卸清潔配件 過濾網（FS-700：１個過濾網 , FS-890V/890R：２個過濾網） 在拆下過濾網時，各個過濾網都要一邊 儲油盤 抓住旋鈕，一邊往後推，然後向下拉出。 抓住儲油盤的把手向後滑。 注 注 在取下過濾網時抓牢，以免滑落引起受傷。 儲油盤可能已經充滿油，在取下時請注意。 儲油盤 過濾網 扣拴 整流板 鬆開安裝整流板的裝配螺絲，稍稍向 前移動整流板，讓裝配螺絲從裝配導 孔和機體扣拴中脫出。 清 潔 注 為了避免整流板掉下，請用兩手緊緊抓牢。如果 過濾網和儲油盤 掉下可能引起負傷、碰傷或彎曲等事故。 把過濾網和儲油盤放在溫水中用洗滌液浸泡 30-40 分鐘後，用軟刷清洗掉污物。 裝配螺絲 注 FS-890V/890R 機型的過濾網可以分解成 2 部分， 更容易清洗。為了分解過濾網，按逆時針方向轉動 旋鈕，拉動旋鈕側打開過濾網罩。 * 在重新安裝時請務必保證先把過濾網組裝牢固。 因使用頻度的不同，在較短的使用時間內儲油量可... -
Page 14: 安裝清潔後的配件
安裝清潔後的配件 儲油盤 抓住把手把儲油盤放入抽油煙機的滑道， 過濾網 然後往裡面推到底。 把過濾網的後部放到扣拴上，往後上方推， 注 固定到位。 如果儲油盤安裝得不正確，可能會導致儲油流出造 成損傷等事故。 儲油盤 扣拴 * 清潔作業結束後，務必把電源還原；把電源插頭插 到牆上的插座裡，或打開電源開關。 更換電燈 整流板 注 用兩手抓牢整流板，把整流板的後部放到扣拴 更換燈泡之前，必須把電源插頭從牆上的插座拔下， 的前方和有安裝導孔的線軌中。然後向後滑動 或者切斷電源開關。 整流板銜接安裝導孔並與扣拴咬合。 擰緊裝配螺絲，安裝好整流板。 該抽油煙機配備了飛利浦 Tornado 螺旋節能燈泡（8W 注 〔40W〕 ，E14 冷感日光） 。 必須保證整流板的安全安裝，如果有鬆動可能會發 所使用的電燈已到使用壽命時，請購買、更換以下市 生滑落事故。 售的燈泡型熒光燈或者迷你燈泡。 燈泡型熒光燈……飛利浦 Tornado 螺旋節能燈泡（ 8W〔40W〕 ，E14 冷感日光）或者同等產品【額定 裝配導孔... -
Page 15: 其他信息
打開燈罩 更換燈泡 鬆開 2 個固定螺絲，取下燈罩。 逆時針旋轉燈泡取下，更換一個新的燈泡。 注 為了避免燒傷，請等燈泡 溫度降低後再更換。 重新裝上燈罩 重新裝上燈罩，並用螺絲固定好。 燈泡更換作業結束後，務必把電源還原；把電 源插頭插到牆上的插座裡，或打開電源開關。 其他信息 規 格 噪 音 風 速 額定電壓 (V) 迴 轉 頻 率 (Hz) 功 耗 (W) 點燈時的耗電功率 (W) (dB) 220V FS-700V 230V 240V 220V FS-890V 230V 240V 220V FS-890R 230V 240V * 功耗、風速和噪音為依據 JIS C9603 的測定值。 1F02 0982... -
Page 16: 線路圖
線路圖 3.0mF 450V 50Hz 220V/230V/240V (Type-BF) 50Hz 220V/230V/240V 維修和保修 需要維修時： 當抽油煙機運行時出現任何異常，請關掉開關，檢查以下各點，從插座上拔掉電源插頭， 與您購買抽油煙機的銷售店聯繫查詢。 （1） 斷路器中的保險絲是否已被燒毀？ （2） 電源插頭是否正確地插在插座上？ 在與銷售店查詢時，請知會需要修理的抽油煙機類型 / 型號以及購買的日期。 最短維修配件提供期限為抽油煙機停止生產後 5 年。 維修配件是指維持抽油煙機性能的配件。 但是，具有相同功能的維修配件或更換配件將繼續提供 4 年。 維修後功能可以得以維持，我們將竭誠為您提供維修服務。 抽油煙機中使用的零部件可能會因改善性能而變更，恕不另行通知。 本手冊如有錯漏或更改，恕不另行通知。 一切翻譯以英文版本為準。 製造商： 富士工業株式會社 日本國神奈川縣相模原市中央區淵野邊 2-1-9 郵編：252-0206...
