Cooker Hood
FS-700/890V
FS-890R
Installation Manual
TABLE OF CONTENTS
Safety Precautions .......................... 2, 3
Preparation ....................................... 3, 4
Name of Parts .............................................. 3
Dimensions ................................................... 4
Installation ........................................ 5~8
Cooker Hood Mounting ............................ 6, 7
Assembly .................................................. 7, 8
Operation Check ........................................... 8
Thank you very much for your purchase of our cooker hood.
Before installing the cooker hood, please read this Manual thoroughly.
Keep this manual in a convenient place for future reference.
(Ventilating Type)
(Recycling Type)

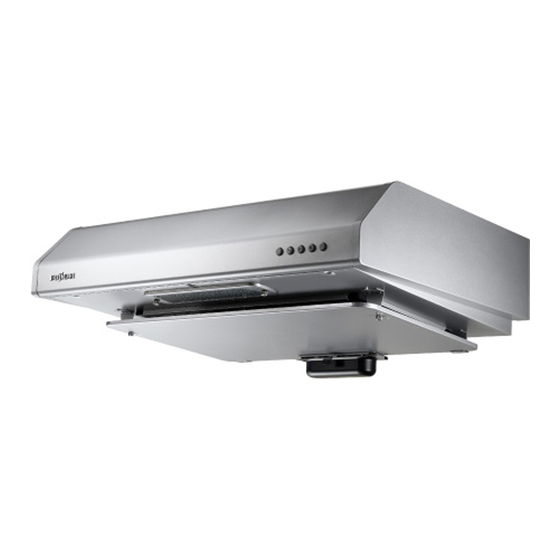

(Illustration: FS-890V/890R)
1F03 1282
*1F031282*
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Fujioh FS-890V
Summary of Contents for Fujioh FS-890V
-
Page 1: Table Of Contents
Cooker Hood FS-700/890V (Ventilating Type) FS-890R (Recycling Type) Installation Manual (Illustration: FS-890V/890R) TABLE OF CONTENTS Safety Precautions ......2, 3 Preparation ........3, 4 Name of Parts ..........3 Dimensions ........... 4 Installation ........5~8 Preparation and Check before Mounting .. 5, 6 Cooker Hood Mounting ...... -
Page 2: Safety Precautions
Mounting work should be done by Observe regulations 2 persons at least. The weight of the cooker hood is about 15kg (FS-700V), 17kg (FS-890V, 890R). Mounting cautioned CAUTION Be sure to disconnect the power plug from the wall outlet, or switch off the breaker when care and maintenance. -
Page 3: Preparation
The minimum distance between the Don’t touch the filter or parts around it supporting surface for the cooking while cooking. vessels on the hob and the lowest part The filter or parts may drop, and burn or of the cooker hood. When the cooker injury may result in. -
Page 4: Dimensions
Dimensions (Unit: mm) Power plug FS-890V Length : 1m or more FS-890R Cooker hood mounting hole detailed Body Mounting Hole:2-∅9 FS-700 Power plug Length : 1m or more Body Mounting Hole:2-∅9 Standard Mounting Height (Unit: mm) Mount the cooker hood at a place where more than 800mm between the top surface of the gas hob and the bottom of the cooker hood. -
Page 5: Installation
Checking mounting surface strength The mounting surface should have sufficient strength enough to support the cooker hood. Mount the cooker hood on a place durable to support the weight of the cooker hood. / 17kg [Weight: 15kg (FS-700V) (FS-890V, FS-890R)] Catch 1F03 1282... -
Page 6: Cooker Hood Mounting
Removing slot filter Fixing the exhauset port (FS-700: 1 filter, FS-890V/890R: 2 filters) (FS-700/890V only) To remove the filters, for each filter, hold the knob, The fixing screws are supplied with attaching to push the filter downwards, and then pull forwards. -
Page 7: Assembly
Assembly Mount the cooker hood 1) Hook the keyholes of the cooker hood on Attaching hood cover the washer-head wood screws, and tighten the screws. Hook the rear of the hood cover on the catches, then raise its front. With holding the hood cover, Washer-head fix it using 5 (M4×10) screws and 1 (M4×10 with Wood screw... -
Page 8: Operation Check
Operation Check Attaching rectifier panel Holding the rectifier panel with both hands, place the rear of the panel in front of the Power supply catches and in line with the mounting guide Connect the power plug to the wall outlet holes. - Page 9 抽油 煙 機 FS-700/890V FS-890R 安裝 手 冊 （圖示 ：FS-890V/890R ） 內容目錄 安全措施..........2, 3 準備............4 . 零件的名稱............4 . 尺寸..............5 安裝............6 . 安裝前的準備和檢查......... 6 . 安裝抽油煙機............ 9 . 組裝..............10 .
-
Page 10: 安全措施
電線必須由專業安裝公司或人員正確地 佈線。 . 不正確的佈線可能會導致漏電或起火等 事故。 裝配時注意 注 意 安裝作業必須有至少 2 人以上進行。 . 抽 油 煙 機 的 重 量 約 15k g（F S -700V） 、 17kg（FS-890V/890R） 。 選擇牢固的地方安全地安裝本產品。 安裝時注意 . 落下會造成傷害。 維修保養時必須把插頭從牆上的插座中拔 安裝時注意 出，或切斷電源開關。同時，請不要用濕 手摸插頭或電源開關。... -
Page 11: 零件的名稱
在拔出插頭時，請拿著插頭拔，不要拉電 運行時，絕對不要把手指或其他物體插 線部分。 進機件。 . 如電線破損，會有導致起火或觸電的危險。 . 會有導致破損或受傷的危險。 拿住插頭 禁止觸摸 拔出 不要觸摸燈罩或其周圍的部分。 長期不使用時務必把插頭從牆上的插座中 . 可能因高溫導致燙傷。 拔出，或切斷電源開關。 . 可能因絕緣體的劣化而導致起火或觸電的 禁止觸摸 危險。 拔出插頭 在做飯時發生油著火的情況，請立即關掉 絕對不要在浴室等潮濕的地方使用本產品。 抽油煙機。 （浴室請使用排氣扇。 ） . 如果不立即關掉會有助長火勢的危險。 . 會有導致起火或觸電的危險。 禁止運行 禁止使用 請不要把東西放置在抽油煙機上。 ... - Page 12 尺 寸 （單位 :.mm） FS-890V FS-890R 2-∅9 FS-700 2-∅9 標準安裝高度 （單位 :.mm） 抽油煙機的安裝必須保持爐具的表面與抽油煙機的 底部相距 800mm 以上。 （800mm 性能最佳。 ）...
-
Page 13: 安裝前的準備和檢查
安 裝 牆面是石膏板的情況 . 如果石膏板厚超過 20m m，可以直接安裝 到牆壁上。 安裝前的準備和檢查 . 如果石膏板厚不到 20m m，請嵌入一張加 強輔助板，然後把抽油煙機安裝到輔助板 注 意 上。 牆面是混凝土 / 瓷磚的情況 .1.. 仔細安裝抽油煙機，避免與建築裡的任何金屬 .預先嵌入一張加強輔助板，或者使用嵌牆 部分（牆壁裡的鋼筋等）接觸。 器具等。 .2.. 絕對不要把抽油煙機的機體嵌入牆裡。否則如 果牆裡有電流會傳到抽油煙機主機上。 .3.. 空氣不得排入用於排放燃氣或其他燃料設備廢 氣的煙道。 電源插頭 . . （只用作空氣回風的家電除外） 抽油煙機的電源插頭為... -
Page 14: 安裝抽油煙機
取下過濾網（ FS-700 ： 1 個過濾網 , 固定排氣口（僅限 FS-700/890V） FS-890V/890R ： 2 個過濾網） 把提供的固定螺絲安裝到頂板上。 在拆下過濾網時，各個過濾網都要一邊抓住旋鈕， 擰緊構架頭機械螺絲（M4×8） ， 把排氣口固定牢。 一邊往下推，然後拉出來。 之後，把提供的軟帶裝貼到排氣口周圍。 拆取機罩 把 固 定 機 罩 的 5 個（M4x10） 螺 絲 和 1 個 注 （M4x10 有墊圈）螺絲鬆開並取下。 在安裝排氣口時，請注意排氣口擋板的開口方向。 如果排氣口安裝不正確可能導致排氣功能降低、 產生異常噪音等不良現象。 正 確... - Page 15 組 裝 裝配抽油煙機 1） .把配抽油煙機的鍵孔掛到華司頭木螺絲上， 安裝機罩 並擰緊螺絲。 把機罩的後部掛到扣拴上，然後抬起前方。 一邊拿住機罩，一邊用 5 個（M4x10）螺絲和 1 個（M4x10 有墊圈）螺絲固緊。 注 請參照示意圖確認 M4x10 螺絲和墊圈的使用位置。 2） . 把 2 個華司頭木螺絲插入抽油煙機的後部 並擰牢固。 安裝過濾網 把過濾網的後部放到扣拴上，往後上方推， 然後向前滑動直到過濾網固定到位。 連接導管和排氣口（僅限 FS-700/890V ） 連接 ∅ 150 軟管或排氣口的同類導管。確保排氣 口的安全，用鋁箔膠帶等（非提供品）不然性膠 帶把導管的接口密封起來。 注 排氣口越長或轉彎位越多，通風性能越低。 1F03 1282...
-
Page 16: 運行檢查
安裝整流板 運行檢查 用兩手抓牢整流板，把整流板的後部放到扣拴的 電源 前方和有裝配導孔的線軌中。然後向後滑動整流 板銜接安裝導孔並與扣拴咬合。擰緊裝配螺絲， 把電源插頭插入牆上的插座（220V/230V/240V 安裝好整流板。 交流電） 。 注 運行檢查 必須保證整流板的安全安裝，如果有鬆動可能會 發生滑落事故。 1） .續一開啟風速控制鍵，檢查風速及有沒有異常 震動。 2） . 按風速及照明控制鍵，檢查排氣扇及燈是否 正常開關。 安裝儲油盤 抓住把手把儲油盤放入抽油煙機的滑道， 然後往裡面推到底。 本手冊如有錯漏或更改，恕不另行通知。 一切翻譯以英文版本為準。...
