OPERATION MANUAL
English
Français
2 12
14 24
Safety Instructions .............................................................................................. 2
Name of Parts ..................................................................................................... 4
How to Use ......................................................................................................... 5
Operating the Range Hood ............................................................................ 5
Care and Maintenance ........................................................................................ 6
Disassembling ................................................................................................ 7
Cleaning ......................................................................................................... 7
Re-assembling ............................................................................................... 8
Replacing the Light Bulb ................................................................................ 8
Requesting Service ............................................................................................. 9
Prior to Requesting Service ........................................................................... 9
Inspection Label ............................................................................................. 9
Specifications .................................................................................................... 10
Circuit Diagram ................................................................................................. 10
Parts List ........................................................................................................... 11
Warranty ............................................................................................................ 12
READ AND SAVE THESE INSTRUCTIONS.
Keep this manual in a convenient place for future reference.

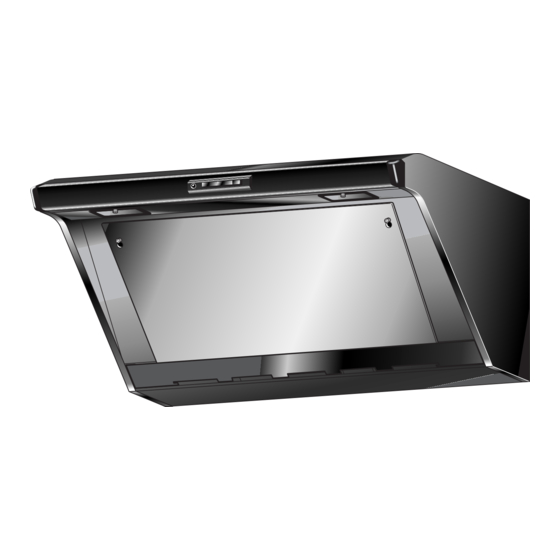

Range Hood
MODEL: FDR-4200
FDR-4200D
Español
26 36
TABLE OF CONTENTS
FUJI INDUSTRIAL CO., LTD.
38 48
1U020381

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FDR-4200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fujioh FDR-4200

Summary of Contents for Fujioh FDR-4200

  • Page 1 Range Hood OPERATION MANUAL MODEL: FDR-4200 English Français 2 12 14 24 TABLE OF CONTENTS Safety Instructions ... 2 Name of Parts ... 4 How to Use ... 5 Operating the Range Hood ... 5 Care and Maintenance ... 6 Disassembling ...

  • Page 2: Safety Instructions

    Before installation and operation, read these instructions carefully and use this product only in the manner described by the manufacturer in the operation manual. The signal words shown below are used to alert you to potential personal injury and property damage hazards.
  • Page 3 1. For general ventilating use only. Do not use to exhaust hazardous or explosive material and vapors. 2. To reduce the risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls, ceilings or into attics, crawl spaces or garages. 3.

  • Page 4: Name Of Parts

    NAME OF PARTS Rectifier Baffle Panel < Control Switch Buttons > Switch Lamp Cover Oil Tray Pilot Lamp ... Lights while the FAN is in motion OFF Button ... FAN stops and Lamp turns off LIGHT Button ... LAMP turns ON HIGH Button ...

  • Page 5: Operating The Range Hood

    HOW TO USE Before operation, make sure that the oil tray is installed properly on the bottom inside of the hood body. CAUTION • During cooking, do not touch the Rectifier Baffle Panel or its screws. If the Rectifier Baffle Panel is attached incorrectly, it may become detached and fall down.

  • Page 6: Care And Maintenance

    CARE AND MAINTENANCE Clean the range hood as many times as possible (especially, clean the filter once a month) as it becomes dirty and deteriorates in function if it’s left unclean. For a family size of 4 to 5 people and cooking twice a day, clean the filter once every two weeks to avoid grease contamination and grease build-up, which is difficult to clean.

  • Page 7: Disassembling

    Disassembling Oil Receiving Cover Hold both ends of the oil receiving cover with your hands and lift it up to detach from the body. Oil Tray Hold the oil tray at its tab part and lift it up. NOTE: The oil tray may be filled with oil, so be careful when removing it.

  • Page 8: Replacing The Light Bulb

    Rectifier Baffle Panel Wash the Rectifier Baffle Panel in tepid water with a neutral detergent dissolved, then after washed in water, wipe it off thoroughly with a dry cloth. Range Hood Body After wiping the range hood body off with a cloth immersed in a neutral detergent and wring tightly, wipe off moisture thoroughly with a dry cloth.

  • Page 9: Prior To Requesting Service

    (3) When the range hood is not working normally even after checking common errors, please provide the following information to Fuji Industrial USA, Inc. (FIU). Fuji Industrial USA, Inc. a. Product ... Range hood b. Model number ... FDR-4200/4200D c. Date of purchase d. What is the problem? e. Owner’s address f.

  • Page 10: Specifications

    SPECIFICATIONS Refer to the following table. ! FDR-4200 Voltage Speed ! FDR-4200D Voltage Speed NOTE: FUJI INDUSTRIAL CO., LTD. has measured air flow and noise levels under Japanese Industrial Standard (JIS) C9603 items 8.8 and 8.9. CIRCUIT DIAGRAM Black 120V...

  • Page 11: Parts List

    PARTS LIST Accessory Figure Name of parts Accessory Earth Wire Unit Washer Head Front Panel White, Black Wood Screw Corner Cap (L) White, Black Four (4) Pieces Corner Cap (R) White, Black Control Switch Unit White, Black Soft Tape Panel Mount One (1) Piece Spring Oil Receiving Cover...

  • Page 12: Limited Product Warranty

    EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. During this three year warranty period, Fujioh will, at its option, repair or replace, free of charge, any product or part that is found to be defective under normal use and service.

  • Page 13: Table Of Contents

    Hotte D’aspiration MODE D’EMPLOI Modèles: FDR-4200 TABLE DES MATIÈRES Instructions de sécurité ... 14 Nomenclature ... 16 Utilisation ... 17 Fonctionnement de la hotte d’aspiration ... 17 Entretien et maintenance ... 18 Démontage ... 19 Nettoyage ... 19 Remontage ... 20 Remplacement de l’ampoule ...

  • Page 14: Instructions De Sécurité

    INSTRUCTIONS DE SÉCURITÉ Lisez attentivement ces instructions avant d’installer et de faire fonctionner l’appareil et utilisez celui-ci uniquement de la manière indiquée par le fabricant dans le mode d’emploi. Les termes ci-dessous sont utilisés pour vous avertir des blessures personnelles ou des dégâts pouvant être éventuellement occasionnés.
  • Page 15 1. Pour ventilation générale uniquement. Ne pas utiliser pour évacuer des substances ou des vapeurs dangereuses ou explosives. 2. Pour réduire les risques d’incendie et pour évacuer correctement l’air, veillez à conduire l’air vers l’extérieur. N’évacuez pas l’air dans des espaces comportant des murs et des plafonds ou dans les greniers, les espaces confinés ou les garages.

  • Page 16: Nomenclature

    NOMENCLATURE Panneau de déflexion du redresseur < Boutons de commande > Interrupteur Cache de lampe Collecteur d’huile Lampe pilote ... S’allume lorsque le ventilateur fonctionne. Bouton d’arrêt ... Le ventilateur s’arrête et la lampe s’éteint. Bouton Lumière ... La lampe s’allume. Bouton Haut ...

  • Page 17: Utilisation

    UTILISATION Avant d’utiliser ce produit, vérifiez si le collecteur d’huile est bien installé sur le fond à l’intérieur du corps de la hotte. PRÉCAUTION • Pendant la cuisson, ne touchez pas au panneau de déflexion du redresseur ni à ses vis.

  • Page 18: Entretien Et Maintenance

    ENTRETIEN ET MAINTENANCE Nettoyez la hotte d’aspiration le plus souvent possible (et en particulier le filtre une fois par mois), car elle se salit et devient moins performante si elle n’est pas entretenue. Pour une famille de 4 à 5 personnes et en cuisinant deux fois par jour, nettoyez le filtre une fois tous les quinze jours pour éviter la contamination et la formation d’une couche de graisse difficile à...

  • Page 19: Démontage

    Démontage Couvercle de réception d’huile Maintenez les deux extrémités du couvercle de réception d’huile des deux mains et soulevez-le pour le déloger du corps. Collecteur d’huile Maintenez le collecteur d’huile par la languette et soulevez-le vers le haut. REMARQUE: Le collecteur d’huile peut être rempli d’huile, faites attention lorsque vous le retirez.

  • Page 20: Remontage

    Panneau de déflexion du redresseur Lavez le panneau de réflexion du redresseur dans de l’eau tiède et avec un détergent neutre puis, après avoir rincé à l’eau, essuyez-le soigneusement avec un chiffon sec. Corps de la hotte Après avoir ess Après avoir essuyé...

  • Page 21: Recours Au Service Après-Vente

    à Fuji Industrial USA, Inc. (FIU). Fuji Industrial USA, Inc. a. Produit ... Hotte d’aspiration b. Numéro de modèle ... FDR-4200/4200D c. Date d’achat d. Quel est le problème? e. Nom du propriétaire f.

  • Page 22: Fiche Technique

    FICHE TECHNIQUE Reportez-vous au tableau suivant. ! FDR-4200 Tension (V) Vitesse Haut Moyen ! FDR-4200D Tension (V) Vitesse Haut Moyen REMARQUE: FUJI INDUSTRIAL CO., LTD. a mesure le flux d'air et les niveaux de bruits conformement aux rubriques 8.8 et 8.9 des Normes industrielles japonaises (JIS) C9603.

  • Page 23: Liste Des Pièces

    LISTE DES PIECES...

  • Page 24: Garantie

    Garantie limitée du produit La garantie du produit Fujioh est destinée à l’acheteur d’origine (consommateur) de ses produits et n’est pas transférable. Fujioh garantit que ses produits sont exempts de défauts de matériels ou de main d’œuvre pendant une période de trois ans à partir de la date d’achat. IL N’Y A PAS D’AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS MAIS SANS SE LIMITER À...

  • Page 25: Campana Extractora

    Campana Extractora MANUAL DE OPERACION MODELO: FDR-4200 Instrucciones de seguridad ... 26 Nombre de piezas ... 28 Modo de empleo ... 29 Operación de la campana extractora ... 29 Cuidado y mantenimiento ... 30 Desarme ... 31 Limpieza ... 31 Rearmado ...

  • Page 26: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD Antes de proceder a la instalación y operación de la campana extractora, sírvase leer cuidadosamente estas instrucciones y utilice este producto únicamente de la manera descrita por el fabricante en este manual. Los símbolos mostrados a continuación se utilizan para indicar riesgos potenciales de lesión personal y daños materiales.
  • Page 27 1. Sólo para Usos de Ventilación General. No debe usarse para extraer material o vapores peligrosos o explosivos. 2. Para reducir el riesgo de incendio y para extraer el aire de manera efectiva, asegúrese de dirigir el aire al exterior a través de un conducto. No dirija el aire extraido hacia lugares que se encuentren dentro de paredes, techados o hacia áticos, espacios angostos o garajes.

  • Page 28: Nombre De Piezas

    NOMBRE DE PIEZAS Cubierta de la bombilla Panel deflector de rectificación <Botones de control> Interruptor Bandeja de aceite Luz piloto ... Se enciende cuando el VENTILADOR está en operación. Botón OFF...Detiene el VENTILADOR y se apaga la luz piloto. Botón de LUZ ... Enciende la LUZ. Botón HIGH ...

  • Page 29: Modo De Empleo

    MODO DE EMPLEO Antes de proceder a la operación de la campana extractora, asegúrese que la bandeja de aceite esté correctamente instalada en la parte inferior del interior de la unidad principal. PRECAUCION • Mientras esté cocinando, no toque el panel deflector de rectificación ni sus tornillos.

  • Page 30: Cuidado Y Mantenimiento

    CUIDADO Y MANTENIMIENTO Limpie la campana extractora cuantas veces sea posible (en especial, limpie el filtro una vez al mes), para evitar bajo rendimiento por suciedad. Para una familia compuesta por 4 o 5 personas y que cocina dos veces por día, debe limpiarse el filtro una vez cada dos semanas para evitar la contaminación y acumulación de grasa, que con el tiempo sería difícil de limpiar.

  • Page 31: Desarme

    Desarme Cubierta receptora de aceite Sostenga ambos extremos de la cubierta receptora de aceite con las manos y levántela para desengancharla de la unidad principal. Bandeja de aceite Sostenga la bandeja de aceite por su lengüeta y levántela. Nota: La bandeja de aceite puede estar llena de aceite, por lo cual debe tener cuidado al retirarla.

  • Page 32: Rearmado

    Panel deflector de rectificación Lave el panel deflector de rectificación utilizando agua tibia en la que se haya disuelto un detergente neutro. Después de lavar el panel, frótelo completamente con un paño seco. Unidad principal de la campana extractora Despues de frotar la unidad principal de la campana extractora con un paño que se haya sumergido en una solución de detergente neutro y se haya exprimido bien,...

  • Page 33: Solicitud De Reparación

    Fuji Industrial USA, Inc. (FIU). Fuji Industrial USA, Inc. a. Producto ...Campana extractora b. Número de modelo ... FDR-4200/4200D c. Fecha de adquisición d. ¿Cuál es el problema? e. Domicilio del propietario f.

  • Page 34: Especificaciones

    ESPECIFICACIONES Consulte la siguiente tabla. FDR-4200 Voltaje Velocidad Hi (Alta) Med (Mediana) Low (Baja) FDR-4200D Voltaje Velocidad Hi (Alta) Med (Mediana) Low (Baja) NOTA: FUJI INDUSTRIAL CO., LTD. ha medido el flujo de aire y los niveles de ruido bajo la Norma Industrial Japonesa (JIS) C9603, puntos 8.8 y 8.9.

  • Page 35: Lista De Piezas

    LISTA DE PIEZAS Cuatro (4) piezas Una (1) pieza Dos (2) piezas Dos (2) piezas Cuatro (4) piezas Nota:...

  • Page 36: Garantía Limitada Del Producto

    COMERCIABILIDAD O ADAPTACION PARA UN PROPOSITO PARTICULAR. Durante el período de garantía de 3 años, Fujioh, a su criterio, reparará o reemplazará, de manera gratuita, el producto o la pieza que se haya averiado durante el uso normal del producto.
  • Page 37 ... 4 1 ... 4 2 ... 4 3 ... 4 3 ... 4 4 ... 4 4 ... 4 5 ... 4 5 ... 4 5 ... 4 6 ... 4 6 ... 4 7 ... 4 8 FDR-4200 FDR-4200D 1U020382...
  • Page 40 (FDR-4200D )
  • Page 41 “ ” “ ” “ ”...
  • Page 42 “ ”...
  • Page 43 30-40...
  • Page 44 26mm), 120V 60W...
  • Page 45 (FIU) ... FDR-4200/4200D : Fuji Industrial USA, Inc. 16300 Christensen Rd., Ste-212 Seattle, WA 98188-3403 : 1-888-547-9880 “ ”...
  • Page 46 FDR-4200 FDR-4200D (JIS)C9603 8.8 8.9...
  • Page 48 Fujioh : Fuji Industrial USA, Inc. 16300 Christensen Rd., Ste-212 Seattle, WA 98188-3403 : 1-888-547-9880 , Fujioh 16300 Christensen Rd., Ste-212 Seattle, WA 98188-3403 : 1-888-547-9880 “ ” 1U020382...
