Safety Precautions ...............2~5
Maintenance ................................4
Precautions on Use......................5
Preparation ..........................6, 7
Name of Parts ..........................6, 7
Switch ..........................................7
Installation .........................8~14
before Installation ...................8, 9
Cooker Hood Installation ....10~13
Operation Check .......................14
To the sales shop/installer:
A�er installation, please
give this manual to the user
without fail.

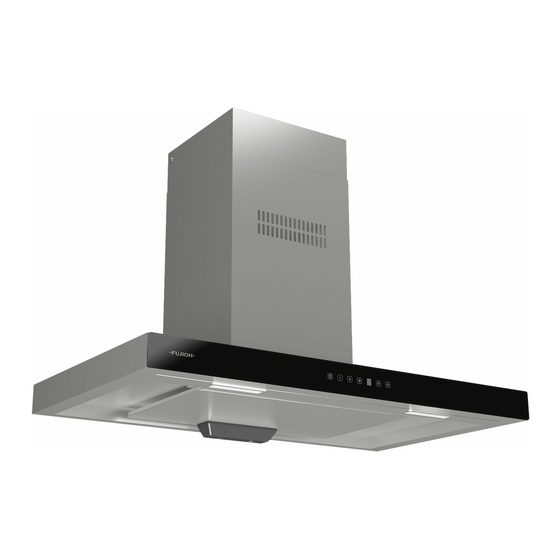

Cooker Hood
FR-MT1990V
FR-MT1990R
Installation/Operation Manual
Ventilating Type
TABLE OF CONTENTS
Thank you very much for your purchase of our cooker hood.
Before installing/operating the cooker hood, please read
this Manual thoroughly.
Keep this manual in a convenient place for future reference.
(Ventilating Type)
(Recycling Type)
Recycling Type
Maintenance ......................14~16
Caution for Maintenance ............14
Cleaned Parts ........................15, 16
Cleaning ......................................16
Other Information .............17, 18
Specifications ..............................17
Circuit Diagram ..........................17
Troubleshooting..........................18
Service and Warranty..................18
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Fujioh FR-MT1990R
Summary of Contents for Fujioh FR-MT1990R
-
Page 1: Table Of Contents
Cooker Hood FR-MT1990V (Ventilating Type) FR-MT1990R (Recycling Type) Installation/Operation Manual Ventilating Type Recycling Type TABLE OF CONTENTS Safety Precautions ....2~5 Maintenance ......14~16 Maintenance ........4 Caution for Maintenance ....14 Precautions on Use......5 Detaching/Attaching Preparation ......6, 7 Cleaned Parts ......15, 16 Name of Parts ......6, 7 Cleaning ........16... -
Page 2: Safety Precautions
Safety Precautions Read the following safety instructions before operating, and use the cooker hood properly and securely. These instructions are for correct operation of the product to prevent any risk of hazards or damages inflicting on you or others. The instructions are classified into 2 categories as "WARNING" and "CAUTION" depending on their emergency and severity. - Page 3 WARNING There shall be adequate ventilation of the room when the cooker hood is used Air supply at the same time as appliances burning gas or other fuels. (Not applicable to cautioned appliances that only discharge the air back into the room.) Ensure Exhaust adjustment must be ensured.
-
Page 4: Maintenance
Caution If you fail to follow the instructions provided in this manual when installing other screws or fixed equipment, it may cause an electrical hazard. Contact FUJIOH or an agent when changing LED lamps in this product. Caution Maintenance Clean the cooker hood as many times as possible (especially, clean the filter once every month) as it will become greasy. -
Page 5: Precautions On Use
Precautions on Use Operate the cooker hood without fail when using cooking wares. Otherwise, it may be cause of the cooker hood damage or failure due to increased temperature. Don’t use a gas range with nothing put on it. The body of the cooker hood is heated, and it may cause trouble. Prevent influence of direct wind from air conditioner. -
Page 6: Preparation
Preparation Name of Parts Recycling type Ventilating type Slide Duct Cover Duct Cover Fixing Bracket (2 pieces) Recycling Device (Recycling type) Hanging Bracket Duct Cover Main unit Fan Guard Filter Rectifier panel Fixing screw Oil tray... -
Page 7: Switch
Hanging Bracket Mounting the main unit Mounting the slide duct cover/duct cover Duct Cover Fixing Bracket Mounting the main unit/slide duct cover/duct cover Installation screw pack Manual FR-MT1990R(Recycling type) Quantity Name Usage Main unit Rectifier panel Oil tray Duct Cover... -
Page 8: Installation
Installation Preparation and Check before Installation CAUTION 1. Mount the cooker hood carefully and avoid contact with any metal parts (the lath in the wall or the like) of the building. 2. Never embed the body of the cooker hood in the wall.Otherwise, electricity might leak in the wall,which in any case flows to the body of the cooker hood. - Page 9 Confirmation of the installation location(Unit:mm) FR-MT1990V FR-MT1990R Power cord Duct Cover Fixing Bracket 80 80 Hanging Bracket Body mounting hole(seven places)
-
Page 10: Cooker Hood Installation
Cooker Hood Installation Use the appropriate accessories for installation (see page 7). Note Fixing Screw Installation method 1. Remove the fixing screw attached to the front side of the filter. Remove the filter. Filter 2. Remove the fan guard from the 4 mounting screws attached to the fan guard. - Page 11 5. Hook the main unit to the hanging bracket. 6. Fix 2 ST5×50wood screws in the hole on the back of the main unit. Main unit ST5×50Wood screws 7. Install the exhaust pipe as Flexible Tube Duct shown below. (Applicable to exhaust type) Note: The longer the exhaust pipe, the weaker the ventilation performance.
- Page 12 10. Insert slide duct cover from the top into the gap between duct cover fixing Slide Duct Cover bracket by laterally bending towards the inside of duct cover. Duct Cover Duct Cover Fixing Bracket 11. While assembling slide duct cover and duct cover,unfold the lower side Slide Duct Cover of the duct cover and cover the main...
- Page 13 Fixing Screw 14. Secure the filter with a set fixing screw. Filter 15. Install the rectifier panel. A. Put the rectifier panel on two rear hooking brackets of the main unit. B. Turn the rectifier panel horizontally, align it with the le� and right ball catchers,and push it forward towards the main unit.
-
Page 14: Operation Check
Operation Check 1) Please install the oil tray matched with the product. 2) Turn on a breaker and check operation. Check that the fan rotates normally at all speeds during operation. • Check that there are no abnormal sound or vibration. •... -
Page 15: Detaching/Attaching Cleaned Parts
Detaching/Attaching Cleaned Parts Install all parts using the opposite procedure as that for removing the parts. Oil Tray Detaching Hold the rectifier panel with the le� hand,hold and pull the oil tray with the right hand(first pull one side the oil tray out of the clamp,then pull the other side out of the clamp,which is more convenient to dismantle) Note... -
Page 16: Cleaning
Do not use an organic solvent. A�er cleaning, wash off with water to remove all remaining detergent,and finally thoroughly wipe any moisture off using a dry cloth. Note When cleaning the rectifier panel, perform it on a flat surface in order not to deform it. As for cleaning of the fan, please consult FUJIOH/Agent. -
Page 17: Other Information
FR-MT1990V(Ventilating type) Frequency Rated voltage Power consumption Sound Air flow Speed (Hz) (dB) (㎥/h) ＊With 2×1.5W=3W Watts for lamp FR-MT1990R(Recycling type) Frequency Rated voltage Power consumption Sound Air flow Speed (Hz) (dB) (㎥/h) ＊With 2×1.5W=3W Watts for lamp Lamp Cap... -
Page 18: Troubleshooting
Troubleshooting Before request repairing services,please confirm whether there is the following situation again. Symptom Possible cause Action A�er pressing the Power 1.Brake of the switchboard is"off". 1.Brake of the switchboard is"on". switch,the fan and the 2.Power plug is pulled out. 2.Plug in the power plug. - Page 20 Global Website www.fujioh.com FUJIOH INTERNATIONAL TRADING PTE.LTD. Southeast Asia Regional Headquarters 130 Joo Seng Road #05-05 Singapore 368357 Tel:(65)6286 3286 Fax:(65)6285 3285 E-mail:fit@fujioh.com.sg...
- Page 21 吸 油 烟 机 FR-MT1990V (排气型) FR-MT1990R (循环型) 安装及操作手册 循环型 排气型 目 录 维 护 14~16 安全注意事项 〜 维 护 维护注意事项 使用须知 分离/安装要清洗部件 15, 16 6, 7 准 备 清 洁 部件名称 6, 7 其他信息 17, 18 操作按键 规 格...
- Page 22 安全注意事项 安装及使用本产品前, 应阅读以下安全注意事项, 以便正确, 安全地安装吸油烟机。 这些安全注意事项旨在正确安装本产品, 以防对⾃已或他人造成危险或伤害。 根据危险性和损害程度, 安全注意事项分为 " 警告 '' 和 " 注意 " 两个等级。由干这些注意事项对干安全⾄关重要，因此务必加以注 意并严格予以遵守。 表示会导致重大 表示会导致人⾝ 警告 注意 安 人⾝伤亡。 伤害或物品损坏。 全 注 警告 意 事 项 本吸油烟机的设计应安装于炉架之上, 且该炉架上最多不超过四个电灶头或炉子。 4 眼炉灶以下 切勿⾃⾏拆卸、修理或改动 。 严禁拆卸、 修理或改动 应请合格技术人员进⾏操乍, 否则可能造成火灾、电击或异常情况。 电压超过...
- Page 23 警告 吸油烟机与使用燃气或其他燃料的用具同时使用时, 应确保⾜够的通风空间。 注意通风 （不适用于仅将气体排回室内的用具。） 必须进⾏排气管调节。 注意调节 安 体质虚弱者, 感官能⼒或精神状况较差者（包括儿童）,或缺乏经验和知识者不宜使用本 全 产品, 除⾮有专人负责其安全并为其提供与本产品使用相关的监督或指导。 要求监督 注 应对儿童加以监管，切勿让其玩弄本产品。 意 事 如果未按说明进⾏清洁, 可能会引发火灾。 经常清洁 项 禁止在吸油烟机下⽅烧烤食品。 严禁烧烤 注意 选择坚固的位置, 牢固安装本产品。 注意安装 否则机体掉落将会造成伤害。 严禁注⼊ 不得向用于排烟(从使用煤气或其他燃料的器具中产生的废气)的烟道注⼊空气。 空气 煤气灶上烹饪器具的⽀撑⾯与吸油烟机主机最低部分之间的最小距离。 当吸油烟机位于煤气灶上⽅时, 此距离应保持在750mm 以上。 注意安装 如果煤气灶的安装说明书规定有更大的间距, 则必须将其考虑在内。 捏住电源插 断开电源时, 应捏住电源插头的端部将插头拔掉, 不要拽拉电线。...
- Page 24 的电源线 LED 灯发光时, 请勿直视, 以免对视⼒造成损伤。 禁止 当油达到油杯1/2时, 请及时清理, 以防拆除油杯时废油溢出或滴落。 注意 安装时请务必使用本产品附带的挂钩及塑料膨胀管（混凝土墒⾯时）,以防产品的掉落。 注意安装 为防止产品掉落, 使用塑料膨胀管时, 请配用相应规格的钻头, 并尽量使二者间⽆间隙。 注意安装 如果需要排气施工，请按照相关法规，拥有资格证书的人才能进⾏作业。 注意 仅限使用附属螺丝。 注意 如果不按此说明, 使用其他螺丝或固定装置安装, 可能会造成电气故障。 本产品LED 灯的更换, 请联系FUJIOH或代理商。 注意 维 护 由于吸油烟机很容易积攒油污, 因此应经常清洁吸油烟机（尤其是多孔过滤网，应⾄少每月清洁一 次）。 对于每天做两顿饭的4 到5 ⼝家庭⽽⾔, 应⾄少每两周清洁一次过滤网。 如果吸油烟机⻓时间不清洁, 将会积聚大量油污, 形成很难去除的油脂硬块。...
-
Page 25: 使用须知
使用须知 使用烹饪器具时, 务必运⾏吸油烟机。 否则, 吸油烟机可能会因温度增高⽽造成损坏或故障。 请勿在未放置任何器具的情况下使用煤气灶。 否则, 机⾝可能会因受热⽽造成故障。 安 全 防止空调直接吹风。 否则, 其吸油烟性能可能会降低。 注 尤其是当使用电磁炉时, 由于上升气流较弱, 吸油烟机便很容易在开阔的空间中受到影响。 意 事 使用电磁炉时, 吸油烟机的吸油烟性能可能会因侧风的影响⽽削弱。 此外, 如果在低温条件下使用吸油烟机, 则其表⾯会结露。 项 此时, 应将吸油烟机擦干后再使用。 在吸油烟机运⾏过程中, 应注意保持良好的通风环境。 在吸油烟机对⾯的墙体上应留有⾜够的进风⼝, 或将房间的⻔稍稍打开。 否则, 吸油烟性能可能减弱, 或可能产生异常噪⾳/振动。 热水器应与吸油烟机保持 500mm 以上的距离。 由于热水器周围温度较高, 因此应与吸油烟机保持500mm 以上的距离。 切勿将吸油烟机安装在热水器的上⽅。... - Page 26 准 备 部件名称 循环型 排气型 准 备 上装饰罩 装饰罩挂板(2个） 循环装置 (适用于循环型) 机体挂钩 下装饰罩 叶轮 主机 LED灯 防护网 多孔过滤网 整流板 固定螺丝 油杯...
-
Page 27: 操作按键
装箱清单 FR-MT1990V (排气型) 名称 用途 数量 主机 整流板 油杯 下装饰罩 上装饰罩 机体挂钩 安装主机 装饰罩挂板 安装上下装饰罩挂板 准 安装螺丝包 安装主机,上下装饰罩挂板 说明书 备 FR-MT1990R(循环型) 名称 用途 数量 主机 整流板 油杯 下装饰罩 上装饰罩 循环装置 机体挂钩 安装主机 装饰罩挂板 安装上下装饰罩挂板 安装螺丝包 安装主机,上下装饰罩挂板,循环装置 说明书 安装螺丝包清单 用途 名称... -
Page 28: 安
安 装 安装前的准备和检查 注 意 1. 安装吸烟机时应小⼼谨慎, 以免接触建筑物的⾦属部件（墙壁等构件内部的⾦属网)。 2. 切勿将吸烟机的机⾝埋于墙壁之中, 否则会造成机⾝漏电。 3. 不得向用于排烟（从使用煤气或其他燃料的器具中产生的废气）的烟道注⼊空气（不适用于 安 仅向室内通风的器具)。 4．煤气灶上烹饪器具的⽀撑⾯与吸油烟机最低部分之间的最小距离。当吸油烟机位于煤气灶上 装 ⽅时, 到吸油烟机主机下端的距离应保持在750mm 以上。 如果煤气灶的安装说明书规定有更大间距, 则必须将其考虑在内。 5. 使用宽度小于吸油烟机的煤气灶。 6. 请勿对本产品进⾏改装。例如：改换按键。 7. 请勿将吸油烟机安装在潮湿的地⽅或潮湿的房间中, 否则会造成电击或损害。 8. 请勿将吸油烟机安装在环境温度超过40℃的地⽅, 否则会造成故障。 9. 安装吸油烟机时, 要戴好工作⼿套, 以免伤及双⼿。 10．如果电源线受损, 必须由制造商, 服务代理机构或同等资格的人员予以更換, 以免造成危险。 检查安装表⾯的强度... - Page 29 确认安装位置 (単位：mm) FR-MT1990V FR-MT1990R 电源线 安 装 装饰罩挂板 80 80 机体挂钩 主体安装孔 (七个地⽅)
-
Page 30: 安装吸油烟机 10~13
安装吸油烟机 安装中请使用合适的附件（参见第7页）。 注意 固定螺丝 安装⽅法 1、取下固定在滤网前侧的固定螺丝。 取下多孔过滤网。 多孔过滤网 安 2、取下固定在安全网四周的固定螺丝。 取下防护网。 装 防护网 固定螺丝 ST4×8 ⼗字槽盘头凸缘⾃攻锁紧螺丝 3、安装循环装置组件（适用于循环型）。 使用ST4×8⼗字槽盘头凸缘⾃攻锁紧螺丝， 固定循环装置组件。 循环装置 4、ST5×50木螺丝5根（第9页的安装尺寸） 装饰罩挂板和机体挂钩固定在墙⾯。 ⋆如果您使用塑料膨胀管请配合用Ø10mm规格钻头在 墙上钻孔。孔直径10mm深55mm以上。 装饰罩挂板 ST5×50木螺丝 机体挂钩... - Page 31 5、请勾主机到机体挂钩。 6、主机背部锁⼊二个ST5×50木螺丝。 主机 安 装 ST5×50木螺丝 7、排气型如下图所示安装排气管。（适用于排气型） 伸缩管 注意：排气管越⻓，通风性能越差， 排气管尽量拉直，转弯次数越多，通风性能越差。 阻燃⾦属带（铝带等） 8、请确保断电器的开关在“关"的位置， 其后将电源插人插座中。 电源安装位置 注意 当您插⼊电源插头，请务必关掉配电盘的断电器。 装饰罩挂板 9、请使用装饰罩挂板和2个ST4.2×9.5扁头螺丝 ST4.2×9.5扁头螺丝 组件到下装饰罩。 下装饰罩...
- Page 32 10、将上装饰罩从上⽅插⼊装饰罩挂板 上装饰罩 侧弯和下装饰罩内侧之间的间隙。 装饰罩挂板 下装饰罩 11、在组装上装饰罩和下装饰罩的同时， 安 请将下装饰罩的下侧展开并覆盖主机， 同时⽀撑上装饰罩，使其不会落⼊下装饰罩。 装 上装饰罩 主机 下装饰罩 12、请用2个ST4.2×9.5扁头螺丝 上装饰罩 固定上装饰罩和装饰罩挂板。 ST4.2×9.5扁头螺丝 13、请用4个固定螺丝固定防护网。 防护网 固定螺丝...
- Page 33 固定螺丝 14、用固定螺丝固定多孔过滤网。 多孔过滤网 15、安装整流板 A、把整流板挂⼊整机上的两个后吊卡。 安 B、把整流板上翻到水平，对准左右的卡座， 注意：需确保整流板中的固定块完全卡⼊卡 装 座，若安装不到位，可能有坠落风险。 卡座 吊卡 整流板 16、安装油杯 A、把油杯的两个脚对准整流板上的孔，套⼊油杯孔， ⽅向如右图所示。 B、把油杯推⼊卡槽。 注意：拆油杯的时候先把一侧推出卡 槽，再把另外一边推出卡槽。...
-
Page 34: 运⾏检查
运⾏检查 1）请安装随机附带的油杯。 2）打开断电器、检查油烟机是否正常运⾏。 安 ・本吸油烟机运转时，各档叶轮是否正常工作。 ・是否发出异常噪⾳及异常振动。 装 电源 把电源插头插人墙上的插座（220V/230V/240V AC)。 维 护 维 护 由于吸油烟机很容易积攒油汚，因此应经常清洁吸油烟机（尤其是多孔过滤网， 应⾄少每月清洁一次）。 对于每天做两顿饭的4到5⼝家庭⽽⾔，应⾄少每两周清洁一次过滤网。 如果吸油烟机⻓时间不清洁，将会积聚大量油污，形成很难去除的油脂硬块。 维护注意事项 ・清洁吸油烟机前，务必从插座上拔下电源插头，或关闭断电器。 ・为安全起见，清洁过滤网等部件时，应始终戴好橡胶⼿套。 ・严禁将水泼到电动机、开关、接插件之类的电气部件上。 ・请勿在电气部件上喷洒任何类型的洗涤溶液。否则会造成故障。 ・请勿用诸如稀释剂之类的溶剂、汽油、抛光粉等清洁油漆表⾯、护⾯板等， 否则会使这些部件失去光泽或造成刮痕。 ・请勿用硬毛刷之类的物品清洗各部件，否则会使部件受损。... -
Page 35: 分离/安装要清洗部件
分离 / 安装要清洗部件 请按照与拆卸时相反的步骤对各个零部件进⾏安装。 油 杯 分 离 左⼿扶稳整流板，右⼿握着油杯向前拉（先把油杯单侧拉出卡 扣，再把另外一侧拉出卡扣，更⽅便拆除） 注 意 油杯可能充满了油，在拆卸时请注意。拆油杯的时候，务必用⼿ 扶稳整流板，避免意外脱落，造成伤害。 维 安 装 护 ⼿持油杯，把油杯脚插⼊油杯孔，随后将其完全推⾄末端。 注 意 若油杯未妥善安装，可能会造成油滴低落，坠落致伤等风险。 整流板 分 离 双⼿紧握整流板左右两端，向前拉出，使前端脱扣，然后下 翻整流板，同时令整流板从吸油烟机吊卡中脱出。 注 意 为防止整流板的坠落，请双⼿将其抓牢。如冷凝板坠落， 可能造成人⾝伤害，部件破损或变形。 下卡扣 安 装 双⼿拿起整流板，将整流板尾部挂⼊下卡扣，并把前端对准卡 整流板 座，并推⾄末端，确保冷凝板完全卡⼊卡座。 注 意 吊卡 请确保整流板牢固固定。若固定不良，可能有坠落风险。... -
Page 36: 清 洁
固定螺丝 多孔过滤网 分 离 用⼿扶住滤网，取下固定在滤网前侧的固定螺丝。 多孔过滤网 注 意 拆卸时，务必用⼿将其抓牢。否则可能会因其脱落造成 人员受伤。 安 装 将过滤网的末端放⼊钩扣⾥，过滤网平稳放⼊凹槽中， 维 旋⼊固定螺丝。 护 清 洁 机 ⾝ / 装饰罩 / 防护网 请使用中性洗涤剂和软布清洁。 请勿使用有机溶剂。洗净后，用蘸水湿布仔细擦净机体罩以避免洗涤剂的残留， 最后再用干布认真擦净水渍。 油杯 / 整流板 / 多孔过滤网 请使用中性洗涤剂和软布清洁。 请勿使用有机溶剂。洗净后，请用清水仔细洗净以避免洗涤剂的残留，最后再用干布认真擦净水渍。 注 意 应在平坦的表⾯清洁整流板，以免发生变形。 叶轮 叶轮清洁，请咨询富士皇/代理商。... -
Page 37: 规 格
额定电压(V) 额定频率(Hz) 消耗功率(w) 风量(㎥/h) 噪声(dB) 档位 高档 中档 低档 高档 中档 低档 高档 其 中档 低档 他 *消耗功率含照明灯功率2×1.5W=3W 信 息 FR-MT1990R(循环型) 额定电压(V) 额定频率(Hz) 消耗功率(w) 风量(㎥/h) 噪声(dB) 档位 高档 中档 低档 高档 中档 低档 高档 中档 低档 *消耗功率含照明灯功率2×1.5W=3W 电压 灯座 最大功率... -
Page 38: 诊断故障
诊断故障 在请求修理服务之前，请再次确认是否有以下情况。 故障现象 故障原因 处 理 1. 按"ON"，开启配电盘的断电器。 打开开关之后，叶轮 1. 配电盘的断电器处于关闭状态。 开关及照明开关⽆法 2. 电源插头松开。 2. 插⼊电源插头。 打开。 3. 接插件接触不良或接插件松开。 3. 请求修理。 叶轮不转。 照明不亮 1. 接插件接触不良或接插件松开。 1. 请求修理。 1. 清洁过滤网。 1. 过滤网被油垢堵塞。 2. 保证气源充⾜，打开窗⼾或空气供给⼝。 2. 空气供给不充分。 有异常噪⾳。 3. 叶轮的安装螺丝松动。 3. 请求修理。 其... - Page 40 全球网站 www.fujioh.com FUJIOH INTERNATIONAL TRADING PTE.LTD. 东南亚地区总部 130 Joo Seng Road #05-05 Singapore 368357 Tel : (65) 6286 3286 Fax : (65) 6285 3285 E-mail：fit@fujioh.com.sg...
