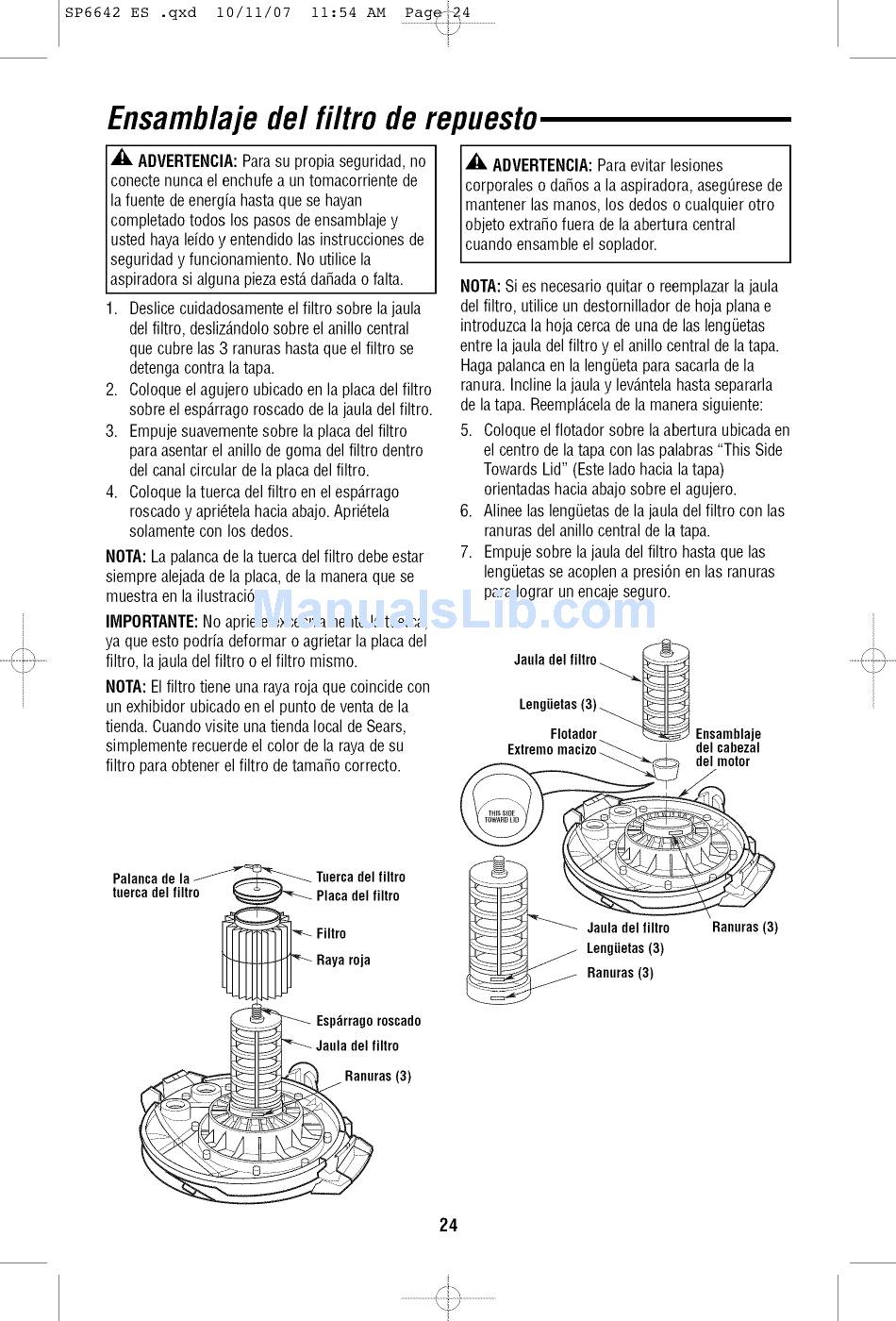

Ensamblaje de/filtro de re
• _, ADVERTENCIA:Para su propia seoufidad, no
conecte nunca el enchufe a un tomacorriente de
la fuente de energia hasta que se hayan
completado todos los pasos de ensamblaje y
usted haya leido y entendido las instrucciones de
seguridad y funcionamiento. No utilice la
aspiradora si alguna pieza est,. daiada o falta.
1. Deslice cuidadosamente el filtro sobre la jaula
del filtro, desliz_.ndolo sobre el anillo central
que cubre las 3 ranuras hasta que el filtro se
detenga contra la tapa.
2. Coloque el agujero ubicado en la placa del filtro
sobre el esp_.rrago roscado de la jaula del filtro.
3. Empuje suavemente sobre la placa del filtro
para asentar el anillo de goma del filtro dentro
del canal circular de la placa del filtro.
4. Coloque la tuerca del filtro en el esp_.rrago
roscado y apri6tela hacia abajo. Apri6tela
solamente con los dedos.
NOTA: La palanca de la tuerca del filtro debe estar
siempre alejada de la placa, de la manera que se
muestra en la ilustraci6n.
IMPORTANTE: No apriete excesivamente la tuerca,
ya que esto podria deformar o agrietar la placa del
filtro, la jaula del filtro o el filtro mismo.
NOTA: El filtro tiene una raya roja que coincide con
un exhibidor ubicado en el punto de venta de la
tienda. Cuando visite una tienda local de Sears,
simplemente recuerde el color de la raya de su
filtro para obtener el filtro de tamaio correcto.
Palanca
Tuerca del filtro
tuerca del filtro
Placa del filtro
Filtro
Raya roja
Esp;_rrago roscado
del filtro
9uesto
_, ADVERTENCIA: Para evitar lesiones
corporales o daios a la aspiradora, asegirese de
mantener las manos, los dedos o cualquier otro
objeto extraio fuera de la abertura central
cuando ensamble el soplador.
NOTA: S i es necesario quitar o reemplazar l ajaula
del filtro, utiliceun destornilladorde hoja planae
introduzcalahoja cercade unade laslengietas
entrela jauladel filtro y elanillo centralde latapa.
Hagapalanca en la lengQeta parasacarlade la
ranura.Incline lajaulay lev_.ntela hastasepararla
de latapa. Reempl_.cela de lamanerasiguiente:
5. Coloqueelfiotadorsobre laaberturaubicadaen
el centrode la tapacon laspalabras"This Side
TowardsLid" (Estelado hacialatapa)
orientadashaciaabajosobre elagujero.
6. Alineelaslengietas de la jauladelfiltro con las
ranurasdelanillo centralde latapa.
7. Empujesobre lajaula delfiltro hastaquelas
lengQetas s eacoplena presi6nen las ranuras
paraIograr un encajeseguro.
Jauladel filtro._.._
Lengi_t:Sai3o)r
_
Ensamblaje
Extremo macizo i_
delcabezal
del_n__motor
Q_
_
Jauladel liltro
Ranuras (3)
Lengietas (3)
_
Ranuras (3)
24
