Guía del Usuario Concisa

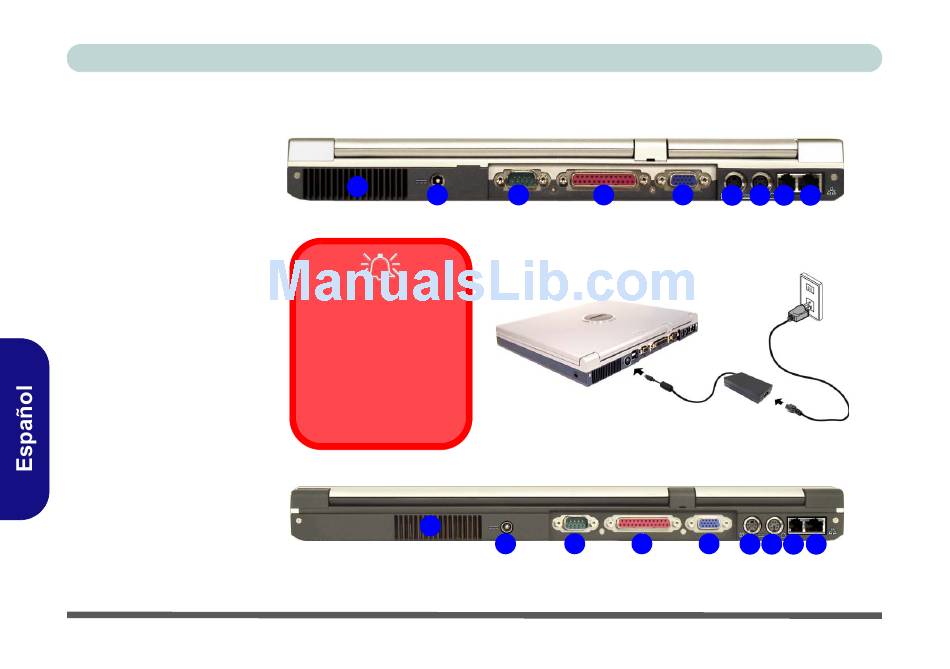

Mapa del sistema: Vista posterior

Figura 7
Vista posterior
1. Rejilla
2. Conector de entrada
de CC
3. Puerto para monitor
externo (VGA)
4. Puerto paralelo
5. Puerto serie
6. Puerto de salida de S-
Vídeo
7. Puerto tipo PS/2
8. Conector de teléfono
RJ-11
9. Conector LAN RJ-45
130 - Mapa del sistema: Vista posterior
1
2
Recalentamiento
Para evitar que su
ordenador se recaliente
compruebe que nada
bloquea la(s) rejilla(s)/
la(s) entrada(s) del
ventilador con el equipo
encendido.
1
3 4 5
Modelo A
Modelo B
2 3 4
6 7 8 9
5
6 7 8 9
