Summary of Contents for Robam CXW-260-58H2SF

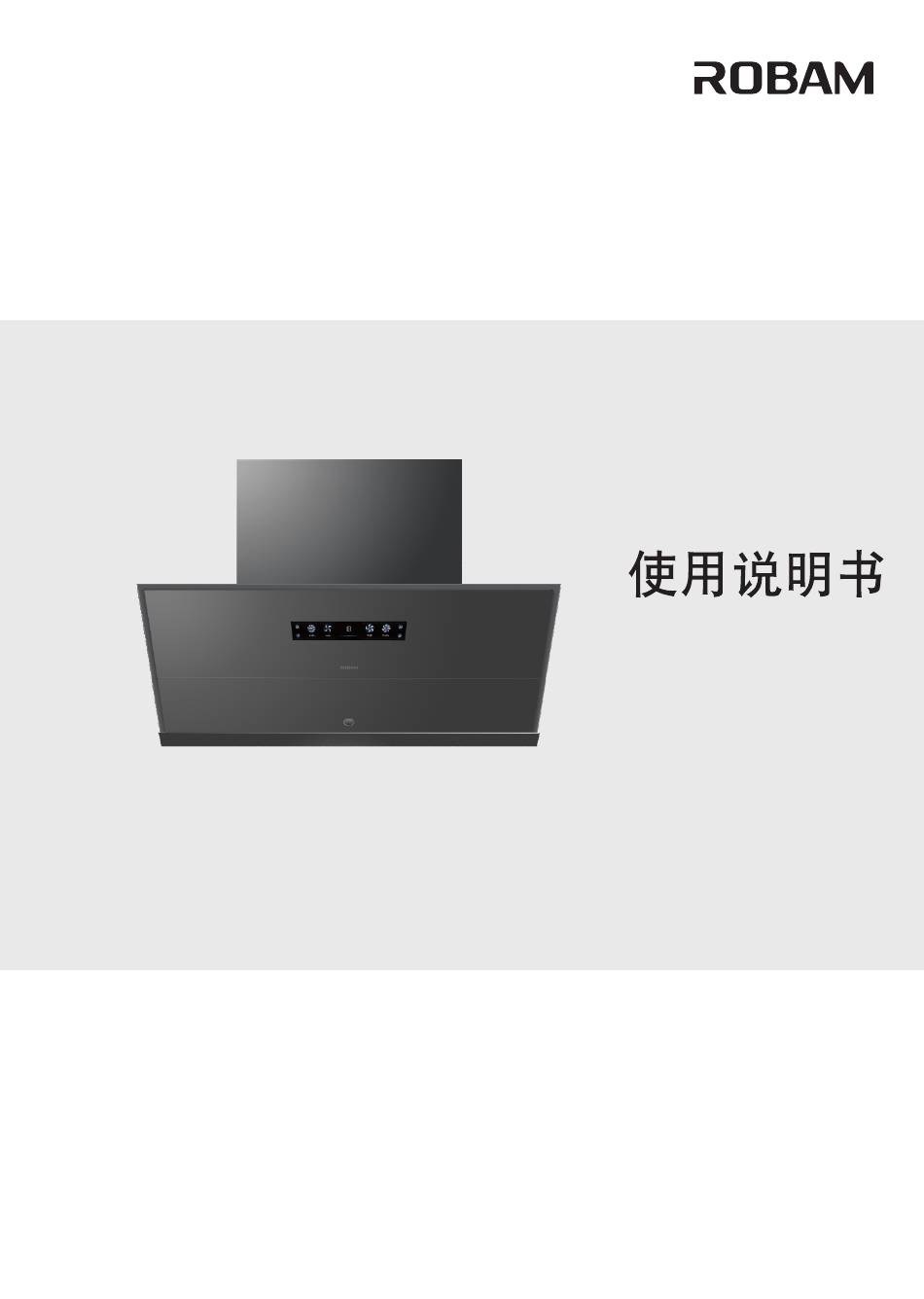

Page 1 User Manual 使用产品前请仔细阅读本使用说明书，并妥善保管。如果说明书丢失，你可以发送邮件至 overseas@robam.com, 获取电子版说明书。 Before operating this unit, please read the user manual completely and keep it. If the manual is lost, you can send e-mail to overseas@robam.com, request for an electronic manual. CXW-260-58H2SF CXW-260-58H2SY 吸油烟机 Range Hood...
Page 2 CONTENTS Safety Precaution........................1 Important Information......................4 Product Description .........................5 Packing List..........................5 Installation..........................6 User Manual..........................9 Maintenance.........................1 1 Removal of Components.......................11 Circuit Diagram........................14 Troubleshooting of General faults..................14...
Page 3 Touch Disassembly Execution Earthed Electric Shock Please use this product according to manual strictly, or ROBAM shall not take any responsible Warning caused by improper operation. Danger t allow children or weakling to use range hood separately, or it may cause electric shock or other accident.
Page 4 Range Hood Danger Please turn off range hood immediately if pan got fire (range hood shall aggravate fire if it’s working) and extinguish fire by effective action. Strict For example, cover flame by metal cover, turn off gas valve immediately Execution and remove inflammable things.
Page 5 Range Hood Warning The range hood and electric circuit must be installed by skilled and trained personnel with required qualification. When installation, the related regulation, standard or instruction on fire must be complied. It may cause Strict danger because of improper installation, for example, electric shock, drop or Execution fire accident.
Page 6 Range Hood Notice The temperature for range hood working can’t exceed 40℃. Strict Execution Because the installation is difficult and hood is heavy, the installation Strict shall be executed by professional person based on manul. Execution Don't break electric wire or other invisible equipment when cutting Strict something or drilling holes on ceiling.
Page 7 Range Hood Product Description Technical Data 43dB(A) High CXW-260-58H2SF Model Noise CXW-260-58H2SY 38dB(A) Rated Voltage Rated Power Input 220-240V~ 262W Rated Frequency Turbo Power 50-60Hz 302W Max static pressure Rated Main Motor Power Input 1100Pa 260W Net Weight 27.5kg Lamp Power(max) Dimension ( ×...
Page 8 Range Hood Installation If the flue aperture is less than air duct aperture, it will influence the fume suction effect and the too long air duct will influence the fume suction effect, too. Preparation for installation Notice ● Installation and circuit setting must be done by experienced professionals. Only a professionally trained person with an installation qualification can install the hood.
Page 9 Range Hood Installation Note: All data in synoptic diagram below are recommended dimensions, and units are expressed in mm. ● Determine the location: Cabinet pre-drilling dimensions as shown in Figure 1, in order to ensure a good operating experience, it is recommended that the top of the fume hood is flush with the bottom of the suspended cabinets. Ceiling drilling dimensions as shown in Figure 2, it is recommended to install the socket position above the ceiling.
Page 10 Range Hood Expansion Tube with Screws Figure 3 Pothook ●Install hood body First, the check valve as shown in Figure 5 fixed, and then in accordance with Figure 3 will be the rear of the body of the hanging hole aligned with the hook of the pothook pressed and slid into, shaking the body by hand to see if hung firmly. Once the body is in place, use 4.2 x 80mm screws to screw into the holes at 38mm, with the end of the screws spaced about 20mm from the wall.
Page 11 Range Hood User Manual Switch control panel Display Lighting Power Auto High Turbo Intelligent Ventilation Cleaning Reminder Turn on the power, the buzzer sounds to indicate the power-on state. Press the power key to enter the power-on state, the power icon lights up, and the lighting and auto functions are automatically turned on.
Page 12 Range Hood The cleaning reminder icon flashes to remind the user to clean the filter when the hood has run for a total of 60 hours, at which point: ①Long press the cleaning reminder key, the cleaning reminder icon will light up, and enter the cleaning mode (the fan stops, the lighting and the wind guide plate open, except the cleaning reminder key and the lighting key, the rest of the keys are invalid).
Page 13 Range Hood Maintenance Notice ●The hood should be regularly maintained and cleaned depending on the environmental conditions to keep the body clean and effective and to extend its service life. We recommend: The hood should be regularly maintained and cleaned depending on the clean the outer surface of range hood after each cooking.
Page 14 Range Hood Romoval of touch color film screen assembly ●Press and hold the cleaning reminder key to open the air guide, then unplug the power supply. ●Unscrew the two screws on the cover plate with a screwdriver, remove the cover plate and the touch color film screen assembly, and unplug the connecting wires for repair and replacement.
Page 15 Range Hood Romoval of filter ●Press and hold the cleaning reminder key to open the air guide, then unplug the power supply. ●Pull the two portable holes on the filter with both hands and slightly force outward so that the filter is no longer suctioned, then lift the filter in the direction of the arrow to disengage it from the slot, and finally pull out the filter outward to clean the filter.
Page 16 Range Hood Circuit Diagram brown blue 220-240V~ Yellow/Green E Troubleshooting of General faults Serial Solution Fault Cause number No response after pressing any icon The power plug is not connected (e.g. the impeller does not rotate, Plug in the power plug properly or there is power failure or the light is off) The light is damaged or...
Page 17 目录安全注意事项......................1 重要信息........................4 产品简介........................5 装箱单........................5 安装说明........................6 使用说明 ........................9 维护与保养.......................11 部件拆卸........................11 线路图........................14 一般故障的排除......................14...
Page 18 吸油烟机亲爱的用户承蒙您的厚爱，购买了老板吸油烟机，借此机会，向您表示深深的谢意! 在使用本产品前，请您仔细阅读本说明书，并妥善保管，以备将来参考。 *本说明书中的图片为示意图，仅供参考，若图片与实物不符，以实物为准。本公司产品外观结构不断改进，对于产品改进所引起的内容更改，恕不另行通知。安全注意事项为了避免给使用者及其他人员造成危害或者财产损害，特作如下区分及标志。以下均为有关安全的重要事项，敬请严格遵守，并在充分理解内容的基础上正确使用。根据危害、损害程度进行的内容区分危险若忽视这一标志，并进行错误操作，极有可能导致人员危险、重伤或引起火灾。警告若忽视这一标志，并进行错误操作，有可能导致人员危险、重伤或引起火灾。注意若忽视这一标志，并进行错误操作，有可能导致人员受伤或造成物品的损害。注意、禁止内容的图标禁止用潮湿禁止禁止触摸禁止拆卸严格执行需要接地当心触电小心烫伤禁止明火的手操作请严格按照本说明书规定使用，由于本产品使用不当造成的任何财产损失、人身伤害，本公司不警告承担责任。危险请不要让无人监护的儿童及体弱者单独使用吸油烟机，否则有可能导致触电或其他意外伤害。禁止严禁电机、开关、接插件等电器部件沾水；禁止用水冲洗吸油烟机。吸油烟机被水淋湿后，请不要使用；如果使用会导致漏电、触电等事故。禁止请不要对电源线进行改制、拉伸、结扣以及施加重物、挤压等，否则易导致电源线破损而发生...
Page 19 吸油烟机危险在清洗吸油烟机、提供安装或维修服务之前，必须切断电源，以免触电。严格执行油锅着火时，请立即关闭吸油烟机（吸油烟机的运行会助燃火势），采用有效的灭火方法灭火。例如，用金属的盖子将明火盖住，立即关闭燃气总阀门，并使易燃物远离明火。严格执行出现异常现象时，将电源开关按到停止状态，拔下电源插头或者切断总电源，马上与本公司当地售后服务中心联系。异常状态下连续运转易发生触电、火灾等危险。严格执行警告非专业人员请勿拆卸、安装及维修吸油烟机。禁止拆卸炉火在不使用时应及时熄灭，禁止炉火直接烘烤吸油烟机。禁止在吸油烟机下直接烧烤食物，以免损坏吸油烟机及发生意外。禁止请勿触摸已经开启或者刚关闭不久的灯泡，以免烫伤。禁止触摸为确保安全和安装顺利，请使用随机附件进行安装（特别是膨胀管和木螺钉，必须使用随机附件，否则吸油烟机有掉下来的危险）；安装金属膨胀管时，管径与孔径的配合必须紧密，严禁严格执行钻孔过大，以免膨胀管松动，造成吸油烟机意外跌落。吸油烟机应使用专用电源插座，并且专用电源插座可靠接地；因电源线中途连接、使用延长线以及多口配线器时易发生触电、插头插座发热以及火灾。请确保由专业的电工来进行，并且要严格按照所有适用的国家和地方的电力法规；在接线以前，请先关闭电源并采取合理措施防止严格执行电源开关自动闭合。如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。严格执行遵照加热设备厂家的安全指南，同时要遵照消防等管理部门颁布的安全标准进行。严格执行当吸油烟机与燃烧燃气或其它燃料的炉灶同时使用时，房间必须通风良好。严格执行本产品仅供家庭日常使用,请不要在特殊环境中使用（例如:室外）;也不能用来排出有危险的或者容易爆炸的物质或者气体。产品在安装前应安放在干燥、通风、周围无腐蚀性及有害气体严格执行的环境中。...
Page 20 吸油烟机警告吸油烟机的安装以及电路设置必须要由有经验的专业人员进行，非专业人员请勿安装。在安装时要遵守所有相关的法规、标准，包括与火灾有关的说明。用户自行安装易发生触电、脱落、严格执行起火等危险。出风管必须确保接到室外。为了避免火灾的发生并保持空气清新，请将废气排到室外。请不要将废气排到墙内、阁楼或车库中。严格执行如果不按说明书规定的方法清洗，吸油烟机有起火的危险。严格执行请养成外出、就寝或使用后及时关闭灶具开关按钮及燃气总阀门，定期更换、检查煤气管道的习惯，煤气泄漏报警装置不能完全避免煤气泄漏事故。严格执行器具不打算由存在肢体、感官或精神能力缺陷或缺少使用经验和知识的人（包括儿童）使用，除非有负责他们安全的人对他们进行与器具使用有关的监督或指导。应照看好儿童，确保他们严格执行不玩耍本器具。灶台上烹饪容器的支承面与吸油烟机最低部位的最小距离。如果吸油烟机安装在燃气器具上方，该距离应至少为 600mm 。如果燃气灶台安装说明规定了更大的安装距离，则对此应予以严格执行考虑。由于烟气会回流，吸油烟机和其他烹饪抽烟机可能会对燃气或其他燃料的器具（包括其他房间的燃气具）的安全运行产生不利影响。这些烟气可能会导致一氧化碳中毒。安装吸油烟机或其他抽烟机后，应由具有资质的人士测试燃气器具的运行情况，以确保不会发生烟气回严格执行流。吸油烟机仅安装在不超过四个灶头的灶台上。严格执行注意吸油烟机排出的气体不应排到用于排出燃烧燃气或其它燃料的烟雾使用的热烟道中。禁止在移动吸油烟机进行安装、清洁或者修理前，务必切断电源，以免触电；在进行安装、清洁或修理时，应佩戴防护手套，以防被吸油烟机内金属锐边伤手。严格执行吸油烟机使用的环境温度不能超过...
Page 21 吸油烟机注意当进行切割或者在墙壁房顶上或者天花板上钻孔时，请注意不要损坏电线以及其它隐藏设备。严格执行在密封性良好的建筑物中使用吸油烟机时，应保证有一空气入口，或将门稍打开一些，保证空气流通。严格执行当油杯内的积油超过三分之二或即将到达刻度线时，请及时清理，防止溢出。油杯中所收集的废油请勿食用。严格执行安装吸油烟机的墙壁要有足够的支撑强度，对于中空墙壁，中空板实心层的厚度必须大于 30mm 以上，对于混凝土墙壁可直接打安装孔。整机必须牢固安装在墙壁上。严格执行警示：当使用烹饪器具时，易触及部件可能会发烫。严格执行处置：请勿将本产品作为未分类的城市垃圾处置。需要单独收集这些废物进行特殊处理。本产品不得与生活垃圾一起处理。本产品必须在授权的地方处理，以回收电气和电子设备。通过收集和回收废物，有助于节约自然资源，并确保产品以环保和健康的方式处理。重要信息重要信息吸油烟机的包装请以环保的态度处置这些包装材料，以保持一个良好的环境。请勿让儿童玩耍塑料薄膜和包装箱，这可能会产生窒息事故，所以请让包装材料远离儿童，包装材料不是玩具。使用吸油烟机前该吸油烟机的排烟方式是外排式。在您着手安装和使用本产品前，请充分阅读此说明书及随机附带的各个文件，并严格遵守，必要时请同时阅读你所购买的灶具使用说明书，并将他们妥善保存好，以备将来参考。如发现吸油烟机有明显的损坏，请勿通电，并立即与当地的经销商或服务中心联系。...
Page 22 吸油烟机产品简介技术参数强档 43dB(A) CXW-260-58H2SF 型号噪声弱档 CXW-260-58H2SY 38dB(A) 额定电压整机额定输入功率 220-240V~ 262W 额定频率整机爆炒档额定输入功率 50-60Hz 302W 最大静压主电机额定输入功率 1100Pa 260W 主机净重 27.5kg 照明灯最大输入功率外形尺寸长宽高 ( × × ) 895×351×645 性能测试均为230V~ 50Hz电源环境下测试结果，噪声测试标准依据IEC 60704。注：1. 2. 最大静压的实测值不小于明示值的90%。...
Page 23 吸油烟机安装说明烟道口径小于风管口径会影响吸烟效果，风管过长也会影响吸烟效果。安装前准备周围环境 ● 吸油烟机应避免安装在门窗过多的地方，形成太大空气对流，而影响其除油排烟效果。工具准备 ● 安装吸油烟机应准备以下工具： 1.冲击电钻（带钻头） 2.扳手 3.螺丝刀 4.尺注意事项 ●吸油烟机的安装及电路设置必须由有经验的专业人员进行，只有经过专业培训的，并具有安装资质的人员，才能对吸油烟机进行安装，非专业人员请勿安装、拆卸及维修吸油烟机。 ●安装前请勿接通吸油烟机电源，以免触电。 ●如果您的厨房正处于装修状态，请勿将吸油烟机暴露在外，因为建筑材料、灰尘、油漆、涂料以及它们所挥发的气体，会使吸油烟机表面产生腐蚀和失去光泽。因此建议您在装修完毕后再安装吸油烟机。 ●如果在安装吸油烟机前，需要移动燃气灶，则在移动燃气灶前，请先关闭燃气总阀门。 ●请勿将吸油烟机安装在木质等易燃物的墙面上，安装吸油烟机的墙面应为有足够强度的不可燃物，且表面平直。 ●吸油烟机可能有非常锋利的边，在移动吸油烟机进行安装、清洁或修理时，请佩戴防护手套。 ●在墙壁或天花板等上面钻孔时，应避开墙内埋设的电线及其它隐藏设备，以免引起触电及火灾。 ●吸油烟机不要装得太高，也不要受外界气流干扰，以免降低吸烟效果。 ●制作橱柜时，请给机体留下装取空间，以利维护保养与检修。 ●装机时，请使机体保持水平。 ●请使用单相带接地插座，并良好接地（自来水管接地不可靠，煤气管道接地有引发火灾与爆炸的危险）。 ●为保证安全和安装顺利，请使用随机附件进行安装，否则吸油烟机可能会有掉下来的危险。 ●如电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。请不要对电源线进行改制、拉伸、结扣以及施加重物、挤压等，否则易导致电源线破损而发生触电和火灾等事故。 ●安装部分的安装高度只适用于电灶，如果安装在燃气炉灶上方，炉灶上烹调器具的支承面与吸油烟机最低部位的最小距离应至少为600mm，如果燃气灶安装说明规定了较大的安装距离，则对此应予考虑。 ●安装完毕后，请先对吸油烟机表面进行清洁，然后接通电源，进行试运行操作。...
Page 24 吸油烟机注：以下示意图的所有数据为推荐尺寸，单位均以mm表示。 ●确定位置：橱柜预留尺寸如图，为保证良好的操作体验，建议集烟罩顶部与吊柜底部齐平。吊顶钻孔尺寸如图，插座位置建议安装在吊顶上方。图活动装饰面板(自制) 橱柜尺寸仅供参考图2 风管钻孔尺寸Ø200 墙体吊顶钻孔尺寸图（烟机顶部投影尺寸） ●安装挂脚按照挂脚的尺寸在墙壁的相应位置上，用直径为的钻头钻深度为的四个孔（不可过 10mm 60mm-70mm 大），将膨胀管压入孔内，再用随机配备的枚 4 十字沉头木螺钉将挂脚可靠固定。在距离四孔高度处， 38mm 钻出一个直径为（不可过大）的孔。 10mm...
Page 25 吸油烟机图3 膨胀管配螺钉挂脚 ●安装机体先将出风口座如图所示固定，再按照图所示将机体后部的挂孔对准挂脚的挂钩按压滑入，用手晃动机体看是否挂牢。待机体安装到位后，用4.2×80mm的螺钉拧入38mm处孔内，螺钉尾部与墙间隔20mm左右。安装铝箔风管 ●铝箔风管钻孔位置（公共烟道不需要钻孔） a.铝箔风管与炉台正对窗户之安装：拆下一方玻璃，安装一块有排风孔的胶合板，或直接在玻璃上开洞。 b.炉台不临近窗户时：选择与炉台最近且可通室外的窗户，装设铝箔风管，穿窗而出；或选择与炉台最近且可通室外的墙壁打洞，装设铝箔风管，穿墙而出。 c.钻穿墙洞：先量好铝箔风管对墙位置，在壁面上画好钻孔范围（即比铝箔风管外径略大的圆形），再使用长钻头钻穿墙壁。钻孔时应注意墙壁结构和材料，切勿破坏墙洞以外的壁面。 ●连接铝箔风管先将铝箔风管拉直，把无风管固定条的一端套在公共烟道接口上并用胶带贴住（若无公共烟道的，请将风管拉直接至室外）。当公共烟道接口或墙孔大于铝箔风管时可以直接连接，当小于风管时，可选购风管接口。先将铝箔风管无风管固定条一端套上风管接口用胶带贴住，再与公共烟道接口进行连接。风管接口小端有外径140mm、150mm、160mm、170mm以及180mm五种规格，可根据实际情况，将小于公共烟道接口或墙孔的多余部分剪去。然后，将出风口座接口套入到出风口座上，顺时针旋转固定。最后将铝箔风管带有风管固定条的一端插入出风口座接口外圈上，用3颗ST4.2×8的螺钉分布固定，并用风管胶带密封。图4 图5 风管胶带风管胶带风管接口出风口座 Ø185铝箔风管接口密封圈 ST .2×18 出风口座螺钉出风口座密封垫剪去小于墙孔的多余部分...
Page 26 吸油烟机使用说明开关控制面板照明显示屏电源 Auto High Turbo 智能换气温感弱档强档爆炒清洗提醒接通电源，蜂鸣器鸣响，提示进入通电状态。按电源键，进入开机状态，电源图标亮，照明和温感功能自动开启。 ①在风机不运行状态，按电源键进入关机状态； ②在风机运行状态，按电源键，烟机进入延时关机状态，1分钟后自动关闭所有功能；在延时过程中，按照明键、风量档位键、长按清洗提醒键可取消延时关机，若按电源键，则 Power 关闭所有功能; 电源 ③仅电源键开启状态下，如3分钟无任何操作，则进入关机状态。在电源开启状态下： ①按爆炒键，爆炒图标亮，风机启动爆炒档（显示屏显示9），近3分钟后自动切换到强档，爆炒图标灭，强档图标亮（显示屏显示6）； Turbo ②在爆炒运行状态下按爆炒键，爆炒档图标灭，风机停止工作，进入待机状态。爆炒仅电源开启状态下： ①按强档键，强档图标亮，风机启动强档工作（显示屏显示6）； ②再按强档键，强档图标灭，风机停止工作，进入待机状态。 High 强档在电源开启状态下： ①按弱档键，弱档图标亮，风机启动弱档工作（显示屏显示3）； ②再按弱档键，弱档图标灭，风机停止工作，进入待机状态。弱档 ①开机或者关机状态按温感键可开启或关闭温感功能。电源键打开时，默认开启温感功...
Page 27 吸油烟机当烟机累计运行60小时后，清洗提醒图标闪烁，提醒用户清理过滤网，此时： ①长按清洗提醒键，清洗提醒图标长亮，进入清洗模式(风机停转，照明灯及导风板打开，除清洗提醒键和照明键外,其余按键无效)。用户须自行清理过滤网，清理完毕后长按此键退出清洗模式，累计时间清零。 ②若在清洗提醒状态下用户没有进行清理，则图标在电源开启状态一直闪烁提醒用户清理。清洗提醒若烟机累计运行未到60小时，也可长按清洗提醒键进入清洗模式。在开机或关机状态下，按照明键，可开启或关闭照明灯。开机状态下同时长按爆炒+照明键，可以设置开机是否默认开照明。照明在开机状态下，按换气键，进入智能换气状态，若连续关机24小时，吸油烟机将自动开启弱档风量5分钟，同时智能换气图标闪烁。在智能换气自动开启弱档状态下： ①按换气键，退出换气状态，换气图标熄灭，依然保持弱档风量； ②按风量键，停止本次智能换气，换气图标长亮，进入对应的风量状态；智能换气 ③按电源键，进入1分钟延迟关机，停止本次智能换气，但不关闭该功能。在电源键开启状态下，同时长按照明键+智能换气键，鸣叫提示音进入烟灶联动配对状态，配对过程中图标闪烁，连接成功后，图标维持数秒长亮并熄灭。此时: ①灶具点火，若吸油烟机未开启风量，则启动强档风量; 联动功能 ②灶具关火(所有炉头都关火)，则吸油烟机关机(若灶具关火时，吸油烟机已开启风量，则进入延时关机功能); 在配对过程中或连接成功后，如果再同时长按照明+智能换气键，则取消配对，或者断开连接。注意事项为保证更好的智能感应功能使用体验，建议您： 1. 请严格按照说明书标注尺寸公差等要求进行安装； 2. 建议搭配双眼燃气灶使用； 3. 选择直径＞24cm、高度＜15cm的锅具（不建议使用纯不锈钢锅具）； 4. 及时清理温感模组玻璃表面上的污渍； 5. 智能感应功能存在一定的误识别率，如果自动控制不能满足您的需要，您可以随时进行手动控制。...
Page 28 吸油烟机维护与保养注意事项 ●吸油烟机应视环境条件定期维护清洗，以保持机体清洁与使用效果，延长使用寿命。我们建议：产品外表面在每次烹饪后都进行擦拭; 为保证油烟顺畅排出，过滤网视使用情况经常清洗，洗时请小心，以免损坏。 ●请勿用强力洗涤剂，建议用中性洗涤剂清洗，并用软布擦干。如果您的吸油烟机为机械开关，应同时避免清洁剂接触各控制键。 ●不要让污渍在吸油烟机表面停留时间过长。 ●请不要使用清洁球、刷子等粗糙物对吸油烟机进行清洁，以防划伤机体表面。 ●清洁或保养吸油烟机时，请戴上防护手套，以防擦拭过程中受伤。 ●请定期检查和清理油杯。如右图双手拿住油杯，向外拉出，倒去废油。 ●吸油烟机应在烹饪前开启。 ●长期不使用时，请将电源插头拔出，但请勿用力拽拉。部件拆卸注：以下部件的安装步骤与拆卸步骤相反，为防止金属锐边伤手，请在操作时佩戴好防护手套。拆卸工作必须由专业人员来进行，用户不得进行拆卸。在安装或拆卸之前，必须切断电源，以免触电。灯拆卸 ●长按清洗提醒键，使导风板打开，然后拔下电源插头。 ●用一字螺丝刀插入LED灯周圈缝隙内，撬出LED灯即可进行维修与更换。 LED灯照明灯图形照明灯信息照明灯类型长方形 LED 最大功率电压 12VDC 尺寸见照明灯图形...
Page 29 吸油烟机触摸彩膜屏组件拆卸 ●长按清洗提醒键，使导风板打开，然后拔下电源插头。 ●用螺丝刀拧下盖板上的两颗螺钉，取出盖板和触摸彩膜屏组件，拔开连接线，即可进行维修与更换。触摸彩膜屏组件盖板下玻璃组件拆卸 ●长按清洗提醒键，使导风板打开，然后拔下电源插头。 ●取下油杯后，拧下左右最外两侧刻印内的螺钉，双手扶住下玻璃组件，稍向上用力，滑动下玻璃组件，使下玻璃组件卡扣滑脱整机后，按照箭头方向转出下玻璃组件，即可取出。下玻璃组件油杯温感模组拆卸 ●取出下玻璃组件后，拔开温感连接线，然后用螺丝刀拧下温感模组上的两颗螺钉，即可进行温感模组的维修与更换。下玻璃组件温感模组...
Page 30 吸油烟机滤网拆卸 ●长按清洗提醒键，使导风板打开，然后拔下电源插头。 ●双手拉住滤网上的两个手提孔，稍向外用力，使滤网不再被吸住，然后按箭头方向提起滤网，使其脱离卡槽，最后向外抽出滤网，即可对滤网进行清洗。手提孔整机拆卸 1. 关闭导风板，拔下电源插头； 2. 拧下左右盖板上的螺钉，取下左右盖板，然后拧下外壳后板和后板上的螺钉，取下外壳后板和后板，再拧下风道出风口上的6颗螺钉，取出风道； 3. 拧下挡圈上的4颗螺钉，取下挡圈,然后顺时针旋下盖帽，垂直取出叶轮； 4. 按《滤网拆卸》步骤取下滤网； 5. 按《灯拆卸》步骤取下灯; 6. 按《触摸彩膜屏组件拆卸》步骤取下触摸彩膜屏组件； 7. 按《下玻璃组件拆卸》步骤取出下玻璃组件； 8. 按《温感模组拆卸》取出温感模组。装上步骤与拆卸步骤相反。（装上叶轮时，请在叶轮的轴孔中抹一些润滑油。）机体在一般情况下不需要拆卸。拆卸工作需由专业维修人员来完成。外壳后板电机盖帽挡圈接线盒右盖板滤网触摸彩膜屏组件后板风道叶轮左盖板油杯...
Page 31 吸油烟机线路图操控作电路制电动板棕推蓝杆 220-240V~ 黄/绿 E 一般故障的排除序号故障现象故障原因排除方法按任何键都无反应电源插头未插好或停电插紧电源插头（如叶轮不转动、照明灯不亮）按照明键，照明灯不亮照明灯损坏或照明灯接触不良更换照明灯或插紧插件使用单相三极插座机体表面有感应电，麻手电源插座没有良好接地并良好接地叶轮运转有异常声叶轮松动，盖帽未旋紧旋紧盖帽使用一段时间后不见油滴入油杯机体装置未呈水平，有倾斜调整机体至水平状态打开导风板过程中听到几声蜂...
Page 32 版次: 出版日期：2025年2月15日 Edition: A/0 Publication Date: February 10, 2025...
