FS IMMC-2F2T Quick Start Manual

Industrial managed media converters
Hide thumbs

Advertisement

Table of Contents

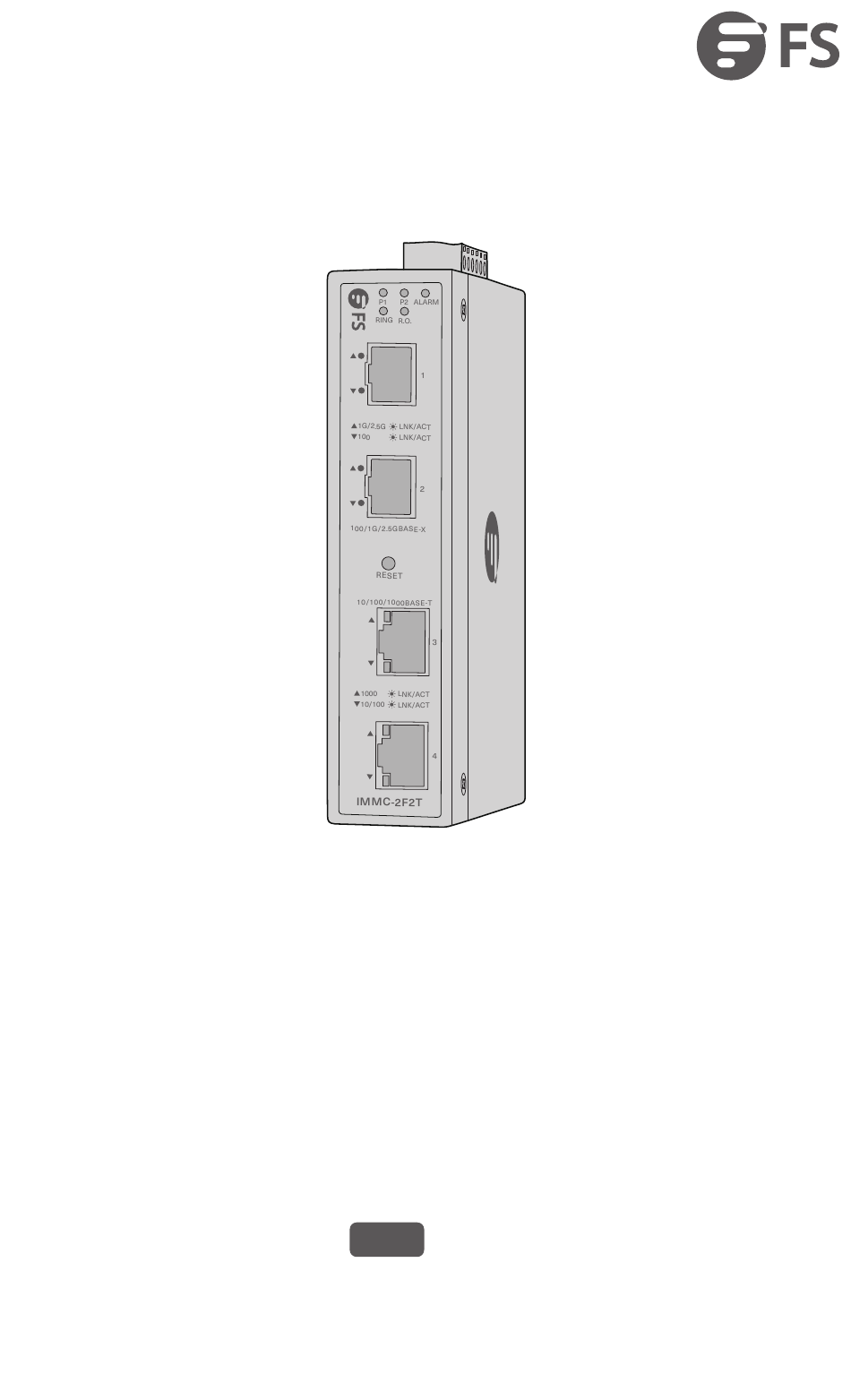

INDUSTRIAL MANAGED MEDIA
CONVERTERS
INDUSTRIELLE MANAGED MEDIENKONVERTER
CONVERTISSEURS DE MÉDIA INDUSTRIELS GÉRÉS
産業用マネージドメディアコンバー
Quick Start Guide
Quick-Start Anleitung
Guide d'Installation Rapide
クイックスタートガイド
V1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IMMC-2F2T and is the answer not in the manual?

Questions and answers

Related Manuals for FS IMMC-2F2T

Summary of Contents for FS IMMC-2F2T

  • Page 1 INDUSTRIAL MANAGED MEDIA CONVERTERS INDUSTRIELLE MANAGED MEDIENKONVERTER CONVERTISSEURS DE MÉDIA INDUSTRIELS GÉRÉS 産業用マネージドメディアコンバー Quick Start Guide V1.0 Quick-Start Anleitung Guide d'Installation Rapide クイックスタートガイド...
  • Page 2 Introduction Thank you for choosing Industrial Managed Media Converters. This guide is designed to familiarize you with the layout of the converters and describe how to deploy them in your network. IMMC-2F2T IMMC-1F1T IMMC-2S1T-P IMMC-2S...
  • Page 3 Accessories IMMC-2F2T Dust Plug x2 Mounting Bracket x2 Screw x4 IMMC-1F1T/IMMC-2S1T-P/IMMC-2S Dust Plug x2 Mounting Bracket x2 Screw x4 NOTE: The accessories may vary from illustration, please prevail in kind.

  • Page 4: Hardware Overview

    Hardware Overview Ports IMMC-2F2T/IMMC-1F1T RJ45 RJ45 IMMC-2S1T-P/IMMC-2S SFP+ SFP+ RJ45...
  • Page 5 Description Ports SFP (IMMC-2F2T/ 100/1000/2500Base-X SFP Port IMMC-1F1T) RJ45 (IMMC-2F2T/ 10/100/1000Base-T RJ45 Port IMMC-1F1T) SFP+ 10GBase-X SFP+ Port (IMMC-2S1T-P) RJ45 100M/1G/2.5G/5G/10GBase-T RJ45 ( (IMMC-2S1T-P) Auto MDI/MDIX) SFP+ 100M/1G/2.5G/10GBase-X SFP+ Port (IMMC-2S) LEDs IMMC-2F2T PWR 2 PWR 1 Fault Alarm Ring...
  • Page 6 IMMC-1F1T PWR 2 PWR 1 Fault Alarm Ring Ring Owner RJ45 IMMC-2S1T-P PWR 2 PWR 1 Alarm SFP+...
  • Page 7 PWR 1/PWR 2 The power is o . Fault Alarm The system is running abnormally. Solid Red (IMMC-1F1T/ The system is running normally. IMMC-2F2T) Alarm The system is running abnormally. Solid Red (IMMC-2S1T-P The system is running normally. /IMMC-2S The ring network is transmitting...

  • Page 8: Installation Requirements

    Description State The host device of the ring Solid Green Ring Owner network is transmitting data. (IMMC-1F1T/ The host device of the ring IMMC-2F2T) network is not transmitting data. RJ45 1000M LNK/ACT is connected. Solid Green (IMMC-1F1T/ IMMC-2F2T) Solid Amber 10M/100M LNK/ACT is connected.

  • Page 9: Mounting The Converter

    Mounting the Converter Desk Mounting Option 1 1. Align the mounting bracket to the converter and tighten the screws. Fix the converter to the desk or other installation site with screws.
  • Page 10 Option 2 1. Remove the DIN-Rail bracket.
  • Page 11 M a x . F a u lt L o a d in g : 2 4 V , V 1 + V V 2 + V P W R 1 A la r m P W R 2 D C In p u t : 9 -4 8 V A C In p...
  • Page 12 Connecting the RJ45 Port M a x . f a u lt lo a d in g : 2 4 V , 1 M a x . f a u lt lo a d in g : 2 4 V , 1 V 1 + V V 2 + V P W R 1...
  • Page 13 Connecting the SFP+/SFP Port M a x . f a u lt lo a d in g : 2 4 V , 1 V 1 + V V 2 + V P W R 1 F a u lt P W R 2 Connect one end of a ber optic cable to the SC port and the other end to the ber network.
  • Page 14 With DIN Rail Industrial Power Supply Connect the converter to a DIN Rail industrial power supply. Then, connect the power supply to a PDU. Con guring the Converter RJ45/UTP Cable Step 1: Connect the converter to a PC with a CAT 6 or higher network cable.
  • Page 15 Step 2: Open a browser on a PC, enter the default IP address 192.168.0.100, and the default username and password is admin/admin. NOTE: 1. The default IP address of the con gured PC and converter should be set to the same network segment: 192.168.0.xxx.

  • Page 16: Product Warranty

    Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.

  • Page 17: Online Resources

    Online Resources For additional technical documents, visit: https://www.fs.com/technical_documents.html Download the FS App Scan the QR code to download and install the FS app from the App Store or Google Play Store or go to https://www.fs.com/appdownload.html...
  • Page 18 Einführung Vielen Dank, dass Sie sich für industriellen Managed Medienkonverter entschieden haben. In dieser Anleitung werden Sie mit dem Aufbau der Konverter vertraut gemacht und erfahren, wie Sie sie in Ihrem Netzwerk einsetzen können. IMMC-2F2T IMMC-1F1T IMMC-2S1T-P IMMC-2S...
  • Page 19 Zubehör IMMC-2F2T Staubschutzkappe x2 Montagehalterung x2 Schraube x4 IMMC-1F1T/IMMC-2S1T-P/IMMC-2S Staubschutzkappe x2 Montagehalterung x2 Schraube x4 HINWEIS: Bitte beachten Sie, dass das Zubehör von der Abbildung abweichen kann.
  • Page 20 Hardware-Übersicht Ports IMMC-2F2T/IMMC-1F1T RJ45 RJ45 IMMC-2S1T-P/IMMC-2S SFP+ SFP+ RJ45...
  • Page 21 Beschreibung Ports SFP (IMMC-2F2T/ 100/1000/2500Base-X-SFP-Port IMMC-1F1T) RJ45 (IMMC-2F2T/ 10/100/1000Base-T-RJ45-Port IMMC-1F1T) SFP+ 10GBase-X-SFP+-Port (IMMC-2S1T-P) 100M/1G/2.5G/5G/10GBase-T RJ45 RJ45 (IMMC-2S1T-P) (Auto MDI/MDIX) SFP+ 100M/1G/2,5G/10GBase-X-SFP+-Port (IMMC-2S) LEDs IMMC-2F2T PWR 2 PWR 1 Fault Alarm Ring Ring Owner RJ45...
  • Page 22 IMMC-1F1T PWR 2 PWR 1 Fault Alarm Ring Ring Owner RJ45 IMMC-2S1T-P PWR 2 PWR 1 Alarm SFP+...
  • Page 23 Der Strom ist eingeschaltet. grün PWR 1/PWR 2 Der Strom ist abgeschaltet. Das System läuft nicht Durchgehend Fault Alarm ordnungsgemäß. (IMMC-1F1T/ Das System läuft IMMC-2F2T) ordnungsgemäß. Das System läuft nicht Durchgehend Alarm ordnungsgemäß. (IMMC-2S1T-P Das System läuft /IMMC-2S ordnungsgemäß. Ring Durchgehend Das Ringnetzwerk überträgt...
  • Page 24 LEDs Beschreibung Status Ring Das Ringnetzwerk überträgt (IMMC-1F1T/ keine Daten. IMMC-2F2T Das Host-Gerät des Durchgehend Ring Owner Ringnetzwerks überträgt Daten. grün (IMMC-1F1T/ Das Host-Gerät des Ringnetzwerks IMMC-2F2T) überträgt keine Daten. Durchgehend 1000M LNK/ACT ist verbunden. RJ45 grün (IMMC-1F1T/ Durchgehend 10M/100M LNK/ACT ist...
  • Page 25 Installationsanforderungen Bitte bereiten Sie vor der Installation einen Schraubenzieher vor. Die Temperatur am Aufstellungsort muss zwischen 0 °C und 50 °C liegen. Die Luftfeuchtigkeit muss zwischen 5 % und 95 % liegen, ohne Kondensation. Montage des Konverters Tisch-Montage Option 1 1.
  • Page 26 Befestigen Sie den Konverter mit Schrauben am Schreibtisch oder an einem anderen Aufstellungsort. Option 2 1. Entfernen Sie die DIN-Schienenhalterung.
  • Page 27 M a x . F a u lt L o a d in g : 2 4 V , V 1 + V V 2 + V P W R 1 A la r m D C In P W R 2 p u t : 9 -4 8 V A C In p...
  • Page 28 DIN-Schienen-Montage Rasten Sie die DIN-Schienenhalterung des Konverters in die Schiene des Racks ein. Verbinden des RJ45-Ports M a x . f a u lt lo a d in g : 2 4 V , 1 V 1 + V V 2 + V P W R 1 F a u lt P W R 2...
  • Page 29 CO N MG MT S5 85 0- 24 XM SY S ID MG MT 2. Verbinden Sie das andere Ende des Netzwerkkabels mit einem anderen Gerät. Verbinden des SFP+/SFP-Ports M a x . f a u l t l o a d i n g : 2 4 V , 1 V 1 + V...
  • Page 30 Anschließen der Stromversorgung Mit PoE+ Industrial Switch (nur für IMMC-2S1T-P) 100 G Bre ako ut Verbinden Sie den Konverter über ein CAT6-Netzwerkkabel mit der Netzwerkschnittstelle des PoE+-Switches. Mit industriellen DIN-Schienen-Netzteil Verbinden Sie den Konverter mit einem DIN-Schienen-Netzteil. Schließen Sie dann das Netzteil an eine PDU an.
  • Page 31 Kon gurieren des Konverters RJ45/UTP Cable Schritt 1: Schließen Sie den Konverter mit einem CAT6-Netzwerkkabel oder höher an einen PC an. Schritt 2: Ö nen Sie einen Browser auf einem PC, geben Sie die Standard-IP-Adresse 192.168.0.100 ein und geben Sie als Standard-Benutzernamen und Standard-Passwort admin/admin ein.
  • Page 32 Anforderungen anpassen, z. B. „save con guration“ und andere Kon gurationseinstellungen überprüfen. Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 33 Online-Ressourcen Weitere technische Dokumente nden Sie hier: https://www.fs.com/de/technical_documents.html Holen Sie sich die FS App Scannen Sie den QR-Code, um die FS App aus dem App Store oder Google Play Store herunterzuladen und zu installieren, oder gehen Sie auf https://www.fs.com/de/appdownload.html...
  • Page 34 Introduction Nous vous remercions d'avoir choisi les convertisseurs de média industriels gérés. Ce guide a pour but de vous familiariser avec la con guration du convertisseur et de vous expliquer comment procéder à son déploiement. IMMC-2F2T IMMC-1F1T IMMC-2S1T-P IMMC-2S...
  • Page 35 Accessoires IMMC-2F2T Bouchon Support de Vis x4 anti-poussière x2 montage x2 IMMC-1F1T/IMMC-2S1T-P/IMMC-2S Bouchon Support de Vis x4 anti-poussière x2 montage x2 NOTE: Les accessoires peuvent varier par rapport à l'illustration, veuillez en tenir compte.

  • Page 36: Présentation Du Matériel

    Présentation du Matériel Ports IMMC-2F2T/IMMC-1F1T RJ45 RJ45 IMMC-2S1T-P/IMMC-2S SFP+ SFP+ RJ45...
  • Page 37 Description Ports SFP (IMMC-2F2T/ Port SFP 100/1000/2500Base-X IMMC-1F1T) RJ45 (IMMC-2F2T/ Port RJ45 10/100/1000Base-T IMMC-1F1T) SFP+ Port SFP+ 10GBase-X (IMMC-2S1T-P) RJ45 Port RJ45 (Auto MDI/MDIX) 100M/1G/ (IMMC-2S1T-P) 2.5G/5G/10GBase-T SFP+ Port SFP+ 100M/1G/2.5G/10GBase-X (IMMC-2S) IMMC-2F2T PWR 2 PWR 1 Fault Alarm Ring...
  • Page 38 IMMC-1F1T PWR 2 PWR 1 Fault Alarm Ring Ring Owner RJ45 IMMC-2S1T-P PWR 2 PWR 1 Alarm SFP+...
  • Page 39 L'appareil est allumé. Vert PWR 1/PWR 2 Le système est éteint. Éteint Le système ne fonctionne pas Fault Alarm Rouge normalement. (IMMC-1F1T/ IMMC-2F2T) Le système fonctionne normalement. Éteint Le système ne fonctionne pas Alarm Rouge normalement. (IMMC-2S1T-P /IMMC-2S Le système fonctionne normalement.

  • Page 40: Conditions D'installation

    Description État Le dispositif hôte du réseau en Vert Ring Owner anneau transmet des données. (IMMC-1F1T/ Le dispositif hôte du réseau en IMMC-2F2T) Éteint anneau ne transmet pas de données. RJ45 1000M LNK/ACT est connecté. Vert (IMMC-1F1T/ Jaune 10M/100M LNK/ACT est connecté.
  • Page 41 Montage du convertisseur Montage sur le bureau Option 1 1. Alignez le support de montage sur le convertisseur et serrez les vis. Placer le convertisseur sur un bureau ou une autre surface d'installation et xez-le à l'aide de vis.
  • Page 42 Option 2 1. Retirez le support de rail DIN.
  • Page 43 M a x . F a u lt L o a d in g : 2 4 V , V 1 + V V 2 + V P W R 1 A la r m P W R 2 D C In p u t : 9 -4 8 V A C In p...
  • Page 44 Connexion du Port RJ45 M a x . f a u lt lo a d in g : 2 4 V , 1 M a x . f a u lt lo a d in g : 2 4 V , 1 V 1 + V V 2 + V P W R 1...
  • Page 45 100 G Connexion du Port SFP+/SFP Bre ako ut M a x . f a u l t l o a d i n g : 2 4 V , 1 V 1 + V V 2 + V P W R 1 F a u l t P W R 2 Connectez une extrémité...
  • Page 46 Avec Alimentation Industrielle sur Rail DIN Connectez le convertisseur à une alimentation industrielle sur rail DIN. Ensuite, connectez l'alimentation électrique à un PDU. Con guration du Convertisseur RJ45/UTP Cable Étape 1 : Connectez le convertisseur à un PC à l'aide d'un câble réseau CAT 6 ou supérieur.
  • Page 47 Étape 2 : Ouvrez un navigateur sur un PC, entrez l'adresse IP 192.168.0.100, et l'identi ant et le mot de passe de défaut admin/admin. NOTE: 1. l'adresse IP de défaut du PC con guré et du convertisseur doit être réglée sur le même segment de réseau : 192.168.0.xxx.

  • Page 48: Garantie Du Produit

    Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions...
  • Page 49 Ressources en Ligne Des documents techniques supplémentaires sont disponibles sur le site suivant https://www.fs.com/fr/technical_documents.html Télécharger l'Application FS Scannez le code QR pour télécharger et installer l'application FS depuis l'App Store ou Google Play Store ou allez sur https://www.fs.com/fr/appdownload.html...
  • Page 50 イントロダクション このたびは、産業用マネージドメディアコンバーターをお買いあ げいただき、誠にありがとうございます。本ガイドは、コンバー ターの概要とネットワークへの導入方法について説明します。 IMMC-2F2T IMMC-1F1T IMMC-2S1T-P IMMC-2S...
  • Page 51 アクセサリー IMMC-�F�T ダストプラグ x� 取付けブラケット x� ネジ x� IMMC-�F�T/IMMC-�S�T-P/IMMC-�S ダストプラグ x� 取付けブラケット x� ネジ x� 注： アクセサリーの図は参考用です。...
  • Page 52 ハードウェアの概要 ポート IMMC-�F�T/IMMC-�F�T RJ�� RJ�� IMMC-�S�T-P/IMMC-�S SFP+ SFP+ RJ��...
  • Page 53 説明 ポート SFP (IMMC-�F�T/ ���/����/����Base-X SFPポート IMMC-�F�T) RJ�� (IMMC-�F�T/ ��/���/����Base-T RJ��ポート IMMC-�F�T) SFP+ ��GBase-X SFP+ポート (IMMC-�S�T-P) RJ�� ���M/�G/�.�G/�G/��GBase-T RJ��（ (IMMC-�S�T-P) Auto MDI/MDIX） SFP+ ���M/�G/�.�G/��GBase-X SFP+ポート (IMMC-�S) IMMC-�F�T PWR � PWR � Fault Alarm Ring Ring Owner RJ��...
  • Page 54 IMMC-�F�T PWR � PWR � Fault Alarm Ring Ring Owner RJ�� IMMC-�S�T-P PWR � PWR � Alarm SFP+...
  • Page 55 IMMC-2S PWR � PWR � Alarm SFP+ 説明 状態 電源が入っています。 点灯(緑) PWR �/PWR � 電源が切れています。 消灯 Fault Alarm システムが異常に動作しています。 点灯(赤) (IMMC-�F�T/ システムは正常に動作しています。 消灯 IMMC-�F�T) Alarm システムが異常に動作しています。 点灯(赤) (IMMC-�S�T-P システムは正常に動作しています。 消灯 /IMMC-�S リングネットワークはデータを 点灯(緑) Ring 送信しています。 (IMMC-�F�T/ リングネットワークはデータを IMMC-�F�T) 消灯 送信していません。...
  • Page 56 状態 説明 リングネットワークのホストデ 点灯(緑) Ring Owner バイスはデータを送信しています。 (IMMC-�F�T/ リングネットワークのホストデ IMMC-�F�T) 消灯 バイスはデータを送信していません。 ����M LNK/ACTが接続されています。 点灯(緑) RJ�� (IMMC-�F�T/ 点灯(ア ��M/���M LNK/ACTが接続されて IMMC-�F�T) ンバー) います。 �G/���M LINK/ACTが接続されて 点灯(緑) います。 RJ�� (For �.�G/�G LINK/ACTが接続されて 点灯(緑) IMMC-�S�T-P) います。 点灯(ア ��G LINK/ACTが接続されています。 ンバー) �G/�.�G LNK/ACTが接続されて 点灯(緑) います。...
  • Page 57 設置要件 設置前にドライバーをご用意ください。 設置場所の温度は�℃～��℃に維持する必要があります。 湿度は�％～��％に保ち、結露がないようにしてください。 コンバーターの取り付け デスクマウント オプション� �. 取付けブラケットをコンバーターに合わせ、ネジを締めます。...
  • Page 58 �. ネジを使用してコンバーターをデスクなどの設置場所に固定 します。 オプション� �. DINレールブラケットを取り外します。...
  • Page 59 M a x . F a u lt L o a d in g : 2 4 V , V 1 + V V 2 + V P W R 1 A la r m D C In P W R 2 p u t : 9 -4 8 V A C In p...
  • Page 60 DINレールマウント コンバーターのDINレールブラケットをラックのレールにはめ 込みます。 RJ��ポートの接続 M a x . f a u lt lo a d in g : 2 4 V , 1 V 1 + V V 2 + V P W R 1 F a u lt D C I n p P W R 2 u t : 1 2 - 4 8 V...
  • Page 61 CO N MG MT S5 85 0- 24 XM SY S ID MG MT �. ネットワークケーブルのもう一方の端を別のデバイスに接続 します。 SFP+/SFPポートの接続 M a x . f a u l t l o a d i n g : 2 4 V , 1 V 1 + V V 2 + V P W R 1...
  • Page 62 電源の接続 PoE+産業用スイッチの場合（IMMC-�S�T-Pのみ） 10 0G Bre ako ut CAT� LANケーブルを使用して、コンバーターをPoE+ スイッチ のネットワークインターフェイスに接続します。 DINレール産業用電源の場合 コンバーターをDINレール産業用電源に接続します。その後、 電源をPDUに接続します。...
  • Page 63 コンバーターの設定 RJ45/UTP Cable Step �：コンバーターとPCをCAT�以上のネットワークケーブル で接続します。 Step �：PCでブラウザを開き、デフォルトのIPアドレス「 ���.���.�.���」を入力し、デフォルトのユーザー名と パスワードは「admin/admin」です。...
  • Page 64 注：�：設定したPCとコンバーターのデフォルトIP アドレスは、同じネットワークセグメントに設定す る必要があります：「���.���.�.xxx.」 �. 「save configuration」などの要件に基づいて設 定を調整し、その他の設定を確認できます。 製品保証 FSは、カスタム製品又はカスタムソリューションを除き、当社 の過失による製品の破損や不良品があった場合、お客様が製品 を受け取った日から��日以内に無料で返品をすることを保証し ます。 保証：この製品は、材料または製造上の欠陥に対し て�年間の限定保証を提供します。保証の詳細につい ては、下記のURLをご参照ください。 https://www.fs.com/jp/policies/warranty.html 返品：返品を希望される場合、方法については下記の URLをご参照ください。 https://www.fs.com/jp/policies/day_return_policy.html...
  • Page 65 オンラインリソース その他の技術資料については、下記のURLをご 参照ください。 https://www.fs.com/jp/technical_documents.html FSアプリをダウンロード QRコードを読み取り、App Storeまたは Google PlayストアからFSアプリをダウンロ ードしてインストールできます。若しくは下 記のURLにアクセスしてください。 https://www.fs.com/jp/appdownload.html...
  • Page 66 Q.C. PASSED Copyright © 2025 FS.COM All Rights Reserved.
